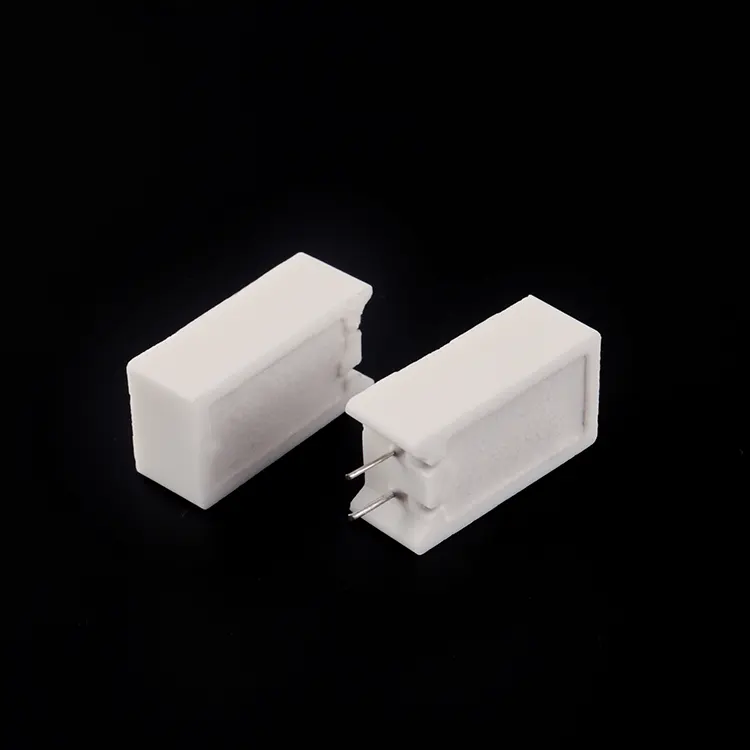

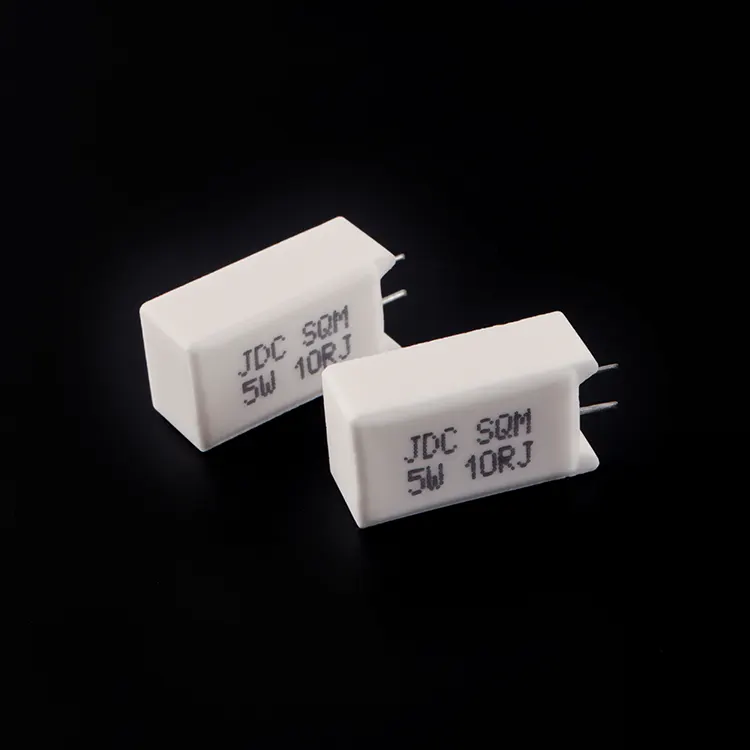

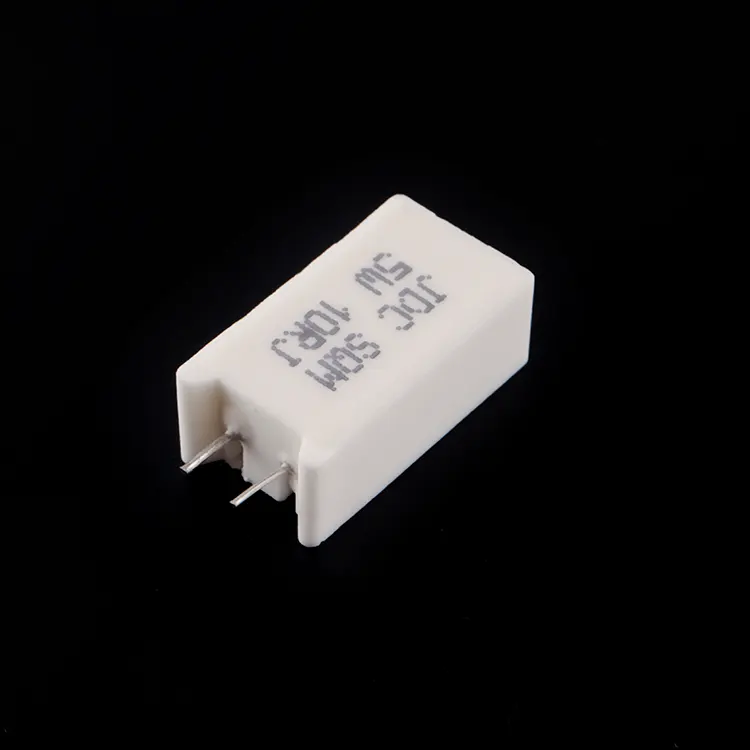

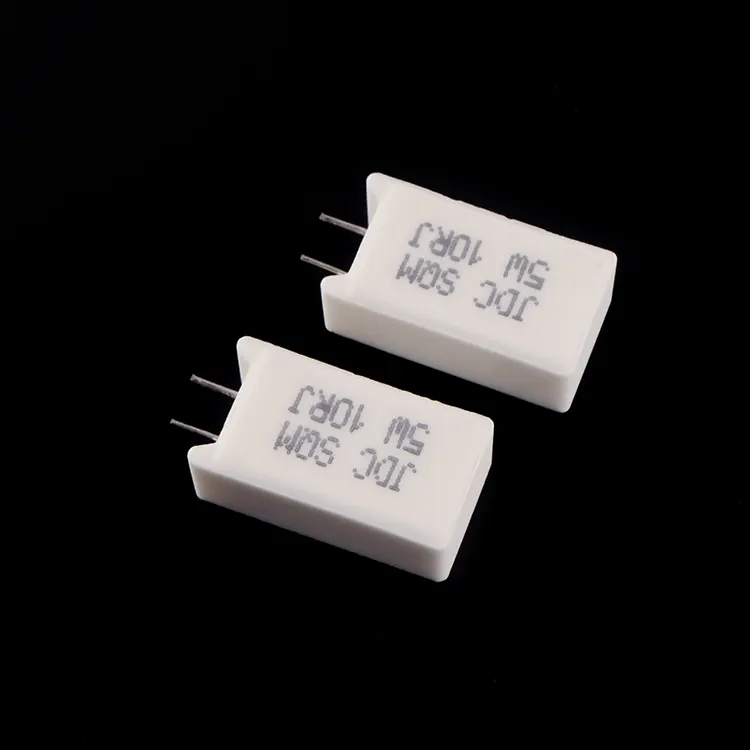

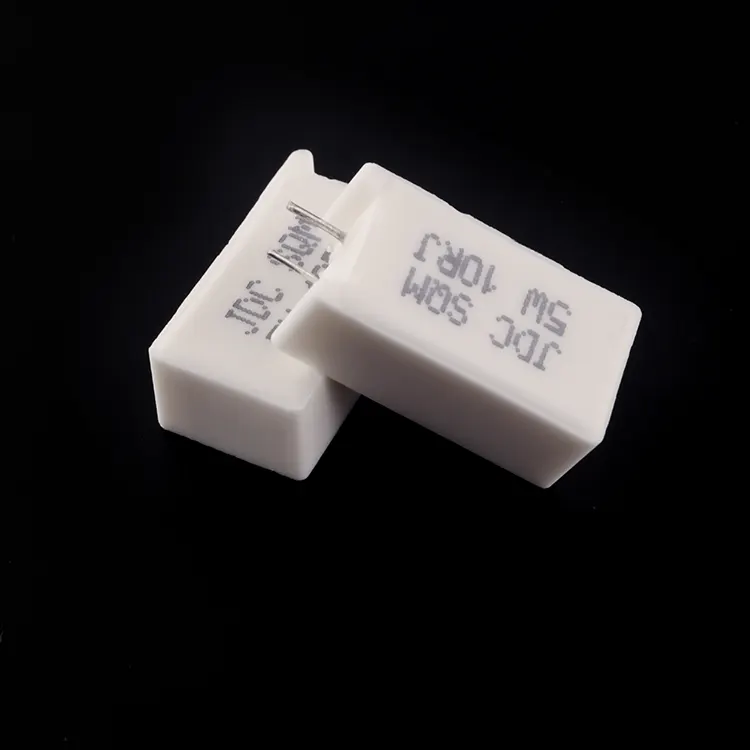

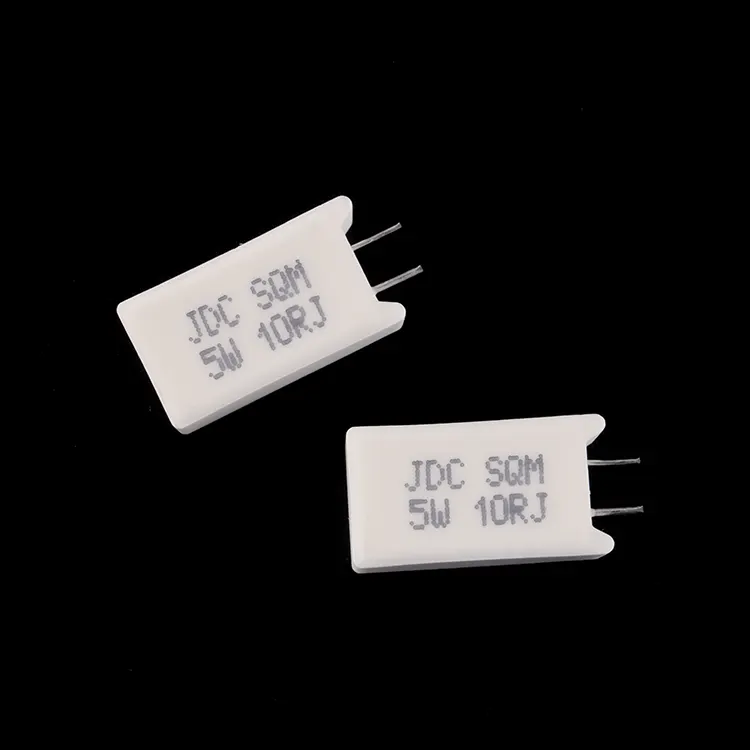

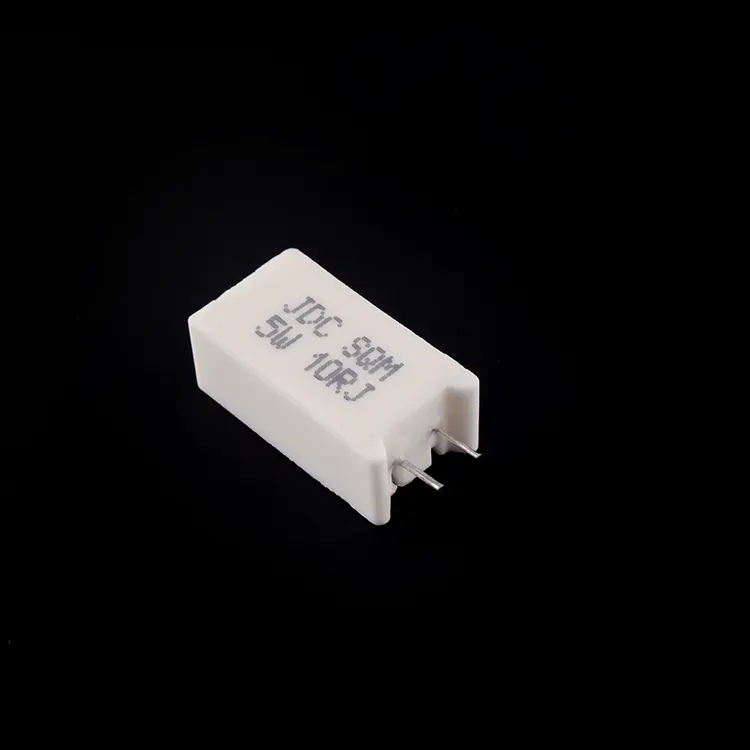

Pystysuuntainen keraaminen lankavastus

Suunnittelun etu

RST Electricin pystysuora keraaminen lankavastus vastaa yleiseen haasteeseen nykyaikaisessa elektroniikkasuunnittelussa: tuottaa suuri tehohäviö rajoitetussa levytilassa. Toisin kuin vaakasuuntaiset aksiaalijohdolliset vastukset, jotka kuluttavat huomattavan lineaarisen levyn pinta-alaa, tämä radiaalivastus asennetaan pystysuoraan, jolloin johdot lähtevät suorakaiteen muotoisen keraamisen rungon toisesta päästä, mikä mahdollistaa sen seisomisen pystyssä. Tämä suuntaus pienentää piirilevyn jalanjälkeä 50–70 % verrattuna vastaaviin aksiaalijohtokomponentteihin, mikä tekee siitä ihanteellisen tiheästi pakattujen virtalähteiden, moottorikäyttöjen ja kulutuselektroniikassa.

Rakentaminen, lämmönhallinta ja konfiguraatiot

Tämän keraamisen koteloidun vastuksen rakenne asettaa etusijalle lämmönhallinnan ja mekaanisen kestävyyden. Resistiivinen elementti – saatavana lankarakenteisena korkean pulssikyvyn saavuttamiseksi (alle 0,1 Ω) tai metallikalvona alhaiseen kohinaan ja korkeaan vastukseen (jopa 100 kΩ) – on kapseloitu epäorgaaniseen piidioksiditäyteaineeseen ja sijoitettu palamista hidastavaan keraamiseen koteloon. Pystysuuntainen asento luonnollisesti edistää konvektiivista jäähdytystä, kun taas säteittäiset johdot tarjoavat turvallisen läpivientiasennuksen ja erinomaisen juotosliitoksen lujuuden. SQM-sarja sisältää standardin pystysuuntaiset paketit sekä kaksi erikoiskokoonpanoa: WS (wide-body slim) ja WB (wide-body extended lead spacing), jotka tarjoavat suunnittelun joustavuutta erilaisille asennusreikille ja jännitteen välysvaatimuksille.

Laadunvalvonta- ja valmistusasiantuntemus

Jokainen yksikkö käy läpi kattavan validoinnin. Juotettavuustestaus varmistaa >90 % peiton lämpötilassa 260±5°C 2 sekunnin ajan. Dielektrinen kestävyys tarkistetaan 500 VAC:lla 5 sekunnin ajan ilman vikaa. Lämpötilakerroin pidetään arvossa ≤ ±250 ppm/°C (parempi kuin tavalliset vaaka-arvot). Lämpötilavaihtelu -55 °C:sta +200 °C:seen vahvistaa rakenteen eheyden, kun taas kestävyystestaus nimellisjännitteellä 1000 tunnin ajan vahvistaa pitkän aikavälin luotettavuuden. Ylikuormitustestaus 10-kertaisella nimellisteholla (langallinen) tai 5-kertaisella nimellisteholla (metallikalvo) vahvistaa pulssikyvyn. Luotettuna pystysuuntaisten keraamisten vastusten valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden tehovastusten asiantuntemuksen tarkaan valmistukseen tuottaakseen komponentteja, jotka optimoivat levytilan suorituskyvystä tinkimättä.

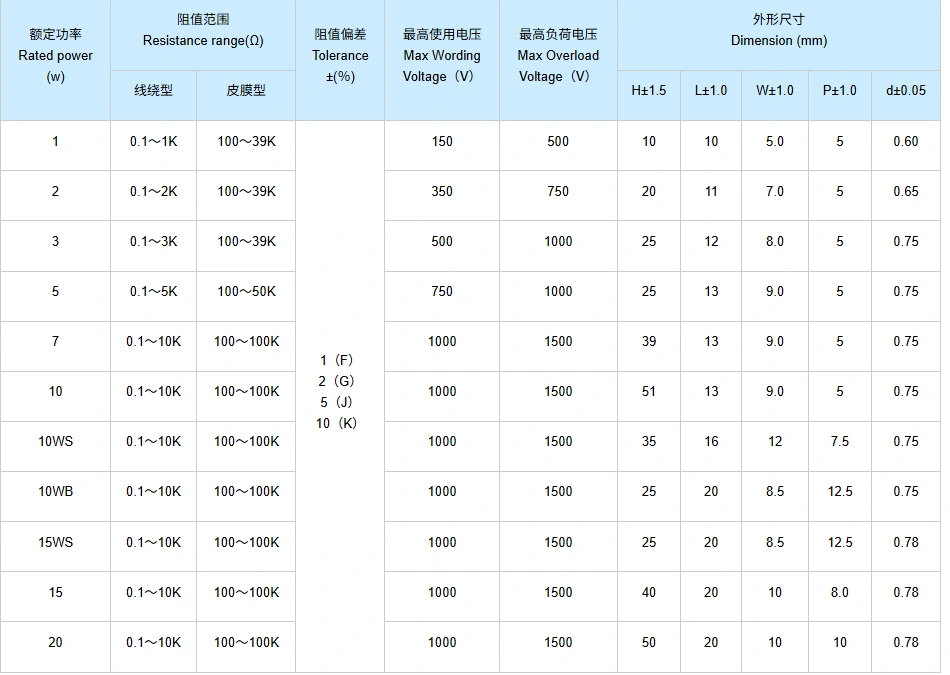

Tekniset tiedot

Pystysuuntaisen keraamisen lankavastuksen tuoteominaisuudet

1. Tilaa säästävä pystysuuntaus – Säteittäinen johdin mahdollistaa pystyasennuksen, mikä vähentää piirilevyn jalanjälkeä 50–70 % verrattuna aksiaalijohtovaihtoehtoihin.

2.Dual Element Technology – Langallinen vaihtoehto alhaiselle resistanssille (0,1Ω) ja korkealle pulssille; metallikalvovaihtoehto alhaiselle melulle ja korkealle vastukselle (100 kΩ) .

3. Parannettu lämpötilakerroin – ≤ ±250 ppm/°C tarjoaa paremman vakauden käyttölämpötila-alueella tavallisiin keraamisiin vastuksiin verrattuna.

4. Paloa hidastava keraaminen kotelo – kapseloitu epäorgaaniseen piidioksiditäyteaineeseen keraamisessa kotelossa, mikä takaa erinomaisen lämmönpoiston, sähköeristyksen ja mekaanisen suojan.

5. Useita runkotyylejä – Vakiopystysuora (SQM), laajarunkoinen ohut (WS) ja laajarunkoinen laajennettu johdinväli (WB) -kokoonpanot suunnittelun joustavuuden lisäämiseksi.

6.Korkean lämpötilan käyttö – Jatkuva käyttö +200°C pintalämpötilaan asti lineaarisella vähennyksellä turvallisen käytön takaamiseksi.

7. Tarkkuustoleranssit – Saatavana ±1 % - ±10 % tiukkojen piirivaatimusten tai kustannusherkän mallin täyttämiseksi.

8. Vankka lyijyn lujuus – 10 N vetotesti varmistaa luotettavan reiän läpiasennuksen ja tärinänkestävyyden.

9. Standardoidut johtovälit – Tasainen jakoväli (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) mahdollistaa yleiset piirilevyasettelut ja automaattiset asennuslaitteet.

Tuotesovellukset

Piirustus ja mitat

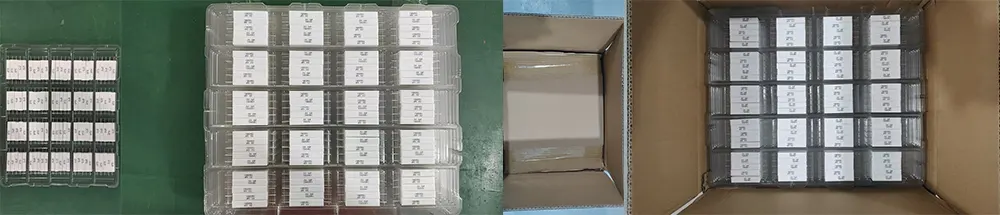

Paketti ja lähetys

RST Electric varmistaa jokaisen pystysuuntaisen keraamisen lankavastuksen turvallisen toimituksen:

● Bulkkipakkaus: Vastukset pakataan antistaattisiin muovipusseihin, joissa on vaahtomuovipehmuste, ja ne asetetaan sitten aaltopahvipakkauksiin lyijyn taipumisen ja keraamisten vaurioiden estämiseksi.

● Johdinsuojaus: Säteittäiset johdot pidetään suorina ja suojattu vaahtomuovilla.

● Dokumentaatio: Jokaisen lähetyksen mukana tulee pakkausluettelot ja tarkastustodistukset.

● Rahtivaihtoehdot: Pikakuriiri (DHL/FedEx/UPS) pienille määrille, lentorahti keskisuurille määrille, merirahti massatilauksille.

Kaikki yksiköt läpikäyvät 100 % sähkötestin ja silmämääräisen tarkastuksen ennen pakkaamista sen varmistamiseksi, että ne täyttävät määrätyt vastusarvot ja kosmeettiset standardit.

Meihin liittyen

RST Electric on laillisesti sertifioitu valmistaja Kiinassa, joka on erikoistunut vertikaalisten keraamisten lankavastusten tuotantoon. Keskitymme puuttumaan rajallisen piirilevytilan ydinongelmaan modernissa elektroniikkasuunnittelussa ja olemme sitoutuneet tarjoamaan maailmanlaajuisille asiakkaille korkean suorituskyvyn ja tilaa säästäviä vastusratkaisuja. Olemme ammattimainen pystysuorien vastusten valmistaja alalla.

Koko tuotantoprosessin ajan saavutamme täyden prosessin itsehallinnan. Sisäinen tiimimme suorittaa kaikki lankakäämityskomponenttien käämittämisestä, metallikalvopinnoituksesta pakkaukseen ja lopputarkastukseen. Tämä koko prosessin itsehallintomalli varmistaa tuotteiden laadun vakauden ja eliminoi yksittäisten vaiheiden ulkoistamisesta aiheutuvan epätasaisen laadun. Noudatamme tehtaan suoratoimitusmallia, jossa on läpinäkyvä kustannusrakenne ja ilman välillisiä linkkejä, minkä ansiosta asiakkaat voivat ostaa korkealaatuisia vastuksia edullisemmalla hinnalla ja samalla nauttia luotettavasta laadunvarmistuksesta.

Tuotantopohjamme on saanut ISO 9001 -sertifikaatin ja on varustettu yksinoikeudella säteittäisten lyijykeraamisten vastusten tuotantolinjalla. Tuotantoprosessi on standardoitu ja tiukasti valvottu. Jokainen pystysuora keraaminen lankavastus käy läpi 100-prosenttisen sähkötestin, joka kattaa ydinindikaattorit, kuten resistanssiarvon, dielektrisen lujuuden ja eristyksen suorituskyvyn. Suoritamme myös IEC 60115 -standardin mukaisia ​​näytetestejä, mukaan lukien lämpötilasyklit, kestävyys- ja kosteustestit varmistaaksemme tuotteen vakaan toiminnan. Suunnittelutiimimme on erittäin kokenut ja keskittyy tehovastussovelluksiin ahtaissa tilanteissa tarjoten ammattitaitoista teknistä tukea asiakkaillemme.

Vakaalla tuotelaadulla ja ammattitaitoisilla palveluilla meistä on tullut luotettava toimittaja maailmanlaajuisille teholaitteiden valmistajille, kodinkoneiden OEM-valmistajille ja teollisuuden ohjausyrityksille. Tuotteitamme viedään yli 40 maahan, mukaan lukien Saksa, Yhdysvallat, Japani, Etelä-Korea, Brasilia ja Intia. Sovellusalueella "suuri tehokapasiteetti pienessä piirilevytilassa" meillä on rikas alan kokemus ja voimme tarjota kattavia räätälöintipalveluita ja luotettavaa toimitustukea. Tarjoamme 12 kuukauden takuun ja ammattimaisen myynnin jälkeisen palvelun ja olemme sitoutuneet luomaan pitkäaikaista lisäarvoa maailmanlaajuisille asiakkaille.
