Kiinalainen laadukas neutraali maadoitusvastus

Mikä on neutraali maadoitusvastus ja miksi se on kriittinen tehojärjestelmille?

Neutraali maadoitusvastus on tärkeä turvalaite, jota käytetään keskijännitesähköjärjestelmissä (tyypillisesti 2,4 kV - 40,5 kV) maasulkuvirtojen rajoittamiseen. Lisäämällä huolellisesti lasketun resistanssin järjestelmän nollapisteen ja maan väliin NER rajoittaa vikavirran ennalta määritetylle turvalliselle tasolle – yleensä välillä 10A ja 2000A – samalla, kun suojareleet voivat havaita ja eristää vian. Tämä ohjattu maadoitustapa suojaa henkilöstöä vaarallisilta askel- ja kosketuspotentiaalilta, estää muuntajien, generaattoreiden ja kaapeleiden vaurioitumisen ja vähentää valokaaren välähdyksen vaaraa.

kloRST Electric, olemme erikoistuneet erittäin luotettavien maadoitusvastusten suunnitteluun ja valmistukseen sähkölaitoksille, teollisuuslaitoksille, uusiutuvan energian maatiloille ja offshore-asennuksille. Yli 10 vuoden asiantuntemuksella ja täysin IEEE 32- ja IEC-standardien noudattamisella NER:mme tarjoavat vankan suorituskyvyn vaativimmissakin ympäristöissä.

Kuinka valita?

Neutraalin maadoitusvastuksen valitseminen edellyttää useiden avainparametrien huolellista arviointia:

· Järjestelmän jännite: NER:iä on saatavana jännitteille 2,4 kV - 40,5 kV. Vastuksen eristystason (BIL) on vastattava järjestelmän impulssinkestävyysvaatimuksia.

· Vikavirran luokitus: Määritä haluttu maasulkuvirta (esim. 100A, 400A, 1000A). Tämä arvo tasapainottaa vian havaitsemisherkkyyttä laitteiden termisen ja mekaanisen rasituksen kanssa.

· Aikaluokitus: NER:t on tyypillisesti mitoitettu lyhytaikaiseen käyttöön (10 sekuntia, 30 sekuntia tai 60 sekuntia), joka vastaa enimmäiskestoa, jonka vika voi jatkua ennen kuin katkaisija toimii.

· Kotelo ja ympäristönsuojelu: Ulkoasennukset vaativat säänkestäviä koteloita (IP23, IP54 tai IP56), joissa on korroosionkestäviä materiaaleja (ruostumaton teräs, maalattu teräs), jotka kestävät kosteutta, pölyä ja suolasuihkua.

· Valvonta ja lisävarusteet: Valinnaiset virtamuuntajat, lämpötila-anturit ja hälytyskoskettimet mahdollistavat tilan etäilmaisun.

Tuotteen edut

Laaja jännite- ja virta-alue

Tarjoamme neutraaleja maadoitusvastuksia järjestelmäjännitteille 2,4kV - 40,5kV ja vikavirroille 10A - 2000A. Aikaluokitukset ovat saatavilla 5 sekunnista 60 sekuntiin eri suojausmenetelmien mukaan.

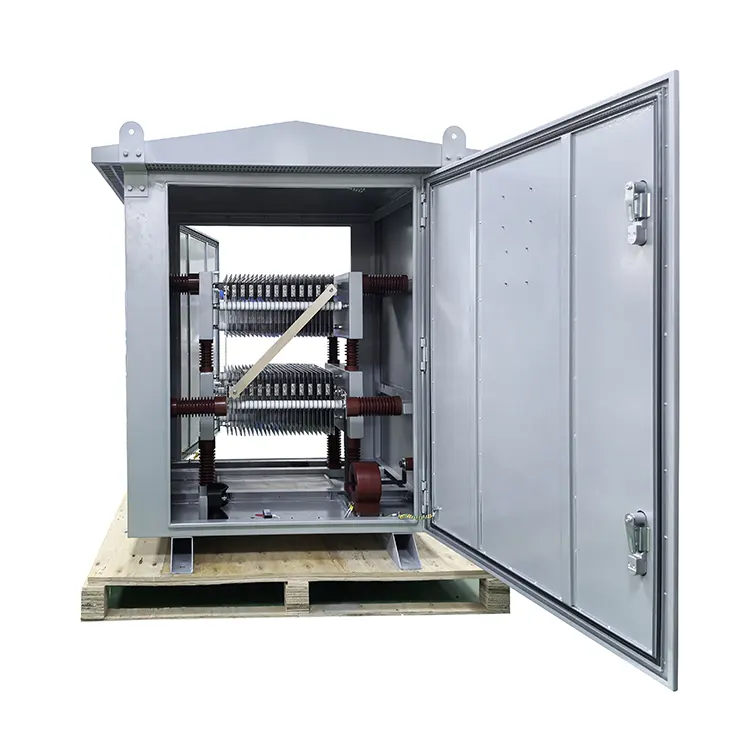

Kestävät ruostumattomasta teräksestä valmistetut ristikkoelementit

NERimme käyttävät ruostumattomasta teräksestä valmistettuja ristikkoelementtejä (SUS304 tai SUS430), jotka tarjoavat:

· Erinomainen korroosionkestävyys vaativiin ympäristöihin

· Vakaa vastus alhaisella TCR:llä

· Suuri lämpökapasiteetti absorboi vikaenergiaa ilman muodonmuutoksia

Kestävät kotelot

Valitse seuraavista:

· Indoor IP20 – puhtaaseen, suojattuun ympäristöön

· Ulkokäyttöön IP23/IP54 – säänkestävät säleiköt ja korroosionestopinnoite

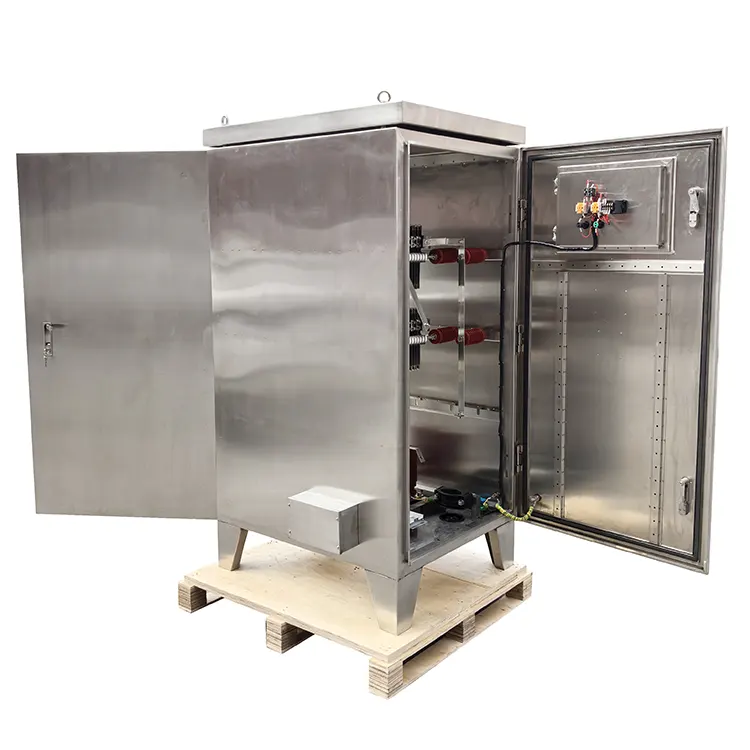

· Meriturvallisuusluokka IP56 – ruostumattomasta teräksestä valmistettu rakenne offshore- ja rannikkosovelluksiin

Integroidut valvontavaihtoehdot

Valinnaiset virtamuuntajat, lämpöanturit ja hälytyskoskettimet tarjoavat reaaliaikaisen tilan ja mahdollistavat etävalvonnan. Ylijännitesuojat ja tilanlämmittimet ovat saatavilla lisäsuojaksi ukkoselle alttiilla tai kosteilla alueilla.

Täysi IEEE 32- ja IEC-standardien mukainen

Kaikki neutraalit maadoitusvastukset on suunniteltu ja testattu täyttämään IEEE 32 -vaatimukset, mikä takaa turvallisen ja luotettavan toiminnan maailmanlaajuisissa sähköjärjestelmissä.

Tärkeimmät sovellukset

· Sähköntuotanto: Suojaa generaattorin staattorit ja nostomuuntajat vaurioilta lämpö-, vesi- ja ydinvoimaloiden maasulkujen aikana.

· Sähkölaitokset ja sähköasemat: Ohjaa maasulkuvirtoja jakelu- ja siirtoverkoissa, mikä vähentää katkosriskiä ja parantaa turvallisuutta.

· Teollisuuslaitokset: Suojaa keskijännitemoottorit, kytkinlaitteet ja kaapelijärjestelmät petrokemian tehtaissa, terästehtaissa ja tuotantolaitoksissa.

· Uusiutuva energia: Tarjoa neutraali maadoitus tuulipuiston keräysjärjestelmille, aurinkoinvertterien tehostusmuuntajille ja akkuenergian varastointijärjestelmille (BESS).

· Marine & Offshore: Korroosionkestävät NER:t laivojen sähköjärjestelmiin ja offshore-alustoille.

· Kaivostoiminta: Raskaat yksiköt maanalaiseen ja avolouhintaan.

Tietoja RST Electricistä

Suora tehdas huippuosaamisella

Kiinassa toimivana sertifioituna valmistajana säilytämme täyden hallinnan suunnittelusta, valmistuksesta ja testauksesta. Tehdaskohtainen hinnoittelumme takaa kilpailukykyiset kustannukset laadusta tinkimättä.

ISO 9001 sertifioitu laatu

Yli 7 000 neliömetrin toimitilamme on varustettu automatisoiduilla verkkohitsausasemilla, korkeajännitteisillä testipaikoilla ja lämpökuvauksen validoinnilla. Jokainen NER käy läpi:

· Resistanssimittaus ympäristön ja korkeissa lämpötiloissa

· Dielektrisen kestävyyden testaus (jopa 95 kV 1 minuutin ajan)

· BIL-impulssitestaus (jopa 170 kV) eristyksen eheyden tarkistamiseksi

· Täyden kuorman lämpötilan nousun validointi

Mukautetut suunnitteluominaisuudet

Olemme erikoistuneet räätälöityihin kokoonpanoihin, jotka vastaavat tarkkoja määrityksiäsi:

· Järjestelmän jännitteet: 2,4kV - 40,5kV (korkeampi saatavilla)

· Vikavirrat: 10A - 2000A

· Aikaluokitukset: 5s - 60s

· Kotelot: Sisä-, ulko-, merikäyttöiset

· Elementit: Ruostumaton teräsverkko / ruostumaton teräsnauha / mukautetut seokset

· Päätteet: Posliiniholkit / kaapelikotelot / custom

· Valvonta: CT:t, lämpöanturit, hälytyskoskettimet

Globaali luottamus, paikallinen tuki

Vientimme yli 40 maahan, mukaan lukien Yhdysvaltoihin, Kanadaan, Saksaan, Australiaan ja Singaporeen, olemme ansainneet maineen luotettavuudestamme. Monikielinen suunnittelutukiryhmämme tarjoaa myyntiä edeltävää konsultointia, projektikoordinointia ja huoltopalvelua.

Usein kysytyt kysymykset

K: Mitä eroa on neutraalilla maadoitusvastuksella ja kiinteästi maadoitetulla järjestelmällä?

V: Kiinteästi maadoitetussa järjestelmässä vikavirrat voivat nousta kymmeniin tuhansiin ampeeriin, mikä aiheuttaa vakavia vaurioita ja vaarallisia jännitegradientteja. NER rajoittaa vikavirran turvalliselle, ennustettavalle tasolle – tyypillisesti 100–1000 A – suojaten laitteita ja henkilöstöä.

K: Mikä aikaluokitus minun pitäisi valita?

V: Aikaluokituksen tulee vastata suojareleiden ja katkaisijoiden tyhjennysaikaa. Tyypilliset arvot ovat 10 sekuntia (nopeampi tyhjennys) tai 30–60 sekuntia (koordinoitua suojausta myöhempien laitteiden kanssa).

K: Voiko NER-laitetta käyttää ulkona?

V: Kyllä. Tarjoamme säänkestäviä koteloita IP23-, IP54- ja IP56-suojauksella sekä korroosionkestäviä pintakäsittelyjä ja ruostumattomasta teräksestä valmistettuja laitteistoja, jotka kestävät sadetta, suolaroisketta ja pölyä.

Tutustu muihin tuotelinjoihin

Saat lisätietoja erityisistä neutraali maadoitusvastusten tarjouksistamme tutustumalla seuraaviin tuoteluokkiin:

· Vakioverkot – IEEE 32 -yhteensopiva, ruostumattomasta teräksestä valmistettu ristikko, sisä-/ulkokotelot.

· Marine & Offshore NERs – Ruostumattomasta teräksestä valmistetut kotelot, IP56-luokiteltu, tehostettu korroosiosuojaus.

· Korkeajännitteiset NER-verkot – Järjestelmiin 35 kV asti ja BIL-arvot 170 kV asti.

· Mukautetut NER:t – Suunniteltu täsmällisten määritystesi mukaan, mukaan lukien erityiset nykyiset luokitukset, aikaluokitukset ja valvontapaketit.
