Maadoitusvastus

RST Electricin maadoitusvastus toimii turvallisuuden kulmakivenä keskijännitesähköjärjestelmissä. Kun maadoitusvika tapahtuu maadoittamattomissa tai kiinteästi maadoitetuissa järjestelmissä, vikavirrat voivat saavuttaa tuhoisia tasoja, jotka voivat vaarantaa henkilöstön ja vaurioittaa muuntajia, kaapeleita ja pyöriviä koneita. Tämä neutraali maadoitusvastus korjaa tämän riskin lisäämällä huolellisesti lasketun resistanssin järjestelmän nollan ja maan väliin, rajoittamalla maasulkuvirran ennalta määrättyyn arvoon – tyypillisesti välillä 10A ja 2000A – samalla, kun suojareleillä riittää virtaa havaitsemaan ja eristämään vian.

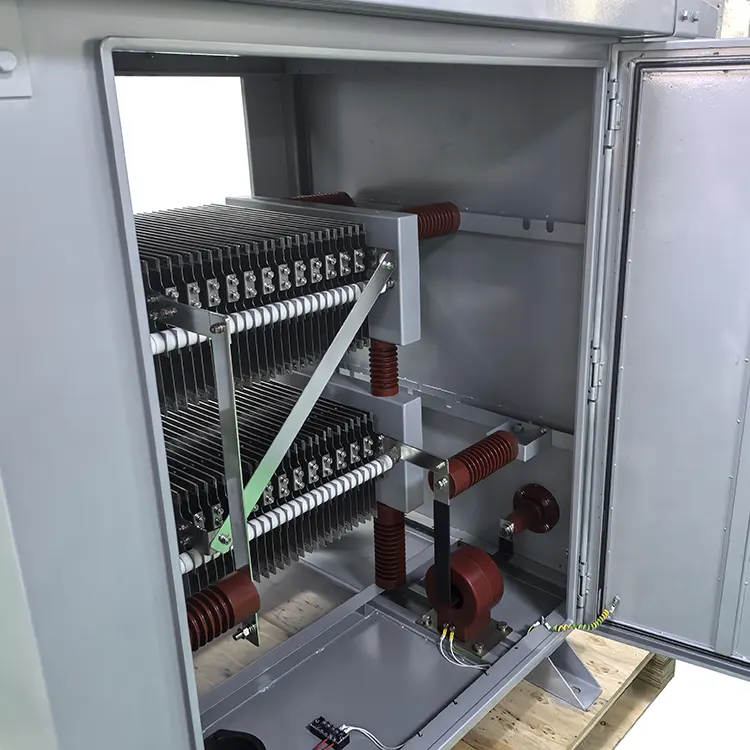

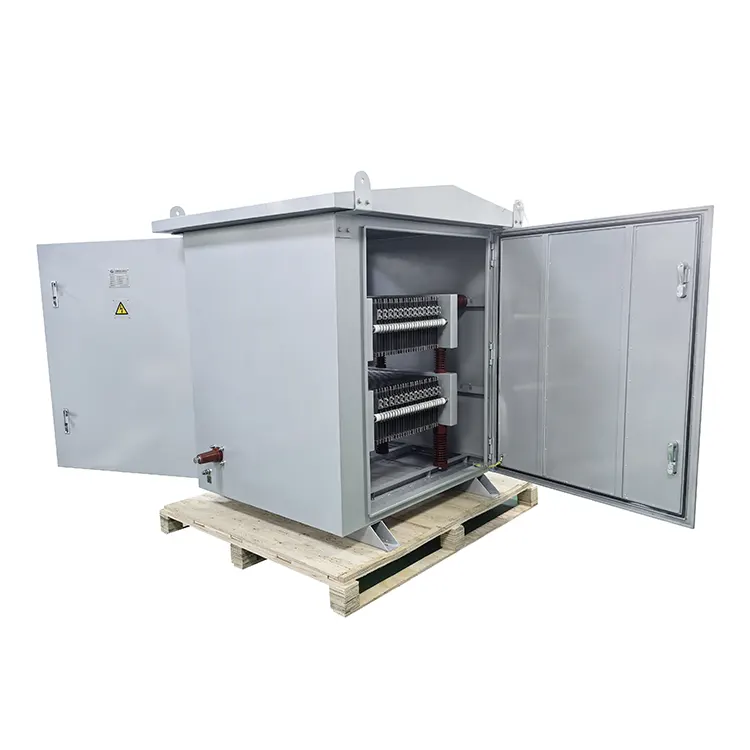

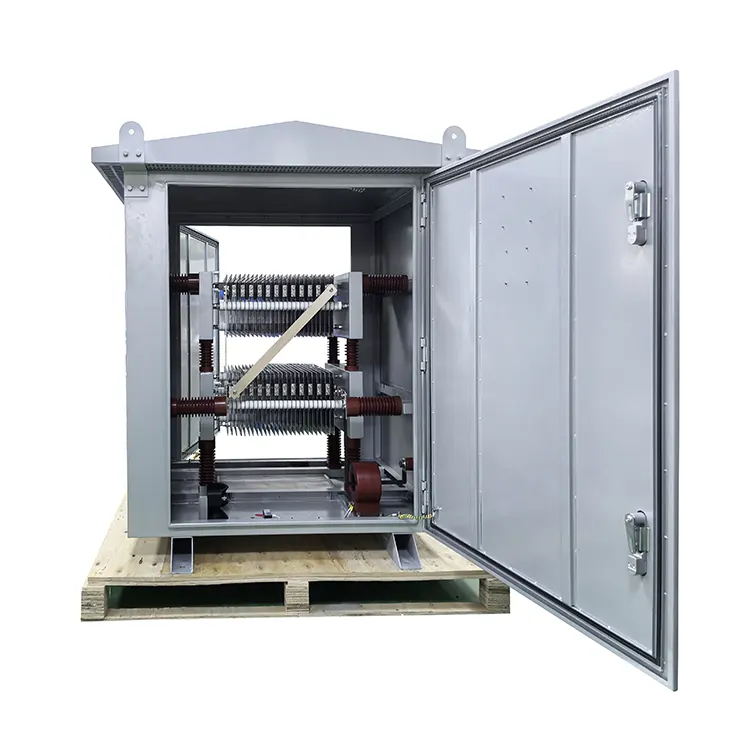

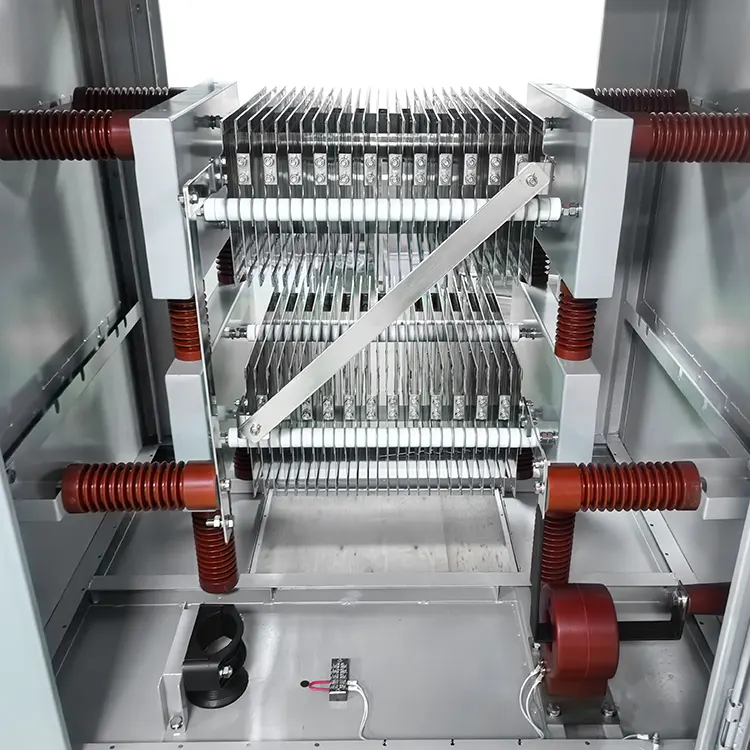

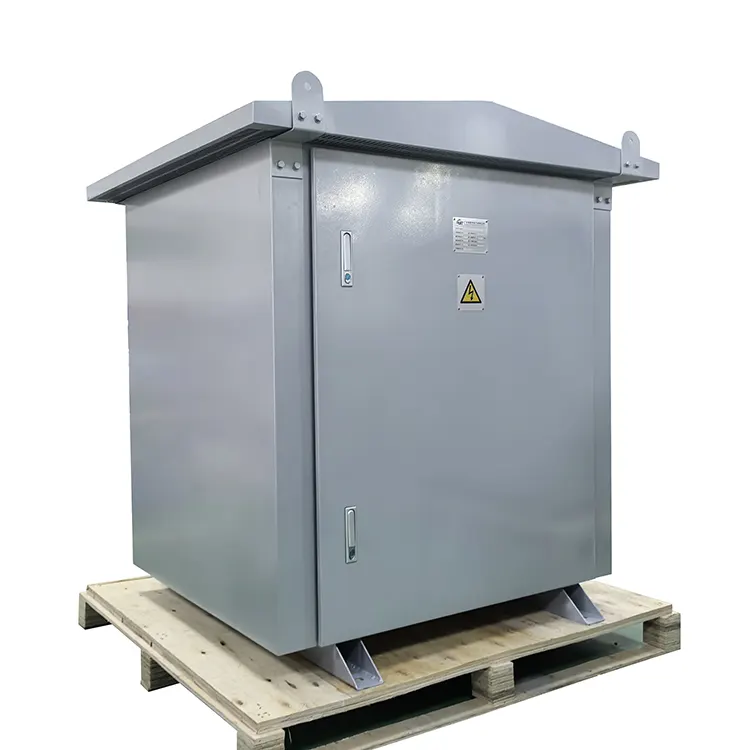

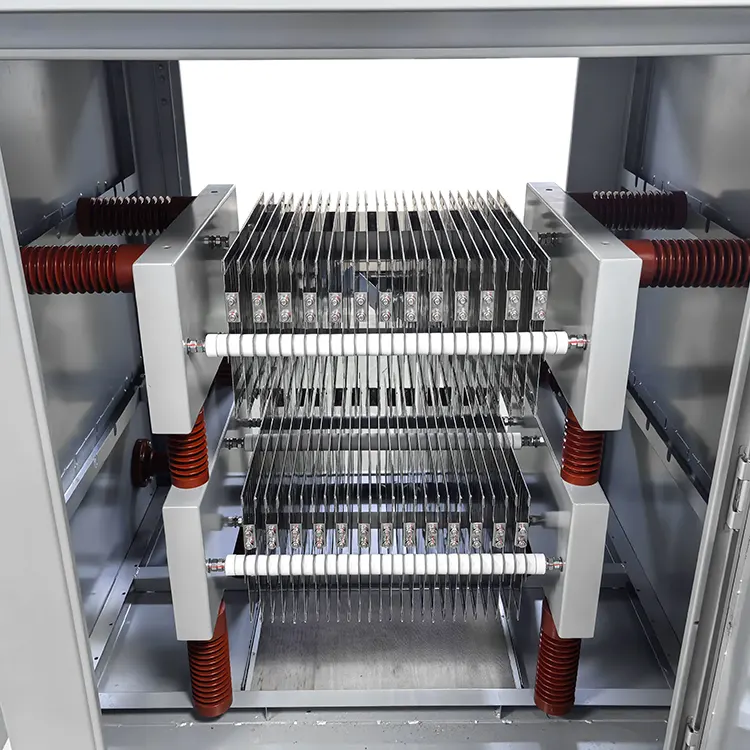

Tämän Power System Resistorin rakenne korostaa kestävyyttä ja pitkäaikaista luotettavuutta ankarissa ympäristöissä. Vastuselementeissä on käytetty korkealaatuisesta ruostumattomasta teräksestä (SUS430 ja SUS304) valmistettua verkkotyyppistä rakennetta, joka on valittu erinomaisen korroosionkestävyyden, vakaan lämpötilakertoimen ja kyvyn kestää toistuvia vikajaksoja ilman hajoamista. Nämä elementit on sijoitettu kestäviin koteloihin, joita on saatavilla ruostumattomasta SUS304-teräksestä, SUS316:sta merisovelluksiin tai maalatusta galvanoidusta teräslevystä, jotka kaikki on suunniteltu tarjoamaan IP-suojaus sisä- tai ulkoasennukseen.

Sähköinen suorituskyky varmistetaan tiukan testauksen avulla: eristysvastus ylittää 100 MΩ, ja dielektrinen kestävyys varmistetaan tasoilla 32 kV - 95 kV yhden minuutin ajan. Basic Impulse Levels (BIL) -arvot vaihtelevat 60 kV - 170 kV, mikä varmistaa, että vastus kestää salamaniskuja ja kytkentäpiikkejä. Aikaluokitukset 5 sekunnista 60 sekuntiin sopivat erilaisiin vianpoistoskenaarioihin, ja vastus on suunniteltu absorboimaan koko vikaenergia ylittämättä lämpötilarajoja.

Luotettuna neutraalien maadoitusvastusten valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden tehovastusten suunnittelun asiantuntemuksen syvään keskijännitejärjestelmien suojauksen ymmärtämiseen toimittaakseen komponentteja, jotka täyttävät sähkölaitosten, teollisuuslaitosten ja uusiutuvan energian laitosten tiukat vaatimukset maailmanlaajuisesti.

Tekniset tiedot

Tuotteen ominaisuudet

1.Korkean lämpötilan kestävyys – Ruostumattomasta teräksestä valmistetut ristikkoelementit kestävät vikavirtaolosuhteiden äärimmäisen lämpörasituksen ilman muodonmuutoksia tai vastuksen ajautumista.

2.Stable Resistance & Low TCR – Erityisesti valitut metalliseokset varmistavat minimaalisen vastuksen muutoksen vikajaksojen aikana ja säilyttävät tarkan virranrajoituksen.

3. Tukeva ja kestävä rakenne – Raskaat kotelot ja verkkokokoonpanot, jotka on suunniteltu vuosikymmeniä kestäneeseen käyttöön sähkö- ja teollisuusympäristöissä.

4. Integroidut valvontavaihtoehdot – Saatavana virtamuuntajilla, lämpöantureilla ja hälytyskoskettimilla tilan etäilmaisua varten.

5.Standard-yhteensopivuus (IEEE32) – Suunniteltu ja testattu täyttämään neutraalien maadoituslaitteiden IEEE32-vaatimukset, mikä takaa luotettavan toiminnan.

6. Laaja jännite- ja virta-alue – 6,3 kV - 35 kV ja 10 A - 2000 A, kattaa monipuoliset sovellukset pienistä teollisuusgeneraattoreista suuriin sähköasemiin.

7. Joustavat aika-arviot – Saatavilla 5 sekunnista 60 sekuntiin tiettyjen suojausjärjestelmien ja vianpoistoaikojen mukaan.

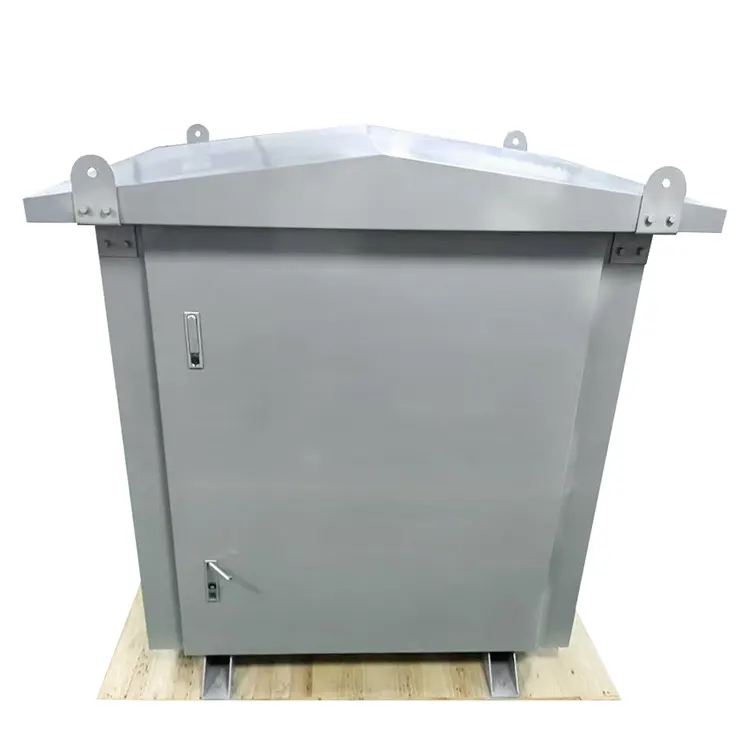

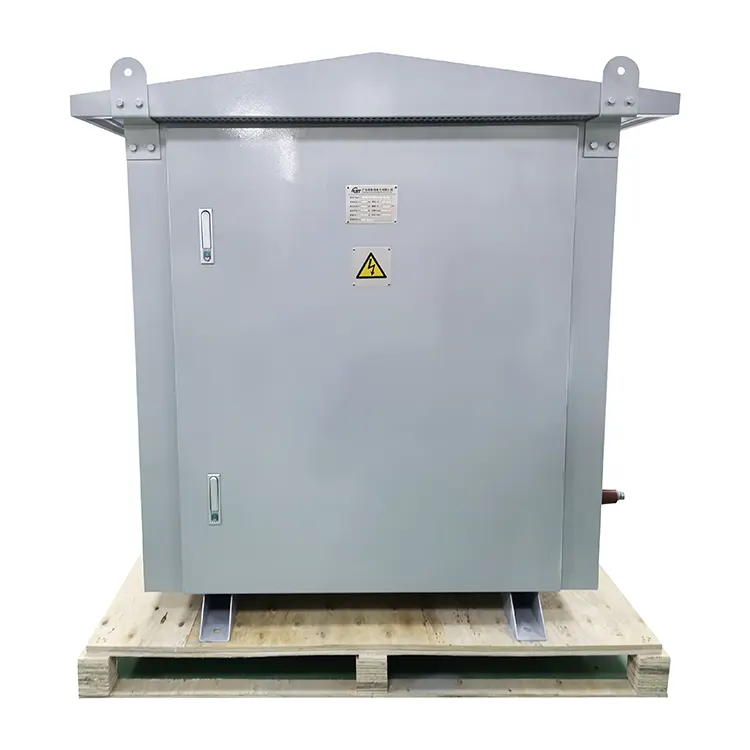

8. Korroosionkestävät kotelot – SUS304, SUS316 tai maalatut galvanoidut teräsvaihtoehdot sisä-, ulko- tai meriympäristöihin.

9. Korkeat eristys- ja BIL-tasot – 95 kV:n jännitteen ja 170 kV:n BIL-jännitteen kestävyys takaavat selviytymisen salamaniskuista ja kytkentäpiikeistä.

10. Räätälöity suunnitteluominaisuus – Erikoisjännitearvot, resistanssiarvot, kotelokokoonpanot ja valvontapaketit saatavilla

Tuotesovellukset

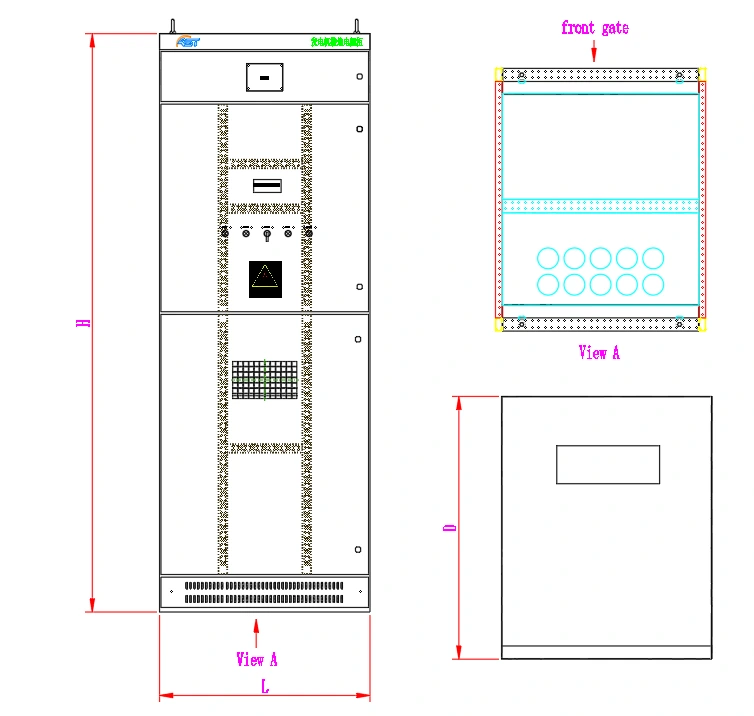

Piirustus ja mitat

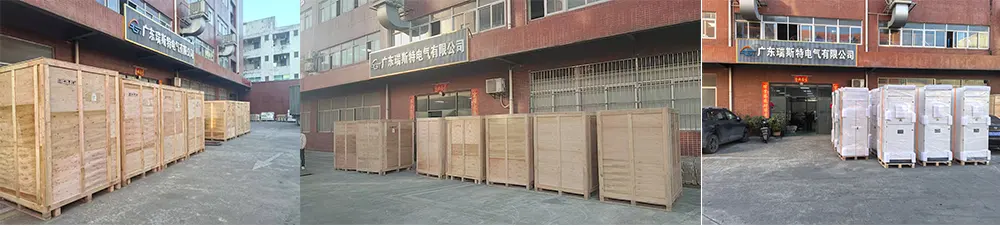

Paketti ja lähetys

RST Electric varmistaa jokaisen neutraalin maadoitusvastuksen turvallisen toimituksen:

● Heavy Duty -kori: Jokainen NGR on kiinnitetty lujasti vahvistetun teräsrungon päälle ja suljettu kansainväliseen kuljetuksiin suunniteltuun mukautettuun vanerilaatikkoon.

● Sääsuojaus: Yksiköt on kääritty vedenpitävään VCI-kalvoon, jossa on kuivausainepakkaukset kosteuden pääsyn estämiseksi merikuljetuksen aikana.

● Nostovarusteet: Selkeät merkinnät nostopisteistä ja painopisteestä; Mukana kuljetuskannattimet varmaa kiinnitystä varten.

● Liitinsuojaus: Suurjänniteholkit on suojattu sääsuojuksilla kuljetuksen aikana.

● Dokumentaatio: Kattavat lähetysasiakirjat sisältävät pakkausluettelot, sertifioidut testiraportit, materiaalitodistukset ja tullaustuen.

● Rahtivaihtoehdot: Koordinoimme FCL:n merirahtia, projektirahtia tai lentorahtia erikoistuneiden raskaan tavaraliikenteen huolitsijoiden kanssa.

Kaikille yksiköille tehdään täydellinen tehdashyväksyntätestaus (FAT), mukaan lukien resistanssimittaus, eristysvastus, dielektrinen kestävyys ja silmämääräinen tarkastus ennen pakkaamista.

Miksi valita RST Electric?

Kun järjestelmäsuojaus vaatii tinkimätöntä laatua, RST Electric toimittaa sen.

Suora tehdas, maadoitusasiantuntijat

● Olemme Kiinassa toimiva sertifioitu valmistaja, joka on erikoistunut neutraalien maadoitusvastusten tuotantoon yli 10 vuoden ajan.

● Täydellinen sisäinen valvonta ristikkoelementtien valmistuksessa, koteloiden valmistuksessa, kokoonpanossa ja testauksessa – varmistaa tasaisen laadun.

● Tehdaskohtainen hinnoittelu jokaisessa NGR:ssä läpinäkyvällä kustannusrakenteella ilman välikäsiä.

Ammattimainen valmistus ja laadunvarmistus

● ISO 9001 -sertifioidut tilat, joissa on omat tuotantolinjat ruostumattomasta teräksestä valmistetuille ristikkovastuksille.

● 100 % sähkötestaus (resistanssi, eristys, dielektrisyys, BIL-näytetestaus) suoritetaan jokaiselle yksikölle.

● Lämpökuvauksen validointi varmistaa tasaisen lämmön jakautumisen vikasimuloinnin aikana.

● Kokenut insinööritiimi, joka on erikoistunut keskijännitejärjestelmien suojaukseen ja IEEE32-yhteensopivuuteen.

Maailmanlaajuinen kokemus, luotettava toimittaja

● Todistettu toimittaja sähköyhtiöille, EPC-yrityksille, kaivosoperaattoreille ja uusiutuvan energian kehittäjille maailmanlaajuisesti.

● Vie historiaa yli 40 maahan, mukaan lukien Yhdysvaltoihin, Kanadaan, Australiaan, Saksaan, Saudi-Arabiaan ja Singaporeen.

● Syvä asiantuntemus neutraaleista maadoitussovelluksista sähköntuotannon, jakelun ja teollisuuden aloilla.

Loputon mukauttaminen

● Järjestelmän jännitteet: 6,3 kV - 35 kV (korkeampi saatavana räätälöidyssä suunnittelussa).

● Vikavirrat: 10A - 2000A (erityisarvot saatavilla).

● Aikaluokitukset: 5 sekuntia - 60 sekuntia (saatavilla mukautettuja kestoja).

● Resistanssiarvot: 1Ω - 9999Ω (laskettu sovelluskohtaisesti).

● Kotelon materiaalit: SUS304 / SUS316 / maalattu teräs / Custom.

● Valvontavaihtoehdot: CT:t / lämpöanturit / hälytyskoskettimet / kaukovalvonta.

● Päätteet: Suurjänniteläpiviennit / Kaapelikotelot / Mukautetut.

Luotettava toimitus ja elinikäinen tuki

● Normaali läpimenoaika: 15-20 päivää vakioluokituksissa; 20-25 päivää mukauttamiseen.

● Kattava dokumentaatio: testiraportit, materiaalisertifikaatit, IEEE32-yhteensopivuuslausunnot, CE-vakuutukset.

● 12 kuukauden takuu etävianmäärityksellä ja varaosien toimituksella.

● Tekninen tuki saatavilla järjestelmäintegraatioon, relekoordinointiin ja paikan päällä tapahtuvaan käyttöönottoon.
