Keraaminen vastus on monipuolinen komponentti, joka yhdistää keraamisen kotelon tai ytimen resistiiviseen elementtiin ja tarjoaa poikkeuksellisen lämmönhallinnan, sähköeristyksen ja mekaanisen kestävyyden. Toisin kuin tavalliset kalvovastukset, keraamiset vastukset on suunniteltu käsittelemään merkittävää tehohäviötä – muutamasta watista yli 100 W:iin – samalla kun ne säilyttävät vakaan suorituskyvyn korkeissa lämpötiloissa ja ankarissa olosuhteissa. Keraaminen materiaali (yleensä alumiinioksidi tai steatiitti) tarjoaa palonestokyvyn (UL94V-0), erinomaisen dielektrisen lujuuden ja lämpöshokin kestävyyden, joten se on ensisijainen valinta virtalähteisiin, moottorikäyttöihin, kodinkoneisiin ja erikoistuneisiin lämmityssovelluksiin.
kloRST Electric, valmistamme täydellisen valikoiman keraamisia vastuksia, mukaan lukien SQM (pysty/radiaalinen), SQP (vaaka/aksiaalinen), HR (keraamiset lämmityselementit kuluttajatuotteille) ja SQH (kiinnitys johtimilla). Yli 10 vuoden suunnitteluosaamisella ja ISO 9001 -sertifioiduilla laitoksilla toimitamme komponentteja, joissa yhdistyvät tarkkuus, kestävyys ja kustannustehokkuus vaativiin teollisuus-, auto- ja kuluttajasovelluksiin.
·Tehon luokitus: Määritä jatkuva tai jaksoittainen teho, jota vastuksen on käsiteltävä. SQP- ja SQM-sarjamme kattavat 1 W - 20 W piirilevysovelluksiin; SQH-sarja ulottuu 50 W:iin alustaasennusta varten; HR-sarjan teho vaihtelee 3 W - 20 W matalan lämpötilan lämmityssovelluksiin.
·Resistanssiarvo ja toleranssi: Valitse väliltä 0,1Ω - 100kΩ toleransseilla ±1%, ±2%, ±5% tai ±10%. Tiukat toleranssit varmistavat tarkkuuden virrantunnistuksessa, jännitteen jaossa ja lämpötilan säätöpiireissä.
· Asennustyyli:
SQP (horisontaalinen aksiaalinen) – ihanteellinen reiän läpikäytävään piirilevyasennukseen matalalla profiililla.
SQM (pystysuora säteittäinen) – säästää levytilaa seisomalla pystyasennossa, sopii erinomaisesti tiheisiin asetteluihin.
SQH (kannatinkiinnitys) – yhdistää johdot ja asennuskannattimet turvalliseen rungon kiinnitykseen ja tehokkaampaan lämmönpoistoon.
HR (keraaminen lämmityselementti) – suunniteltu integroitaviksi kuluttajatuotteisiin, joissa on mukautettuja muotoja ja johtokokoonpanoja.
· Sovellustyyppi:
Valitse SQP, SQM tai SQH yleistä tehonhäviötä varten (painevastukset, vaimentimet, jarrutus).
Matalalämpötilalämmitykseen (aromidiffuusorit, vahanlämmittimet, öljypolttimet) valitse HR-sarja.
·Ympäristöolosuhteet: Harkitse käyttölämpötila-aluetta (-55°C - +200°C tehovastuksilla; 80°C - 165°C lämmityselementeillä), kosteudenkestävyyttä ja palonestovaatimuksia.
Arvioimalla nämä parametrit voit varmistaa, että keraaminen vastuksesi tarjoaa luotettavan, pitkän aikavälin suorituskyvyn tarkoitetussa sovelluksessa.

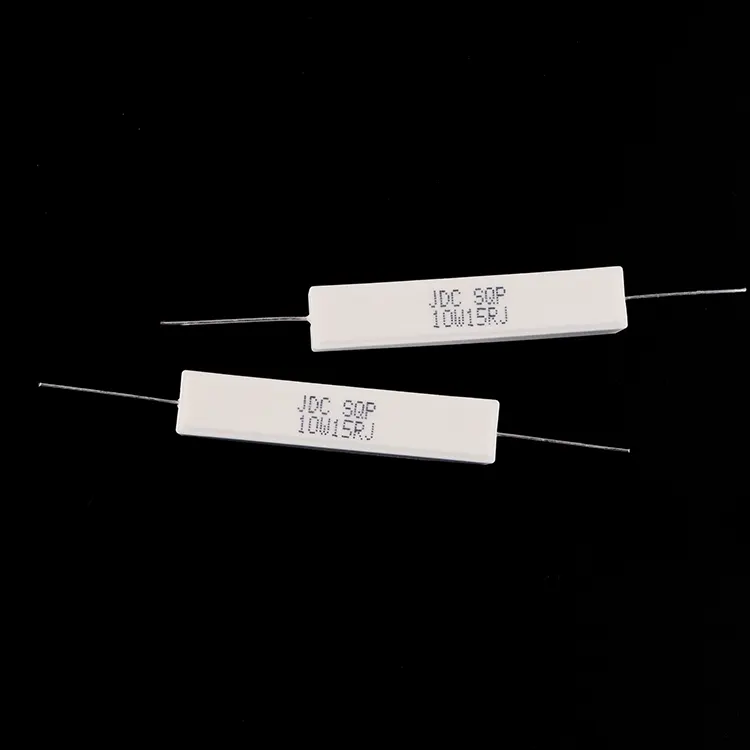

SQP-sarja - Vaakasuora aksiaalinen keraaminen vastus
SQP-sarja on vastusperheemme työhevonen. Suorakulmaisen keraamisen kotelon ja aksiaalijohtimien ansiosta se kiinnitetään vaakasuoraan piirilevyihin, mikä tekee siitä ihanteellisen virtalähteille, moottorikäyttöille ja kodinkoneille. Tehoarvot vaihtelevat 1W - 20W, vastusarvot 0,1Ω - 100kΩ. SQP-sarja tarjoaa erinomaisen juotettavuuden, alhaisen melutason ja korkean eristysvastuksen – täydellinen yleiskäyttöisiin tehosovelluksiin, joissa luotettavuus on ensiarvoisen tärkeää.

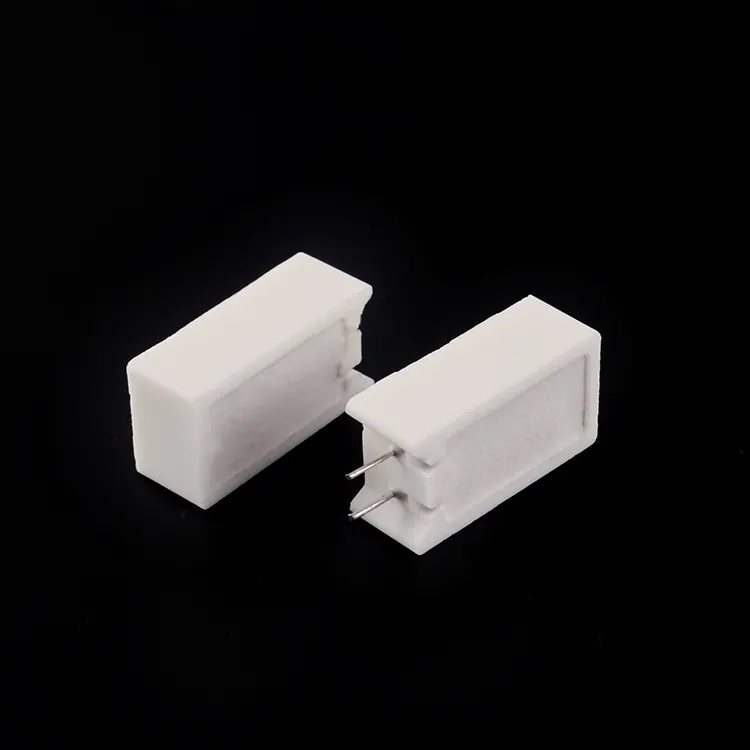

SQM-sarja - Pystysuuntainen radiaalinen keraaminen vastus
Kun levytilaa on paljon, SQM-sarja tarjoaa tilaa säästävän pystysuoran ratkaisun. Sen säteittäiset johdot mahdollistavat pystyasennuksen, mikä vähentää PCB-jalanjälkeä jopa 50 % aksiaalisiin vastaaviin verrattuna. Saatavana 1-20 W teholla, SQM-sarja on ihanteellinen pienikokoisille virtalähteille, LED-ajureille ja autoelektroniikkaan. Pystysuuntainen suuntaus edistää myös luonnollista konvektiota, mikä edistää lämmön haihtumista tiheissä asetteluissa.
HR-sarja – Keraaminen lämmityselementti kuluttajatuotteille
HR-sarja on erikoistunut keraaminen lämmityselementti, joka on suunniteltu matalalämpöisiin sovelluksiin, kuten aromidiffuusoriin, eteeristen öljyjen lämmittimiin, vahasulattimiin ja kahvinlämmittimiin. Tämä vastus, joka toimii pintalämpötiloissa 80–165 °C, vapauttaa hellävaraisesti tuoksua polttamatta öljyjä tai vahaa. Saatavana 3 W - 20 W teholuokilla ja jännitevaihtoehdoilla, mukaan lukien 120 V AC, 240 V AC, 12 V DC ja 5 V USB, HR-sarja on suunniteltu turvallisuutta ja energiatehokkuutta varten. Sen keraaminen kotelo pysyy viileänä, kun se on integroitu oikein, joten se sopii erinomaisesti kuluttajien hyvinvointi- ja autotuoksutuotteisiin.

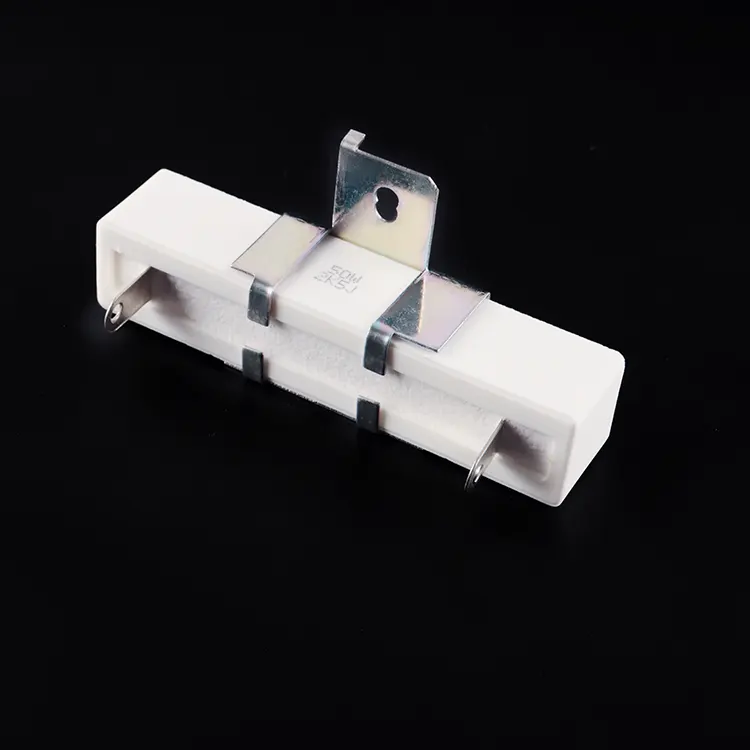

SQH-sarja – kannakkeella kiinnitettävä keraaminen vastus
SQH-sarja kattaa raon piirilevy- ja runkoon asennettujen vastusten välillä. Siinä yhdistyvät keraaminen kotelo integroiduilla metallikiinnikkeillä ja aksiaalijohtimilla, mikä mahdollistaa turvallisen kiinnityksen runkoon tai jäähdytyselementtiin ruuveilla. Tehot 10–50 W tekevät siitä ihanteellisen sovelluksiin, joissa tarvitaan kohtalaista tehohäviötä, mutta tilarajoitukset estävät suurempien yksiköiden käytön. SQH-sarjaa käytetään yleisesti akkulatureissa, servokäytöissä ja teollisissa testauslaitteissa.
| Sovellusalue | Tietyt meistä | Suositeltu sarja |
| Virtalähteet | Bleeder-vastukset, snubber-piirit, esilatausverkot | SQP, SQM |
| Moottorikäytöt ja säätimet | Dynaamiset jarruvastukset VFD:ille ja servokäytöille | SQH, SQP |
| Kodinkoneet | Tuulettimen nopeuden säätö, ylijännitesuoja | SQP, SQM |
| Autojen elektroniikka | Virrantunnistus, DC-DC-muuntimet | SQM, SQH |
| Teollisuusautomaatio | Kuormitusvastukset PLC:ille, robotiikkaan | SQH, SQP |
| Kuluttajien hyvinvointi | Aromihajottimet, vahanlämmittimet, öljypolttimet | HR |
| Autojen tuoksu | 12 V:lla toimivat tuoksuhajottimet | HR (12 V DC) |
| Testaus ja mittaus | Tarkkuuskuormat, kalibrointishuntit | SQP, SQH |
| Uusiutuva energia | Purkausvastukset aurinkoinverttereille | SQH, SQP |
K: Mitä eroa on SQP- ja SQM-sarjan keraamisilla vastuksilla?
V: SQP-sarjassa on aksiaaliset johdot vaakasuoraan piirilevyasennukseen, mikä tarjoaa matalan profiilin. SQM-sarjassa on säteittäiset johdot pystysuoraan asennukseen, mikä säästää levytilaa. Molempia on saatavana 1 W - 20 W samanlaisilla sähköisillä ominaisuuksilla; valinta riippuu PCB-asettelun rajoituksista.
K: Milloin minun pitäisi käyttää SQH-sarjan vastusta tavallisen keraamisen vastuksen sijaan?
V: SQH-sarjassa on integroidut asennuskannattimet turvalliseen rungon kiinnitykseen, mikä mahdollistaa paremman lämmönsiirron ja mekaanisen vakauden. Käytä sitä, kun sovelluksesi vaatii runkoasennusta tai kun piirilevyyn asennetut vastukset altistuvat tärinälle.
K: Mihin HR-sarjaa käytetään?
V: HR-sarja on keraaminen lämmityselementti, joka on suunniteltu alhaisen lämpötilan kuluttajatuotteisiin, kuten aromidiffuusoriin, eteeristen öljyjen lämmittimiin, vahasulattimiin ja kahvinlämmittimiin. Se toimii turvallisissa pintalämpötiloissa (80 °C–165 °C) ja on saatavana useilla jännitekonfiguraatioilla maailmanlaajuisesti ja autoteollisuudessa.
sovelluksia.
K: Voidaanko keraamisia vastuksia käyttää ulkona tai ankarissa ympäristöissä?
V: Kyllä. SQH-sarjamme voidaan toimittaa mukautuvalla pinnoitteella kosteudenkestoa varten. HR-sarjan keraaminen kotelo itsessään tarjoaa hyvän ympäristönsuojan sisäkäyttöön. Mukautetut kapselointivaihtoehdot ovat saatavilla vaativiin ympäristöihin.
K: Mikä on keraamisen vastuksen tyypillinen käyttöikä?
V: Oikealla tehon pienentämisellä (joka toimii alle maksimitehon) ja riittävällä jäähdytyksellä keraamiset tehovastukset voivat toimia vuosikymmeniä. HR-sarjan lämmityselementit on suunniteltu tuhansia lämmitysjaksoja varten kuluttajatuotteissa.
Saat lisätietoja tietystä keraamisten vastusten tarjonnastamme tutustumalla seuraaviin tuoteluokkiin:
·SQP-sarja (Horizontal Axial) – Yleiskäyttöiset, rei'ittäiset keraamiset vastukset virtalähteille ja kodinkoneille.
·SQM-sarja (Vertical Radial) – Tilaa säästävät pystyvastukset pienikokoisiin piirilevyrakenteisiin.
·HR-sarja (keraamiset lämmityselementit) – Matalissa lämpötiloissa käytettävät lämmityselementit aromidiffuusoreihin, vahanlämmittimiin ja kuluttajien hyvinvointituotteisiin.
·SQH-sarja (kiinnitys) – Keskitehoiset vastukset, joissa on kiinnityskannattimet turvalliseen rungon kiinnitykseen.
Tarvitsetpa sitten tavallisen keraamisen vastuksen uuteen virtalähteeseen, tilaa säästävän SQM:n kompaktiin muotoiluun, lämmityselementin kuluttajatuotteeseen tai räätälöidyn ratkaisun erikoissovellukseen, tiimimme on valmis auttamaan. Ota meihin yhteyttä tänään saadaksesi yksityiskohtaisen ehdotuksen, teknisen konsultoinnin tai tehdaskierroksen.
