Radiaalinen sementtivastus

Mikä tekee radiaalisen sementtivastuksen erottuvan joukosta pienikokoisissa suuritehoisissa sovelluksissa?

RST Electricin Radial Cement Resistor kattaa raon piirilevyyn asennettujen tehovastusten ja suurempien runkoon asennettavien yksiköiden välillä tarjoten kompaktin mutta lämpötehokkaan ratkaisun sovelluksiin, jotka vaativat suurta tehonhäviötä ahtaissa tiloissa. Toisin kuin tavalliset aksiaali- tai radiaalivastukset, jotka luottavat pelkästään piirilevyjäljeihin ja ympäröivään ilmaan jäähdytyksessä, tässä runkoasennusvastuksessa on vankat metallikannattimet, jotka mahdollistavat suoran kiinnityksen jäähdytyselementtiin tai metallilaitteen runkoon, mikä parantaa merkittävästi lämmönsiirtoa ja mahdollistaa jatkuvan korkean tehon käytön.

Kuinka suuritehoinen sementtivastus on rakennettu lämpöä ja mekaanista luotettavuutta varten?

Tämän suuritehoisen sementtivastuksen rakenne asettaa etusijalle lämmönjohtavuuden ja mekaanisen vakauden. Resistiivinen elementti – saatavana lankakierrettynä matalaresistanssisiin, korkeapulssisiin sovelluksiin (alle 0,1 Ω) tai metallikalvona vähämeluisiin ja suuriresistanssivaatimuksiin (jopa 100 kΩ) – on kapseloitu epäorgaaniseen piidioksiditäyteaineeseen ja sijoitettu palamista hidastavaan keraamiseen koteloon. Ainutlaatuisessa SQHG-mallissa on sekä radiaaliset johdot sähköliitäntää varten että integroidut kiinnityskannattimet, joissa on valmiiksi poratut reiät (yleensä halkaisija 4,0 mm) ruuvi- tai pulttikiinnitystä varten. Tämä kaksoisliitäntämenetelmä varmistaa sekä sähköisen eheyden että mekaanisen varmuuden myös tärinäpitoisissa ympäristöissä. Pakkauksen suunta on vaakasuora, vastuksen pitkä akseli samansuuntainen asennuspinnan kanssa, mikä minimoi korkeusprofiilin ja maksimoi kosketuspinnan lämmönsiirrolle.

Mitkä tiukat testit vahvistavat vastuksen kestävyyden teollisuusympäristöissä?

Jokaiselle yksikölle tehdään tiukka laatutarkastus. Juotettavuustestaus varmistaa >90 % peiton alle 260±5°C:ssa 2 sekunnin ajan. Dielektrinen kestävyys tarkistetaan 500 VAC:lla 5 sekunnin ajan ilman vikaa. Lämpötilakerroin pidetään arvossa ≤ ±250 ppm/°C. Lämpötilavaihtelu -55 °C:sta +200 °C:seen vahvistaa rakenteen eheyden, kun taas kestävyystestaus nimellisjännitteellä 1000 tunnin ajan vahvistaa pitkän aikavälin luotettavuuden. Ylikuormitustestaus 10-kertaisella nimellisteholla (langallinen) tai 5-kertaisella nimellisteholla (metallikalvo) vahvistaa pulssikyvyn. Luotettuna Radial Cement Resistor -valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden tehovastusten asiantuntemuksen tarkkuusvalmistukseen toimittaakseen komponentteja, jotka tarjoavat vankan lämmönhallinnan teollisuus- ja kaupallisissa laitteissa.

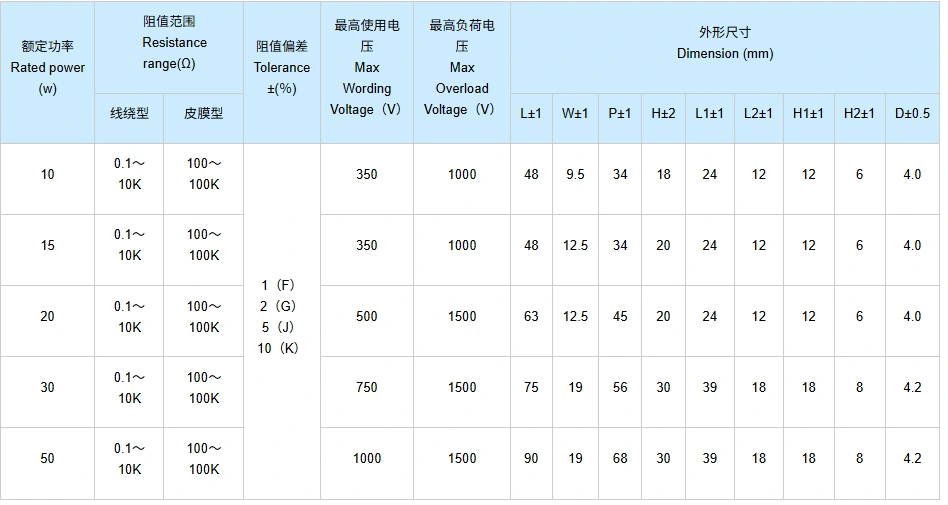

Tekniset tiedot

Mitkä ovat tämän tuotteen edut?

1. Integroidut kiinnityskannattimet – Sisäänrakennetut metallikannattimet, joissa on valmiiksi poratut reiät (4,0–4,2 mm), mahdollistavat turvallisen kiinnityksen runkoon tai jäähdytyselementteihin, mikä maksimoi lämmönsiirron.

2.Suuri tehotiheys – Jopa 50 W kompaktissa suorakaiteen muotoisessa paketissa, ihanteellinen sovelluksiin, joissa levytila ​​on rajallinen, mutta virrankulutusvaatimukset ovat korkeat.

3. Kaksoissähköinen ja mekaaninen pääte – Säteittäiset johdot tarjoavat juotosliitännät, kun taas kiinnikkeet tarjoavat mekaanista tukea, mikä vähentää piirilevyn juotosliitosten rasitusta.

4. Parannettu lämpötilakerroin – ≤ ±250 ppm/°C varmistaa vakaat vastusarvot koko käyttölämpötila-alueella.

5. Paloa hidastava keraaminen kotelo – Kapseloitu epäorgaaniseen piidioksiditäyteaineeseen keraamisessa kotelossa, mikä takaa erinomaisen lämmönpoiston, sähköeristyksen ja mekaanisen suojan.

6. Laaja resistanssialue – Langallinen versio 0,1 Ω asti suurvirran tunnistamiseen; metallikalvoversio 100kΩ asti jännitteenjakoon.

7.Korkean lämpötilan käyttö – Jatkuva käyttö jopa +200°C kotelon lämpötilaan lineaarisella vähennyksellä.

8. Tarkkuustoleranssit – Saatavana ±1 % - ±10 % tiukoille piirivaatimuksille tai kustannusherkille malleille.

9. Tukeva rakenne – Kestää tärinää (50m/s²) ja lämpötilan vaihtelua (-55°C - +200°C) suorituskyvyn heikkenemättä.

10. Kattava laadunvalvonta – juotettavuuden, dielektrisen lujuuden ja kestävyyden 100 % testaus IEC 60115 -standardien mukaisesti.

Tuotesovellukset

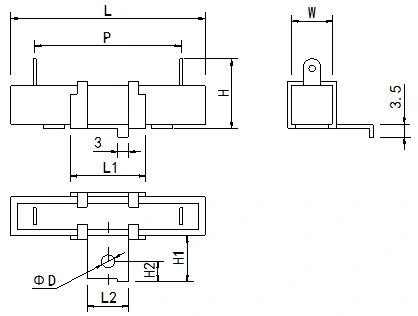

Piirustus ja mitat

Paketti ja lähetys

RST Electric varmistaa jokaisen radiaalisen sementtivastuksen turvallisen toimituksen:

Pidämme erittäin tärkeänä jokaisen keraamisen vastuksen kuljetusturvallisuutta. Ennen toimitusta tarjoamme räätälöityjä pakkausratkaisuja tilauskoon mukaan varmistaaksemme tuotteiden eheyden koko prosessin ajan.

Säännöllisissä tilauksissa käytetään riippumatonta pakkausprosessia: jokainen vastus peitetään ensin kokonaan staattisella sähköeristyskalvolla ja asetetaan sitten itsenäiseen laatikkoon, jotta keraaminen runko ja tukirakenne saadaan suojattua riittävästi. Suurissa hankinnoissa aaltopahvia käytetään koko laatikkopakkaukseen, jonka sisällä on vaahtoväliseinät, jotka estävät tehokkaasti tappien taipumisen ja tukevat muodonmuutoksia, mikä varmistaa asennustarkkuuden.

Keskeisille osille, kuten tappeille ja tuille, täytämme lisäksi vaahtomuovityynyt vahvistamaan, jotta ne pysyvät suorina kuljetuksen aikana eivätkä vaikuta myöhempään asennukseen. Jokaisen tavaralähetyksen mukana on pakkausluettelo ja tarkastustodistus, mikä helpottaa asiakkaiden nopeaa vastaanottamista ja arkistointia.

Toimitustapa on joustava ja mukautettavissa oston mittakaavan mukaan: pienet erät voivat valita kansainväliset pikatoimitukset, kuten DHL/FedEx/UPS; keskikokoiset erät sopivat lentokuljetukseen; suuret tilaukset kuljetetaan meritse tasapainottaen kustannukset ja oikea-aikaisuus.

Ennen kaikkien keraamisten vastusten pakkaamista suoritetaan 100-prosenttinen sähkötestaus ja ulkonäkötarkastus sen varmistamiseksi, että keskeiset indikaattorit, kuten vastusarvot, täyttyvät tarkasti, ja tuotteen ulkonäköä valvotaan tiukasti mukautettujen standardien mukaisiksi varmistaen, että toimitetut tuotteet täyttävät täysin käyttö- ja vaatimustenmukaisuusvaatimukset.
