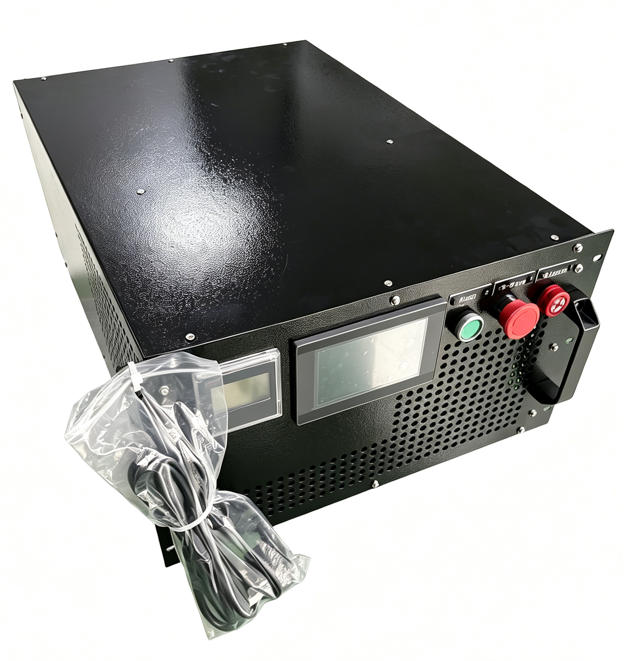

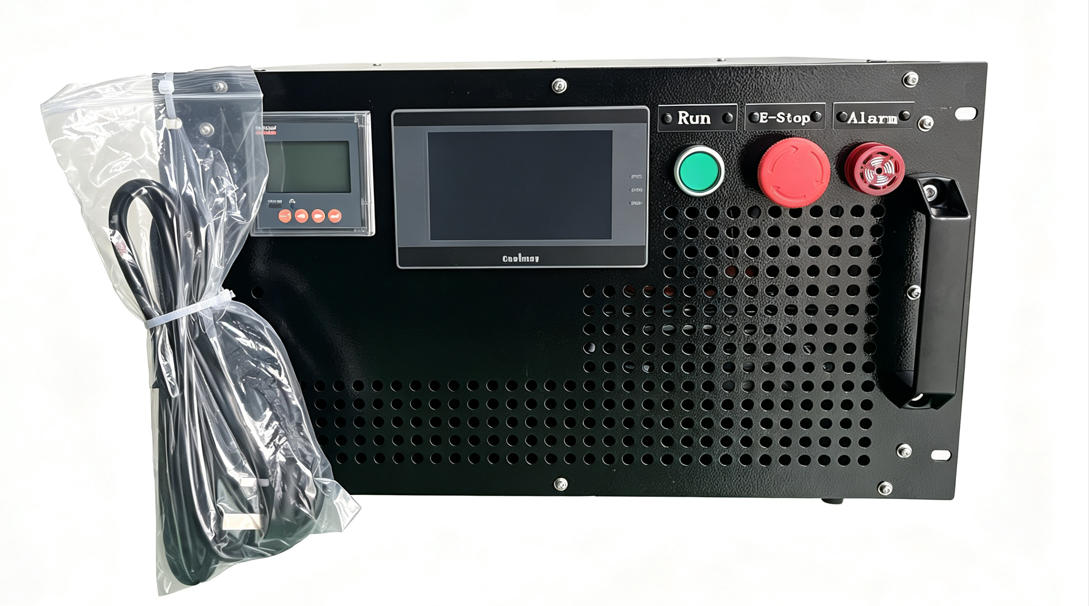

6U Kannettava DC telineeseen asennettu kuormapankki

Kannettava 6U-telineeseen asennettu DC-latauspankkimme (malli: RST-DC60V-400A-R Load Bank) on tehokas resistiivinen valekuormitustestilaite, joka on rakennettu alan standardiin 19 tuuman 6U-telinerunkoon. Kaksikäyttöinen rakenne tukee sekä kiinteän kaapin asennusta että mobiilitestausta paikan päällä.

Tämä resistiivinen DC-kuormitusyksikkö tarjoaa tarkan, vakaan tasavirtakuorman simulointi, pitkän tunnin purkaus, kapasiteetin tarkistus ja tehdashyväksyntätestaus litiumioniakuille, energian varastointijärjestelmille, UPS, tasasuuntaajat, tietoliikenne ja muut tasavirtalähteet. Siihen luotetaan laajasti Laboratorion T&K-tarkastuksiin, paikan päällä tapahtuvaan käyttöönottoon, rutiininomaiseen ennaltaehkäisevään huoltoon kuormitustestit ja kolmannen osapuolen tehonsuorituskyvyn validointi.

Tekniset parametrit

Tärkeimmät tuotteen edut

6U DC -kuormapankki yhdistää kompaktin koon, siirrettävyyden, joustavan kuormanhallinnan ja luotettavan suorituskyvyn.

1.  Pieni 6U:n telineasennustila, säästää kaapin asennustilaa

2.  Kaksikäyttötoiminto: pysyvä telineasennus ja kannettava kenttätestaus nostokahvoilla

3. Korkealaatuiset metalliseosvastukset, vakaa resistanssiarvo, erittäin toistettavat ja tarkat testitulokset

4.  Täyden valikoiman moniturvasuojat, tukee pitkäkestoista valvomatonta purkaustestausta

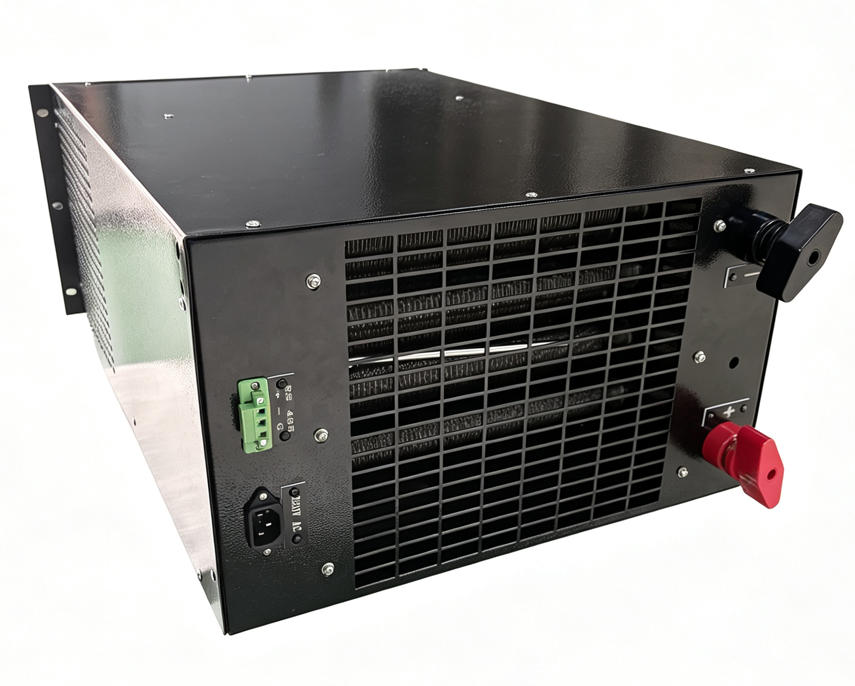

5.  Hiljainen ja tehokas jäähdytysjärjestelmä, nopea lämmönpoisto, pidempi vastuksen käyttöikä

6.  Sisäänrakennettu tietojen tallennusmoduuli, testitiedot jäljitettävissä virallisia hyväksymisraportteja varten

7.  Täysin muokattavissa: tasajännite, nimellisteho, kuormitusportaat, viestintätoiminnot

8.  Täydellinen huolto: 1 vuoden tehdastakuu, elinikäinen maksuton tekninen tuki

Laajat sovellusskenaariot

• Kaupallisten ja teollisten energiavarausakkujen purkauksen ja kapasiteetin testaus

• DC-tyypin UPS- ja varavirtalähteen käyttöönotto- ja vastaanottotarkastus

• Palvelinkeskuksen virranjakelu- ja jäähdytysjärjestelmän tarkastus

• Tasasuuntaaja, invertteri, suurjännitetasavirtalähde vanhenee ja palaa testissä

• Tietoliikenteen tukiaseman tasavirtajärjestelmän rutiinihuolto ja kuormituksen tarkistus

• Uusien energialaboratoriovoimalaitteiden T&K-suorituskykytestaus

• Off grid aurinkosähköjärjestelmän simuloitu kuormituksen tarkistus

Tosimaailman sovellustapaukset

Case1: 800 V teollisuusenergian varastointi

Akun purkauskapasiteetin testi 6U:n kannettavan DC-telineeseen asennetun kuormapankkimme käytettiin uuden energiajärjestelmän integraattorin toimesta 800 VDC:n litiumioniakkujen pitkäaikaiseen jatkuvaan purkaustestiin kaupallisiin energian varastointiprojekteihin. Koska projekti vaati tarkkoja todellisia kapasiteettitietoja ennen toimitusta paikan päällä, kompakti 6U telineasennusyksikkö asennettiin tilapäisesti asiakkaan testikaappiin. Insinöörit suorittivat monivaiheisia täyskuormituspurkaussyklejä, tallensivat vakaat jännite-virtakäyrät ja vahvistivat energian varastointimoduulien todellisen käyttökapasiteetin. Sisäänrakennetun ylilämpötilan suojakatkaisun ansiosta testi sujui ilman valvontaa yön yli

ilman manuaalista valvontaa. Kaikki testitietuetiedot vietiin virallisten FAT-hyväksyntäraporttien luomiseksi, mikä auttoi integraattoria havaitsemaan huonokuntoiset akkukennot varhaisessa vaiheessa ja välttämään kalliita paikan päällä tapahtuvia käyttöönottovirheitä.

Tapaus 2: Edge Data-Center Cabinet

Hyväksyminen ja lämpöhäviön käyttöönotto Reunalaskennan tietokeskusten suunnitteluurakoitsija osti 6U:n kannettavan DC-telineeseen asennetun DC-kuormituspankin simuloidakseen reaaliaikaista palvelimen virrankulutusta julkaisua edeltävän tarkastuksen aikana. Sen sijaan, että odottaisivat todellisten palvelimien saapumista, teknikot sijoittivat tämän 6U:n testilaitteiston suoraan tavalliseen 19 tuuman palvelintelineeseen. Soveltamalla säädettäviä tasavirtakuormitustasoja ne toistivat erilaisia ​​IT-laitteiston lämmöntuottoskenaarioita ja vahvistivat täysin kaapin virranjakelun turvallisuuden, PDU:n suorituskyvyn, kylmän ja kuuman käytävän ilmavirran tehokkuuden ja telinetason jäähdytyskyvyn. Kannettavan nostokahvan ansiosta tiimi saattoi myös siirtää kuormayksikköä useiden palvelintelineiden välillä, jotta kaikki käyttöönottotyöt saadaan nopeasti valmiiksi. Tämä esitestausratkaisu eliminoi piilotetut virtalähteen riskit

ennen virallista palvelimen käyttöönottoa, mikä säästää merkittäviä projektin viivekustannuksia.
