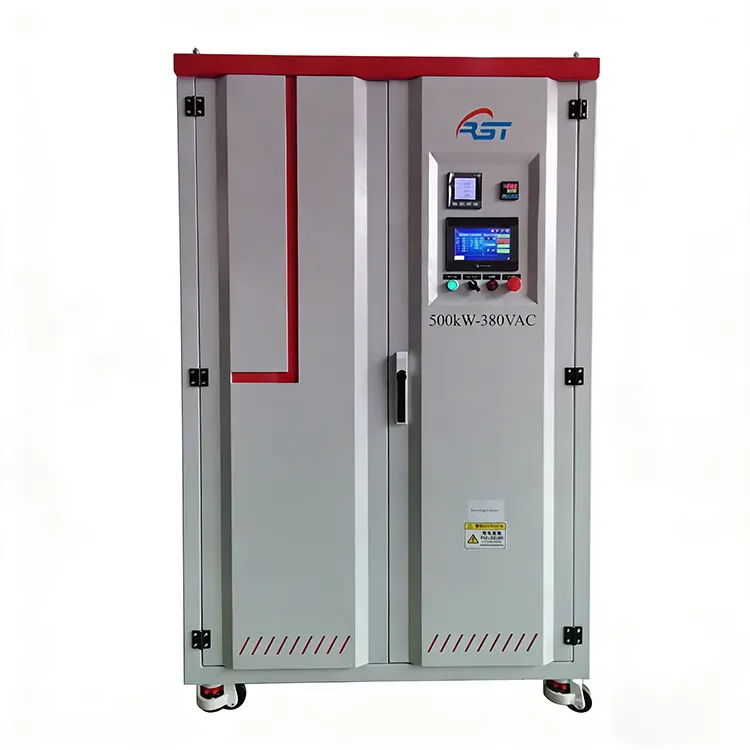

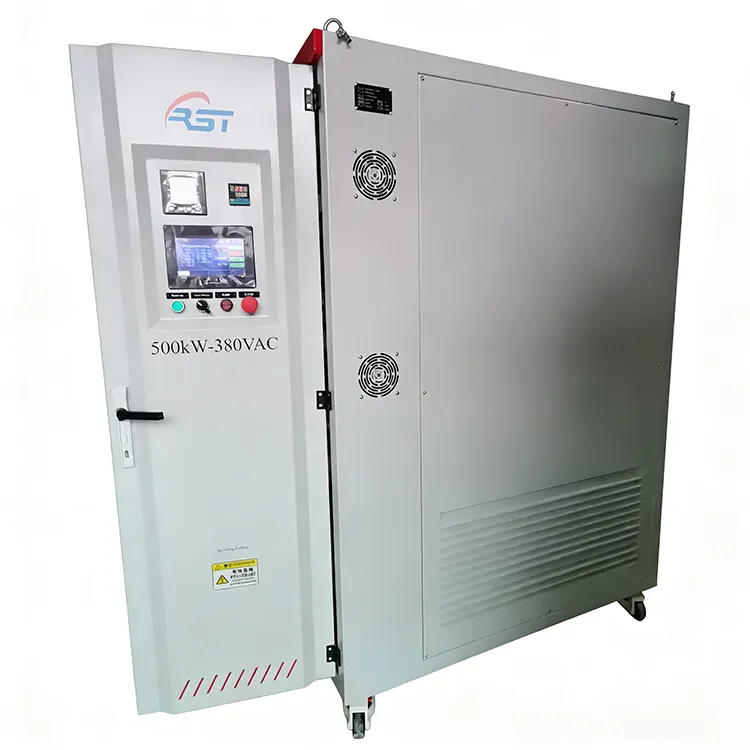

500KW 380V AC Load Bank

RST Electricin 500 kW AC Resistive Load Bank edustaa suuritehoisen testaustekniikan eturintamaa. Tämä 500 kW 380 V AC Load Bank toimii 380 V AC (50/60 Hz) jännitteellä ja käyttää modulaarista vastuspankkiarkkitehtuuria, jonka vähimmäisporraskuorma on 5 kW, mikä mahdollistaa todellisten sähkökuormien rakeisen simuloinnin. Yksikkö on varustettu erittäin tarkalla CET PMC -sarjan tehomittarilla, joka näyttää jännitteen (L-N/L-L), virran, aktiivi-/lois-/näennäistehon, tehokertoimen, taajuuden ja kumulatiivisen energian – kaikki elävällä 7 tuuman HMI-kosketusnäytöllä. Rakennettu kestämään ankaria ympäristöjä, runko on valmistettu paksusta kylmävalssatusta teräksestä, jossa on monivaiheinen korroosionestopinnoite. Pakkoilmajäähdytysjärjestelmä käyttää säädettävänopeuksisia puhaltimia itsenäisillä lämpöantureilla, jotka säätävät automaattisesti ilmavirtaa reaaliaikaisten kuormitustarpeiden perusteella tehokkuuden maksimoimiseksi ja akustisen melun minimoimiseksi. Automaattista testausta varten latauspankki tukee etäkäyttöä RS485/Modbus-RTU:n, Ethernet/IP:n tai PC-pohjaisen ohjelmiston kautta, mikä mahdollistaa saumattoman integroinnin olemassa oleviin SCADA-järjestelmiin tai mukautettuihin testiprotokolliin. Yli 15 vuoden erikoistuneen valmistuskokemuksen ansiosta RST Electric varmistaa, että jokaiselle yksikölle tehdään kattava tehdashyväksyntätestaus (FAT) ennen toimitusta sekä kalibroidut testiraportit.

1. Ultra-hieno kuormitusresoluutio - 5 kW:n askeleet mahdollistavat kuormituksen vaihteluiden tarkan simuloinnin, mikä on kriittistä säätimen ja AVR:n testauksessa.

2. Älykäs lämmönhallinta - PID-ohjatut puhaltimet ylläpitävät optimaalisia vastusten lämpötiloja, pidentäen käyttöikää ja vähentäen akustista melua.

3. Kattava turvallisuusarkkitehtuuri - Kaksivaiheinen ylikuumenemissuoja riippumattomilla antureilla; vaihehäviön ja jännitteen epätasapainon havaitseminen.

4. Industry 4.0 Ready - Standard Ethernet/Modbus TCP -liitäntä mahdollistaa etävalvonnan ja integroinnin laitoksen automaatiojärjestelmiin.

5.Käyttäjäkeskeinen HMI - Intuitiivinen 7 tuuman kosketusnäyttö, jossa on graafiset kuormitusprofiilit, reaaliaikaiset trendit ja yhden kosketuksen testiesiasetukset.

6. Parallel Operation Capability - Master-slave-tila mahdollistaa useiden yksiköiden yhdistämisen usean megawatin testaukseen ilman monimutkaisia ​​ulkoisia ohjaimia.

7. Heavy Duty Mobility - Vahvistettu runko nelisuuntaisilla trukkien taskuilla ja nostokorvakkeilla, jotka on suunniteltu helpottamaan työpaikan siirtämistä.

Tekniset tiedot

Sovellusskenaario 500 kW 380 V AC Load Bank

● Lämpö- ja kaasuvoimalaitokset – Höyryturbiinien, kaasuturbiinien ja dieselgeneraattoreiden käyttöönotto ja rutiinikuormitustestaus 500 kW:iin asti.

● Hyperscale-palvelinkeskukset – usean megawatin UPS-järjestelmien, varageneraattoreiden ja tehonjakeluyksiköiden (PDU:iden) validointi huippukuormitusolosuhteissa.

● Uusiutuvan energian puistot - Testaa energian mittakaavan aurinkoinverttereitä, tuuliturbiinimuuntimia ja akkuenergian varastointijärjestelmiä (BESS) täydellä nimellisteholla.

● Raskas teollisuus – suurten oikosulkumoottorien, taajuusmuuttajien (VFD) ja voimalaitosten tehoinfrastruktuurin kuormitustestaus.

● Offshore & Marine - Soveltuu alustan generaattorien testaukseen, aluksen sähköjärjestelmän validointiin ja porauslaitteiden sähkölaitteisiin.

● Tutkimus- ja sertifiointilaboratoriot – Tarkkojen resistiivisten kuormien tarjoaminen tuotekehitystä, tyyppitestausta ja verkkokoodien noudattamisen todentamista varten.

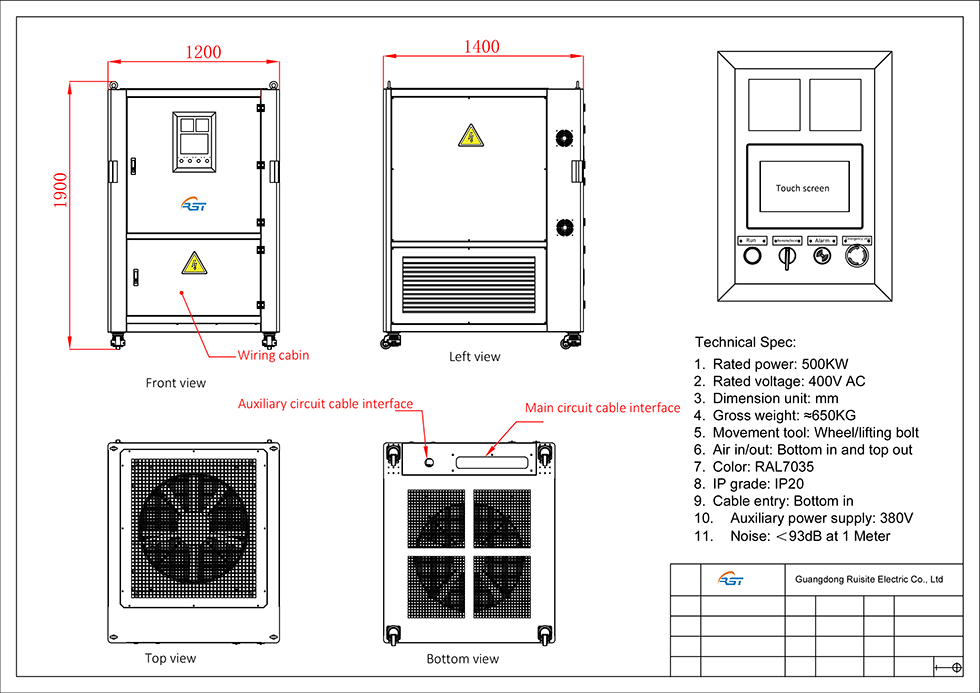

Piirustus ja mitat

Paketti ja lähetys

RST Electric käyttää tiukkaa pakkausprotokollaa kaikkeen 500 kW 380 V AC Load Bank -vientiin. Jokainen yksikkö kääritään ensin VCI-kalvoon (Vapor Corrosion Inhibitor) suojaamaan kosteudelta, minkä jälkeen ne päällystetään useilla kerroksilla teollista joustavaa käärettä. Raskaat teräsvanteet kiinnittävät kuorman vahvistettuun vientilavaan, ja koko kokoonpano on suljettu mittatilaustyönä valmistettuun kaasuvapaaseen vanerilaatikkoon, joka on ISPM 15 -standardien mukainen. Lentorahtia varten tarjoamme iskun- ja kallistusosoittimia käsittelyolosuhteiden seuraamiseksi. Kaikki lähetykset sisältävät kattavan dokumentaation: pakkausluettelot, kauppalaskut, alkuperätodistukset ja tehtaan testiraportit. Teemme yhteistyötä maailmanlaajuisten huolitsijoiden kanssa tarjotaksemme joustavia toimitusvaihtoehtoja - FCL, LCL, lentorahti tai ovelta ovelle -pikakuljetus - varmistaaksemme, että laitteet saapuvat ajoissa ja täydellisessä kunnossa.

Kun luotettavuus kohtaa tehon, RST Electric näyttää tietä.

Kun luotettavuus ja suuri tehotarve kohtaavat, RST Electric on aina alan eturintamassa tarjoten sinulle korkealaatuista 500 kW 380 V AC Load Bankia. Olemme laillinen kiinalainen valmistaja. Tuotesuunnittelusta, komponenttien hankinnasta tuotannon valmistukseen ja laadunvalvontaan, jokainen vaihe on tiukasti hallinnassamme. Tämä varmistaa tuotteiden vakaan laadun ja säästää keskilinkkejä, jolloin voit nauttia tehtaan suorista toimitushinnoista ilman piilokuluja ja saavuttaa korkeammat hankintakustannukset.

Kehityshistoria

Vuodesta 2008 lähtien olemme omistautuneet suuritehoisten kuormakoteloiden tutkimukseen ja valmistukseen. Meillä on ISO 9001 -sertifioitu tehdas, jonka kokonaispinta-ala on yli 7000 neliömetriä ja varustettu automatisoidulla kokoonpanolinjalla. Tuotannon tehokkuus ja laadunvalvontakykymme ovat jatkuvasti alan eturintamassa. Meillä on ammattitaitoinen sisäinen T&K-tiimi, joka on aina keskittynyt lämmönhallintateknologian ja ohjausohjelmiston innovointiin ja päivittämiseen, optimoiden jatkuvasti tuotteiden suorituskykyä vastaamaan eri teollisuudenalojen huippuluokan testausvaatimuksia. Ennen kuin jokainen kuormalaatikko lähtee tehtaalta, kalibrointiinstrumentilla suoritetaan 100 % täyden kuorman ikääntymistestit sen varmistamiseksi, että tuote voi toimia vakaasti toimituksen jälkeen ja poistaa kaikki laaturiskit.

Tuotemarkkinat

Vuosien varrella meistä on tullut luotettava toimittaja asiakkaille yli 50 maassa ympäri maailmaa, ja asiakkaita sijaitsevat esimerkiksi Yhdysvalloissa, Saksassa, Yhdistyneissä arabiemiirikunnissa, Singaporessa, Australiassa ja muilla alueilla. Meillä on laaja kokemus alalta muun muassa sähköntuotannosta, datakeskuksista, uusiutuvasta energiasta ja raskaasta teollisuudesta. Jos tarvitset asiakastapaustutkimuksia ja referenssimateriaaleja vastaaviin suuritehoisiin projekteihin, voimme toimittaa ne milloin tahansa. Tarjoamme kattavat räätälöidyt palvelut. Jännitevaihtoehtoja ovat 380V, 400V, 415V, 480V ja 690V. Voimme saavuttaa myös 11kV jännitetarpeen yhdistämällä alaspäinmuuntajaan. Koteloiden suojausluokat ovat IP23 sisätyyppi, IP54 ulkotyyppi ja IP56 merikäyttöluokka. Ohjausmenetelmät voidaan päivittää edistyneeseen PLC:hen, langattomaan kaukosäätimeen, mobiilisovellusten ohjaukseen, ja niitä voidaan myös mukauttaa SCADA-integraatiolla. Mittausmenetelmiksi voidaan valita tarpeiden mukaan perustyyppi, sähkönlaadun analysaattori tai monipistelämpötilan valvonta.

Mitä tulee huoltopalveluun

Toimituksen ja myynnin jälkeisten toimitusten osalta räätälöidyn 500 kW 380 V AC Load Bankin vakiotoimitusaika on 20-25 työpäivää. Tarjoamme täydellisiä teknisiä materiaaleja useilla kielillä, kuten englanniksi, espanjaksi, ranskaksi ja arabiaksi. Samalla voimme järjestää ammattitaitoiset insinöörit toimittamaan paikan päällä asiakkaan tarpeiden mukaisia ​​käyttöönotto- ja koulutuspalveluita varmistaen, että koko hankinta- ja käyttöprosessisi on suojattu.

Projektitapaukset

1. Hankkeen tausta

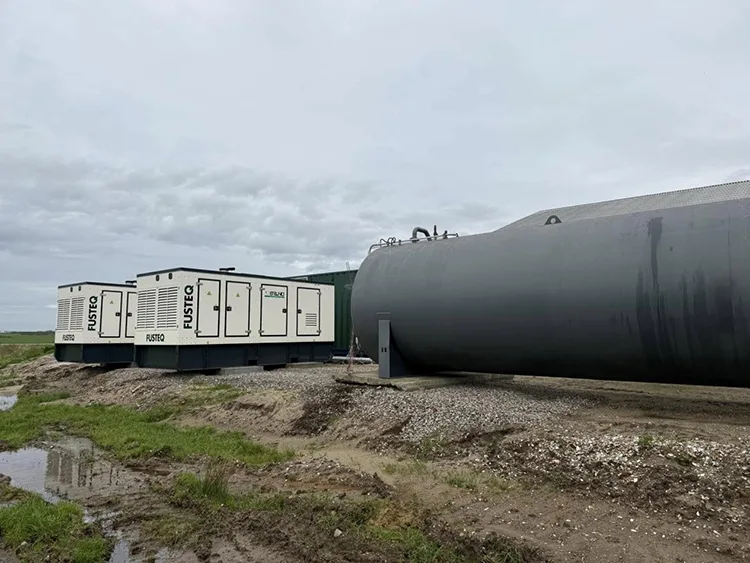

Tanskalaisen asiakkaan energiatekniikan projekti sisältää paikallisen lämpövoimalan, datakeskuksen ja uuden energiavaraston vastaanottotarkastuksen. 400 V:n dieselgeneraattoreiden, UPS- ja BESS-laitteiden säännöllisen käyttöönoton ja tehdastestauksen aikana perinteisissä kuormituslaitteissa on karkeat kuormituksen säätövaiheet, alhainen mittaustarkkuus ja ei keskitettyä etäohjaustoimintoa, eivätkä ne pysty suorittamaan pitkäkestoista täyskuormitusta jatkuvaa ikääntymistestiä, mikä tuo piileviä riskejä tehotuotteen toimitukseen ja paikan päällä olevaan verkkotoimintaan. RST Electric räätälöity standardinmukainen 500 kW 400 V PF=1,0 AC resistiivinen kuormapankki tiukasti EU:n paikallisten tehotestausstandardien mukaisesti, jotta voidaan ratkaista asiakkaan täyden kuorman tarkastusvaatimukset useille teholaitteille.

2. Tekniset keskeiset tiedot ja suunnittelun edut

Sähköinen Ratingl

Kokonaisnimellisteho: 500kW, kolmivaiheinen AC400V tähtiliitäntä, PF=1 puhdas resistiivinen kuorma, nimelliskäyttövirta 722A

Kuorman säätö: 11 voimansiirtoa, pienin yksivaiheinen kuorma 25 kW, vastustoleranssi ±5 %

Kestää jännitettä: AC2500V/50Hz 1 min ilman rikkoutumista tai kipinöitä; erittäin tarkka tehomittari, näytön tarkkuus: 0,1V/0,1A/0,1kW/1Hz

Ympäristön kunto: Käyttölämpötila: -10℃~+55℃, Max RH≤95% päivittäinen keskiarvo ilman kondensaatiota, Asennuskorkeus ≤2000m, sisätyöympäristö.

Materiaali- ja rakenneominaisuudet

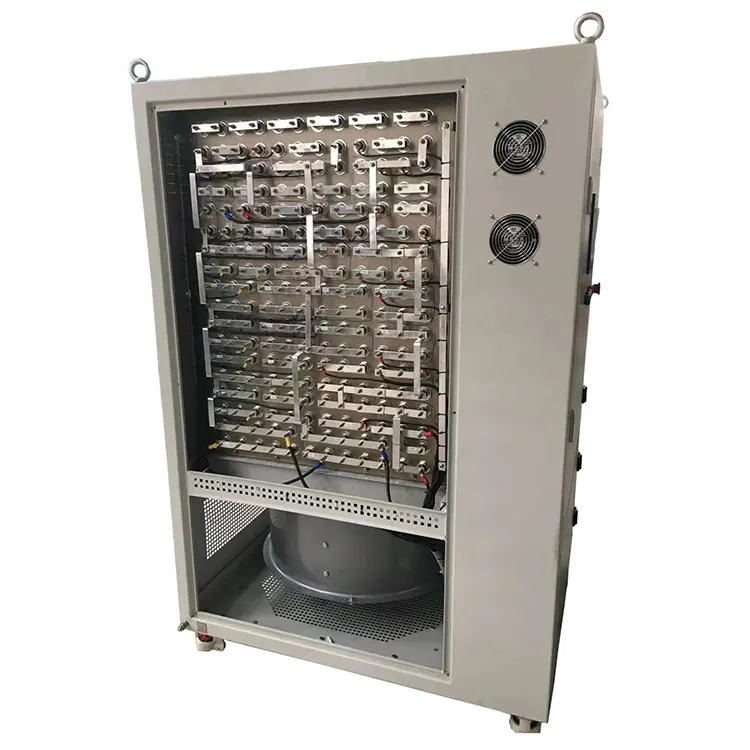

(1) Vastusydin: Matala TCR-seosvastuselementit, joilla on alhainen lämpötilan nousu ja erinomainen lämmönpoistokyky, vakaa suorituskyky pitkän jatkuvan täyden kuormituksen aikana.

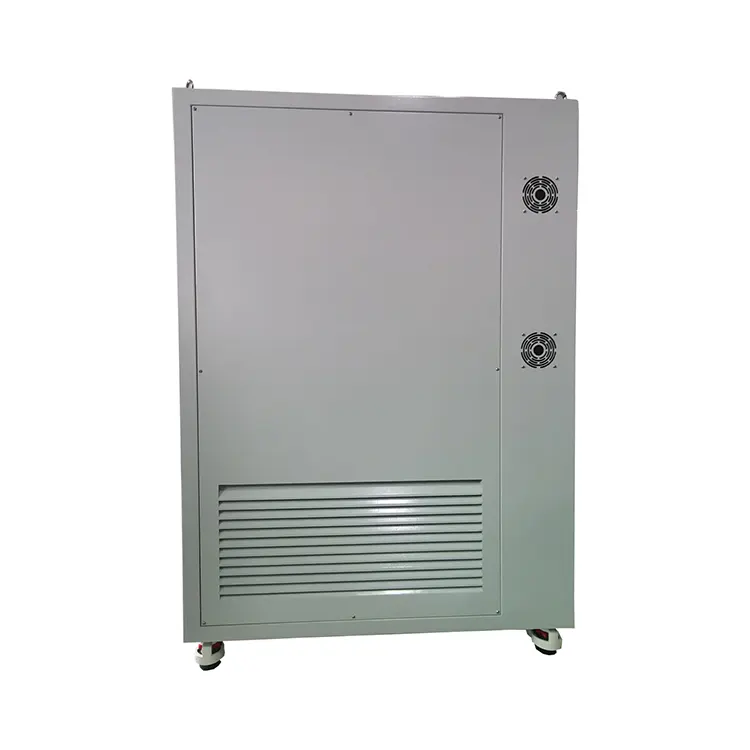

(2) Pakotettu jäähdytysjärjestelmä: Alhaalta sisäänpäin ylhäältä ulos pakotettu vaihtuvanopeuksinen ilmanjäähdytysrakenne, joka on varustettu PID-nopeutta säätelevillä tuulettimilla, säätelee automaattisesti ilmavirtaa reaaliaikaisen kuormituksen perusteella käyttömelun vähentämiseksi ja laitteiden käyttöiän pidentämiseksi.

(3) Monikerroksinen turvasuojajärjestelmä: Ylikuormitus, ylijännite, hätäpysäytys ja ylikuumeneminen neljä pääsuojaa sekä vaihehäviö ja kolmivaiheinen epätasapainon valvonta; itsenäinen lämpötila-anturikomponentti, joka laukaisee hälytyksen, kun tapahtuu epänormaalia ylikuumenemista.

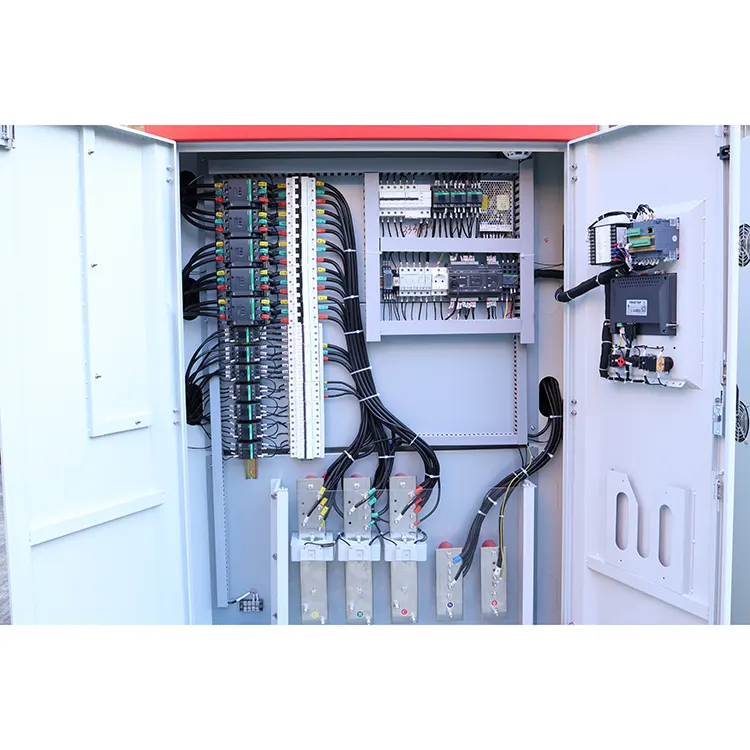

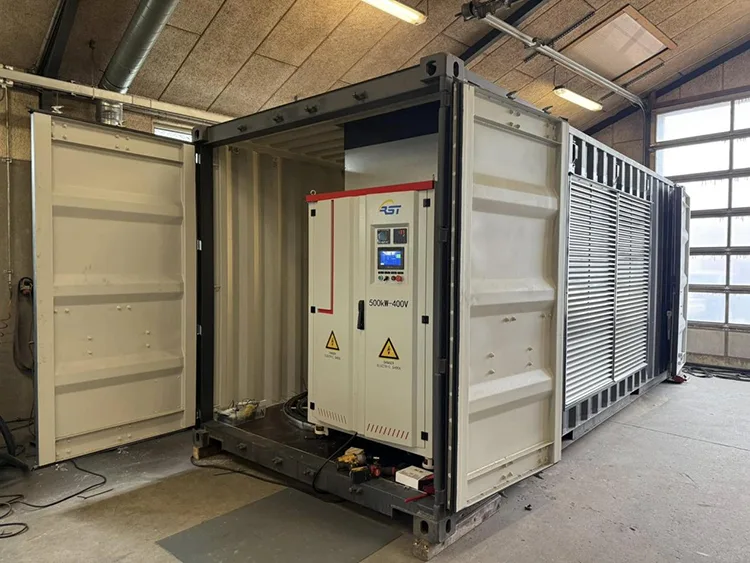

(4) Kaapin rakenne: Raskas kylmävalssattu teräskaappi monikerroksisella korroosionestopinnoitteella, IP20/IP23 sisätilojen suojaus, mitat L1150×D1300×K1900mm, nettopaino 540kg, F-luokan eristys; jaettu johdotus virtakiskolle, puhallinpiirille ja kaukosäätimen signaaliliittimelle, kätevä kenttäjohdotukseen ja liitäntään asiakkaan ohjauskaappiin.

(5) Kaksoisohjaustila: Paikallinen 7 tuuman HMI-kosketusnäyttö; etä-RS485 Modbus RTU -kommunikaatio, joka tukee PC- ja SCADA-keskitettyä automaattista testausta; master-slave rinnakkaistoiminto useiden yksiköiden yhdistämiseen MW-tason yhdistettyyn kuormitustestaukseen.

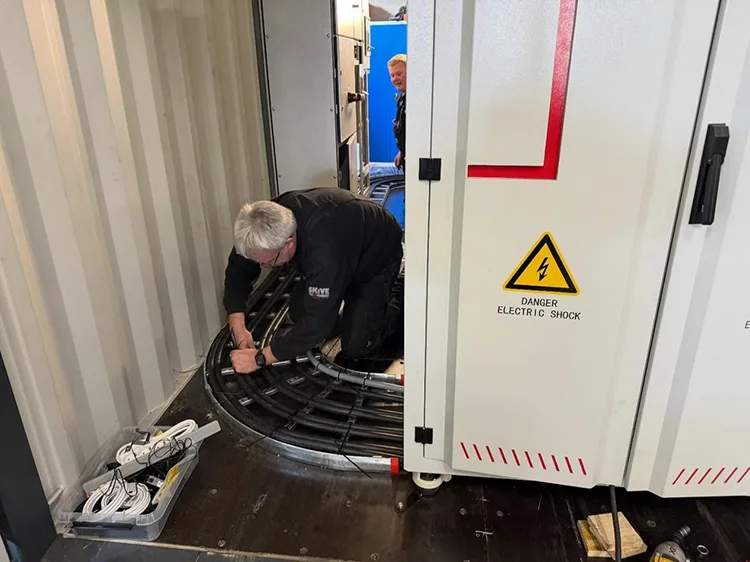

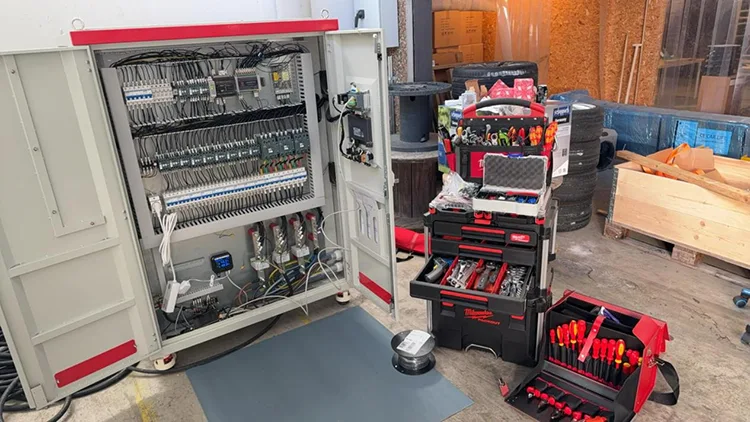

3. Onsite-asennus- ja käyttöönottostandardi

1). Asennusrakenne noudattaa EU:n voimalaitteiden asennusspesifikaatiota; erilliset johdotukset tehosilmukalle, puhaltimen ohjauslinjalle ja mittaussignaalilinjalle; kaappi kiinnitetty varattujen nostokorvakkeiden ja trukin reikien kautta, luotettava PE maadoitus.

2). Käyttöönottotesti sisältää puhaltimen ohjauksen tarkastuksen, ilmakanavan sileyden tarkastuksen ja eristysvastustestin; muodollinen pääsy asiakkaan teholaitteisiin vasta, kun kaikki virheenkorjauskohteet ovat läpäisseet FAT-tehdastarkastuksen.

3). Käyttösääntö: Puhdista säännöllisesti ilman tulo- ja poistoilmasuodattimet ilman tukkeutumisen ja epänormaalin lämpötilan nousun estämiseksi; ei tulenarkoja esineitä pinottu kuormakaapin ympärille pitkän jatkuvan kuormitustestin aikana.

4. Vianetsintä ja myynnin jälkeinen huoltopalvelu

Yleiset paikan päällä esiintyvät viat, mukaan lukien epänormaali ylikuumeneminen, vastuksen oikosulku, etäyhteyshäiriö ja väärä ylilämpötilahälytys, on lueteltu virallisessa huoltokäsikirjassa;

Säännöllinen tarkastusstandardi: Säännöllinen kaapin sisäinen pölypuhdistus ja tuulettimen huolto 3–6 kuukauden välein; Ota käyttöön 1000 V megaohmimittari säännöllistä eristystarkastusta ja vastaavaa kestojännitetestiä varten.

Takuuaika: 12 kuukautta paikan päällä tapahtuneen käyttöönoton jälkeen tai 18 kuukautta toimituspäivästä (sen mukaan, kumpi tulee ensin). Ilmainen korjaus ja komponenttien vaihto tehtaan valmistusvirheille; elinikäinen varaosien toimitus ja maailmanlaajuinen tekninen etäopastus takuun jälkeisille asiakkaille, valinnainen paikan päällä tapahtuva käyttöönottopalvelu Euroopassa.

5. Projektin tulos

1). Tarkka asteittainen kuormitus kuluttaa täysin testien redundanttia tehoa, toteuttaa asiakkaan generaattorin, UPS:n ja energian varastointilaitteiden täyden syklin täyden kuormituksen tarkastuksen ja eliminoi epätäydellisten testitietojen riskin.

2). Älykäs kaksoisohjaus ja monisuojausrakenne takaavat vakaan pitkän käyttötunnin, nollan ylikuumenemisen ja turvallisuusvian asiakkaan pitkäaikaisen todellisen käytön aikana.

3). Modulaarinen vakiorakenne vähentää huomattavasti päivittäistä huoltotyötä, mikä vähentää selvästi asiakkaan myöhempiä käyttö- ja ylläpitokustannuksia.

Ota yhteyttä RST Electriciin, jos tarvitset räätälöityjä suuritehoisia 500 kW 380 V AC -kuormituspankkeja eurooppalaisia ​​generaattori-, datakeskus- ja uusia energiaprojekteja varten. Pyydä ilmainen tekninen ehdotus ja tarjous.
