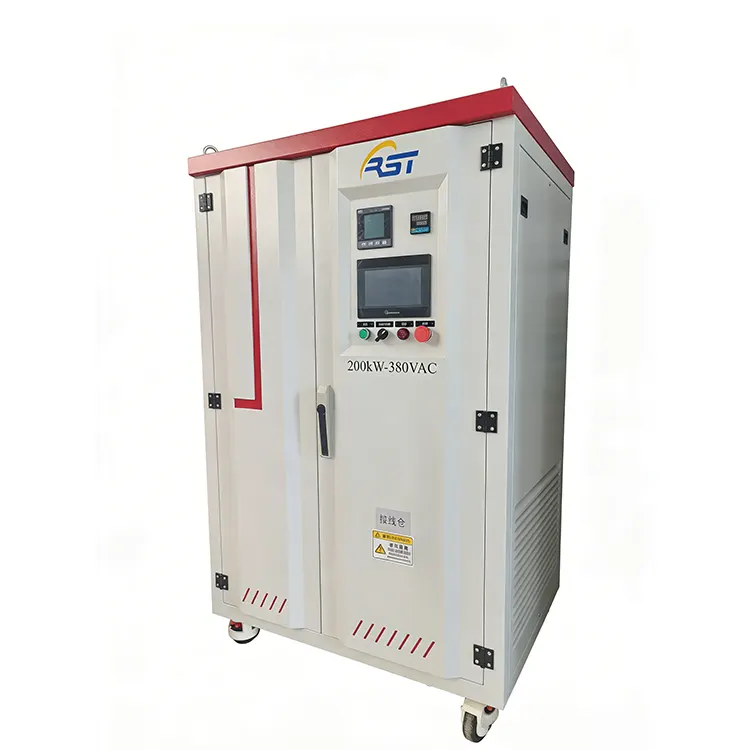

RST Electricin 200 kW AC Resistive Load Bank on monipuolinen testausratkaisu, joka on räätälöity keskikokoisiin tehontarkistustehtäviin. Tämä 200 kW:n resistiivinen kuormituspankki soveltuu 400 V AC-järjestelmiin 50/60 Hz:n taajuudella, ja siinä on porrastettu kuormituksen säätö vähintään 1 kW:n askeleella, mikä mahdollistaa diesel-/kaasugeneraattoreiden, UPS-järjestelmien ja aurinkoinvertterien todellisen sähkökuormituksen tarkan simuloinnin. kontaktorit, teollisuustason PLC) takaavat pitkän aikavälin luotettavuuden.
Yksikkö sisältää CET PMC -sarjan monitoimimittarin reaaliaikaiseen, luokan 0.5 tarkkaan jännitteen, virran, tehon ja taajuuden näyttöön. Saatavana valinnaisella kaukosäätimellä PC-ohjelmiston tai Modbus-RTU:n (RS485) kautta, se mukautuu saumattomasti automatisoituihin testiympäristöihin. Käytetäänpä sitä datakeskuksissa, aurinkovoimaloissa tai teollisuuslaitoksissa, tämä kuormituspankki tarjoaa kriittisissä tehotestauksissa vaaditun tarkkuuden ja kestävyyden.
|
Parametri |
Erittely |
|
Malli |
RST-200kW-400V |
|
Kuorman tyyppi |
Resistiivinen (puhdas resistiivinen, tehokerroin = 1,0) |
|
Nimellisjännite |
AC 400V / 415V / 440V (muokattavissa) |
|
Taajuus |
50 Hz / 60 Hz (automaattinen tunnistus) |
|
Vaiheiden lukumäärä |
3-vaiheinen 4-johdin (3P4W) + maadoitus (muokattavissa) |
|
Nimellisteho |
200 kW @ PF 1.0 |
|
Ohjausteho (aux.) |
AC 400V (3P4W) tai ulkoinen 220V yksivaiheinen (käyttäjän valittavissa) |
|
Lataa vaiheen resoluutio |
1kW min. Vaihe Kokoonpano: 1kW + 2kW × 2 + 5kW + 10kW × 2 + 20kW + 50kW × 3 Latausaskelkonfiguraatio on täysin muokattavissa pyynnöstä. |
|
Suojaustoiminnot |
Oikosulkusuoja, ylivirtasuoja, ylijännitesuoja, puhaltimen vikasuoja (ilmamäärän lukitus), ylikuumenemissuoja (automaattinen kuormanpoisto + hälytys), hätäpysäytys. |
|
Mittausparametrit |
Reaaliaikainen näyttö: 3P jännite, virta, aktiivinen teho (kW), loisteho (kVAR), näennäisteho (kVA), tehokerroin, taajuus. |
|
Näytön tarkkuus |
Luokka 0.5 (IEC-standardi) |
|
Lataustarkkuus |
±3 % (kokonaisuudessaan) / ±5 % (askelta kohti) |
|
Jäähdytysmenetelmä |
Pakotettu ilmajäähdytys (alhainen imu / yläpoisto tai vaakasuora). Automaattinen puhaltimen käynnistys/pysäytys lukittuna kuormakontaktoreihin. |
|
Alustan rakentaminen |
Räätälöity metallilevy, kylmävalssattu teräslevy sähköstaattisella muoviruiskulla. |
|
IP-suojaustaso |
Vakio: IP20 (sisä) Valinnainen: IP23 (tipunkestävä) / IP54 (ulkon säänkestävä) |
|
Liikuntamenetelmä |
Ylänostokorvakkeet + haarukkatrukin pohjakanavat + raskaat pyörät (valinnainen). |
|
Käyttömäärä |
Jatkuva toiminta (24/7) |
|
Melutaso |
≤ 75 dB 3 metrin etäisyydellä |
|

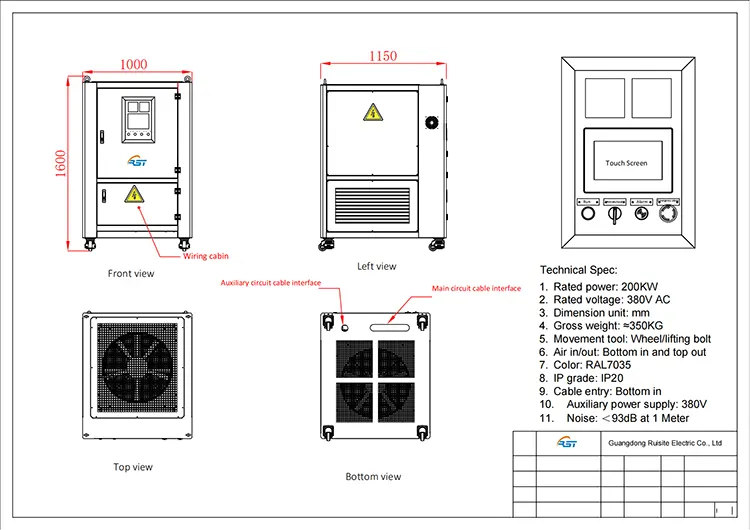

Mitat (L × S × K) |
950mm × 1150mm × 1650mm (muokattavissa) |
|
Paino |
Noin 350kg (riippuen vaihtoehdoista) |
|
Väri |
RAL 7035 (harmaa) / muokattavissa |
|
Mittarin merkki |
CET (China Electric Tech) PMC-sarja tai vastaava huippuluokan merkki. |
|
Pääkomponentit |
Kontaktori: Schneider / ABB; PLC: Siemens / Delta; Vastus: Ni-Cr-seos (itse kehitetty). |
|
Viestintä |
RS485 + Modbus-RTU (standardi). Ethernet / TCP/IP (valinnainen). |
|
Toimituslista |
AC Load Bank × 1, Test Report × 1, Instruction Manual (englanniksi) × 1, Software CD × 1, RS485 Converter × 1 (kaukosäädinvaihtoehtoa varten). |
1 kW:n vähimmäisaskel mahdollistaa tarkan simulaation tyhjäkäynnistä 200 kW:n täyteen kuormaan ja tukee erilaisia testausvaatimuksia pienistä akkulatureista suuriin generaattorisarjoihin.
Nopeat kuormitusaskelmuutokset (sähkökäyttöiset ja pidetyt kontaktorit) mahdollistavat todellisten kuormitusolosuhteiden dynaamisen simuloinnin, mukaan lukien äkilliset kuormituksen hylkäystestit ja transienttivasteanalyysi.
Hyödynnä maailmankuulujen merkkien komponentteja: Schneider/ABB-kontaktorit, teollisuustason PLC ja itse kehitetyt nikkeli-kromiseoksesta valmistetut vastuselementit (ruostumaton teräsvaippa, 3 vuoden takuu).

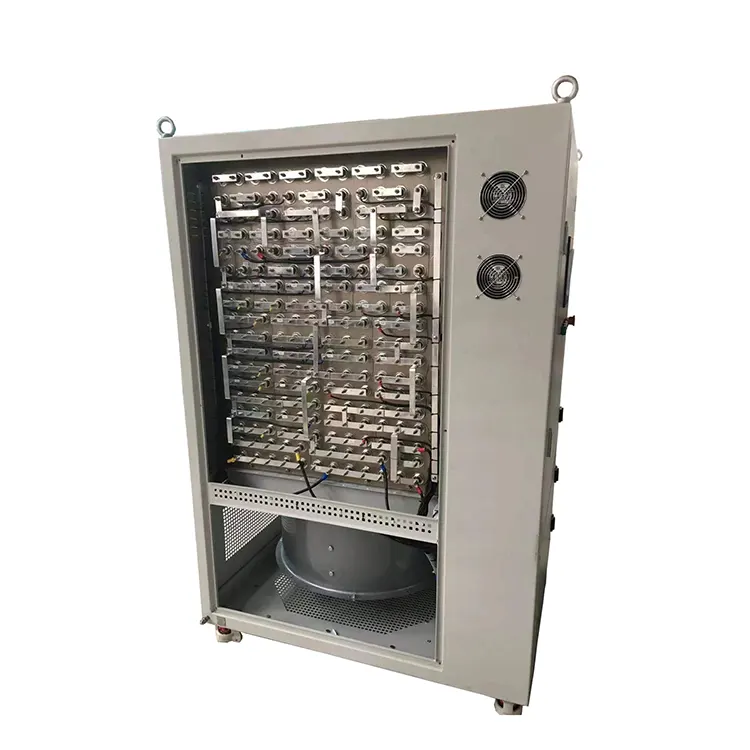

Resistiiviset elementit asennettu helposti saavutettaviin, ulos vedettäviin lokeroihin. Modulaarinen rakenne yksinkertaistaa huoltoa, vähentää seisokkeja ja alentaa kokonaiskustannuksia.
Vakio: Painikepaneeli digitaalisilla mittareilla;
Valinnainen: 7 tuuman värillinen kosketusnäyttö HMI, jossa on ohjelmoitava logiikkaohjain (PLC), joka mahdollistaa mukautetut automaattiset testisekvenssit. Käyttäjät voivat esiasettaa kuormitusprofiileja (useita vaiheita kestoineen) täysin automaattista generaattorin validointia varten.

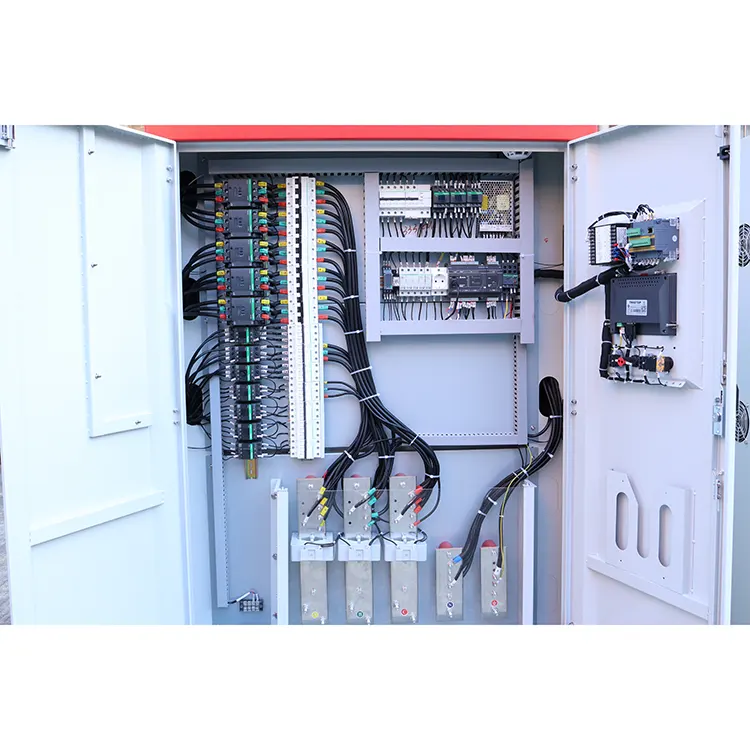

Ylilämpötilan valvonta automaattisella kuormanpoistolla, tuulettimen vikojen havaitseminen kuormituksen lukituksella, haaroituspiirin sulakkeet jokaisessa kuormitusvaiheessa (maks. 50 kW haaraa kohti), hätäpysäytyspainike ja erilliset ohjaus-/lämpöosastot herkän elektroniikan lämpövaurioiden estämiseksi.
200 kW:n resistiivinen kuormituspankki on ihanteellinen käyttöönottoon, kuormitustestaukseen, säännöllisiin luotettavuusharjoituksiin ja moottorin märkäpinoamisen (palamattoman polttoaineen kertymisen) estämiseen minimaalisella kuormitussäädöllä. Täyttää NFPA 110 -standardit hätävalmiusvirtajärjestelmille.
Vahvistaa 3-vaiheisten UPS-yksiköiden suorituskyvyn, käyttöajan (akun purkaustesti) ja tehokkuuden datakeskuksissa, sairaaloissa ja kriittisen infrastruktuurin tiloissa.
Testaa verkkoon kytkettyjä ja verkon ulkopuolisia invertteriä kontrolloiduilla resistiivisillä kuormituksilla varmistaakseen tehon, lämpösuorituskyvyn ja verkon yhteensopivuuden.
Arvioi akun ja invertterin suorituskykyä ESS-sovelluksissa, mukaan lukien lataus-/purkaussyklin testaus ja järjestelmän validointi.
Varmistaa vaihtovirtalähteiden ja virranjakeluyksiköiden (PDU) luotettavuuden valmistusympäristöissä, autotehtaissa ja ilmailulaitoksissa.
|
Ohjaustila |
Kuvaus |
|
Paikallinen käsikirja |
Teollisuusluokan painikekytkimet LED-merkkivaloilla. Jokainen latausvaihe voidaan kytkeä päälle/pois manuaalisesti. Monitoiminen digitaalinen mittari näyttää kaikki sähköiset parametrit. |
|
Paikallinen PLC + HMI |
7 tuuman värillinen kosketusnäyttö. Ohjelmoitavat automaattiset latausprofiilit, tietojen kirjaaminen, reaaliaikaiset trendikaaviot ja USB-tietojen vienti. Salasanalla suojatut käyttöoikeustasot. |
|
PC-etäohjelmisto |
Windows-pohjainen ohjelmisto mahdollistaa täyden kuorman pankin ohjauksen kannettavasta tietokoneesta/PC:stä. Automaattiset latausprofiilit, reaaliaikainen kaavion näyttö, tietojen tallennus ja testiraporttien luominen (vietävissä Exceliin/Wordiin/JPG:hen). |
|
Modbus-RTU (RS485) |
Vakioviestintärajapinta integroitavaksi kiinteistönhallintajärjestelmiin (BMS), SCADA:hin tai olemassa olevaan automaatioinfrastruktuuriin. Modbus-rekisterit kaukoilmaisua ja tiedonkeruuta varten. |
RST Electric varmistaa jokaisen 200 kW:n resistiivisen kuormituspankin turvallisen ja oikea-aikaisen toimituksen:
Suojapakkaus – Teollisuuslaatuinen antistaattinen ja kosteutta suojaava kalvokääre, joka on sijoitettu räätälöityyn korkeatiheyksiseen vaahtomuovipehmusteeseen, jossa on vahvistettu vanerikotelo raskaille yksiköille.
Rakenteellinen kiinnitys – Sisäiset jäykistävät ja iskuja vaimentavat pehmusteet estävät komponenttien siirtymisen tai tärinävauriot kuljetuksen aikana.
Liittimen ja ohjauspaneelin suojaus – Liitäntöjen kannet on suljettu kutistekorkilla, ohjauspaneeli on kääritty kuplakalvolla ja kulmasuojat pölyn, kosteuden ja iskujen estämiseksi.
Dokumentaatio – Mukana pakkausluettelo, tehdastestiraportti, resistanssimittaustodistus, lämpökytkin/NTC-tietolehti, kytkentäkaavio ja asennusopas.
Rahtivaihtoehdot –
Pikakuriiri (DHL/FedEx/UPS) näyteyksiköille;
Lentorahti pienille ja keskisuurille erille;
Merirahti (20 FT/40 FT kontti) irtotavaratilauksille, puulavalla ja vanteilla trukkien käsittelyä varten.
Tulli ja vaatimustenmukaisuus – Vientistandardin mukaiset kaasutetut vanerikotelot, jotka ovat ISPM-15:n mukaisia kansainvälisiä toimituksia varten.
Kun suuren kapasiteetin kuormitustestaus täyttää jatkuvan käytön luotettavuuden, RST Electric toimittaa.
Sertifioitu Kiinassa toimiva valmistaja, joka on erikoistunut suuritehoisiin resistiivisiin kuormituspankkeihin (1kW – 500kW+) generaattoreiden, UPS-laitteiden ja akkujen testausta varten.
Talon sisäinen elementtien käämitys, hitsaus, kokoonpano ja lämpökalibrointi – täydellinen laadunvalvonta saman katon alla.
Tehdaskohtainen hinnoittelu läpinäkyvällä rakenteella, ei välikäsiä, ei piilokustannuksia.
ISO 9001:2015 sertifioidut tilat, joissa on omat tuotantolinjat raskaille kuormapankeille.
100 % testaus ennen toimitusta:
Porrastettu/jatkuva tehokuormitustesti (0 → 25 % → 50 % → 75 % → 100 %)
Eristysvastus ja korkeajännitekestävyys
Tuulettimen lukitus ja lämpösuoja (ylilämpötilan katkaisu)
Ohjausliitännän tarkistus (etä/paikallinen, PLC, PC)
Suunnittelutiimi, jolla on kokemusta lämpösimulaatiosta, ilmavirran suunnittelusta ja kuormitusaskeleen tarkkuuden kalibroinnista.
Todistettu toimittaja generaattorivalmistajille, UPS-integraattoreille, datakeskuksille, telakoille ja sähkölaitoksille.
Viedään yli 40 maahan, mukaan lukien Saksa, Yhdysvallat, Japani, Australia ja Arabiemiirikunnat.
Kansainvälisten testausstandardien syvällinen ymmärtäminen:
IEC 60146, IEC 61000 (EMC)
UL 508A (teolliset ohjauspaneelit)
NEMA ICS 10, GB/T 13675
|
Ominaisuus |
Vaihtoehdot |
|
Nimellisteho |
200kW (muut arvot: 50kW / 100kW / 300kW / 500kW saatavilla) |
|
Kuorman tyyppi |
Puhdas resistiivinen (PF=1.0) / R-L / R-C muokattavissa |
|
Jännite |
AC 400V / 415V / 440V / 480V / 690V (muokattavissa) |
|
Vaiheet |
3P3W / 3P4W + maadoitus / yksivaiheinen |
|
Lataa vaiheen resoluutio |
1kW, 5kW, 10kW tai portaaton (SCR-ohjattu) |
|
Ohjaustila |
Manuaalinen (vaihto/painike) / kaukosäädin (kuiva kosketin) / PLC / PC (RS485 Modbus) |
|
Näyttö |
Digitaalinen (V, A, kW, Hz, PF, käyttöaika) / Kosketusnäyttö HMI |
|
Jäähdytys |
Pakotettu ilma (aksiaalipuhallin) / Kanava kaukoilmanpoisto |
|
Kotelo |
IP23 (sisä) / IP54 (ulko) – säänkestävä säleikkösuojauksella |
|
Suojaukset |
Ylilämpötila, tuulettimen vika, oven lukitus, hätäpysäytys |
|
Yhteys |
Camlock / Kuparikisko / Kaapelikenkäpääte |
|
Tiedon kirjaus |
Valinnainen: USB-vienti / SD-kortti / PC-ohjelmisto testiraportin luomiseen |
Toimitusaika:
Vakiokokoonpano 200 kW: 15–20 päivää
Täysin mukautettu (PLC, kosketusnäyttö, tiedon kirjaus): 25–35 päivää
Vakiotakuu 18 kuukautta, laajennetut vaihtoehdot saatavilla (jopa 36 kuukautta)
Elinikäinen tuki sisältää:
Etävianmääritys ja laiteohjelmistopäivitykset
Load Bank -kalibrointipalvelu (vuosittainen uudelleensertifiointi)
Varaosat (lämmityselementit, puhaltimet, kontaktorit) varastossa 10+ vuotta
Ilmainen tekninen konsultointi kuormituspankin koon määrittämiseen, vaiheresoluution suunnitteluun ja generaattorin/UPS-testimenettelyn suunnitteluun
