Paksukalvovastus on eräänlainen kiinteä vastus, joka valmistetaan silkkipainamalla resistiivistä tahnaa (yleensä kermetti-keramiikka-metallikomposiitti) keraamisen alustan päälle ja polttamalla se sitten korkeissa lämpötiloissa. Tämä prosessi luo kestävän, vakaan resistiivisen elementin, joka voidaan leikata tarkasti tiukkojen toleranssien saavuttamiseksi. Toisin kuin lankavastukset, paksukalvotekniikka tarjoaa alhaisen induktanssin, suuren tehotiheyden ja erinomaisen korkean taajuuden suorituskyvyn, joten se on ensisijainen valinta kytkentävirtalähteiden, vaimennuspiirien, tehovahvistimien ja jännitteensäätösovelluksiin.
kloRST Electric, olemme erikoistuneet valmistamaan erittäin luotettavia paksukalvotehovastuksia alan standardinmukaisissa TO220- ja TO247-paketeissa. PRT35-, PRT50- ja PRT100-sarjamme tehot ovat 35 W - 100 W (jäähdytyselementti asennettu) resistanssiarvoilla 0,1 Ω - 1 MΩ. Yli 10 vuoden paksukalvotekniikan asiantuntemuksella ja ISO 9001 -sertifioiduilla laitoksilla tarjoamme komponentteja, joissa yhdistyvät tarkkuus, lämpötehokkuus ja pitkäaikainen vakaus vaativimpiin teollisuus-, auto- ja kuluttajasovelluksiin.
Optimaalisen paksukalvovastuksen valinta edellyttää useiden avainparametrien huolellista harkintaa:
·Tehon luokitus ja lämmönhallinta: Määritä jatkuva tai ajoittainen teho, joka vastuksen on haihdutettava. PRT35 (35 W), PRT50 (50 W) ja PRT100 (100 W) sarjamme on mitoitettu jäähdytyselementillä; ilman jäähdytyselementtiä, ne kestävät 2,5W–3,5W. Oikea lämpöliitäntämateriaali (rasva tai tyyny) ja jäähdytyselementin mitoitus ovat kriittisiä täyden tehon saavuttamiseksi.
·Resistanssiarvo ja toleranssi: Valitse 0,1Ω - 1MΩ toleranssilla ±1%, ±5% tai ±10%. Tiukat toleranssit takaavat tarkkuuden takaisinkytkentäverkoissa, jännitteenjakajissa ja virranmittauspiireissä.
· Lämpötilakerroin (TCR): Vakaa suorituskyky kaikissa lämpötiloissa valitse TCR niinkin alhainen kuin ±50 ppm/°C (arvot >10Ω) ±300 ppm/°C (matala ohminen tai korkea vastus). TCR-vaihtoehtomme on optimoitu jokaiselle vastusalueelle.
· Paketin tyyli:
TO220 (PRT35/PRT50) – Kompakti, yksiruuvikiinnitys, ihanteellinen ahtaisiin piirilevyihin ja jäähdytyslevyihin.
TO247 (PRT100) – Suurempi jalanjälki korkeammalla tehonkäsittelyllä, sopii teollisuuskäyttöön ja suuritehoisiin virtalähteisiin.
· Jännitteen luokitus: Varmista, että suurin käyttöjännite (jopa 700 V) ja dielektrisyyskestävyys (1800 VAC) vastaavat piirivaatimuksiasi.
·Käyttöympäristö: Ota huomioon lämpötila-alue (-65°C - +175°C), kosteudenkestävyys ja eristysvaatimukset (>10GΩ). Vastuksemme on suunniteltu vaativiin teollisuus- ja autoympäristöihin.
Arvioimalla nämä parametrit voit varmistaa, että paksukalvovastuksenne tarjoaa luotettavan ja vakaan suorituskyvyn tarkoitetussa sovelluksessa.

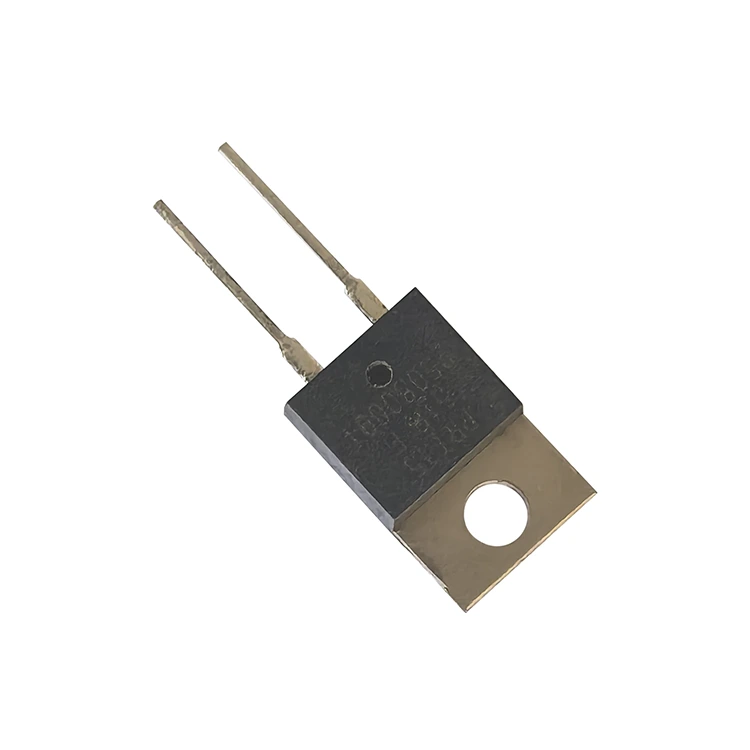

PRT35-sarja tarjoaa kompaktin ja monipuolisen ratkaisun sovelluksiin, jotka vaativat jopa 35 W tehonhäviötä asianmukaisella jäähdytyselementillä. Normaalissa TO220-pakkauksessa siinä on valettu muovikotelo, jossa on korkea eristysvastus (>10 GΩ) ja 1800 VAC:n eristyslujuus. Resistanssiarvot ovat 0,1Ω - 1MΩ, ja TCR on niinkin alhainen kuin ±50 ppm/°C tarkkuusalueilla. Ihanteellinen kytkentävirtalähteiden, vaimennuspiirien ja jännitteen säätelyyn.
Saman TO220-jalanjäljen pohjalta PRT50-sarja nostaa tehonkäsittelyn 50 W:iin jäähdytyselementillä (3 W ilman jäähdytyselementtiä). Sillä on sama laaja vastusalue, tiukat toleranssit ja vankka rakenne kuin PRT35:llä, mikä tekee siitä sopivan suurempitehoisiin sovelluksiin, kuten moottorikäyttöihin, tehovahvistimiin ja teollisuussäätimiin.

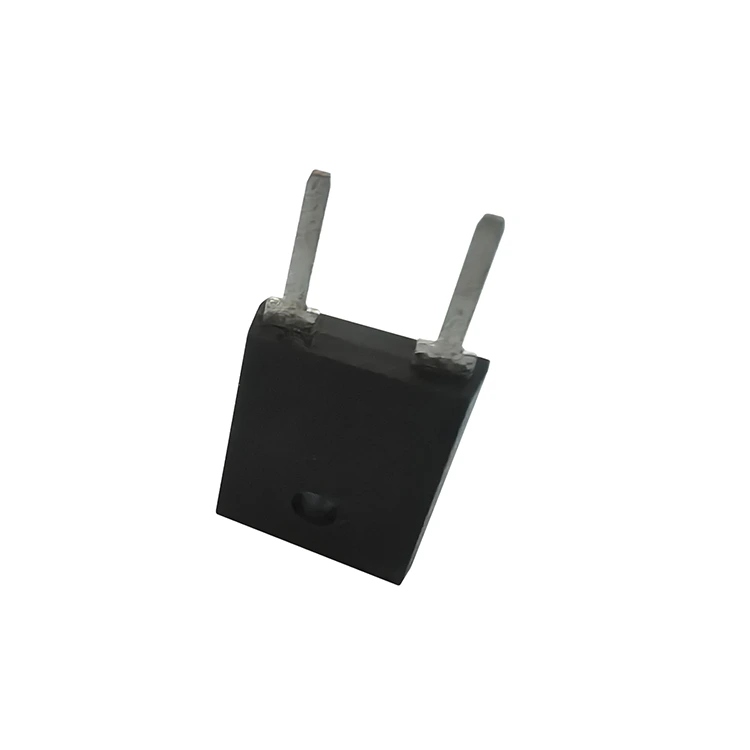

Maksimitehotiheyttä vaativissa sovelluksissa PRT100-sarja käyttää suurempaa TO247-pakettia, joka tuottaa 100 W jäähdytyselementillä (3,5 W ilman jäähdytyselementtiä). Maksimikäyttöjännitteellä 700 V ja laajennetulla käyttölämpötila-alueella -65°C - +175°C, se on suunniteltu suuritehoisille kytkentäsyötöille, pulssilatauspiireille ja uusiutuvan energian inverttereille. Resistanssiarvot vaihtelevat välillä 0,2Ω - 1MΩ TCR-vaihtoehdoilla ±50 - ±300 ppm/°C.
·Ei-induktiivinen rakenne: Paksukalvotekniikka tarjoaa luonnostaan erittäin alhaisen induktanssin, joka on ihanteellinen korkeataajuisiin kytkentäsovelluksiin.
·Yksiruuvikiinnitys: Helppo kiinnitys jäähdytyselementteihin tai runkoon M3-ruuveilla (max vääntömomentti 0,9 Nm).
·Tarkkuustoleranssit: Saatavana ±1%, ±5% ja ±10% täyttämään sekä korkean tarkkuuden että yleiskäyttöiset vaatimukset.
·Kattava turvallisuus: Kestää 1800 VAC:n eristysresistanssin >10GΩ, mikä varmistaa turvallisen toiminnan suurjännitepiireissä.
| Teollisuus | Erityinen sovellus | Suositeltu sarja |
| Kytkentävirtalähteet | Lähtökuormitusvastukset, snubber-piirit, esilatausverkot | PRT35, PRT50 |
| Moottorikäytöt ja VFD:t | Dynaaminen jarrutus, vaimennuspiirit | PRT100, PRT50 |
| Tehovahvistimet | Emitterin rappeutuminen, Zobel-verkot | PRT35, PRT50 |
| Jännitteen säätö | Palauteverkot, bleeder-vastukset | PRT35, PRT100 |
| Pulssipiirit | Pulssikuormitus, käynnistysvirran rajoitus | PRT100 |
| Teolliset ohjauslaitteet | Moottorikäytön vaimentimet, jarrupiirit | PRT50, PRT100 |
| Autojen elektroniikka | DC-DC-muuntimet, LED-valaistusohjaimet | PRT35, PRT50 |
| Uusiutuva energia | Aurinkoinvertterit, tuuliturbiinin säätimet | PRT100 |
| Testaus ja mittaus | Elektroniset kuormat, kalibrointistandardit | PRT35, PRT50, PRT100 |
Kiinassa toimivana sertifioituna valmistajana hallitsemme täysin paksukalvopinnoitusta, laserleikkausta, kokoonpanoa ja testausta. Tehdaskohtainen hinnoittelumme takaa kilpailukykyiset kustannukset laadusta tinkimättä.
Yli 7 000 neliömetrin toimitilamme on varustettu automaattisilla silkkipainolinjoilla, korkean lämpötilan polttouuneissa ja laserleikkausjärjestelmillä. Jokainen paksukalvovastus käy läpi:
· 100 % vastus ja toleranssi tarkastus
· Dielektrisen kestävyyden ja eristysresistanssin testaus
·TCR-näytteenotto IEC 60115:n mukaan
· Näytteiden testaus lämpötilan syklistä, kuorman kestoa ja kosteutta varten
Olemme erikoistuneet räätälöityihin kokoonpanoihin, jotka vastaavat tarkkoja määrityksiäsi:
·Teholuokitukset: 35W, 50W, 100W (muokattavissa)
·Resistanssiarvot: 0,1Ω - 1MΩ (erikoisarvot saatavilla)
·Toleranssit: ±1%, ±5%, ±10% (muokattu ±0,5 %)
·TCR: ±50 - ±300 ppm/°C (saatavana mukautettuna)
· Pakkaus: Bulkkiputket, teippi ja kela, mukautettu
· Lyijyn muodostus: Suora, leikattu ja muotoiltu, mukautettu
·Erityinen seulonta: Vanhentaminen korkeassa lämpötilassa, lämpökierto, sisäänpalaminen
Viennillä yli 40 maahan, mukaan lukien Yhdysvaltoihin, Saksaan, Japaniin ja Etelä-Koreaan, olemme ansainneet maineen luotettavuudestamme. Monikielinen tekninen tukitiimimme tarjoaa myyntiä edeltävää konsultointia, sovellussuunnittelua ja huoltopalvelua.
K: Mitä eroa on paksukalvovastuksen ja ohutkalvovastuksen välillä?
V: Paksukalvovastukset käyttävät silkkipainettua kermettipastaa, mikä tarjoaa alhaisemmat kustannukset ja laajemman vastusalueen (0,1Ω–1MΩ) kohtuullisella tarkkuudella. Ohutkalvovastukset käyttävät sputteroituja metallikerroksia, mikä tarjoaa tiukemmat toleranssit (±0,1 %) ja alhaisemman TCR:n (±25 ppm/°C) korkeammalla hinnalla. Paksu kalvo on suositeltava tehosovelluksissa; ohut kalvo tarkkuusinstrumentointiin.
K: Kuinka asennan TO220/TO247-vastuksen maksimaalisen tehonhäviön saavuttamiseksi?
V: Käytä sopivaa jäähdytyselementtiä, jossa on lämpörasvaa (tai lämpötyynyä) vastuksen kielekkeen ja jäähdytyselementin välissä. Kiristä kiinnitysruuvi enintään 0,9 Nm:iin. Varmista, että jäähdytyselementin pinta on tasainen ja puhdas. Ilman jäähdytyselementtiä tehoa on vähennettävä 2,5–3,5 wattiin.
K: Voinko käyttää paksukalvovastusta suurtaajuisiin kytkentäpiireihin?
V: Kyllä. Paksukalvovastuksilla on luonnostaan alhainen induktanssi, joten ne sopivat vaimennuspiireihin, hilakäyttövasteisiin ja suurtaajuisiin tehomuuntimiin. Erittäin kriittisiin sovelluksiin PRT-sarjamme tarjoaa ei-induktiivisen suorituskyvyn.
K: Mikä on paksukalvovastuksen tyypillinen käyttöikä?
V: Oikealla vähennyksellä ja riittävällä jäähdytyksellä paksukalvovastukset voivat toimia vuosikymmeniä. Kestävyystestimme simuloi 1000 tuntia nimellisteholla minimaalisella vastuksen ajautumalla.
K: Kuinka valitsen sovellukselleni oikean TCR:n?
V: Valitse tarkkuuspiireille (esim. jännitereferenssit, takaisinkytkentäverkot) matala TCR (≤±50 ppm/°C). Yleiskäyttöisissä sovelluksissa TCR ±300 ppm/°C asti on hyväksyttävä. Tietolehtemme tarjoaa TCR-alueet vastusarvon mukaan.
Saat lisätietoja erityisistä paksukalvovastustarjouksistamme tutustumalla seuraaviin tuoteluokkiin:
·PRT35-sarja (TO220, 35W) – Kompakti, monipuolinen paksukalvovastus virtalähteille ja vahvistimille.
·PRT50-sarja (TO220, 50W) – Suurempi teho samassa TO220-jalanjäljessä teollisuussovelluksiin.
·PRT100-sarja (TO247, 100 W) – Tehokas paksukalvovastus inverttereihin, moottorikäyttöihin ja uusiutuvan energian järjestelmiin.
Tarvitsetpa sitten tavallisen paksukalvovastuksen uuteen virtalähteen suunnitteluun tai räätälöidyn ratkaisun erikoistuneeseen teollisuussovellukseen, tiimimme on valmis auttamaan. Ota meihin yhteyttä tänään saadaksesi yksityiskohtaisen ehdotuksen, teknisen konsultoinnin tai tehdaskierroksen.
