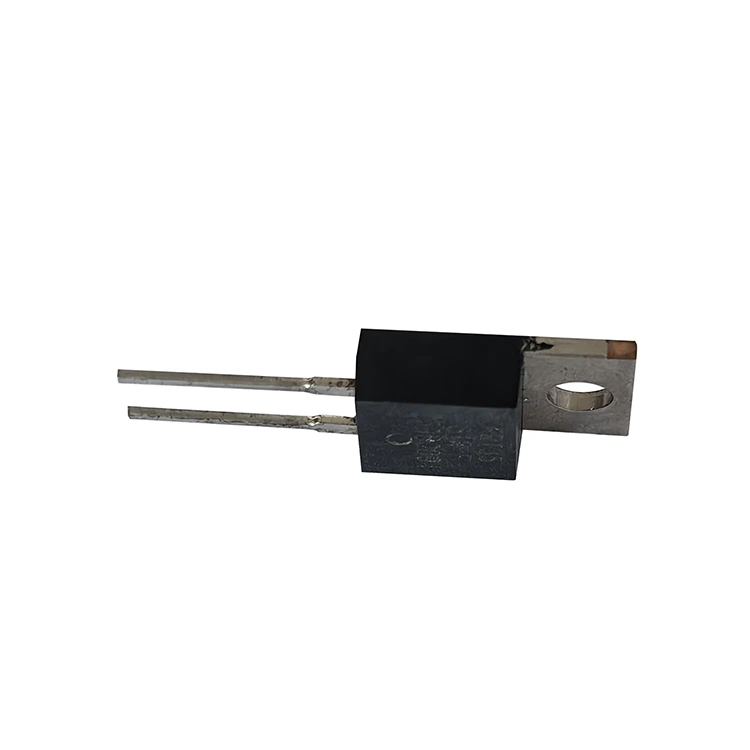

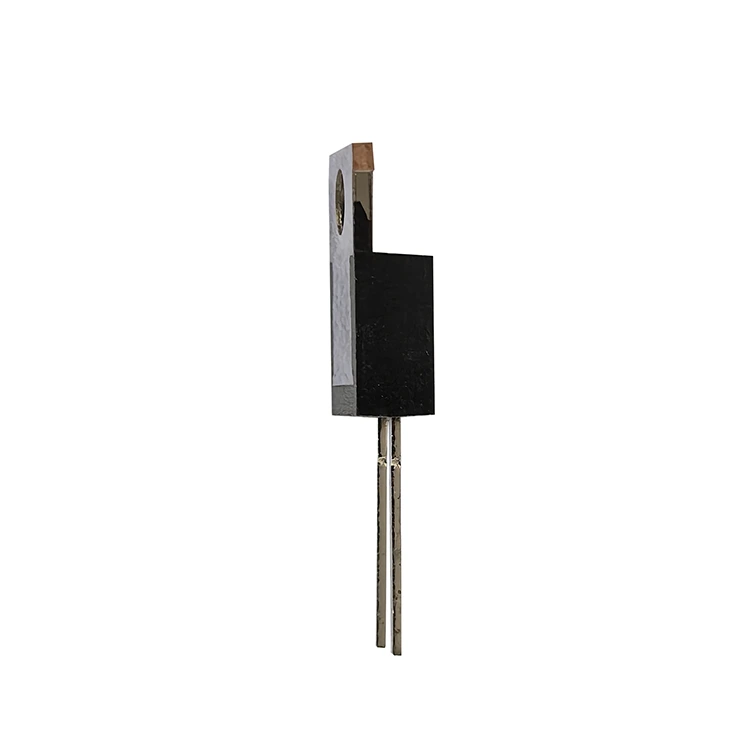

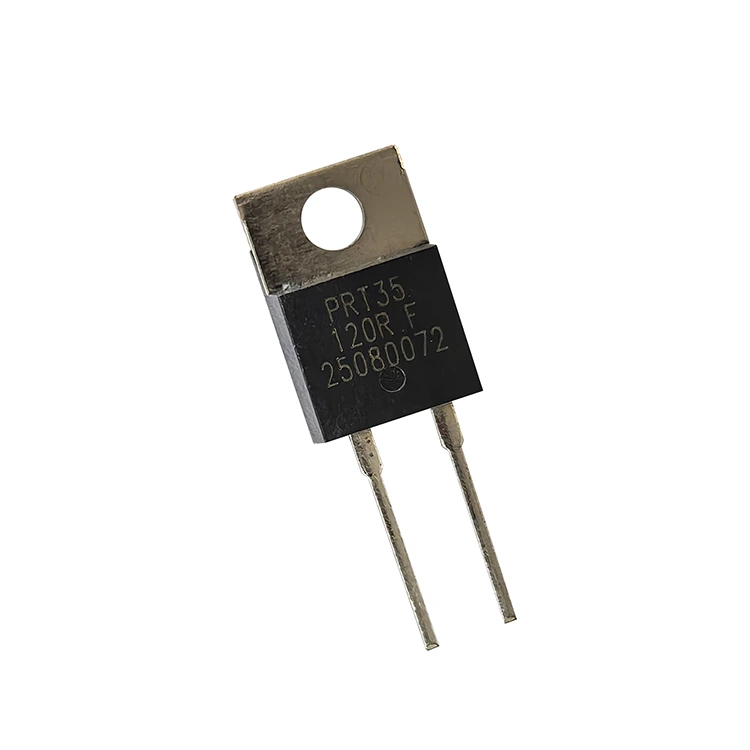

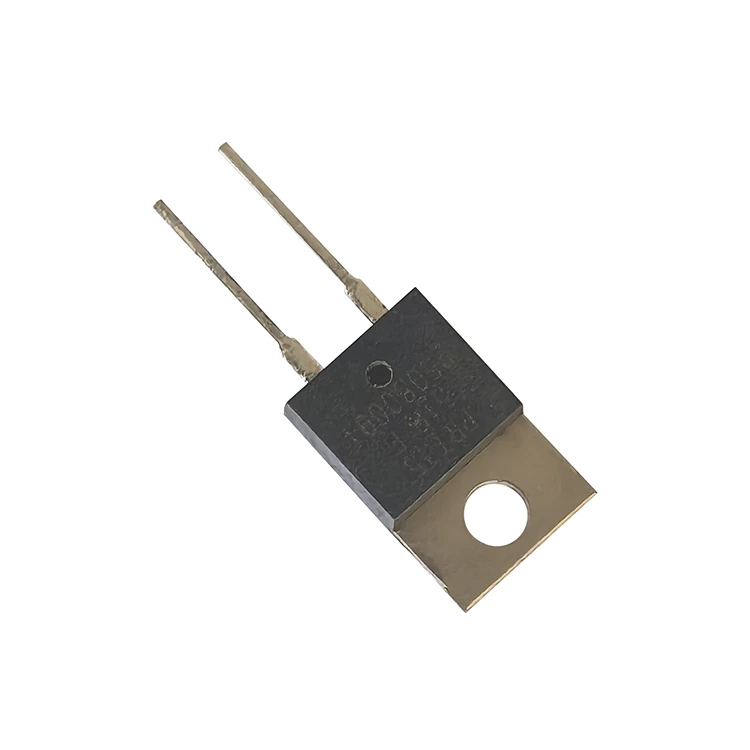

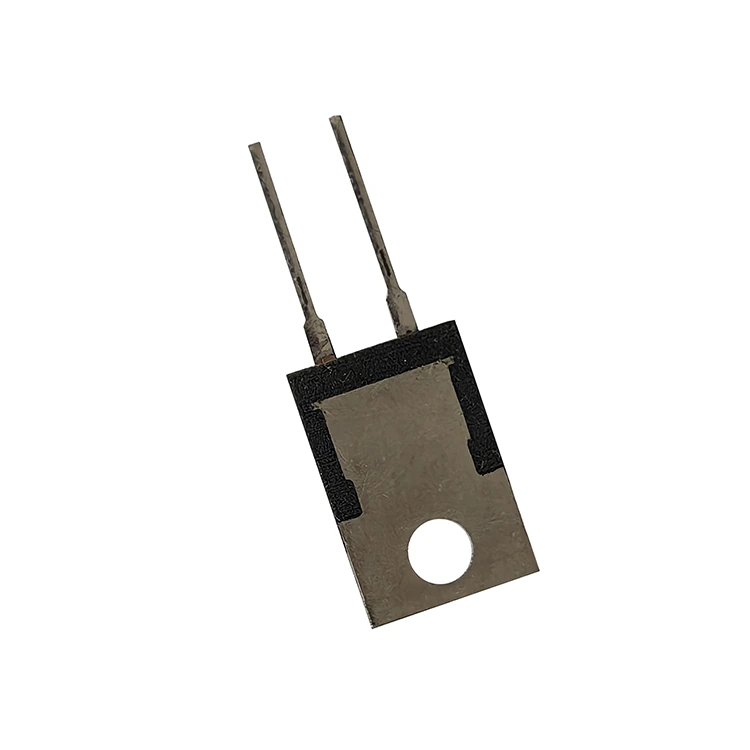

TO220 paksukalvoinen tehovastus

RST Electricin TO220 Thick Film Power Resistor -tehovastus kattaa eron perinteisten läpireikien tehovastusten ja edistyneiden pinta-asennuslaitteiden välillä tarjoten jäähdytyselementtiin asennettavan komponentin lämpösuorituskyvyn tutussa TO220-jalanjäljessä. Tämä jäähdytyselementin kiinnitysvastus on suunniteltu sovelluksiin, joissa levytilaa on paljon, mutta tehonhäviön vaatimukset ylittävät SMD-komponenttien kestävyyden. TO220-paketti mahdollistaa yhden ruuvin asennuksen suoraan runkoon tai jäähdytyselementtiin käyttämällä lämpörajapintamateriaaleja lämmön siirtämiseksi tehokkaasti pois resistiivisestä elementistä.

Sisäinen rakenne

Tämän Power Thick Film Resistorin sisäinen rakenne koostuu erittäin stabiilista resistiivisestä kerroksesta, joka on kerrostettu alumiinioksidisubstraatille, joka sitten liimataan lankalla lyijykehykseen ja kapseloidaan valettu muovipakkaukseen. Tämä rakenne tarjoaa erinomaiset eristysominaisuudet, kestää jännitteitä jopa 1800 VAC ja säilyttää eristysvastuksen yli 10 GΩ. Paksukalvotekniikan ei-induktiivinen luonne varmistaa minimaalisen loisinduktanssin, mikä tekee PRT-sarjasta sopivan korkeataajuisiin kytkentäpiireihin, joissa lankavastukset aiheuttaisivat ei-hyväksyttävää vaihesiirtoa.

Teholuokitus

PRT-sarja on saatavana kahdella teholuokituksella:

● PRT35 – 35 W 25 °C:n kotelon lämpötilassa (2,5 W ilman jäähdytyselementtiä)

● PRT50 – 50W 25°C:n kotelon lämpötilassa (3W ilman jäähdytyselementtiä)

Resistanssiarvot vaihtelevat välillä 0,1Ω - 1MΩ, ja TCR-vaihtoehdot vaihtelevat välillä ±50 ppm/°C (tarkkuusarvot yli 10Ω) - ±300 ppm/°C (matalan ohmisen tai suuren resistanssin alueilla). Vakiotoleranssit sisältävät ±0,5 %, ±1 %, ±5 % ja ±10 %, mikä mahdollistaa sekä korkean tarkkuuden instrumentoinnin että yleiskäyttöiset tehosovellukset. Luotettuna To220 Thick Film Power Resistor -vastusten valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden paksukalvotekniikan asiantuntemuksen tarkkuusvalmistukseen toimittaakseen komponentteja, jotka tarjoavat luotettavan ja vakaan suorituskyvyn vaativissa tehoelektroniikkapiireissä.

Tekniset tiedot

TCR resistanssialueen mukaan

Sähköinen suorituskyky

● Lyijylankamateriaalit: tinattu kupari

● Suurin vääntömomentti: 0,9 Nm

● Tehorajoitus riippuu pakkauksen pintalämpötilasta.

● Lämpötilamittaus tarvitaan jäähdytyslevyn keskiosan mittaamiseen.

● Lämpöä hajottava voide on levitettävä oikein

Mitkä ovat To220 Thick Film Power Resistorin tärkeimmät edut?

1.TO220-standardipaketti – Teollisuuden standardin mukainen jalanjälki yksiruuvikiinnityksellä yksinkertaistaa mekaanista integrointia ja lämmönhallintaa.

2.Suuri tehotiheys – 35 W (PRT35) tai 50 W (PRT50) 25 °C:n kotelon lämpötilassa, mikä mahdollistaa kompaktin tehovaiheen suunnittelun.

3. Laaja resistanssialue – 0,1Ω - 1MΩ yhdessä sarjassa, joka kattaa sovellukset virrantunnistuksesta korkean impedanssin jännitteenjakoon.

4. Erinomainen eristys – Kestää 1800 VAC:n eristysresistanssin > 10 GΩ, mikä varmistaa turvallisuuden suurjännitepiireissä.

5. Ei-induktiivinen rakenne – Paksukalvotekniikka minimoi parasiittisen induktanssin, mikä sopii erinomaisesti korkeataajuisiin kytkentäsovelluksiin.

6. Tarkkuustoleranssit – Saatavana ±0,5 %, ±1 %, ±5 % ja ±10 %, jotta se täyttää sekä korkean tarkkuuden että yleiskäyttöiset vaatimukset.

7.Low TCR -vaihtoehdot – Niinkin alhainen kuin ±50 ppm/°C tarkkuusarvoille >10Ω, mikä varmistaa vakaan suorituskyvyn kaikissa lämpötilavaihteluissa.

8.Helppo kokoaminen – Yksi M3-ruuvikiinnitys 0,9 Nm:n maksimivääntömomentilla; johdot on tinattu luotettavien juotosliitäntöjen takaamiseksi.

9. Monipuoliset sovellukset – Soveltuu kytkentävirtalähteiden, vaimennuspiirien, tehovahvistimien, jännitteen säätelyyn ja pulssikuormitukseen.

10. Kestävä rakenne – Valettu muovikotelo suojaa resistiivistä elementtiä mekaaniselta rasitukselta ja ympäristön epäpuhtauksilta.

Tuotesovellukset

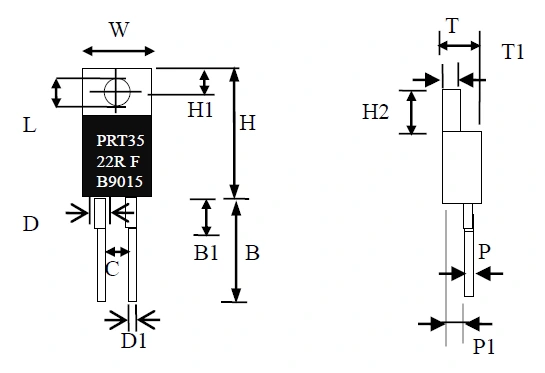

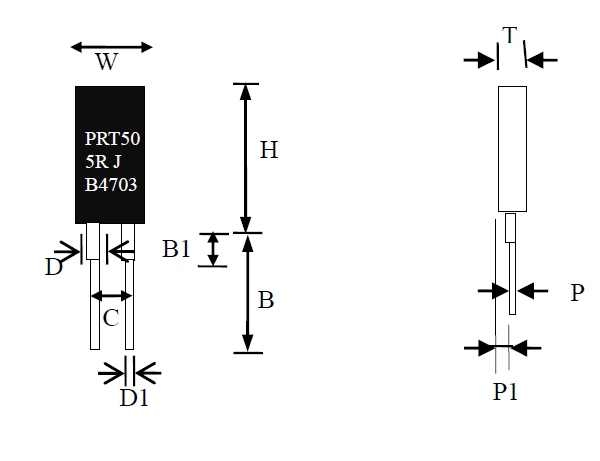

Piirustus ja mitat

Pakkaus- ja kuljetusohjeet

Yrityksemme valvoo tiukasti jokaista kuljetusvaihetta varmistaakseen, että To220 Thick Film Power Resistor saapuu turvallisesti perille.

Irtotavarakuljetuksessa pakkaamiseen käytetään antistaattisia putkia tai kuormalavoja. Jokainen vastus on suljettu itsenäisesti antistaattiseen pussiin, johon liittyy vaahtovaimennus, joka estää tehokkaasti tappien taipumisen ja komponenttien vaurioitumisen; lisävaahtoa kiinnitetään tapin päähän, jotta vältetään kolhut kuljetuksen aikana. Tarjolla on myös räätälöityjä pakkauspalveluita, jotka mahdollistavat pakkausspesifikaatioiden mukauttamisen ostovaatimusten mukaan.

Ennen kuin jokainen vastus lähtee tehtaalta, se käy läpi 100 % sähkötestauksen. Vain testin läpäisevät pakataan. Lähetys sisältää pakkausluettelon, tarkastusraportin ja muut täydelliset materiaalit. Toimitustapa on joustava. Pienet erätilaukset kuljetetaan kansainvälisillä kuriiripalveluilla, kuten DHL tai FedEx, keskisuuret erätilaukset lentorahtilla ja suuret erätilaukset merirahtilla, mikä tasapainottaa tehokkuutta ja kustannuksia. Varastoinnin tulee olla hyvin ilmastoidussa ja kuivassa ympäristössä, erillään syövyttävistä aineista, jotta tuotteen suorituskyky ei heikkene.

Tehtaan suoran toimituksen etu

To220-paksukalvotehovastusten tutkimukseen ja tuotantoon erikoistuneena valmistajana meillä on yli 10 vuoden kokemus alalta, ja se saavuttaa täyden prosessin itsehallinnan lejeeringin valinnasta, paksukalvopinnoituksesta tuotteen tarkastukseen, ilman välivaiheita. Tehtaan suoratoimitusmalli eliminoi välittäjien veloittaman palkkion, jolloin ostajat voivat saada korkealaatuisia tuotteita edullisempaan hintaan. Samalla voimme tarjota räätälöityä tuotantoa vaatimusten mukaisesti, mikä vastaa tarkasti todellisia käyttöskenaarioita vastusarvon, tehon ja nastamäärittelyjen osalta.

Meillä on täydellinen tuotantojärjestelmä ja ISO 9001 -laatusertifikaatti. Jokainen tuote käy läpi tiukat testaukset ja täyttää autoteollisuuden ja teollisuuden käyttöstandardit. Meillä on myös ammattitaitoinen suunnittelutiimi, joka voi tarjota teknistä tukea ja ratkaisujen optimointia, mikä auttaa ostajia viimeistelemään tuoteintegroinnin tehokkaasti.

FAQ

1.Question: Kuinka tehokas pakkaussuoja on?

Vastaus: Käytämme antistaattista pakkausta ja vaahtomuovipehmustetta. Irtotavarakuljetuksessa käytämme erikoislaatikoita. Tapeissa on lisäkiinnityksiä, jotka voivat tehokkaasti estää kolhuja ja vaurioita kuljetuksen aikana. Samalla tavaran mukana toimitetaan tarkastusraportti tuotteiden eheyden varmistamiseksi.

2. Kysymys: Mihin skenaarioihin To220 Thick Film Power Resistor -tehovastusta voidaan soveltaa?

Vastaus: Se sopii pääasiassa sellaisiin skenaarioihin kuin virtalähde, teollisuusohjaus ja autoelektroniikka. Se tukee täysimittaista räätälöintiä, mukaan lukien teho, vastusarvo, nastan tekniset tiedot, liitintyyppi jne. Sitä voidaan säätää todellisten tarpeiden mukaan vastaamaan erilaisia ​​käyttöskenaarioita.

3. Kysymys: Onko tuotteen laatu taattu?

Vastaus: Tuote on testattu tiukasti ja täyttää autotason luotettavuusstandardit. Sen mukana tulee 12 kuukauden takuu. Se tarjoaa myös etävianmääritys- ja varaosien täydennyspalveluita. Täydellinen testiraportti ja pätevyysasiakirjat toimitetaan tuotteen mukana, mikä varmistaa huolettoman oston koko prosessin ajan.

4. Kysymys: Kuinka pitkä toimitusjakso on?
