Virrantunnistusvastus (tunnetaan myös shunttivastuksena) on tarkkuuskomponentti, jota käytetään sähkövirran mittaamiseen muuntamalla se suhteelliseksi jännitehäviöksi. Tyypillisesti sarjaan kuorman kanssa sijoitetut matalaohmisiset vastukset mahdollistavat valvontapiirien, kuten operaatiovahvistimien tai analogia-digitaalimuuntimien, virran tarkan määrittämisen. Sähköajoneuvojen akunhallintajärjestelmistä (BMS) virtalähteisiin, moottorikäyttöihin ja uusiutuvan energian inverttereihin, shunttivastukset ovat tehokkaan tehonvalvonnan, ylivirtasuojauksen ja suljetun silmukan ohjauksen perusta.
kloRST Electric, valmistamme kattavan valikoiman virranmittausratkaisuja, mukaan lukien metallielementtivastukset (OAR), pystysuorat metalliseosshuntit (FLQ53/FLQ50), pinta-asennettavat metalliseosshuntit (WSN) ja suurvirtakiskoshuntit (FLU). Yli 10 vuoden tarkkuusvastussuunnittelun ja ISO 9001 -sertifioidun laitteiston avulla toimitamme komponentteja, joissa yhdistyvät erittäin pieni vastus, matala lämpötilakerroin (TCR) ja korkea vakaus vaativimpiin sovelluksiin.
·Resistanssiarvo: Valitse arvo, joka tuottaa mitattavissa olevan jännitehäviön (yleensä 10 mV - 100 mV) maksimivirralla minimoiden tehohäviön (P = I²R). Vastuksemme ovat 0,1 mΩ - 100 mΩ.
·Tehon luokitus ja lämmönhallinta: Varmista, että vastus voi haihduttaa täydellä virralla syntyneen lämmön. Vaihtoehdot vaihtelevat 1 W pinta-asennuslaitteista 15 W:n suurvirtashuntteihin, joissa on suora virtakiskoasennus.
·Toleranssi ja tarkkuus: Valitse tarkkuussovelluksissa (esim. akun varaustilan valvonta) tiukat toleranssit (±0,5%, ±1% ja ±2%). FLQ- ja FLU-sarjamme tarjoavat ±1 % vakiona.
·Lämpötilakerroin (TCR): Matala TCR (20-100 ppm/°C) varmistaa vakaat lukemat lämpötilan vaihteluissa. Tämä on kriittistä auto- ja teollisuusympäristöissä.
·Induktanssi: Valitse korkeataajuisille kytkentäpiireille (esim. DC-DC-muuntimet) erittäin pieni induktanssi (<10nH) signaalin eheyden säilyttämiseksi. WSN- ja OAR-sarjamme ovat loistavia tällä alueella.
· Asennustyyli:
o Läpireikä radiaali (OAR, FLQ) – pystysuoraan piirilevyasennukseen erinomaisella jäähdytyksellä.
oSurface-mount (WSN) – automaattiseen kokoonpanoon kompakteissa malleissa.
oBusbar-shunt (FLU) – suurvirtaliitäntöihin Kelvin sensoriliittimillä.
·Ympäristösuojaus: Harkitse korroosionkestävyyttä (ruostumaton teräs tai passivoitu seos) ja käyttölämpötila-alue (-55°C - +170°C) ankarissa ympäristöissä.
Arvioimalla nämä parametrit voit varmistaa, että nykyinen sensorivastus tuottaa tarkkoja, ajautumattomia mittauksia koko käyttöikänsä ajan.

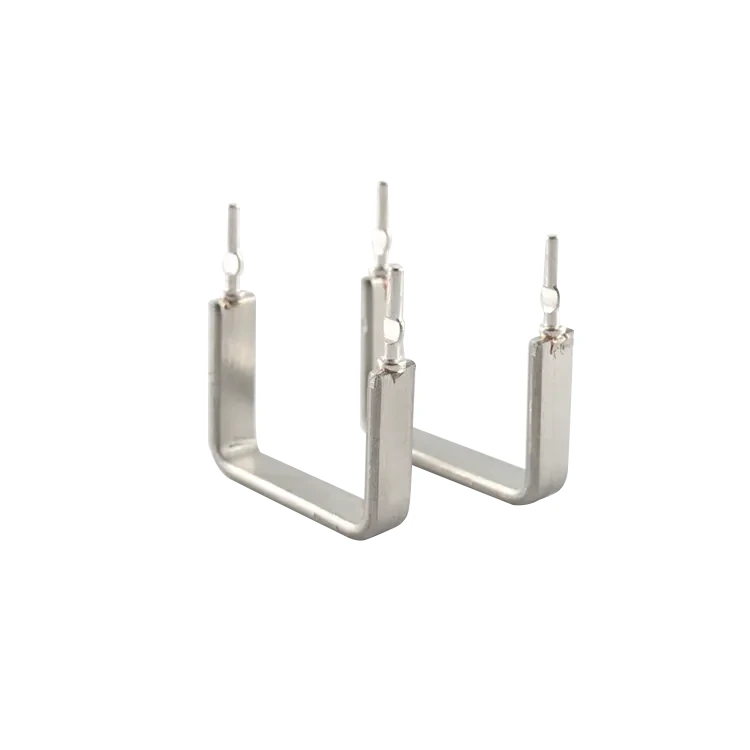

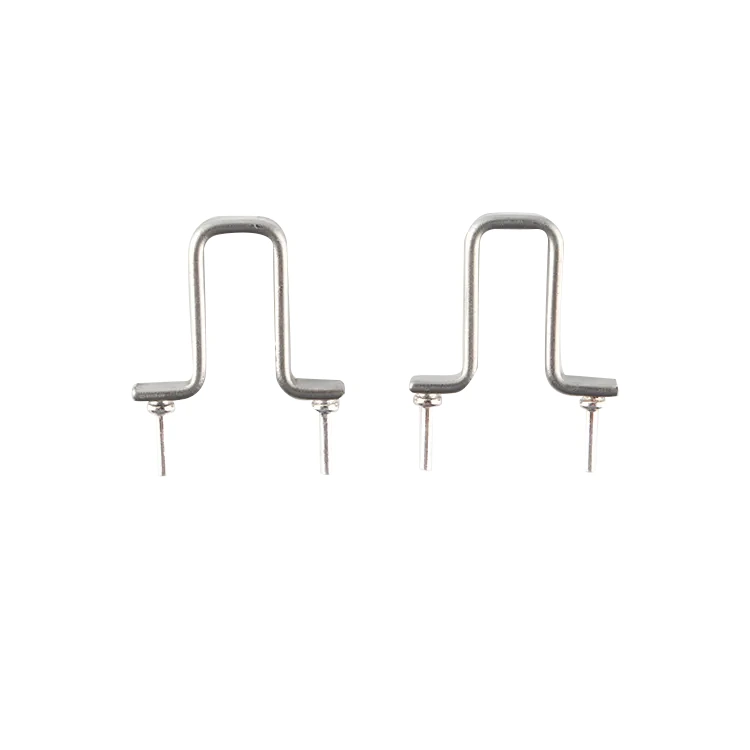

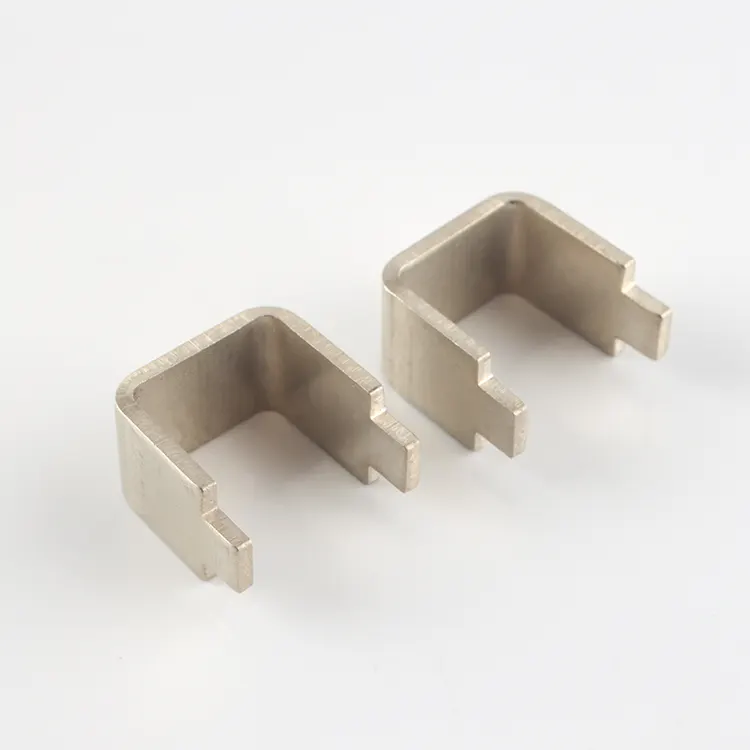

OAR-sarja – Open Air Metal Element Resistor
OAR-sarjassa on pystysuora ulkoilmarakenne radiaalisilla johtimilla, jotka tarjoavat erittäin alhaisen induktanssin ja erinomaisen lämmönpoiston. Resistanssiarvot vaihtelevat välillä 5mΩ - 100mΩ teholuokituksen ollessa 1W, 3W ja 5W. Avoin rakenne nostaa elementin piirilevyn yläpuolelle, jolloin ilma pääsee virtaamaan sen alle ja pitää lämmön loitolla herkistä komponenteista. Ihanteellinen invertteripiireihin, virtalähteisiin ja prosessorin virranhallintaan.

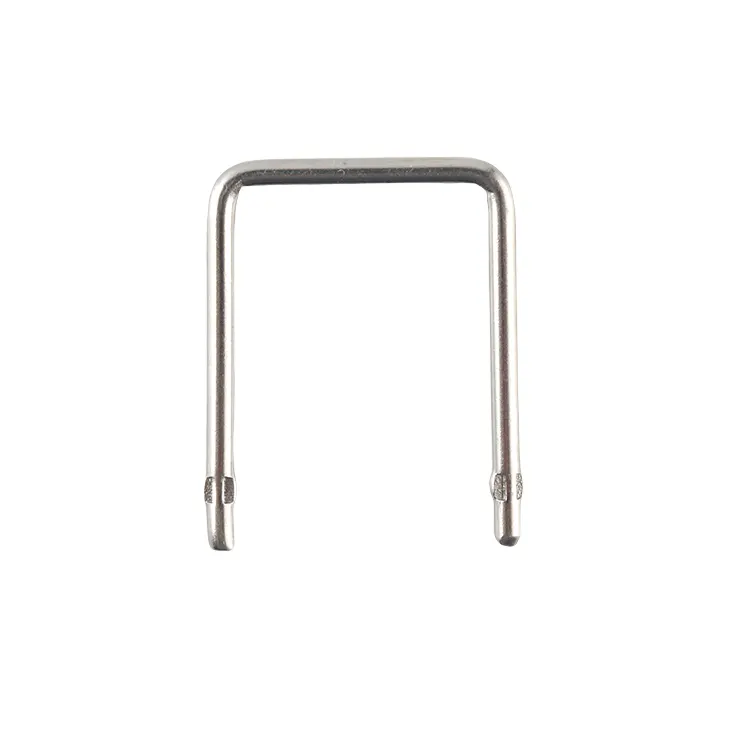

FLQ53/FLQ50-sarja – Pystysuora metalliseosvirran tunnistusvastus
Nämä pystysuorat metalliseosvastukset tarjoavat kompaktin, säteittäisen lyijyratkaisun, jolla on poikkeuksellinen vakaus. FLQ53-sarja kattaa korkeammat virtaluokat (2,5A - 21A) resistanssilla 2mΩ - 50mΩ, kun taas FLQ50-sarja on optimoitu pienemmille virroille (1A - 3A) resistanssilla 3mΩ - 100mΩ. Molemmissa on erittäin alhainen TCR (±50 ppm/°C) ja tiukat ±1 % toleranssit, joten ne ovat ihanteellisia akun hallintaan, moottorin ohjaimiin ja kannettavaan elektroniikkaan.

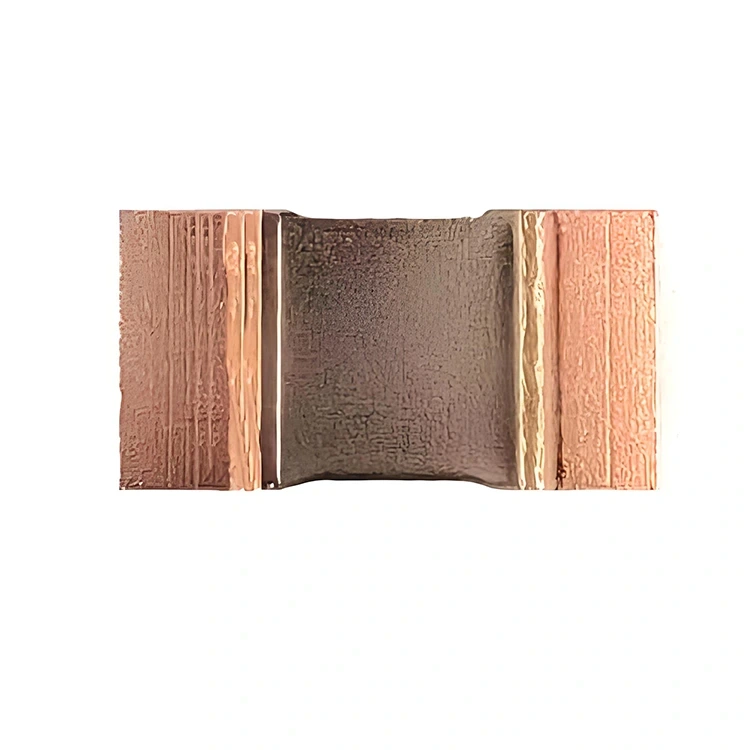

WSN-sarja – Bare Alloy SMD Current Sense Resistor
WSN-sarja tuo elektronisuihkuhitsattujen metalliseoselementtien suorituskyvyn pinta-asennuspakkauksiin. Näiden SMD-shuntien resistanssiarvot 0,1–5 mΩ ja teholuokitukset 3 W, 5 W ja 7 W ovat suunniteltu suuria määriä automatisoituun kokoonpanoon. Saatavana alan standardikokoisina (2512, 3920, 5930, 2726), niissä on erittäin pieni induktanssi (<5nH) ja AEC-Q200-luotettavuus, joten ne sopivat täydellisesti autojen BMS:iin, suurtaajuusmuuntimiin ja tehomoduuleihin.
FLU-sarja – suurvirtakiskoshuntti
Sovelluksiin, jotka vaativat satojen ampeerien virranmittausta, FLU-sarja tarjoaa vankan virtakiskoshunttiratkaisun. Tyhjiöelektronisuihkuhitsauksella ja puhdaskuparisilla liittimillä valmistetut shuntit tarjoavat resistanssin välillä 0,1 mΩ - 0,667 mΩ ja teholuokituksen jopa 15 W. Kelvin (4-johtiminen) -liitäntä varmistaa tarkan mittauksen eliminoimalla johdinresistanssivirheet. Ihanteellinen akkutelineisiin, sähköajoneuvojen lataukseen ja teollisuuden sähkönjakeluun.
| Teollisuus | Erityinen sovellus | Suositeltu sarja |
| Autoteollisuus | Akunhallintajärjestelmät (BMS) | FLU, WSN, FLQ53 |
| DC-DC-muuntimet (12V/48V) | WSN, OAR | |
| Sähköajoneuvojen laturit | FLU, WSN | |
| Teollinen | Moottorikäytöt ja servoohjaimet | FLQ53, OAR |
| Invertterit ja VFD:t | WSN, FLU | |
| Virtalähteet | OAR, FLQ50 | |
| Kulutuselektroniikka | Pikalaturit (USB PD) | FLQ50, WSN |
| Virtapankit | FLQ50 | |
| Uusiutuva energia | Aurinkoenergian invertterit | WSN, FLU |
| Energian varastointijärjestelmät (ESS) | FLU, WSN | |
| Televiestintä ja palvelin | Tehonjakoyksiköt | WSN, FLU |
| Testaus ja mittaus | Elektroniset kuormat | OAR, FLQ53 |
K: Mitä eroa on virrantunnistusvastuksen ja tavallisen vastuksen välillä?
V: Virrantunnistusvastukset on optimoitu erittäin alhaiselle resistanssille (tyypillisesti <0,1 Ω), alhaiselle TCR:lle ja korkealle vakaudelle. Vakiovastukset on suunniteltu yleiskäyttöisiin sovelluksiin, ja ne voivat aiheuttaa ei-hyväksyttäviä jännitteen pudotuksia tai lämpötilan poikkeamia tunnistuspiireissä.
K: Miksi Kelvin-liitäntä (4-johtiminen) on tärkeä?
V: Suurvirtashunteissa (FLU-sarja) lyijyresistanssi voi aiheuttaa merkittäviä virheitä. Kelvin-liitäntä erottaa virtaa kuljettavat liittimet jännitteen tunnistavista liittimistä, mikä eliminoi lyijyresistanssin mittauksesta.
K: Mikä TCR katsotaan "matalaksi" virrantunnistukseen?
V: Tarkkuussovelluksissa alle ±100 ppm/°C TCR on toivottava. FLQ- ja WSN-sarjamme TCR-arvo on niinkin alhainen kuin ±25 ppm/°C, mikä takaa vakaat lukemat lämpötilan vaihteluissa.
K: Voinko käyttää pinta-asennettavaa virrantunnistusvastusta suurvirtasovelluksissa?
V: Kyllä. WSN-sarjamme tarjoaa jopa 7 W:n teholuokituksen SMD-paketeissa, jotka sopivat virroille 100 A asti asianmukaisella piirilevyasettelulla ja lämmönhallinnalla. Suuremmille virroille (>200A) suositellaan FLU-virtakiskomme shunttia.
K: Kuinka lasken optimaalisen vastuksen arvon?
V: Valitse vastus, joka tuottaa 50 mV:n 100 mV:n jännitehäviön maksimivirralla. Esimerkiksi 50A maksimivirralla 1mΩ vastus tuottaa 50mV pudotuksen. Varmista aina, että tehohäviö (P = I²R) pysyy vastuksen nimellisarvon sisällä.
Saadaksesi lisätietoja nykyisestä tunnistusvastustarjouksestamme, tutustu seuraaviin tuoteluokkiin:
·OAR-sarja (Open Air Metal Element) – Pystysuuntaiset reiän läpi kulkevat vastukset invertterin ja virtalähteen virran tunnistamiseen.
·FLQ53/FLQ50-sarja (pystysuora metalliseos) – Kompaktit säteittäiset shuntit akun hallintaan ja moottorin ohjaukseen.
·WSN-sarja (Bare Alloy SMD) – Pinta-asennus, auto- ja suurtaajuussovelluksiin.
·FLU-sarja (Busbar Shunt) – Kelvin-liitännällä varustetut suurvirtakiskoshuntit akkutelineiden ja sähköautojen lataamiseen.
Tarvitsetpa tarkan virranmittausvastuksen uuteen BMS-suunnitteluun, erittäin luotettavan SMD-shuntin autoelektroniikkaan tai mukautetun virtakiskoratkaisun virranjakelujärjestelmään, tiimimme on valmis auttamaan. Ota meihin yhteyttä tänään saadaksesi yksityiskohtaisen ehdotuksen, teknisen konsultoinnin tai tehdaskierroksen.
