Avoilmavirran tunnistusvastus

Ulkoilmasuunnittelu ja lämpöetu

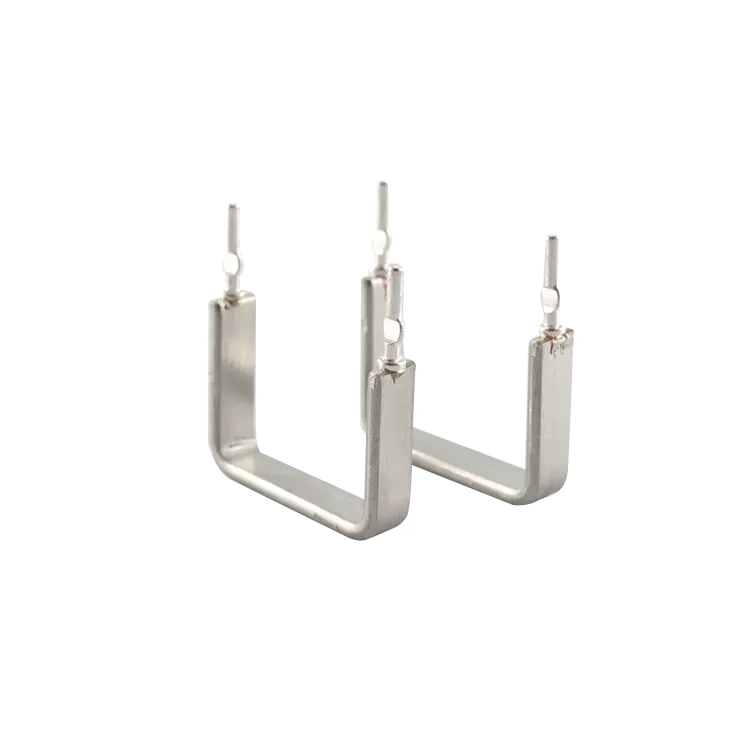

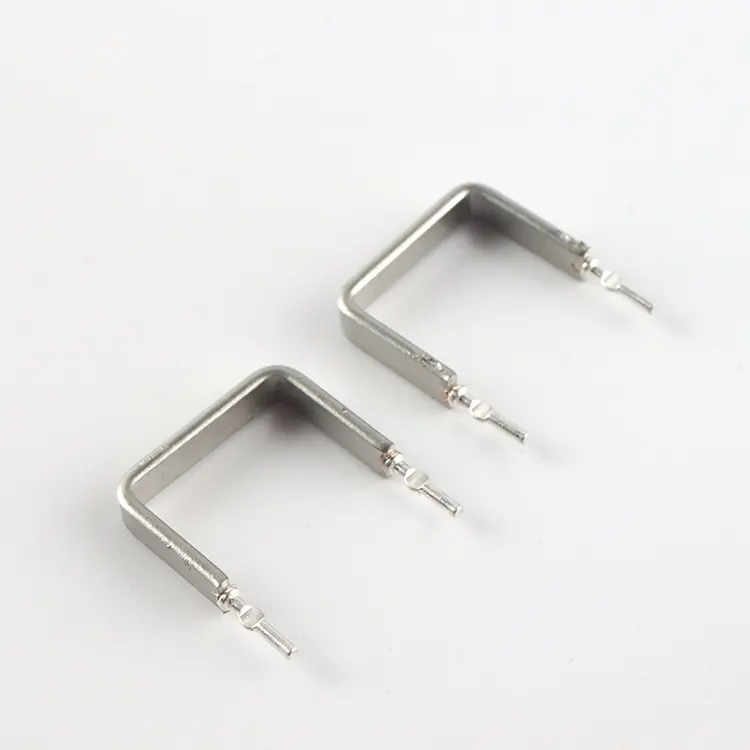

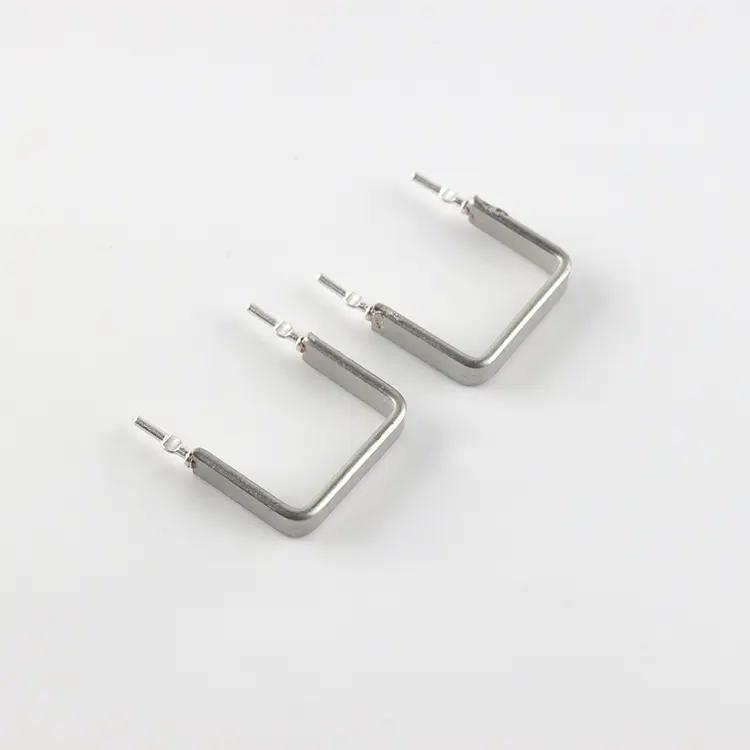

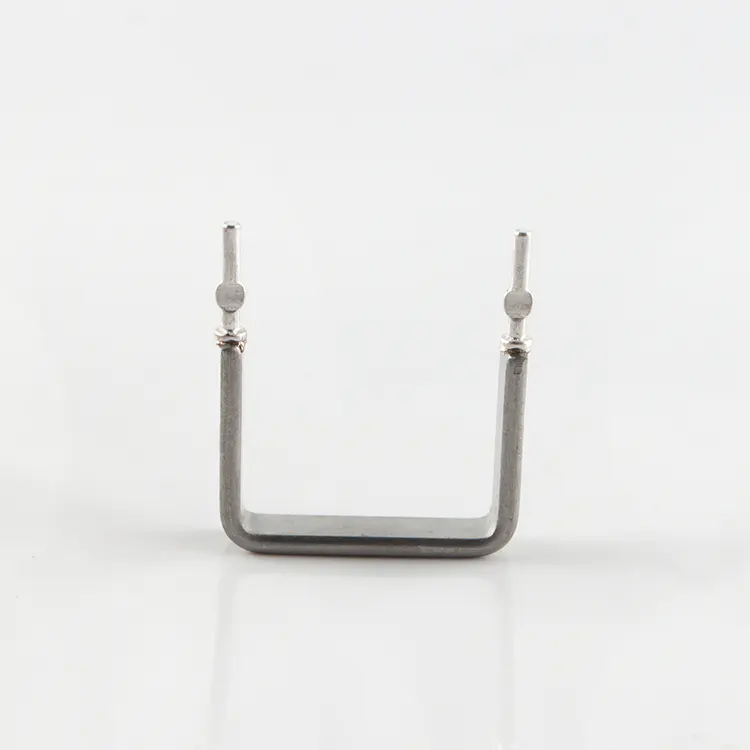

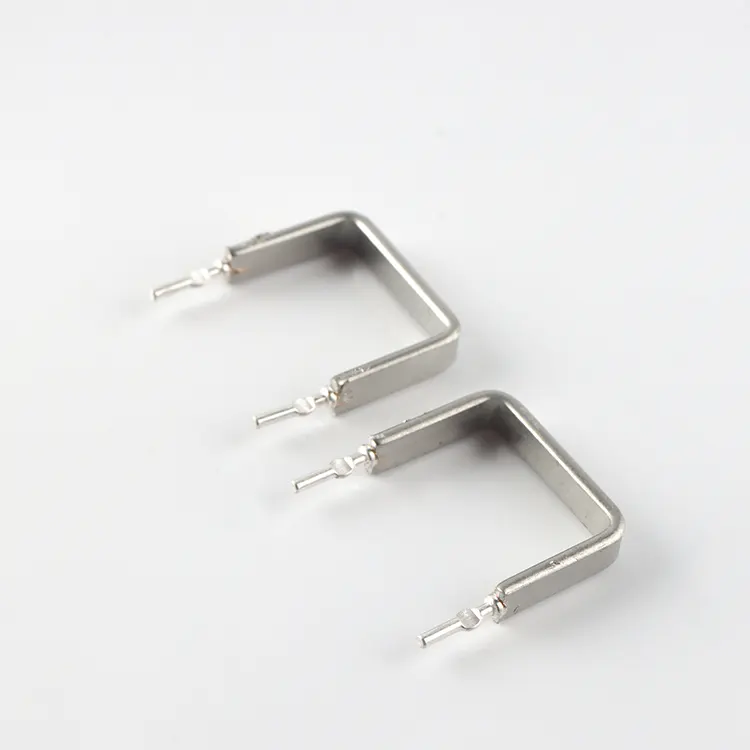

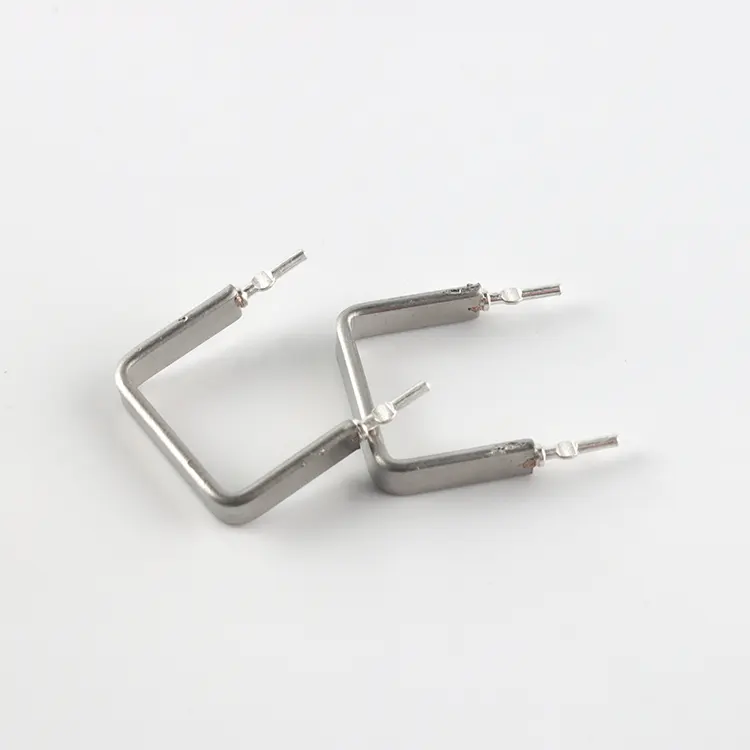

RST Electricin Open Air Current Sensing Resistor tarjoaa erikoisratkaisun insinööreille, joiden on mitattava tarkasti suuria virtoja pienikokoisissa elektroniikkakokoonpanoissa. Toisin kuin perinteiset pinta-asennettavat shuntit, jotka haihduttavat lämpöä suoraan piirilevyyn, tämä ulkoilmavastus käyttää pystysuoraa, säteittäistä johtokokoonpanoa, joka asettaa metalliseoksesta anturielementin piirilevyn yläpuolelle. Tämä ainutlaatuinen rakenne luo ilmaraon komponentin alle, mikä mahdollistaa luonnollisen konvektion kuljettaa lämpöä pois ja vähentää merkittävästi lähellä olevien jälkien ja komponenttien lämpörasitusta – kriittinen etu tiheästi pakatuissa tehovaiheissa.

Ydinrakenne ja suorituskyky

Tämän matalaohmisen vastuksen ydin on tarkkuusmetalliseoselementti (konstantaani tai nikromi), joka on valittu sen vakaan lämpötilakertoimen (40 ppm/°C) ja kyvyn ylläpitää tarkkuutta lämpötilavaihteluiden vuoksi. Elementti on muodostettu ulkoilmasilmukaksi ja sitä tukevat vahvat tinatut kuparijohdot, jotka toimivat myös sähköliitäntänä. Tämä rakenne minimoi loisinduktanssin, mikä tekee OAR-sarjasta erityisen sopivan suurtaajuisiin kytkentäpiireihin, joissa tavanomaiset lankavastukset aiheuttaisivat ei-hyväksyttäviä vaihesiirtoja. Koko kokoonpano on Pb-vapaa ja RoHS-yhteensopiva, ja sen tulenkestävä rakenne täyttää tiukat turvallisuusvaatimukset.

OAR-sarjan tekniset tiedot ja valmistusasiantuntemus

OAR-sarja kattaa resistanssialueen 5 mΩ - 100 mΩ – ihanteellinen matalan tason jännitehäviöiden tuottamiseen, jotka ovat verrannollisia virtoihin useista ampeerista kymmeniin ampeeriin. Vakiotoleranssit ±1 %, ±2 % ja ±5 % sopivat sekä tarkkuusinstrumentointiin että yleiskäyttöön. 1 W, 3 W ja 5 W teholuokitukset kattavat laajan kirjon käyttötarkoituksia suorittimen ydintehon valvonnasta akun purkauksen havaitsemiseen. Luotettuna kiinalaisena ulkoilmavirran tunnistusvastusten valmistajana RST Electric yhdistää yli 10 vuoden tarkkuusvastusten suunnittelun tiukkaan laadunvalvontaan tuottaakseen komponentteja, jotka tarjoavat tarkan ja luotettavan virran takaisinkytkennän vaativassa tehoelektroniikassa.

Tekniset tiedot

Tuotteen ominaisuudet

Open Air Current Sensing Resistor -vastuksemme on suunniteltu erityisesti tarkkoja virrantunnistusskenaarioita varten, ja se täyttää täysin tehoelektroniikkakentän tiukat vaatimukset.

Käytämme avointa pystysuoraa rakennetta, jolloin vastuselementti nostetaan piirilevyn yläpuolelle muodostaen pohjailmaraon. Tämä mahdollistaa nopean lämmön haihtumisen luonnollisen konvektion kautta, mikä vähentää tehokkaasti vierekkäisten piirien ja herkkien komponenttien lämpörasitusta. Tämä rakenne on erityisen edullinen tiiviisti pakatuissa tehomoduuleissa, mikä parantaa merkittävästi yleistä vakautta.

Tuotteen resistanssiarvo kattaa erittäin alhaisen alueen 5 mΩ - 100 mΩ, mikä mahdollistaa suuren virranmittauksen ja vähentää samalla tehohäviötä ja jännitehäviötä. Se on varustettu 40 ppm/°C matalan lämpötilan kertoimella, joka säilyttää vastuksen vakauden lämpötilan muuttuvissa ympäristöissä ja varmistaa virrantunnistuksen tarkkuuden, soveltuu dynaamisiin työskenaarioihin.

Tuotteessa on avoimen silmukan ei-käämitty rakenne, joka minimoi parasiittisen induktanssin ja mukautuu suurtaajuisiin kytkentäpiireihin välttäen vaihesiirrot. Ydinkomponentit on valmistettu tarkkuusseoksista, kuten kupari-nikkelistä (CuNi) ja nikkeli-kromista (NiCr), yhdistettynä täysin hitsattuihin rakenteisiin, mikä takaa vahvat mekaaniset ja sähköiset liitännät, jotka kestävät tärinää ja lämpörasitusta ja pitkä käyttöikä.

Lisäksi tuote on kooltaan kompakti, pystyasettelulla, joka säästää merkittävästi piirilevytilaa verrattuna vaakasuuntaisiin aksiaalisiin tai suuriin SMD-shunttivastuksiin ja täyttää tiheän layoutin vaatimukset. Säteittäiset johdot voivat mukautua standardien PCB-reikien halkaisijaan, yhteensopivat aaltojuottamisen ja manuaalisen kokoonpanon kanssa, tasapainottavat automaation tuotannon ja manuaalisen käytön tarpeet, noudattaen samalla RoHS-standardeja, ja niissä on palonkestävä rakenne, jotka täyttävät teollisuus- ja kulutuselektroniikan turvallisuus- ja ympäristönsuojeluvaatimukset, toleransseilla niinkin alhaisilla kuin ±0,5 %, soveltuvat erittäin tarkkoihin tunnistusskenaarioihin.

Tuotesovellukset

Piirustus ja mitat

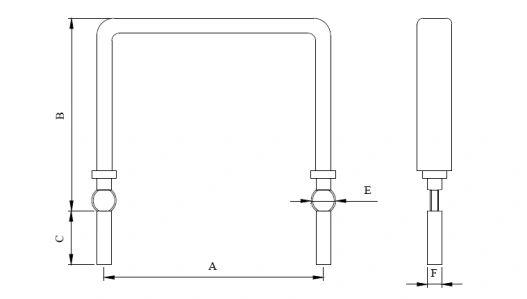

Paketti ja lähetys

RST Electric pitää jokaisen ulkoilmavirran anturivastuksen kuljetusturvallisuutta erittäin tärkeänä. Se on laatinut kattavan pakkaus- ja toimitussuunnitelman varmistaakseen, että tuotteet toimitetaan asiakkaille ehjinä ja ostokokemuksen takaamiseksi.

Eräpakkauksen osalta jokainen vastus asetetaan iskunkestävään pussiin, jossa on vaahtomuovipehmuste, ja asetetaan sitten aaltopahvilaatikkoon. Tämä estää tehokkaasti johtojen taipumisen ja osien muodonmuutosten välttäen törmäysvauriot kuljetuksen aikana. Käytämme lyijyosien kiinnittämiseen vaahtomuovipäätykappaleita tai muovisia lyijyasentotyynyjä varmistaen, että johdot pysyvät suorina eivätkä vaikuta myöhempään asennukseen ja käyttöön.

Liitämme jokaiseen lähetykseen pakkausluettelon ja tarkastustodistuksen tavaroiden mukana, mikä helpottaa asiakkaan hyväksyntää ja todentamista sekä täyttää vaatimustenmukaisuuden tarkistusvaatimukset. Toimitustapa sovitetaan joustavasti erilaisiin ostomääriin: pienet erätilaukset lähetetään kansainvälisillä pikapalveluilla, kuten DHL, FedEx ja UPS, nopealla toimituksella; Keskikokoiset erätilaukset valitaan lentokuljetuksia varten tasapainottaen toimitusaika ja -kustannukset; suuret erätilaukset lähetetään merikuljetuksella, mikä vähentää kuljetuskustannuksia ja täyttää täysin asiakkaiden toimitusaikavaatimukset.

Ennen kaikkien tuotteiden pakkaamista suoritetaan 100-prosenttinen sähkötestaus, jossa keskitytään resistanssiarvon ja toleranssin havaitsemiseen sekä ulkonäön silmämääräisiin tarkastuksiin sen varmistamiseksi, että jokainen tuote täyttää vahvistetut suorituskykystandardit eikä alilaatuisia tuotteita valmisteta.
