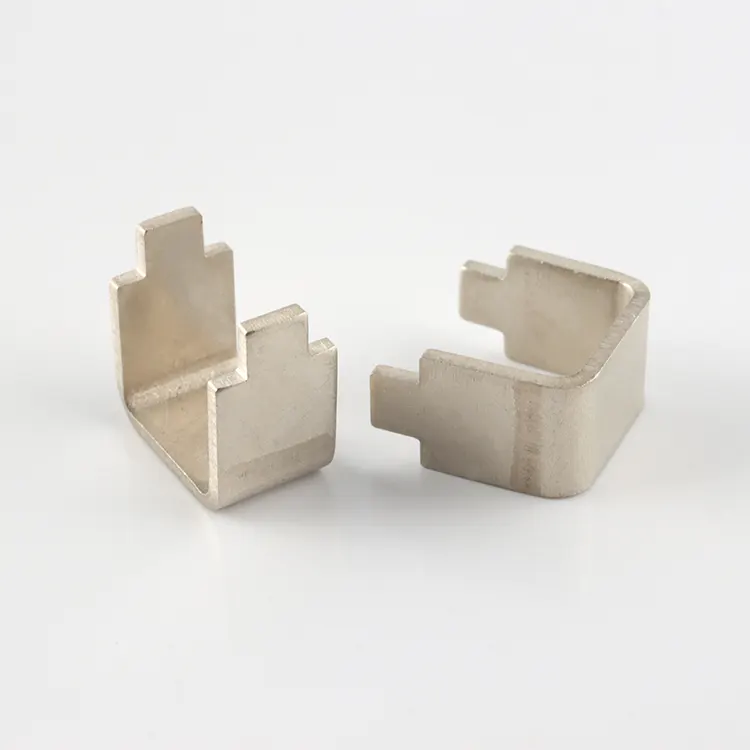

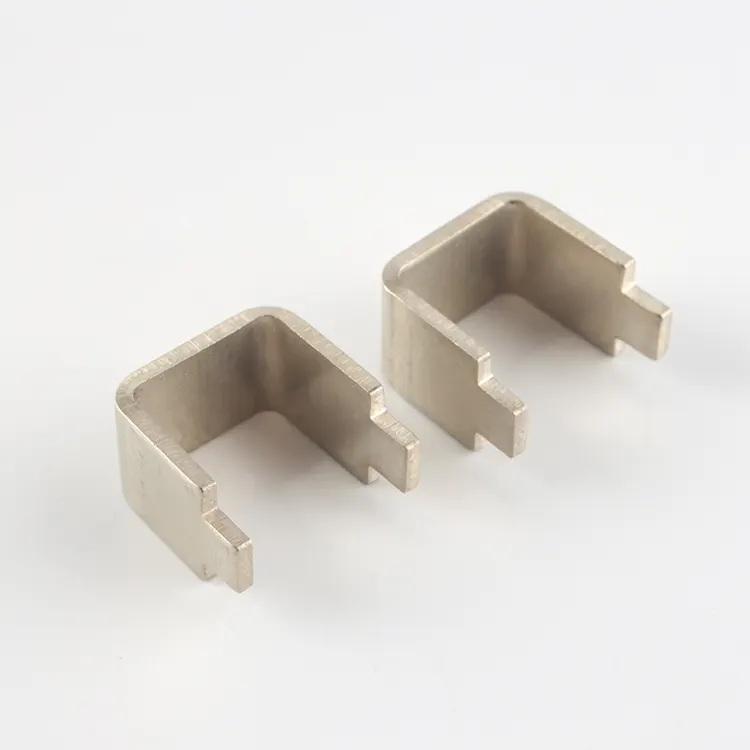

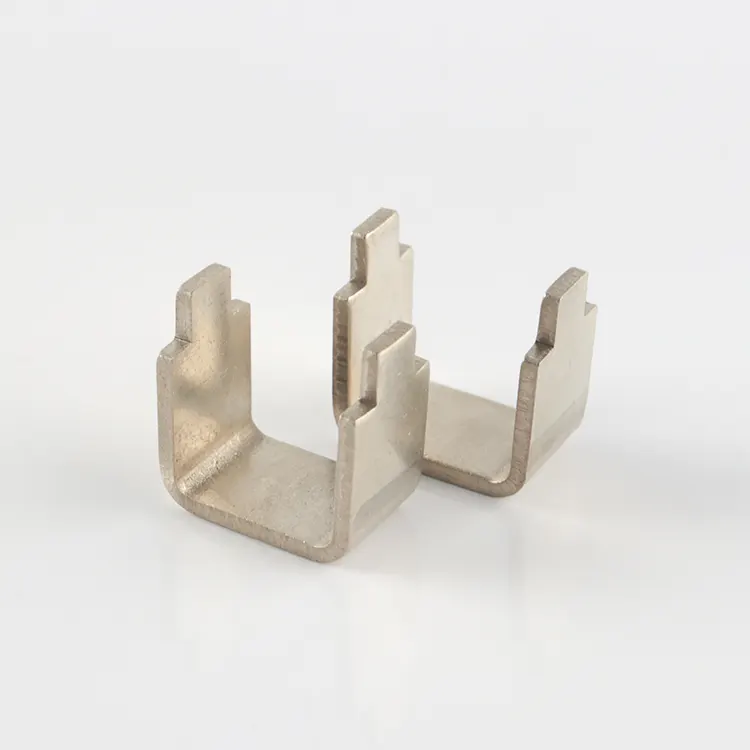

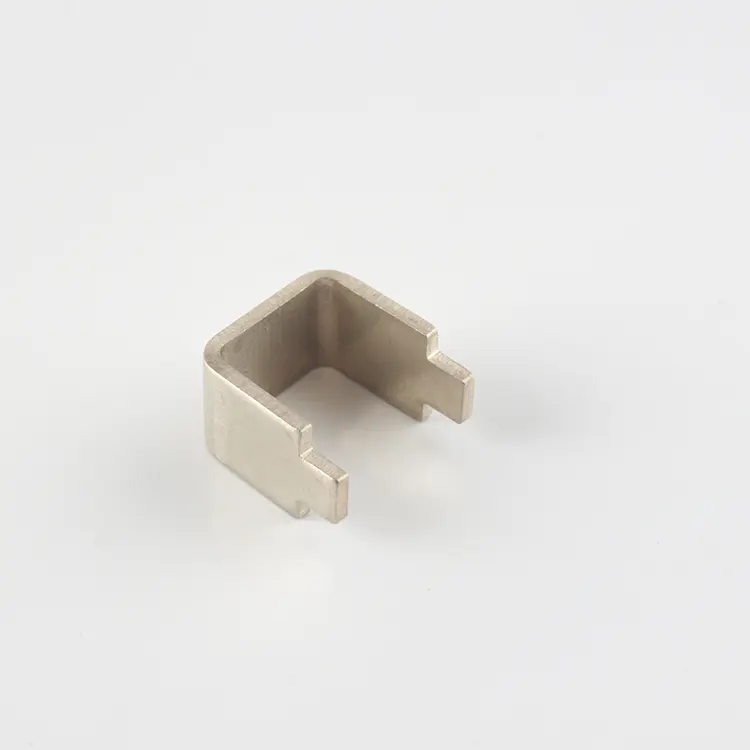

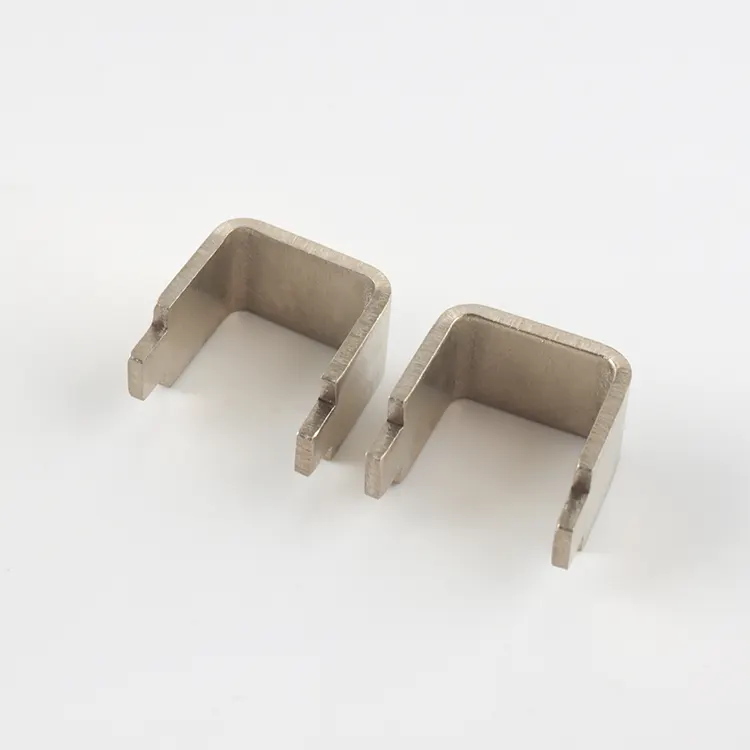

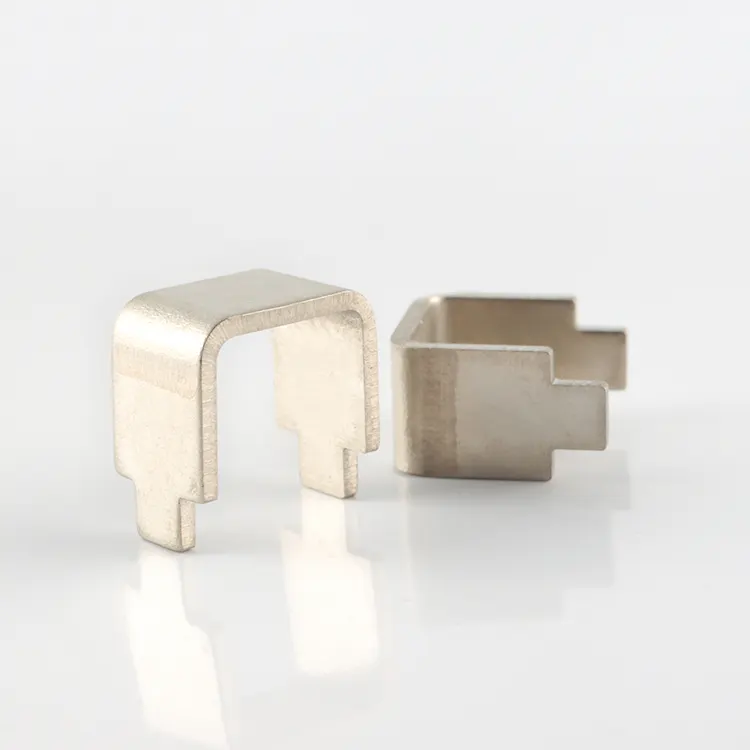

Pienen vastuksen shuntti

RST Electric on ollut syvästi mukana pieniresistanssisten shunttien alalla yli 10 vuoden ajan. Olemme kehittäneet Low Resistance Shuntin erityisesti skenaarioihin, jotka vaativat erittäin suurta tunnistustarkkuutta ja vakautta, kuten autoteollisuudessa, teollisuudessa ja uusiutuvan energian aloilla. Olemme käsitelleet riittämätöntä tarkkuutta, huonoa vakautta ja herkkyyttä ympäristötekijöille perinteisissä shunteissa käsitellessään suurivirtaskenaarioita. Tuotteemme on laajalti yhteensopiva akunhallintajärjestelmien (BMS), moottoriohjainten, invertterien ja suurtaajuisten tehonmuuntolaitteiden kanssa. Se on useiden maailmanlaajuisten autoteollisuuden ensisijaisten toimittajien ja energian varastointiyritysten ensisijainen ydinkomponentti.

Tuotteen ominaisuudet

Keskitymme aina ostajien ydinvaatimuksiin. Low Resistance Shunt käyttää täysin metallirakennetta ja edistynyttä elektronisuihkuhitsaustekniikkaa, mikä mahdollistaa suurten virtojen tarkan havaitsemisen erittäin pienellä resistanssilla. Sillä on myös erinomaiset korroosionkestävyys- ja tärinänkestävyysominaisuudet, jotka sopivat täydellisesti vaativiin työympäristöihin, kuten autojen moottoritiloihin ja ulkokäyttöön tarkoitettuihin teollisuuslaitteisiin. Se on täysin RoHS- ja REACH-ympäristöstandardien mukainen, eikä vaatimustenmukaisuusriskeistä tarvitse huolehtia.

Ydinprosessi

Käytämme tyhjiöelektronisuihkuhitsaustekniikkaa, joka on yksi keskeisistä eduistamme, joka erottaa meidät tavallisista valmistajista. Toisin kuin perinteisissä juotosprosesseissa, tyhjiöelektronisuihkuhitsauksella sulatamme saumattomasti korkean tarkkuuden metalliseosresistanssikomponentit puhtaan kuparielektrodin kanssa yhdeksi integroiduksi rakenteeksi. Tämä eliminoi kosketusvastuksen vaikutuksen sen lähteellä varmistaen tuotteen vakauden ja mekaanisen eheyden pitkäaikaisen käytön aikana.

Koko hitsausprosessi suoritetaan tyhjiöympäristössä, mikä välttää tehokkaasti ongelmia, kuten hapettumisen ja epäpuhtauksien saastumisen hitsausprosessin aikana. Hitsausliitoksilla on korkea lujuus ja hyvä johtavuus, ja ne kestävät voimakasta tärinää ja lämpötilajaksoja. Ne ovat täysin yhteensopivia monimutkaisten työolosuhteiden kanssa, kuten ajoneuvojen ajaminen ja teollisuuslaitteiden käyttö.

Meillä on täydellinen itsenäinen tuotantojärjestelmä metalliseosvalinnasta, tyhjiöelektronisuihkuhitsauksesta pintapassivointikäsittelyyn ja valmiin tuotteen tarkastukseen. Hallitsemme koko prosessia itsenäisesti, ja jokaista vaihetta valvotaan tarkasti varmistaaksemme, että jokaisen Low Resistance Shuntin hitsauslaatu on tasainen ja eliminoida prosessivirheiden aiheuttamat tunnistuspoikkeamat.

Tekniset tiedot

Sähkö- ja luotettavuussuorituskyky

Suorituskyvyn keskeiset edut

(1) Erittäin pieni vastus ja korkea tarkkuus

Low Resistance Shuntissamme on resistanssialue, joka kattaa 0,1 mΩ - 0,667 mΩ, ja se pystyy havaitsemaan tarkasti suuret virrat 75 A - 300 A. Vastaava täyden mittakaavan jännitehäviö on 30 mV - 75 mV. Se voi liittää suoraan analogia-digitaalimuuntimiin ja operaatiovahvistimiin ilman lisäsovitinkomponenttien tarvetta. Tämä vähentää merkittävästi ostajien laitteiden integrointikustannuksia. Lisäksi tarjoamme kolme vakiotoleranssia: ±0,5%, ±1% ja ±5%. ±0,5 %:n korkean tarkkuuden versio voi täyttää skenaariot, joissa on erittäin korkeat tunnistustarkkuusvaatimukset, kuten akun tilan estimointi (SoC), ja pienin mukautettava toleranssi on jopa ±0,25 %. Se mukautuu täysin erilaisiin ostotarpeisiin.

(2) Matala lämpötilakerroin ja laaja lämpötilan sopeutumiskyky

Shunttilaitteen ydinkomponentti on valmistettu erittäin tarkasta metalliseosmateriaalista, jonka lämpötilakerroin on niinkin alhainen kuin 25 ppm/°C. Tämä varmistaa, että laajalla käyttölämpötila-alueella -55°C - +170°C vastuspoikkeama on erittäin pieni ja tunnistustarkkuus pysyy vakaana koko ajan. Varsinaisissa tuotantotesteissä havaitsimme, että jopa äärimmäisissä ympäristöissä, kuten korkeissa lämpötiloissa auton moottoritilassa ja alhaisissa lämpötiloissa ulkona, tämä shunttilaite voi silti ylläpitää erinomaisen tunnistussuorituskyvyn ilman lämpötilan muutoksista johtuvia poikkeamia. Se ratkaisee täysin perinteisten shunttien liiallisen lämpötilan poikkeaman aiheuttaman alan kipupisteen ja soveltuu erilaisiin monimutkaisiin lämpötilanvaihtelutilanteisiin.

(3) Täysmetallipassivointikäsittely

Olemme suunnitelleet shunttilaitteen täysin metallirakenteella ja omaksuneet happopesu- ja passivointipintakäsittelyprosessin. Tämän käsittelyn jälkeen shunttilaitteella on erittäin vahva sulfidaatio-, korroosio- ja ikääntymiskestävyys, ja se kestää tehokkaasti ympäristövaikutuksia, kuten ulkoilman kosteutta, teollisuuden syövyttäviä kaasuja ja ajoneuvojen pakokaasuja. Tämä pidentää merkittävästi tuotteen käyttöikää. Olipa kyseessä uusiutuvan energian laitteisto ulkona tai auton moottoritilan ankara ympäristö, tämä shunttilaite voi toimia vakaasti, mikä vähentää myöhempien vaihto- ja huoltokustannuksia ja auttaa ostajaa alentamaan kokonaiskäyttökustannuksia.

(4) Erittäin pieni induktanssi ja pieni lämpösähkömotorinen voima

Skenaarioissa, kuten suurtaajuinen tehon muunnos ja nopea transienttitunnistus, olemme optimoineet shunttivastuksen rakenteen varmistaaksemme, että sen parasiittisen induktanssi on alle 5nH, lähes nolla. Tämä rakenne säilyttää tehokkaasti signaalin eheyden suurtaajuisissa piireissä ja välttää mittausvirheet, jotka aiheutuvat liian suuresta induktanssista perinteisissä shunteissa. Lisäksi puhtaan kuparielektrodien ja homogeenisen materiaalirakenteen yhdistelmä minimoi lämpösähköisen potentiaalin, mikä parantaa entisestään tunnistustarkkuutta. Tämä rakenne soveltuu erityisen hyvin sovelluksiin, joissa signaalin eheydelle on erittäin korkeat vaatimukset, kuten suurtaajuisiin kytkentäpiireihin ja moottorikäyttöihin.

(5) Nelijohdin Kelvin-liitäntä

Olemme integroineet nelijohtimiset Kelvin-liitännät shunttiin, ja itsenäisten jännitteentunnistusliittimien avulla eliminoimme tehokkaasti johtovastuksen aiheuttamat tunnistusvirheet, jolloin saavutetaan todellista korkean tarkkuuden virrantunnistus. Tämä rakenne ei vaadi asiakkailta ylimääräisiä virheenkompensointikomponentteja, mikä yksinkertaistaa laitteiden integrointiprosessia ja varmistaa shuntin tunnistustarkkuuden vakauden pitkäaikaisen käytön aikana. Se soveltuu erityisen hyvin sellaisiin skenaarioihin kuin teollisuusohjaus ja akun hallinta, joissa on tiukat vaatimukset virheiden havaitsemiselle.

(6) AEC-Q200 luotettavuussertifikaatti

Jokainen Low Resistance Shunt on läpäissyt tiukat AEC-Q200-luotettavuustestit, mukaan lukien useat tiukat tarkastukset, kuten lämpötilasyklit, korkean lämpötilan varastointi, kuormituksen kesto sekä kosteus- ja lämpötestit sen varmistamiseksi, että tuotteet täyttävät autojen suorituskykystandardit ja että niitä voidaan käyttää suoraan autoelektroniikkaan liittyvissä laitteissa. Vaadimme 100-prosenttisen sähkötestauksen suorittamista jokaiselle tuotteelle, keskittyen ydinparametrien, kuten resistanssin ja toleranssin, tarkistamiseen ja myös näytteenottoluotettavuustestien suorittamiseen erätuotteille, jotta estetään pätemättömien tuotteiden vapautuminen, mikä takaa vakaat ja luotettavat tuotetakuut ostajille.

Tuotesovellukset

Pakkaus ja toimitus

Pidämme erittäin tärkeänä jokaisen Low Resistance Shuntin kuljetusturvallisuutta. Olemme laatineet yksityiskohtaisen pakkaus- ja toimitussuunnitelman varmistaaksemme, että tuotteet saapuvat ostajan käsiin ehjinä tehtaalta. Eräpakkauksen aikana asetamme jokaisen shuntin vaahtopuskuroituun antistaattiseen pussiin ja laitamme ne sitten tasaisesti aaltopahvilaatikoihin. Tämä estää tehokkaasti liittimien vaurioitumisen ja komponenttien vääntymisen kuljetuksen aikana.

Shunttien virtaliittimissä ja tunnistinliittimissä käytämme kiinnitykseen vaahtomuovipäällysteitä tai teippejä varmistaaksemme, että liittimet pysyvät suorina eivätkä vaikuta myöhempään asennukseen ja ostajan käyttöön. Kun jokainen tavaraerä lähetetään, liitämme tuotteisiin pakkausluettelon ja tarkastustodistuksen helpottaaksemme ostajan vastaanottamista ja tarkastusta. Samalla toimitamme täydelliset tekniset asiakirjat vaatimustenmukaisuuden arviointivaatimusten täyttämiseksi.

Kuljetusmenetelmien suhteen tarjoamme joustavia vaihtoehtoja: pienten erätilaukset kuljetetaan kansainvälisillä kuriiripalveluilla, kuten DHL, FedEx ja UPS, jotka ovat nopeita ja varmistavat, että ostaja saa näytteet tai pienet tavaraerät nopeasti; keskikokoiset erätilaukset kuljetetaan lentoteitse, mikä tasapainottaa oikea-aikaisuutta ja kustannuksia; suuret erätilaukset kuljetetaan meritse, mikä vähentää merkittävästi kuljetuskustannuksia ja mukautuu täysin erilaisiin ostomääriin. Lisäksi tarjoamme selkeät säilytysehdotukset. Suosittelemme shunttien säilyttämistä sisätiloissa, joiden lämpötila on 25°C ± 5°C, suhteellinen kosteus alle 70%, hyvä ilmanvaihto ja ei syövyttäviä kaasuja tuotteen käyttöiän pidentämiseksi tyhjäkäynnillä.

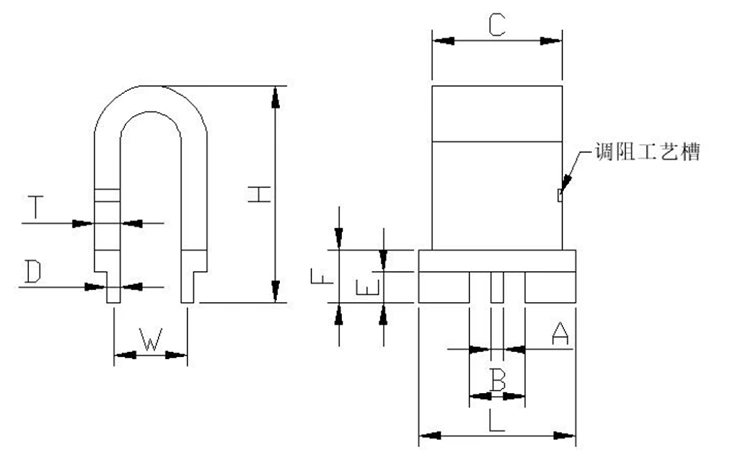

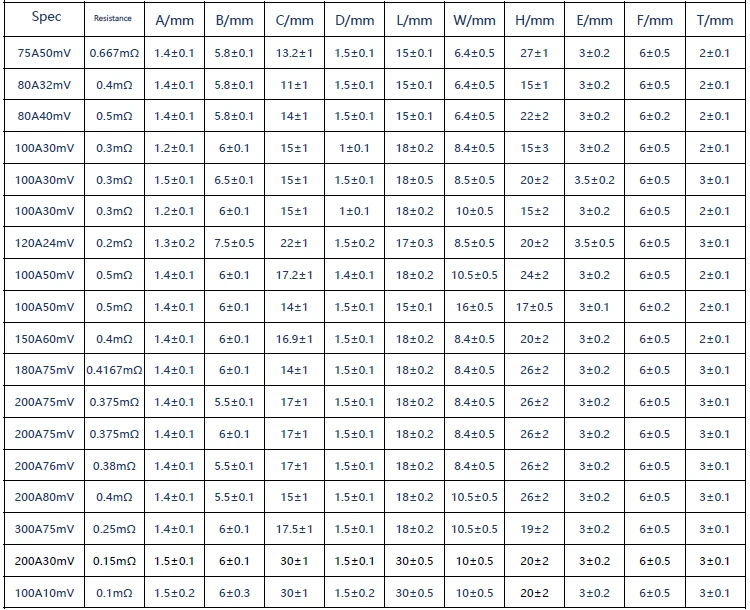

Piirustus ja mitat

Syitä valita RST Electric

(1) Suora toimitus lähdetehtaalta

Olemme laillisesti sertifioitu Low Resistance Shunt -valmistaja Kiinassa, ja olemme omistautuneet tälle alalle yli 10 vuoden ajan. Meillä on ISO 9001 -sertifioitu tuotantopohja ja eksklusiivinen suurvirtashunttituotantolinja. Valvomme tiukasti kaikkia tuotantoprosesseja itsenäisesti, ilman hinnankorotuksia missään välivaiheessa. Tehtaan suoratoimitusmallimme antaa ostajille mahdollisuuden ostaa korkealaatuisia FLU-sarjan shuntteja edullisemmin, mikä parantaa merkittävästi hankinta-arvoa.

(2) Professional Team Support

Meillä on kokenut insinööritiimi, joka on omistautunut auto- ja teollisuusalojen nykyisten tunnistusratkaisujen tutkimukseen ja kehittämiseen. Voimme tarjota räätälöityä tuotesuunnittelua ja teknistä tukea ostajien erityisten sovellusskenaarioiden perusteella. Samanaikaisesti noudatamme tiukasti 100-prosenttista sähkötestausta (resistanssi, toleranssi, TCR-näytteenottotarkastus), ja jokainen tuote käy läpi tiukan laadunvalvonnan vakaan ja johdonmukaisen suorituskyvyn varmistamiseksi, mikä täyttää ostajien erätuotannon vaatimukset.

(3) Yleinen asettelu

Tuotteitamme on viety yli 40 maahan, mukaan lukien Saksa, Yhdysvallat, Japani, Etelä-Korea ja Brasilia. Olemme luotettava kumppani maailmanlaajuisille autoteollisuuden ykköstason toimittajille, akunhallintajärjestelmien valmistajille ja teollisuusvoimayrityksille. Meillä on runsaasti kokemusta alalta erittäin alhaisen vastuksen ja korkean tarkkuuden suurvirran havaitsemisen aloilta. Tunnemme eri maiden alan standardit ja vaatimustenmukaisuusvaatimukset ja voimme tarjota asiakkaillemme paikallisten standardien mukaisia ​​tuotteita ja palveluita.

(4) Paranna toimitus- ja huoltopalveluja

Tarjoamme joustavat toimitusajat. Vakioerittelyissä toimitusaika on 10-15 työpäivää. Räätälöityjen tuotteiden toimitusaika on 15-25 työpäivää. Näitä ajanjaksoja voidaan joustavasti muuttaa ostajan tuotantoaikataulun mukaan, jotta se ei vaikuta ostajan tuotantosuunnitelmaan. Samalla tarjoamme 12 kuukauden takuupalvelun. Takuuaikana voidaan tarjota etävianmääritys, varaosien toimituspalvelut. Ammattimaiset tekniset tiimit voivat auttaa ostajaa tuotteen integroinnin ja virheenkorjauksen viimeistelyssä ja tarjota täyden suojan ostajan hankinnalle ja käytölle koko prosessin ajan.
