Metalliseos Virrantunnistusvastus

Suunnittelun edut

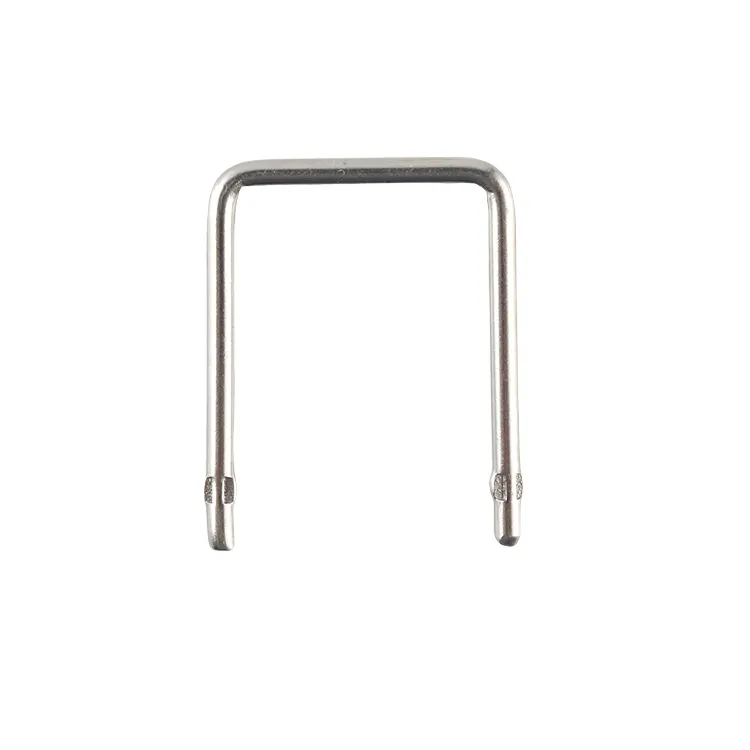

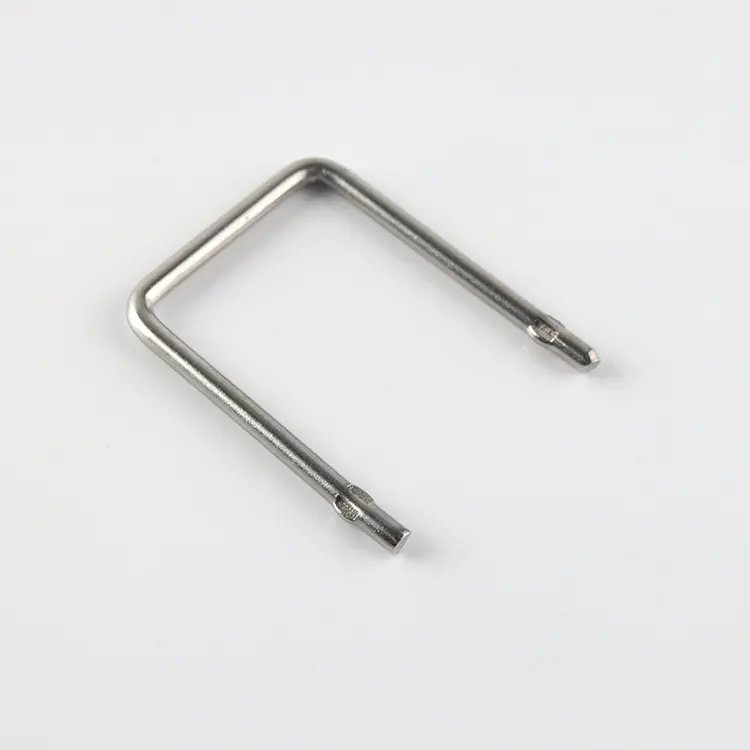

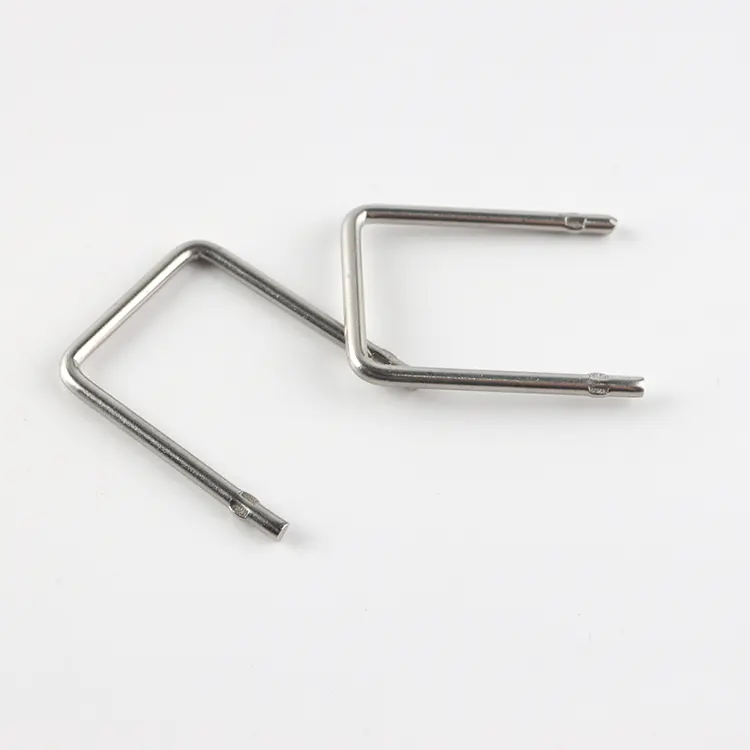

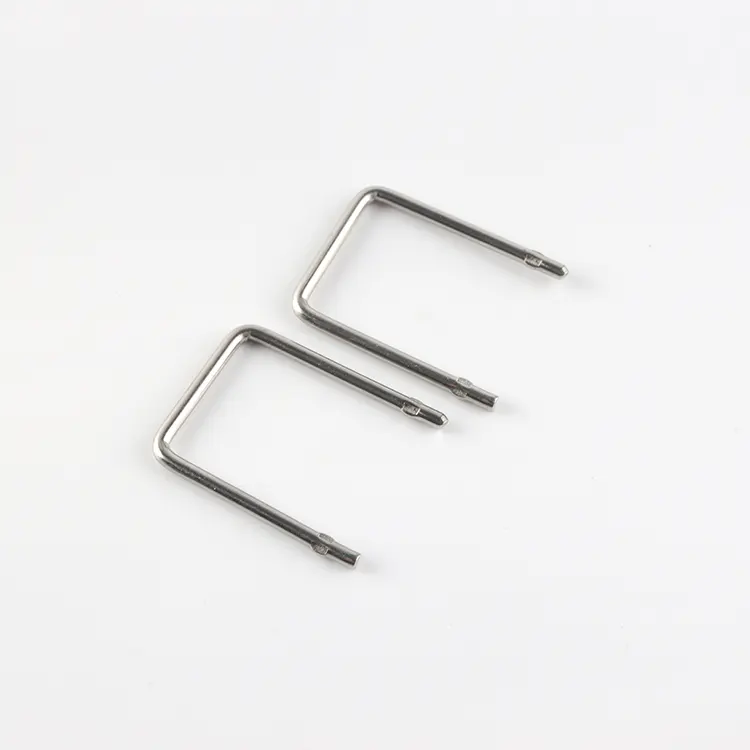

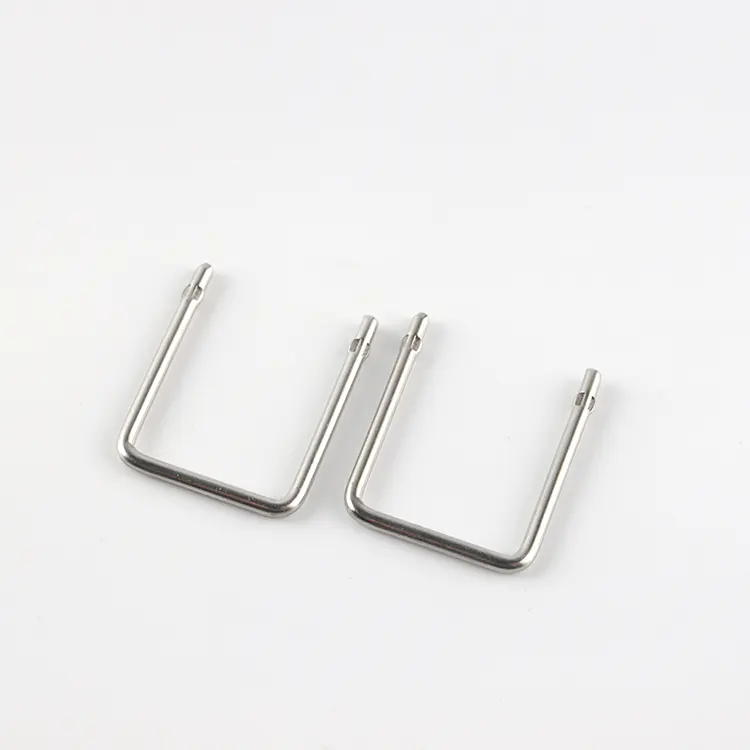

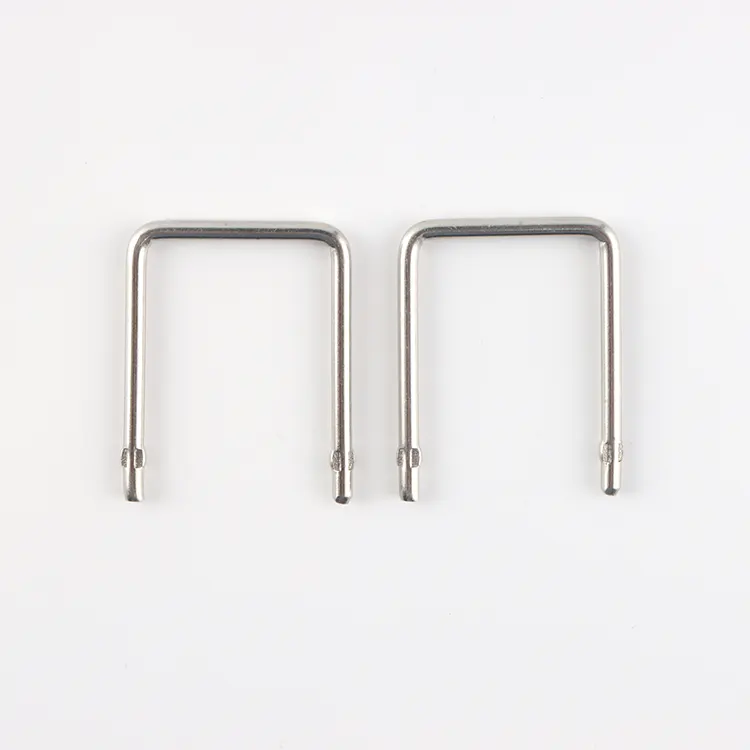

RST Electricin metalliseosvirtatunnistinvastus tarjoaa erittäin vakaan, matalan induktanssin ratkaisun tasa- ja vaihtovirtojen mittaamiseen nykyaikaisessa tehoelektroniikassa. Suunniteltu erityisesti sovelluksiin, joissa levytila ​​on rajallinen ja tarkkuus on ensiarvoisen tärkeää, tämä Low Ohm Resistor käyttää tarkkuusmetalliseoselementtiä (manganiinia tai vastaavaa), joka tarjoaa erinomaisen yhdistelmän matalaa lämpötilakerrointa, korkeaa ylijännitesuojaa ja pitkän aikavälin vakautta. Pystysuora, säteittäinen lyijypakkaus mahdollistaa vastuksen seisomisen pystyasennossa, minimoiden sen jalanjäljen ja samalla edistäen luonnollista ilmankiertoa elementin ympärillä – kriittinen etu tiheissä asetteluissa, joissa lämmön haihtumista on huolehdittava.

Rakenneoptimointi

Tämän metallielementtivastuksen rakenne on optimoitu sekä sähköisen suorituskyvyn että mekaanisen luotettavuuden kannalta. Resistiivinen elementti on valmistettu erittäin stabiilista metalliseoksesta, jonka lämpötilakerroin on niinkin alhainen kuin ±50 ppm/°C, mikä varmistaa, että resistanssiarvo pysyy käytännössä vakiona koko käyttölämpötila-alueella. Elementti hitsataan sitten tinattuihin kuparijohtimiin ja kapseloidaan palamista hidastavaan koteloon, joka tarjoaa mekaanisen suojan ja sallii ulkoilmasuunnittelun maksimoida jäähdytyksen. Tuloksena oleva komponentti tarjoaa erittäin alhaisen induktanssin, joten se sopii korkeataajuisiin kytkentäpiireihin, joissa tavanomaiset lankavastukset aiheuttaisivat ei-toivottuja vaihesiirto- tai jännitepiikkejä.

Resistanssin ja virran luokitustiedot

FLQ53-sarja kattaa resistanssialueen 2 mΩ - 50 mΩ, virran nimellisarvoilla 2,5 A - 21 A, mikä vastaa tyypillisiä 50 mV - 100 mV jännitteen pudotuksia täydessä mittakaavassa – ihanteellinen suoraliitäntään analogia-digitaalimuuntimien ja operaatiovahvistimien kanssa. Vakiotoleranssit ±1 %, ±2 % ja ±5 % sopivat sekä tarkkuusinstrumentointiin että yleiskäyttöön.

Luotettuna metalliseosvirran tunnistusvastusten valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden tarkkuusvastusten suunnittelun tiukkaan laadunvalvontaan tuottaakseen komponentteja, jotka tarjoavat tarkan, ryömimättömän virran takaisinkytkennän vaativimmissakin ympäristöissä.

Tekniset tiedot

Tuotteen ominaisuudet

1. Erittäin pienet resistanssiarvot – 2 mΩ - 50 mΩ, mikä mahdollistaa virtojen tarkan mittauksen muutamasta ampeerista yli 20 A:iin minimaalisella tehohäviöllä ja pienellä jännitehäviöllä.

2.Matala lämpötilakerroin (TCR) – ±50 ppm/°C - ±100 ppm/°C varmistaa vakaat vastusarvot lämpötilan vaihteluissa, mikä on kriittistä virran tarkkuuden havaitsemisessa.

3. Äärimmäisen alhainen induktanssi – Metalliseosrakenne käytännössä eliminoi loisinduktanssin, mikä tekee siitä ihanteellisen korkeataajuisiin kytkentäpiireihin ja nopeaan transienttivasteeseen.

4. Laaja virta-alue – kattaa 2,5-21 A yhdessä sarjassa, mikä tarjoaa suunnittelun joustavuutta useilla tehotasoilla.

5. Kompakti pystysuuntainen jalanjälki – Säteittäinen lyijyrakenne minimoi PCB-alueen kulutuksen, mikä mahdollistaa komponenttien tiheän sijoittamisen.

6.Suuri vakaus ja luotettavuus – Tarkkuusmetalliseoselementti tarjoaa erinomaisen pitkäaikaisen vakauden ja lämmönkestävyyden.

7. Paloa hidastava pinnoite – Kapseloitu kestävään, paloa hidastavaan materiaaliin, joka täyttää teollisuus- ja kulutuselektroniikan turvallisuusvaatimukset.

8. Tarkkuustoleranssit – Saatavana ±1 %, ±2 %, ±5 % ja ±10 %, jotta ne sopivat sekä korkeaan tarkkuuteen että kustannusherkkään suunnitteluun.

9. Mukautettavat parametrit – Erikoisvastusarvot, lyijyn muodostus ja sovitetut parit saatavilla sovelluskohtaisiin vaatimuksiin.

10. Helppo PCB-integrointi – Standardi säteittäinen lyijyjako (5 mm - 50 mm virran arvosta riippuen), joka on yhteensopiva automaattisten asennuslaitteiden kanssa.

Tuotesovellukset

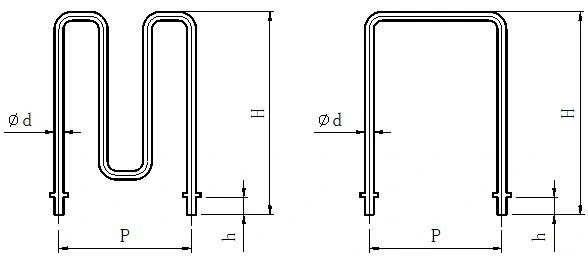

Piirustus ja mitat

Paketti ja lähetys

RST Electric takaa jokaisen metalliseoksesta koostuvan virtatunnistimen vastuksen turvallisen toimituksen:

● Bulkkipakkaus: Vastukset pakataan antistaattisiin pusseihin, joissa on vaahtomuovipehmuste, ja ne asetetaan sitten aaltopahvipakkauksiin lyijyn taipumisen ja elementtien muodonmuutoksen estämiseksi.

● Lyijysuojaus: Johdot pidetään suorina vaahtomuovipäätytulppien tai muovisten lyijyä muodostavien välikkeiden avulla.

● Dokumentaatio: Jokaisen lähetyksen mukana tulee pakkausluettelot ja tarkastustodistukset.

● Rahtivaihtoehdot: Pikakuriiri (DHL/FedEx/UPS) pienille määrille, lentorahti keskisuurille määrille, merirahti massatilauksille.

FAQ

K: Miksi valitsit RST Electricin?

V: Olemme olleet syvästi mukana metalliseosvirran tunnistusvastusten alalla yli 10 vuoden ajan. Meillä on ISO 9001 -sertifioitu tuotantopohja. Hallitsemme itsenäisesti jokaista vaihetta lejeeringin valinnasta muovauksesta havaitsemiseen koko prosessin ajan, ilman välivaiheita. Tämä takaa korkeamman kustannustehokkuuden. Lisäksi metalliseosvirtatunnistinvastuksessa on korkea tarkkuus ja hyvä lämmönpoisto, ja se sopii erilaisiin tehoelektroniikkaskenaarioihin.

K: Mitä mukautuspalveluita tuetaan?

V: Täysiulotteinen räätälöinti on tuettu, mukaan lukien virran arvo (2,5A - 21A), resistanssiarvo (2mΩ - 50mΩ), toleranssi (niinkin alhainen kuin ±0,5%), lyijyn muovaus (mukaan lukien mukautettu tukikorkeus), lyijypinnoitus (tina-lyijy, puhdas tina, kullattu pinnoitus) sekä yksilölliset säädöt parametreille, kuten lämpötilakerroin, jne.

K: Mitkä ovat laatutakuut?

V: Jokainen metalliseosvirran tunnistusvastus käy läpi 100-prosenttisen sähkötestauksen (resistanssiarvo, toleranssi, TCR), ja sisäiset luotettavuustestit suoritetaan stabiilisuuden varmistamiseksi lämpötilan ja virran jaksotuksen aikana. Noudatamme tiukasti ISO 9001 -standardia varmistaaksemme, että jokainen tuote täyttää teollisuustason laatuvaatimukset.

K: Mitkä ovat toimitus- ja myynninjälkeiset takuut?

V: Vakiolaatuisten tuotteiden toimitusaika on 7-10 päivää; räätälöityjen tuotteiden osalta se on 10-15 päivää. Täydelliset testiraportit, materiaalitodistukset jne. toimitetaan tavaroiden mukana. Tarjoamme 12 kuukauden takuun. Etävianmääritys, varaosien toimitus ja tekninen tuki tarjotaan. Apua voidaan myös tarjota tuoteintegroinnin ja virheenkorjauksen loppuunsaattamiseen.
