Abstrakti· Tämä artikkeli sisältää yksityiskohtaisen teknisen tarkastelunAlumiininen kotelon vastus, joka tutkii sen rakennetta, lämmönhallintaperiaatteita ja kriittistä roolia teollisuuden tehonsäädössä. Keskustelu kattaa lanka- ja paksukalvoteknologioita, teholuokituksia, lämmönpoistomekanismeja ja sovellusnäkökohtia vaativiin ympäristöihin, joissa tarvitaan luotettavia suuritehoisia vastuksia.
01. Rakentaminen ja ydinteknologiat

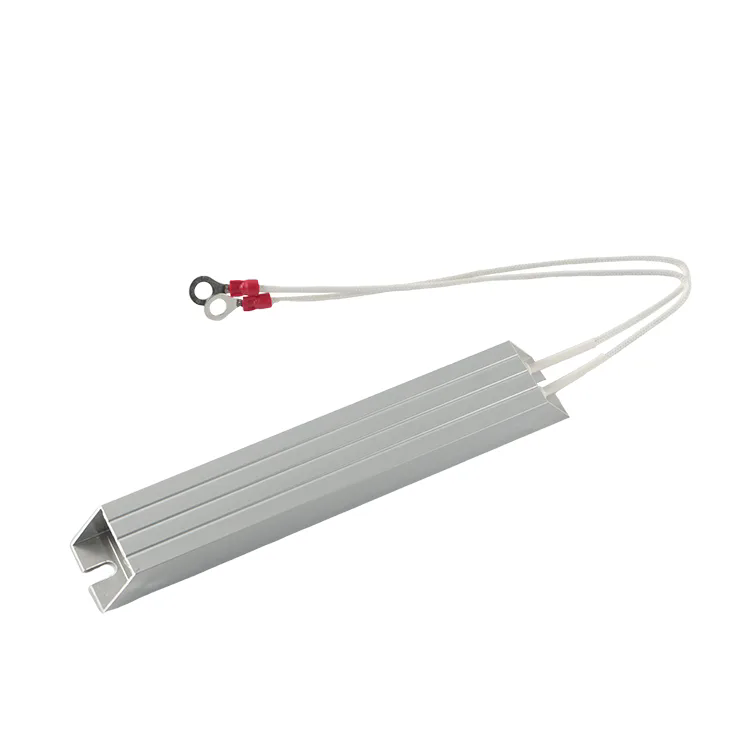

TheAlumiininen kotelon vastuson tehovastus, joka on suunniteltu sovelluksiin, jotka vaativat vankkaa rakennetta ja tehokasta lämmönpoistoa. Laite koostuu resistiivisestä elementistä – tyypillisesti lankakäämästä tai paksukalvoresistanssiradasta –, joka on kapseloitu keraamiseen ytimeen ja koteloitu suulakepuristettuun alumiiniprofiiliin.
Alumiinikotelo palvelee useita kriittisiä toimintoja. Se tarjoaa mekaanisen suojan sisäiselle resistiiviselle elementille, toimii jäähdytyselementtinä haihduttamaan lämpöenergiaa ja tarjoaa asennuspinnan kiinnitystä varten alustaan tai jäähdytyslevyihin. Sisäinen rakenne vaihtelee tyypeittäin: lankakääreissä versioissa käytetään vastuslankaa (kuten nichrome), joka on kierretty keraamiseen alustaan, kun taas paksukalvoversioissa käytetään resistiivistä tahnaa, joka on painettu keraamiseen alustaan. Molemmat mallit asetetaan tai tiivistetään alumiinikoteloon käyttämällä korkean lämpötilan yhdistettä, joka varmistaa sähköeristyksen ja lämmönjohtavuuden.
Suulakepuristettu alumiini
Lanka tai paksukalvo
Keraaminen ydin ja valkuaisaine
02. Lämmönhallinta ja lämmönpoisto
Alumiinikotelo toimii integroituna jäähdytyselementtinä, joka siirtää lämpöä ympäröivään ilmaan tai asennuspintaan
Alumiinin korkea lämmönjohtavuus (205 W/m·K) varmistaa tehokkaan lämmönsiirron elementistä koteloon
Rivat tai rivat lisäävät pinta-alaa konvektiojäähdytyksen parantamiseksi
Tasainen asennuspinta mahdollistaa suoran kiinnityksen runkoon lisäjäähdytyksen saamiseksi
Tehokas lämmönhallinta on alumiinikotelon vastuksen ominaisuus. Resistiiviseen elementtiin haihtunut teho tuottaa lämpöä, joka on poistettava ylikuumenemisen estämiseksi ja pitkän aikavälin luotettavuuden varmistamiseksi. Alumiinikotelo tarjoaa matalan vastuksen lämpöpolun elementistä ulos, jossa lämpö siirtyy ilmaan konvektiolla ja säteilyllä. Kun kotelo on asennettu metallirunkoon tai jäähdytyselementtiin, se voi johtaa lämpöä pois vielä tehokkaammin, jolloin vastus voi toimia korkeammalla teholla kuin sen vapaailmaluokitus.
Terminen huomautus:Alumiinikoteloitujen vastusten teho on tyypillisesti määritetty tiettyä asennustilaa varten (esim. asennettuna tavalliseen jäähdytyselementtiin). Käyttö ilman riittävää lämpönielua vähentää sallittua tehohäviötä ja voi aiheuttaa ennenaikaisen vian.
03. Tehoarvot ja suorituskykyominaisuudet
TheAlumiininen kotelon vastuson saatavana useilla eri teholuokilla, noin 5 W - yli 500 W. Teholuokitus määräytyy vastuksen kyvystä haihduttaa lämpöä ylittämättä enimmäiskäyttölämpötilaansa, tyypillisesti 200 °C - 275 °C elementille.
| Parametri | Tyypillinen alue |
|---|---|
| Teholuokitus | 5 W - 500 W |
| Resistanssialue | 0,1 Ω - 100 kΩ |
| Vastustustoleranssi | ±1 % - ±10 % |
| Lämpötilakerroin | ±50 - ±300 ppm/°C |
| Elementin enimmäislämpötila | 200 °C - 275 °C |
| Dielektrinen kestävä jännite | 1000 V - 2500 V AC |
| Eristysvastus | >100 MΩ 500 V DC jännitteellä |
Perustuu tyypillisiin alumiinikoteloiden tehovastusten spesifikaatioihin.
Resistanssin lämpötilakerroin (TCR) kertoo, kuinka paljon vastus muuttuu lämpötilan mukaan. Pienemmät TCR-arvot ovat edullisia tarkkuussovelluksissa. Dielektrisen jännitteen ja eristysresistanssin tiedot vahvistavat, että sisäelementti on eristetty riittävästi alumiinikotelosta, mikä on tärkeää turvallisuuden ja piirin eheyden kannalta.
04. Sähköeristys ja dielektrinen lujuus
Vaikka alumiinikotelo on metallia, sisäinen resistiivinen elementti on sähköisesti eristetty siitä. Tämä eristys saavutetaan keraamisen ytimen (yleensä alumiinioksidin) ja elementin ja kotelon välisen tilan täyttävän valumassan avulla.
- Keraaminen ydin:Tarjoaa ensisijaisen sähköeristyksen ja mekaanisen tuen resistiiviselle elementille.
- Valtausyhdiste:Lämpöä johtava, sähköä eristävä materiaali (kuten silikoni tai epoksi) täyttää tyhjiöt ja varmistaa, että lämpö siirtyy tehokkaasti elementistä koteloon.
- Dielektrinen kestojännite:Eristysjärjestelmä on testattu kestämään suuria jännitteitä (tyypillisesti 1000 V - 2500 V AC) rikkoutumatta.
- Ryömintä ja tyhjennys:Elementin ja kotelon välinen fyysinen etäisyys on suunniteltu estämään sähkökatkos nimellisolosuhteissa.
Elementin ja kotelon välinen eristys mahdollistaa vastuksen asentamisen suoraan maadoitettuun metallirunkoon ilman oikosulkuvaaraa. Tämä on välttämätöntä turvallisen käytön kannalta teollisuuslaitteissa, joissa runko toimii yhteisenä maareferenssinä.
05. Sovellusalueet ja teollisuuden käyttötapaukset
TheAlumiininen kotelon vastusSitä käytetään monissa teollisissa sovelluksissa, joissa tarvitaan luotettavaa korkean tehon hajauttamista. Sen vankka rakenne ja lämpöteho tekevät siitä sopivan vaativiin ympäristöihin.
- Moottorin ohjaus ja jarrutus:Käytetään jarruvastuksina vaihtelevissa taajuuksissa (VFD) ja servojärjestelmissä regeneratiivisen energian haihduttamiseksi hidastuksen aikana.
- Virtalähteet:Käytetään kuormitusvastuksina, suodatusvastuksina ja syöttövirran rajoittimina teollisuuden teholähteissä.
- Uusiutuva energia:Käytetään aurinkoinverttereissä ja tuuliturbiinijärjestelmissä dynaamiseen jarrutukseen ja kuormitustestaukseen.
- Testaus ja mittaus:Kuormapankit ja testilaitteet käyttävät näitä vastuksia sähköisten kuormien simulointiin generaattoreiden ja UPS-testausta varten.
- Lämmityssovellukset:Käytetään teollisuuden lämmitysjärjestelmissä, pakkauskoneissa ja prosessilaitteissa, joissa tarvitaan hallittua lämmöntuotantoa.
- Autot ja sähköautot:Käytetään sähköajoneuvojen esilatauspiireissä, akunhallintajärjestelmissä ja regeneratiivisissa jarrujärjestelmissä.
06. Asennus ja ympäristönäkökohdat
Oikea asennus on välttämätöntä alumiinikotelon vastuksen nimellissuorituskyvyn ja pitkäikäisyyden saavuttamiseksi. Järjestelmän suunnittelussa ja kokoonpanossa on otettava huomioon useita tekijöitä.
- Asennus:Vastus tulee asentaa tukevasti tasaiselle, puhtaalle pinnalle. Terminen rajapintamateriaalia (TIM) voidaan käyttää parantamaan lämmönsiirtoa vastuksen ja asennuspinnan välillä.
- Ilmanvaihto:Varmista riittävä ilmavirta vastuksen ympärillä konvektiivisen jäähdytyksen mahdollistamiseksi. Vältä sulkemasta vastusta ahtaaseen tilaan, jossa ei ole tuuletusta.
- Johdotus:Käytä sopivan kokoista johtoa ja turvallisia liitäntöjä estääksesi liittimien ylikuumenemisen. Noudata liittimen vääntömomenttitietoja.
- Ympäristönsuojelu:Alumiinikotelo tarjoaa jonkin verran suojaa pölyltä ja kosteudelta, mutta lisäkoteloita saatetaan tarvita ankarissa ympäristöissä.
- Lämpötilan vähennys:Jos ympäristön lämpötila ylittää nimellisen ympäristön, tehohäviö on vähennettävä valmistajan käyrän mukaisesti.
Asennushuomautus:Alumiinikoteloitujen vastusten teho on usein määritetty asennettavaksi tavalliseen jäähdytyselementtiin. Jos vastusta käytetään ilman jäähdytyselementtiä, sallittu tehohäviö voi pienentyä merkittävästi. Tarkista aina valmistajan alentamiskäyrät.
Usein kysytyt kysymykset
Tekniset tiedot ja standardit voivat vaihdella. Tarkista aina valmistajan dokumentaatio erityisistä sovellusvaatimuksistasi.
