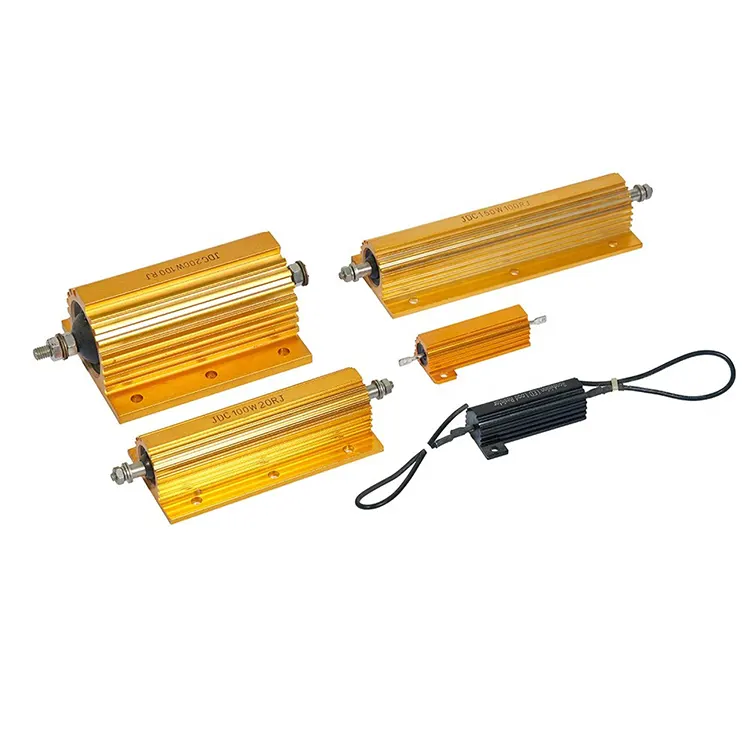

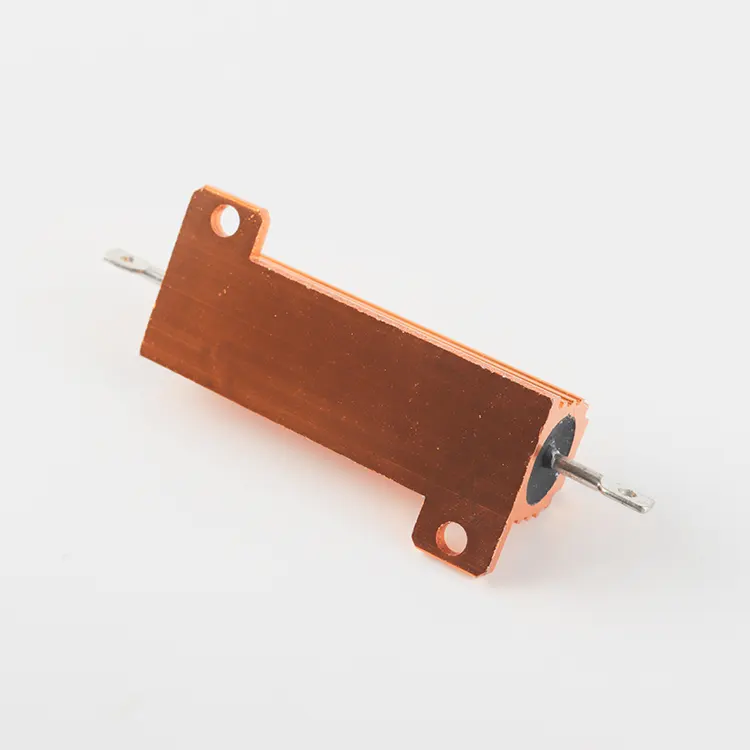

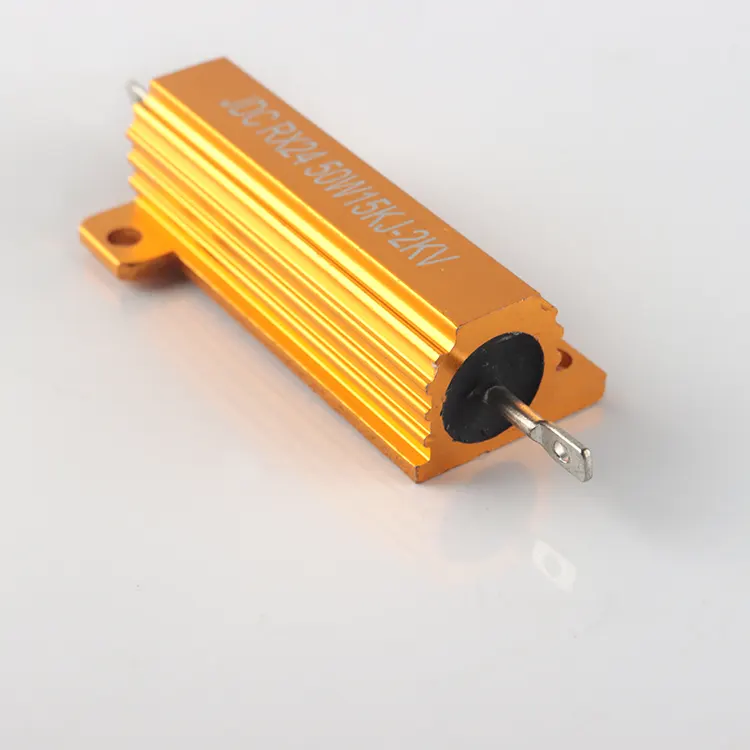

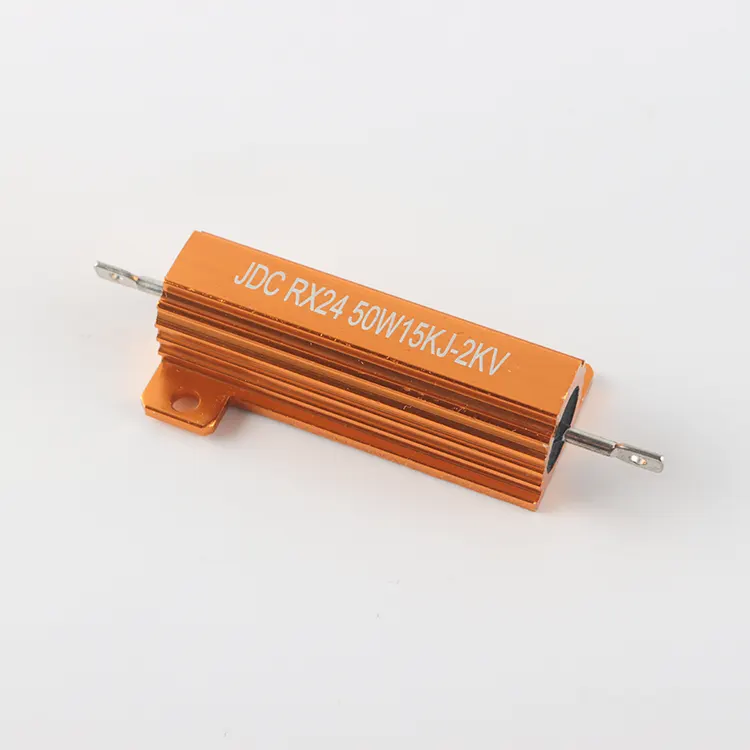

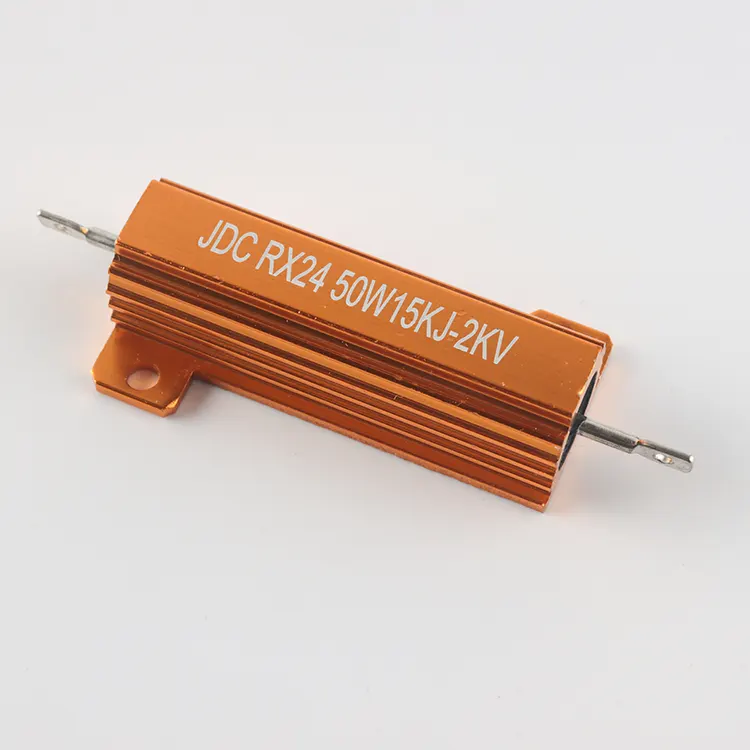

Runkoon kiinnitetty tehovastus

RST Electricin runkoon asennettava tehovastus edustaa edistyneen materiaalitekniikan ja tarkkuusvalmistuksen huipentumaa. Toisin kuin perinteisissä vastuksissa, tässä Power Resistorissa on vankka metallialumiinikuori, joka palvelee useita kriittisiä toimintoja: se tarjoaa erinomaisen lämmönjohtavuuden tehokkaaseen lämmönpoistoon, tarjoaa mekaanisen suojan tärinää ja iskuja vastaan ​​ja mahdollistaa turvallisen kiinnityksen jäähdytyslevyihin tai rungon pintoihin optimaalista lämmönhallintaa varten. Sisäelementti on kapseloitu paloa hidastavilla epäorgaanisilla materiaaleilla integroidun kapselointiprosessin kautta, mikä varmistaa korkean eristyskyvyn ja poikkeuksellisen tärinänkestävyyden.

Tämän rakenteen tuloksena on alumiinikoteloitu vastus, joka pystyy toimimaan jatkuvasti -55 °C:n ja +275 °C:n lämpötiloissa ja jonka dielektrinen lujuus on varmistettu tiukan testauksen avulla. Kompakti muoto takaa suuren tehotiheyden – pienen koon yhdistettynä merkittävään tehokuormitukseen – joten se on ihanteellinen teollisuuden ohjaimien, uusiutuvan energian järjestelmien ja ammattiäänilaitteiden ahtaisiin sovelluksiin. Jokainen yksikkö käy läpi kattavan suorituskyvyn validoinnin, mukaan lukien lämpötilakertoimen mittaus, lyhytaikainen ylikuormitustestaus, juotettavuustarkistus ja kuormituksen kestotestaus sekä kosteus- että lämpöolosuhteissa. Palamattomuus on vahvistettu ylikuormitustesteillä 5x, 10x ja 16x nimellistehoilla, mikä varmistaa, ettei näkyvää liekkejä äärimmäisissä olosuhteissa esiinny.

Luotettuna runkoasennustehon vastusten valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden tehovastusten suunnitteluosaamisen tiukkaan laadunvalvontaan toimittaakseen komponentteja, jotka täyttävät nykyaikaisten teollisten ja kaupallisten sovellusten vaativat vaatimukset.

Tekniset tiedot

Tuotteen ominaisuudet

1.Metal-alumiinikuoren rakenne – Suulakepuristettu alumiinikotelo tarjoaa erinomaisen lämpösäteilyn suorituskyvyn ja mekaanisen suojan, mikä mahdollistaa luotettavan toiminnan ankarissa ympäristöissä.

2.High Power Density – Kompakti koko yhdistettynä suureen tehon kuormituskykyyn, ihanteellinen ahtaissa teollisuussovelluksissa.

3. Erinomainen eristys ja palonestokyky – Integroitu kotelointi paloa hidastavilla epäorgaanisilla materiaaleilla varmistaa korkean eristyskyvyn ja läpäisee palamattomuustestin 16-kertaisella ylikuormituksella.

4. Monen liitännän joustavuus – Saatavana kuparijohtimilla tai useilla liitäntämuodoilla helppoa asennusta varten eri kokoonpanoissa.

5. Laaja sovellusalue – Soveltuu virtalähteille, VFD-laitteille, hisseille, ammattiäänentoistolaitteistolle ja huippuluokan laitteille, jotka vaativat tarkkuutta ja luotettavuutta.

6. Kattava testauksen validointi – Jokaiselle yksikölle tehdään tiukat testit, mukaan lukien lämpötilasyklit, kuorman käyttöiän kosteus/lämpö, ​​tärinä ja terminaalin vahvuus.

7. Tarkkuustoleranssit – Saatavana ±1%, ±2%, ±5% ja ±10% toleransseina erilaisten piirivaatimusten täyttämiseksi.

8. High Voltage Capability – Maksimikäyttöjännitteet 150 V - 1 600 V, dielektrisyys kestää jopa 2 300 V, kattaa keski- ja korkeajännitteiset sovellukset.

9. Erinomainen lämpöstabiilius – TCR niinkin alhainen kuin ±100 ppm/°C varmistaa minimaalisen vastuksen poikkeaman käyttölämpötila-alueella.

10. Mukautettava muotoilu – Erikoismuotoilukoodit saatavilla mukautettuja johtokokoonpanoja ja asennusjärjestelyjä varten.

Tuotesovellukset

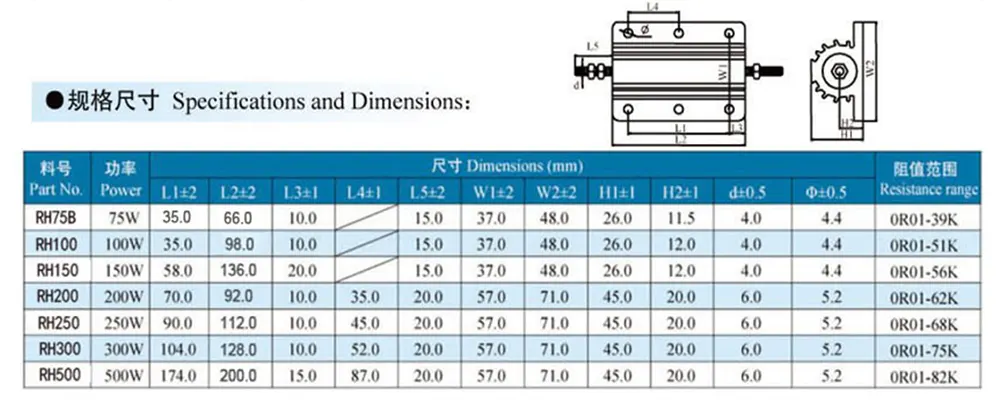

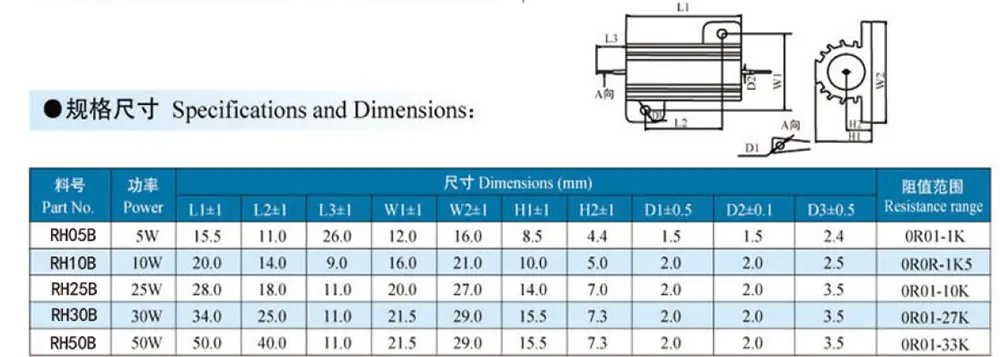

Piirustus ja mitat

Paketti ja lähetys

RST Electric takaa jokaisen runkoon asennetun tehovastuksen turvallisen toimituksen:

● Yksittäinen pakkaus: Jokainen vastus on kääritty antistaattiseen kuplakalvoon ja sijoitettu yksittäisiin laatikoihin alumiinikotelon pintavaurioiden estämiseksi.

● Lyijysuojaus: Kupariset lyijylangat on suojattu vaahtomuoviholkeilla, jotta ne eivät taipu tai vaurioidu kuljetuksen aikana.

● Bulkkipakkaus: Volyymitilauksissa vastukset pakataan turvallisesti aaltopahvipakkauksiin, joissa on vaahtojakajat kosketuksen estämiseksi.

● Dokumentaatio: Jokaisen lähetyksen mukana tulee pakkausluettelot ja tarkastustodistukset.

● Rahtivaihtoehdot: Pikakuriiri (DHL/FedEx/UPS) pienille määrille, lentorahti keskisuurille määrille, merirahti massatilauksille.

Kaikki yksiköt läpikäyvät 100 % sähkötestin ja silmämääräisen tarkastuksen ennen pakkaamista sen varmistamiseksi, että ne täyttävät määrätyt vastusarvot ja kosmeettiset standardit.

Miksi valita RST Electric?

Kun tarkkuus, teho ja luotettavuus ovat tärkeitä, RST Electric toimii.

Suora tehdas, alumiinitalo asiantuntijat

● Olemme Kiinassa toimiva sertifioitu valmistaja, joka on erikoistunut runkoliitosten tehovastusten tuotantoon yli 10 vuoden ajan.

● Täydellinen sisäinen valvonta alumiinin suulakepuristuksen hankinnassa, elementtien käämeissä, integroidussa kapseloinnissa ja testauksessa – tasaisen laadun varmistamiseksi.

● Tehdaskohtainen hinnoittelu jokaiselle alumiinikoteloitulle vastukselle, läpinäkyvä kustannusrakenne ilman välikäsiä.

Ammattimainen valmistus ja laadunvarmistus

● ISO 9001 -sertifioidut tilat, joissa on omat alumiinivastuksen kokoonpanolinjat.

● 100 % sähkötestaus (resistanssi, dielektrisyys, eristys) suoritetaan jokaiselle yksikölle.

● Kattava suorituskyvyn validointi, mukaan lukien lämpötilan jaksotukset, kuorman käyttöiän kosteus, tärinä ja syttymättömyystestaus.

● Kokenut insinööritiimi, joka on erikoistunut tehovastuksiin teollisuuden ja huippuluokan laitesovelluksiin.

🌍 Maailmanlaajuinen kokemus, luotettava toimittaja

● Todistettu toimittaja virtalähteiden valmistajille, VFD-yhtiöille, hissien OEM-valmistajille ja ammattimaisille audiolaitteiden valmistajille maailmanlaajuisesti.

● Vienti yli 40 maahan, mukaan lukien Saksa, Yhdysvallat, Japani, Etelä-Korea ja Italia.

● Syvä domain-asiantuntemus sovelluksista, jotka vaativat suurta luotettavuutta ja tarkkuutta vaativissa ympäristöissä.

Loputon mukauttaminen

● Teholuokitus: 5 W - 500 W (korkeampi saatavilla mukautetuissa kokoonpanoissa).

● Resistanssiarvot: 0,1Ω - 10kΩ (erikoisarvot saatavilla).

● Toleranssit: ±1%, ±2%, ±5%, ±10% (muokatut toleranssit saatavilla).

● TCR-vaihtoehdot: ±100 ppm/°C - ±300 ppm/°C.

● Liitäntämuodot: Kuparijohtimet / ruuviliittimet / mukautetut liittimet.

● Muotoiluvalinnat: Erikoiskoodit mukautetuille johdinkokoonpanoille.

● Asennus: Vakioalustan kiinnitys / Mukautetut kiinnikkeet / Jäähdytyslevy valmiina.

Luotettava toimitus ja elinikäinen tuki

● Normaali läpimenoaika: 7–10 päivää vakioluokituksissa; 12-15 päivää mukautetuille kokoonpanoille.

● Kattava dokumentaatio: testiraportit, materiaalisertifioinnit, RoHS/CE-vakuutukset.

● Tekninen tuki saatavilla integrointiin virtalähteisiin, asemiin, äänilaitteisiin ja teollisuusohjaimiin.
