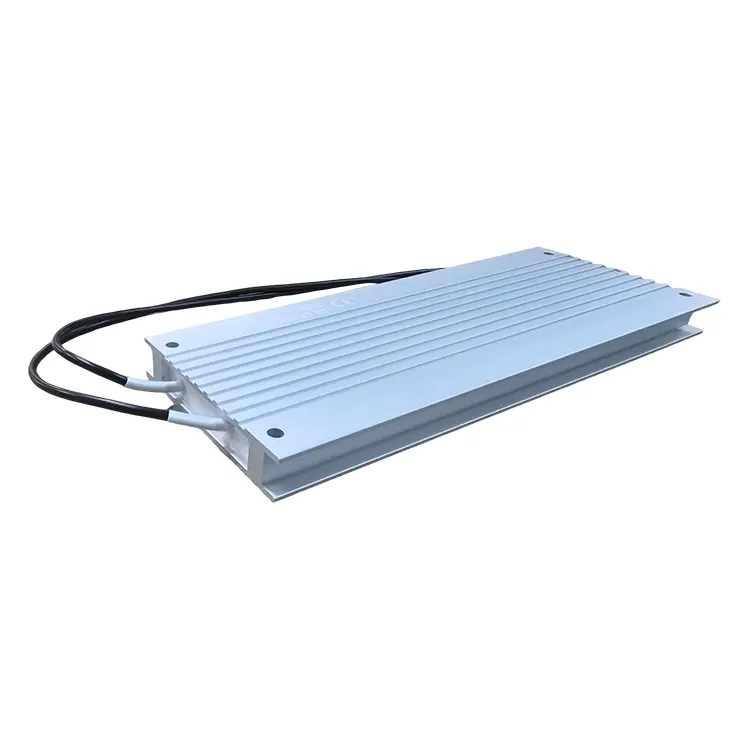

Metallipäällysteinen vastus

RST Electricin metallipäällysteinen vastus edustaa edistynyttä ratkaisua sovelluksiin, jotka vaativat suurta pulssikykyä kompaktissa, matalaprofiilisessa paketissa. Toisin kuin perinteiset tehovastukset, tässä Low Profile Resistorissa on erikoistunut lankaelementti, joka on kapseloitu kestävään metallipäällysteiseen koteloon, joka on suunniteltu erityisesti jäähdytyselementin asennukseen tehostetun tehonhäviön saavuttamiseksi. Kun se asennetaan sopivaan jäähdytyselementtiin, teholuokitus kaksinkertaistuu – esimerkiksi RXLT150 tarjoaa 150 W ilman jäähdytyselementtiä ja 300 W jäähdytyselementin kanssa, mikä tarjoaa poikkeuksellista suunnittelun joustavuutta tilan ja lämmön tarpeita tasapainottaville insinööreille.

Rakenne korostaa luotettavuutta äärimmäisissä olosuhteissa: jokainen yksikkö kestää 10-kertaisen nimellistehon pulssiylikuormituksen 5 sekunnin ajan, mikä tekee siitä ihanteellisen regeneratiivisen energian sieppaamiseen jarrupiireissä ja ohimenevien jännitteiden selviytymiseen invertterisovelluksissa. Vakiokaapelit 600 V:n mitoituksella yksinkertaistavat kenttäjohdotusta ja varmistavat turvallisen toiminnan keskijännitteisissä teollisuusympäristöissä. Matalan profiilin muotokerroin – huomattavasti pienemmät korkeudet verrattuna perinteisiin putkimaisiin tai runkoon asennettaviin vastuksiin – mahdollistaa asennuksen mataleihin koteloihin, moottorin liitäntäkoteloihin tai suoran kiinnittämisen vetolaitteen runkoon.

Sähköinen suorituskyky varmistetaan tiukan testauksen avulla: eristysvastus ylittää 10 GΩ 500 V jännitteellä ja dielektrinen kestävyys on todennettu 4 000 V AC:lla, mikä varmistaa turvallisen toiminnan suurjännitejärjestelmissä. Lämpötilakerroin pidetään alueella ≤ ±150 ppm/°C, mikä takaa vakaat vastusarvot käyttöalueella +250°C pintalämpötilaan asti. Luotettuna kiinalaisena metallipäällysteisenä vastuksen valmistajana RST Electric yhdistää yli 10 vuoden tehovastusten suunnitteluosaamisen tarkkuusvalmistukseen toimittaakseen komponentteja, jotka täyttävät nykyaikaisen tehoelektroniikan vaativat vaatimukset.

Tekniset tiedot

Tuotteen ominaisuudet

1.Suuri pulssikyky – Kestää 10-kertaisen nimellistehon pulssiylikuormituksen 5 sekunnin ajan, mikä on ihanteellinen regeneratiivisen energian sieppaamiseen jarrutuspiireissä ja ohimenevien jännitteiden selviämiseen.

2.Low Profile Design – Kompakti muoto mahdollistaa asennuksen mataliin koteloihin, moottorin liitäntäkoteloihin ja ahtaisiin käyttöjärjestelmiin.

3. Joustavat teholuokitukset – Kaksoisteholuokitukset (jäähdytyselementin kanssa/ilman) tarjoavat suunnittelun joustavuutta; teho kaksinkertaistuu, kun jäähdytyselementti on asennettu oikein.

4.Korkeajännitekaapelit – Vakiokaapelit 600 V:n nimellisarvoilla yksinkertaistavat kenttäjohdotusta ja varmistavat turvallisen toiminnan keskijännitteisissä teollisuussovelluksissa.

5. Erinomainen eristys – Eristysvastus ≥ 10GΩ @ 500V ja 4000 V AC:n eristekestävyys takaavat turvallisen toiminnan suurjännitejärjestelmissä.

6.Low TCR – Lämpötilakerroin ≤ ±150 ppm/°C varmistaa vakaat vastusarvot koko toiminta-alueella +250°C asti.

7.Optimoitu jarru- ja invertterisovelluksille – Suunniteltu erityisesti dynaamisille jarrupiireille, invertteri-/muunninsuojauksille ja moottorikäyttösovelluksille.

8. Vankka metallipäällysteinen rakenne – Alumiiniseoskotelo tarjoaa mekaanisen suojan ja tehokkaan lämmönsiirron asennuspinnalle.

9. Laaja resistanssialue – 2,2Ω - 1,1kΩ kattaa erilaiset virrantunnistus- ja energianhäviövaatimukset.

Tuotesovellukset

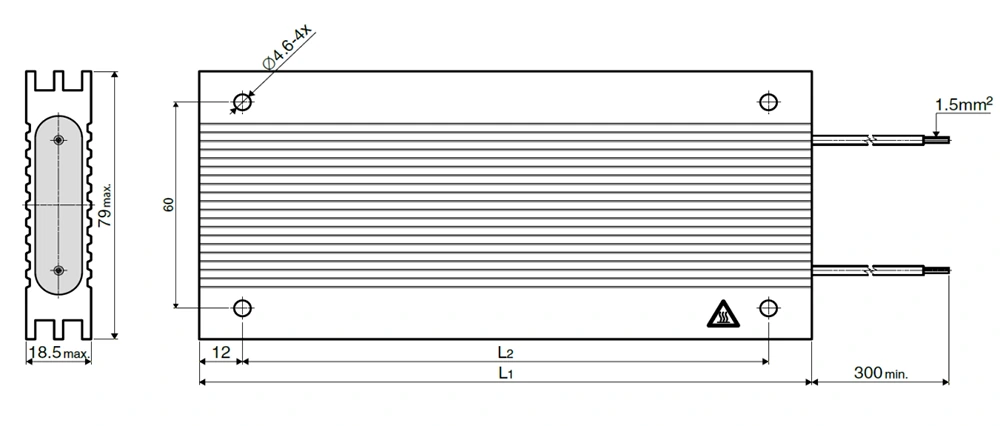

Piirustus ja mitat

Tyyppi   L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Paketti ja lähetys

Itsenäinen pakkaus

RST Electric pitää tuotteiden kuljetusten turvallisuutta erittäin tärkeänä. Jokainen metallipäällysteinen vastus on pakattu erikseen. Se kääritään ensin antistaattisella sähkökuplakalvolla ja asetetaan sitten itsenäiseen pakkauslaatikkoon. Tämä tarjoaa kattavan suojan metallikotelolle ja kaapeliliittimille välttäen kitkan ja törmäyksen aiheuttamat vauriot kuljetuksen aikana.

Erilaisia ​​pakkausmalleja

Kaapelit kääritään rullalle, lajitellaan ja kiinnitetään nippusiteillä, jotta ne eivät vaurioidu kuljetuksen aikana. massatilauksissa pakkaamiseen käytetään aaltopahvilaatikoita, joiden sisällä on vaahtoväliseinät vastusten törmäyksen estämiseksi.

Joustavat rahtipalvelut

Jokaisen tavaraerän mukana on pakkausluettelo ja tarkastustodistus, mikä helpottaa asiakkaiden vaatimustenmukaisuuden todentamista. Kuljetusmenetelmät ovat joustavia: pienille erille DHL/FedEx/UPS express, keskisuurille erille lentorahti ja suurille erille merirahti eri tarpeisiin.

Tiukka testaus

Kaikki tuotteet käyvät läpi 100 % sähkötestauksen ennen pakkaamista. Tärkeimmät testit sisältävät resistanssiarvon, eristyksen ja dielektrisen lujuuden. Vasta suorituskykystandardien täyttämisen jälkeen ne lähetetään, mikä varmistaa tuotteiden vakaan toiminnan.

Miksi valita RST Electric?

Kun pulssikyky ja kompakti rakenne ovat tärkeitä, RST Electric tarjoaa.

Suora tehdas, metallipäällysteiset asiantuntijat

● Olemme Kiinassa toimiva sertifioitu valmistaja, joka on erikoistunut metallipäällysteisten vastusten tuotantoon yli 10 vuoden ajan.

● Täydellinen sisäinen valvonta lankaelementtien valmistuksessa, metallikoteloiden valmistuksessa ja lopullisessa kokoonpanossa – varmistaa tasaisen laadun.

● Tehdaskohtainen hinnoittelu jokaisessa matalaprofiilisessa vastuksessa, läpinäkyvä kustannusrakenne ilman välikäsiä.

Ammattimainen valmistus ja laadunvarmistus

● ISO 9001 -sertifioidut laitokset, joissa on omat tuotantolinjat korkeapulssisille vastuksille.

● 100 % sähkötestaus (resistanssi, eristys, dielektrisyys) suoritetaan jokaiselle yksikölle.

● Pulssin ylikuormitustarkistus varmistaa, että jokainen vastus täyttää 10-kertaisen nimellistehokapasiteetin.

● Kokenut insinööritiimi, joka on erikoistunut jarru- ja invertterisovelluksiin.

🌍 Maailmanlaajuinen kokemus, luotettava toimittaja

● Todistettu toimittaja moottorikäyttöjen valmistajille, invertterien tuottajille ja uusiutuvan energian järjestelmäintegraattoreille maailmanlaajuisesti.

● Vienti yli 40 maahan, mukaan lukien Saksa, Yhdysvallat, Japani, Etelä-Korea ja Italia.

● Laaja-alainen asiantuntemus sovelluksissa, jotka vaativat korkean pulssinkäsittelyn ja kompaktin suunnittelun.

Loputon mukauttaminen

● Teholuokitus: 150 W - 600 W (korkeampi saatavilla mukautetuissa kokoonpanoissa).

● Resistanssiarvot: 2,2Ω - 1,1kΩ (erikoisarvot saatavilla).

● Toleranssi: ±5 % (muokatut toleranssit saatavilla pyynnöstä).

● Kaapelipituudet: Saatavilla vakio- tai mukautettuja pituuksia.

● Päätteet: 600 V:n mitoitettu kaapeli / mukautetut liittimet / lentävät johdot.

● Asennus: Vakiojäähdytyselementin kiinnitys / mukautetut kiinnikkeet.

Luotettava toimitus ja elinikäinen tuki

● Normaali läpimenoaika: 7–10 päivää vakioluokituksissa; 15-20 päivää mukautetuille kokoonpanoille.

● Kattava dokumentaatio: testiraportit, materiaalisertifioinnit, RoHS/CE-vakuutukset.

● Tekninen tuki käytettävissä integroimiseksi taajuusmuuttajiin, inverttereihin ja jarrujärjestelmiin.
