Epälineaarinen kuormituspankki

RCD-kuormituspankki: Real-World ei-lineaarinen kuormitussimulaatio

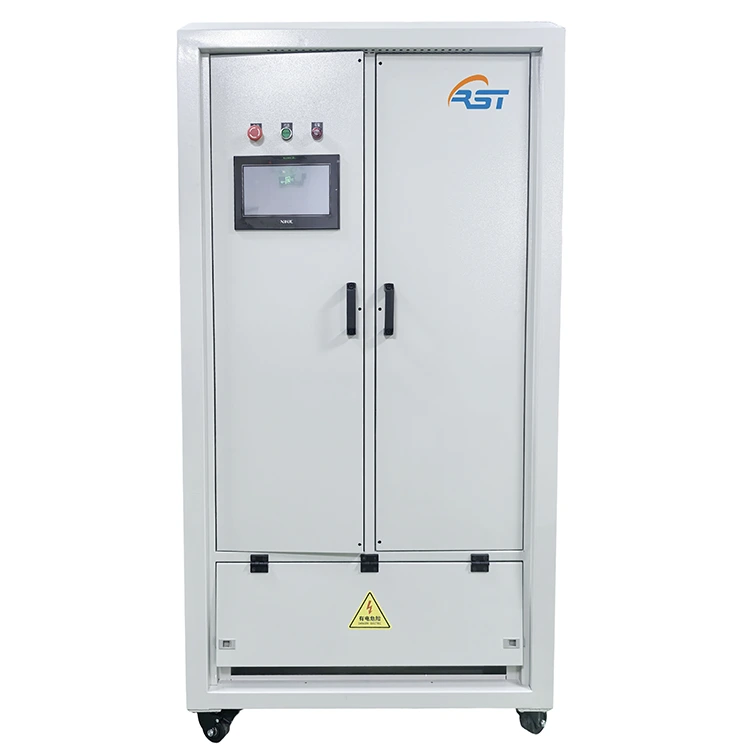

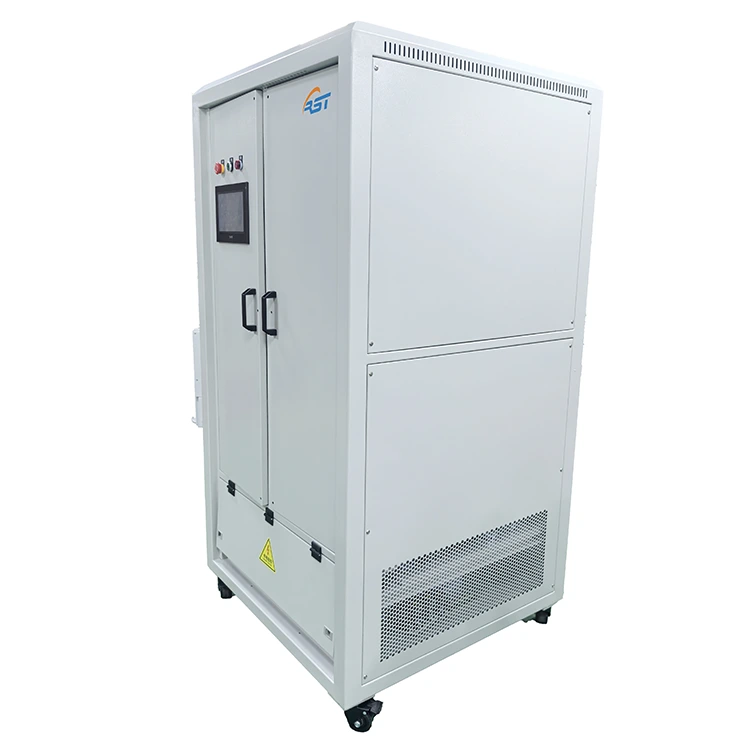

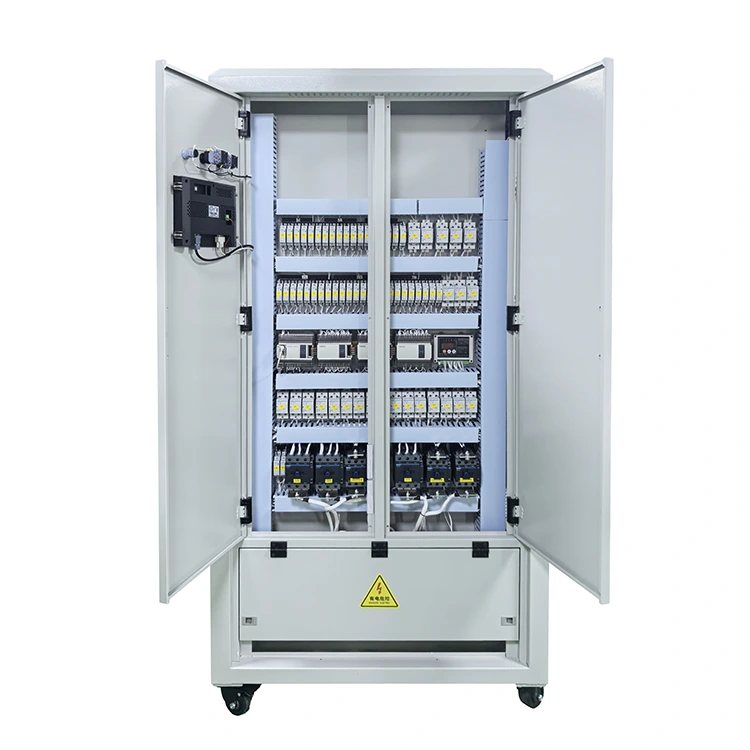

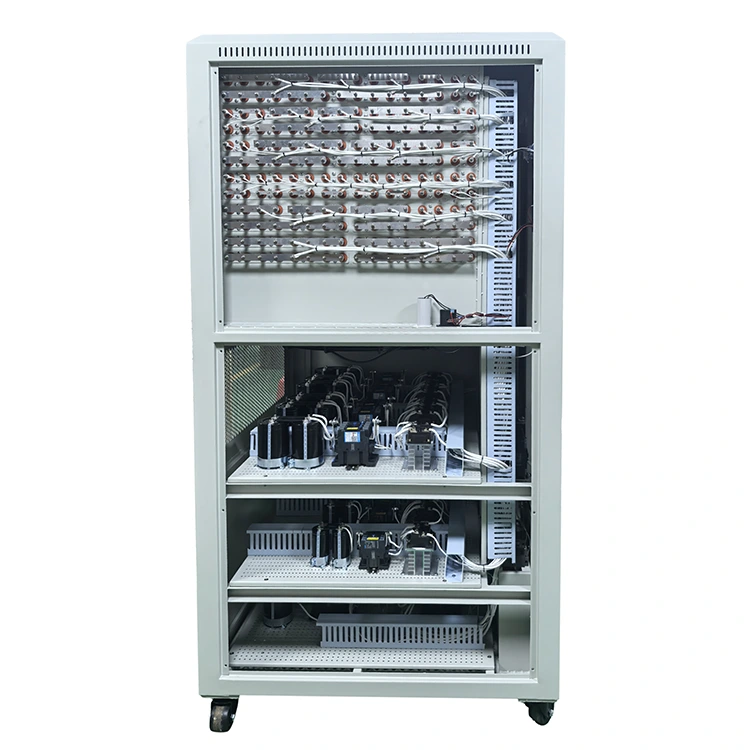

RST Electricin epälineaarinen RCD-kuormituspankki edustaa paradigman muutosta perinteisestä vain resistiivisestä kuormitustestauksesta. Suunniteltu insinööreille ja tutkijoille, joiden on simuloitava todellisia sähkökuormia – täydennettynä loistehokomponenteilla ja vaihtelevilla tehokertoimilla – tämä ei-lineaarinen kuormituspankki integroi kolme erilaista kuormitustyyppiä: Resistiivinen (R) puhtaan pätötehon simulointiin, Kapasitiivinen (C) johtaviin tehokerroinolosuhteisiin ja Induktiivinen (L) viivästyneiden tehokertoimien skenaarioihin. Yhdistämällä nämä elementit RCD-kuormituspankki voi toistaa tarkasti moottoreiden, virtalähteiden, UPS-järjestelmien ja verkkoon kytkettyjen invertterien sähköiset ominaisuudet, mikä mahdollistaa kattavan suorituskyvyn validoinnin realistisissa käyttöolosuhteissa.

Erittäin tarkka lataus ja joustava tehokertoimen säätö

Kuorma-askelresoluutio on alan johtava 0,1 kW resistiivisessä tilassa ja 0,1 kVA RCD-tilassa, mikä mahdollistaa testiparametrien tarkan hienosäädön. Lataustarkkuus säilyy ±3 %:ssa, mikä varmistaa toistettavat ja luotettavat testitulokset. Yksikkö tukee kahta erilaista toimintatilaa: R-kuormitustila (puhdas resistiivinen) ja RCD-lataustila (yhdistetty resistiivinen, kapasitiivinen ja induktiivinen), jotka valitaan intuitiivisen kosketusnäytön kautta. Tehokerrointa voidaan säätää jatkuvasti välillä 0,65–1,0 (jäljellä tai johtavalla), mikä tarjoaa täyden joustavuuden standardien noudattamisen testaamiseen.

Kaksoistilan ohjaus ja etäyhteys älykkääseen testaukseen

Ohjaus on kaksitahoinen: paikallinen käyttö korkearesoluutioisen 7 tuuman kosketusnäytön kautta näyttää reaaliaikaisen jännitteen, virran, tehon, taajuuden ja tehokertoimen sekä kunkin parametrin reaaliaikaiset trendikäyrät. Tiedon kirjaus ja vienti ovat sisäänrakennettuja, joten insinöörit voivat tallentaa testitulokset analysointia varten. Automaattisia testisarjoja varten latauspankki tukee RS485/Modbus-RTU-etäviestintää, mikä mahdollistaa integroinnin PC-pohjaisiin ohjelmistoihin etälatausta, tiedonkeruuta ja raporttien luomista varten. Luotettuna ei-lineaarisen kuormituspankin valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden tehotestauksen asiantuntemuksen tarkkuussuunnitteluun tarjotakseen ratkaisuja, jotka nopeuttavat tuotekehitystä ja varmistavat kansainvälisten standardien noudattamisen.

Tekniset tiedot

Ei-lineaarisen kuormituspankin tuoteominaisuudet

1.RCD:n epälineaarinen kuormitussimulointi – Integroi resistiiviset, kapasitiiviset ja induktiiviset elementit jäljittelemään tarkasti todellisia kuormia säädettävällä tehokertoimella 0,65–1,0 (jäljellä tai johtavalla).

2. Kolmivaiheinen riippumaton ohjaus – Jokainen vaihe voidaan ladata erikseen, mikä mahdollistaa kolmivaiheisten invertterien, UPS-järjestelmien ja virtalähteiden epäsymmetrisen kuormituksen testauksen.

3. Ultra-hieno kuormitusresoluutio – 0,1 kW (resistiivinen) ja 0,1 kVA (RCD) porrastetus mahdollistaa todellisten kuormitusvaihteluiden tarkan simuloinnin.

4. Kaksoiskäyttötila – Vaihdettavissa puhtaan resistiivisen (R) tilan ja yhdistetyn RCD-tilan välillä erilaisten testausvaatimusten tukemiseksi.

5. Korkean tarkkuuden mittaus – Luokan 0,5 monitoimilaite ±3 %:n kuormitustarkkuudella varmistaa luotettavat, toistettavat testitulokset.

6. Intuitiivinen kosketusnäyttöliittymä – 7 tuuman käyttöliittymä, jossa on reaaliaikainen parametrien näyttö, trendikäyrät, tiedonkeruu ja vientiominaisuudet – perustestaukseen ei tarvita PC:tä.

7.Remote Automation Ready – RS485/Modbus-RTU-tiedonsiirto mahdollistaa integroinnin PC-ohjelmiston kanssa automatisoituja testisekvenssejä ja tiedonkeruuta varten.

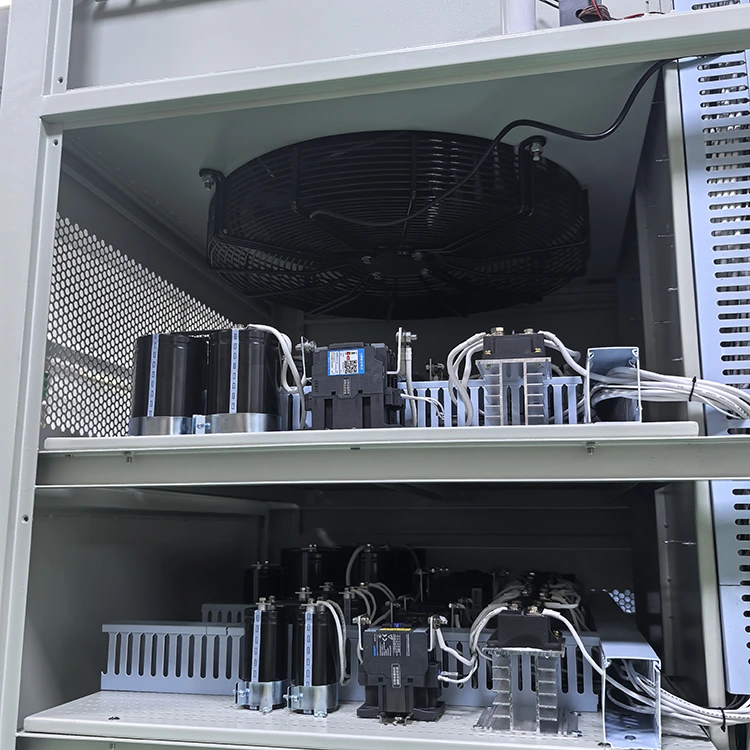

8.Hiljainen, laboratorioystävällinen toiminta – Pakotettu ilmajäähdytys säädettävänopeuksisilla puhaltimilla ylläpitää ≤65 dB:n melutasoa, sopii laboratorio- ja toimistoympäristöihin.

9. Kompakti ja mobiili muotoilu

10. Kattava turvallisuus – Ylilämpötila-, ylijännite-, ylivirta- ja hätäpysäytyssuojat varmistavat turvallisen toiminnan valvomattoman testauksen aikana.

Tuotesovellukset

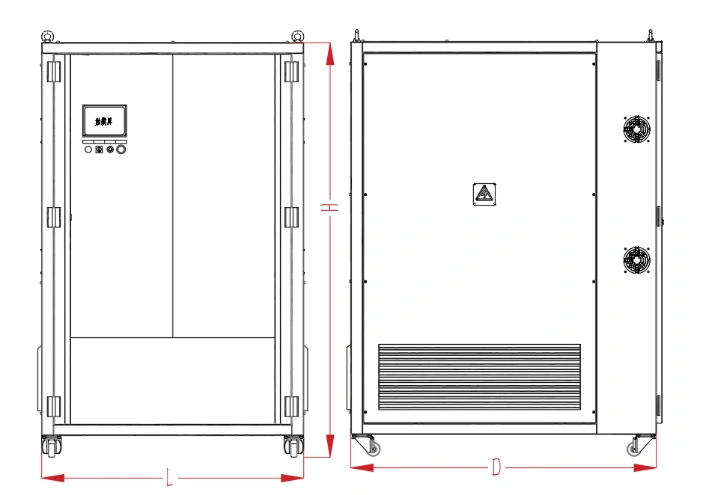

Piirustus ja mitat

Paketti ja lähetys

RST Electric varmistaa jokaisen epälineaarisen RCD-kuormapankin turvallisen toimituksen:

● Heavy Duty -kori: Yksikkö on asennettu vahvistetun puisen alustan päälle, jossa on vaahtomuovipehmuste, ja se on suljettu mukautettuun vanerilaatikkoon kansainvälistä kuljetusta varten.

● Tärinäsuojaus: Kriittiset osat on kiinnitetty lisätuilla kuljetuksen aikana tapahtuvien vaurioiden estämiseksi.

● Dokumentaatio: Mukana pakkausluettelot, tehdastestiraportit ja käyttöohjeet.

● Rahtivaihtoehdot: FCL-merirahti, lentorahti tai ovelta ovelle -pikakuljetus.

Kaikille laitteille tehdään tehtaan hyväksyntätestaus (FAT), mukaan lukien täyden kuorman sisäänpalaminen, kalibrointi ja viestintäprotokollan validointi ennen toimitusta.

Miksi valita RST Electric?

Suora toimitus tehtaalta on taattu

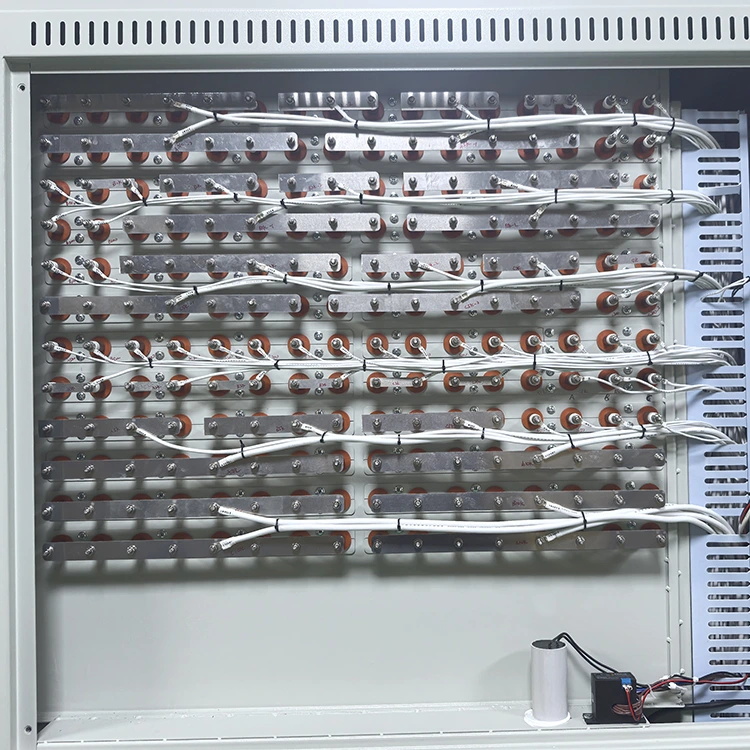

RST Electric on virallisesti sertifioitu valmistaja Kiinassa. Se on omistautunut epälineaaristen kuormapankkien tutkimukseen ja tuotantoon yli 10 vuoden ajan, ja se on kokenut valmistaja, joka on erikoistunut RCD-kuormalaatikkotuotteisiin. Koko prosessia ohjataan itsenäisesti ilman ulkoistamista vastusten, kondensaattorien ja induktorien suunnittelusta ja kokoonpanosta tuotteen lopulliseen tarkastukseen. Tämä varmistaa jokaisen laitteen vakaan ja tasaisen laadun alusta alkaen. Tehtaan suoratoimitusmalli eliminoi kaiken välittäjän lisäyksen, mikä tekee hinnasta läpinäkyvän ja jäljitettävän. Näin ostajat voivat ostaa korkealaatuisia, kansainväliset standardit täyttäviä epälineaarisia kuormalaatikoita edullisemmin, mikä parantaa merkittävästi hankintatehokkuutta ja kustannustehokkuutta.

Tiukka laadunvalvonta

Meillä on ISO 9001 -sertifioitu tuotantokanta, joka on varustettu erityisillä tuotantolinjoilla. Ennen kuin jokainen laite lähtee tehtaalta, se käy läpi 100-prosenttisen täyden kuormituksen vanhenemisen, tehokertoimen tarkistuksen, viestintäprotokollan kalibroinnin ja muita tiukkoja testejä sen varmistamiseksi, ettei markkinoille pääse alilaatuisia tuotteita. Ammattimainen suunnittelutiimimme on erikoistunut tehoelektroniikan testaukseen ja vaatimustenmukaisuusstandardeihin, ja se voi tarkasti ohjata tuotteen kaikkia yksityiskohtia varmistaakseen, että laitteet toimivat vakaasti erilaisissa testausskenaarioissa ja täyttävät useiden sovellusten tarpeet, kuten tutkimuksen ja kehityksen, tuotannon ja testauksen.

Maailmanlaajuinen yhteistyökokemus

Vankan tuotteiden laadun ja ammattitaitoisten palveluiden ansiosta meistä on tullut luotettava toimittaja maailmanlaajuisille T&K-laboratorioille, tehoelektroniikan valmistajille ja uusiutuvan energian testauslaitoksille. Tuotteitamme viedään yli 40 maahan ja alueelle, mukaan lukien Saksa, Yhdysvallat ja Japani. Meillä on epälineaarisen kuormitussimuloinnin ala ja tunnemme eri toimialojen ja alueiden testausstandardit ja ostovaatimukset. Pystymme täsmäämään eri skenaarioihin ja tarjoamaan entistä mukautuvampia tuoteratkaisuja maailmanlaajuisille ostajille.

Täysiulotteinen räätälöinti

Voimme tarjota kattavat räätälöintipalvelut. Tehoalue kattaa 30kVA - 300VA+, ja jännite tukee standardimäärityksiä, kuten 380V ja 400V, sekä räätälöityjä vaatimuksia. Kuormatyypiksi voidaan valita puhdas vastus, RCD-seos tai räätälöity RLC-suhde. Askeltarkkuutta, ohjaustapaa ja tiedonsiirtoliitäntää voidaan säätää tarpeen mukaan. Tämä täyttää täydellisesti eri ostajien yksinomaiset testausvaatimukset ja voidaan ottaa käyttöön ilman lisämukautuksia.

Taattu huoltopalvelu

Tarjoamme joustavat toimitusajat. Vakiomallit toimitetaan 20-25 päivässä ja räätälöidyt mallit 30-45 päivässä. Pystymme mukautumaan joustavasti ostajien tuotanto- ja testaussuunnitelmiin. Tavaroiden mukana tulee täydelliset testiraportit, kalibrointitodistukset, käyttöohjeet ja muut materiaalit. Kaikilla tuotteilla on 12 kuukauden takuu. Takuuaikana tarjoamme etäviandiagnoosin, varaosien toimituspalvelut sekä teknisen tuen, kuten testiprosessin muotoilun ja paikan päällä tapahtuvan virheenkorjauksen. Olemme täysin sitoutuneet suojelemaan ostajia koko prosessin ajan.
