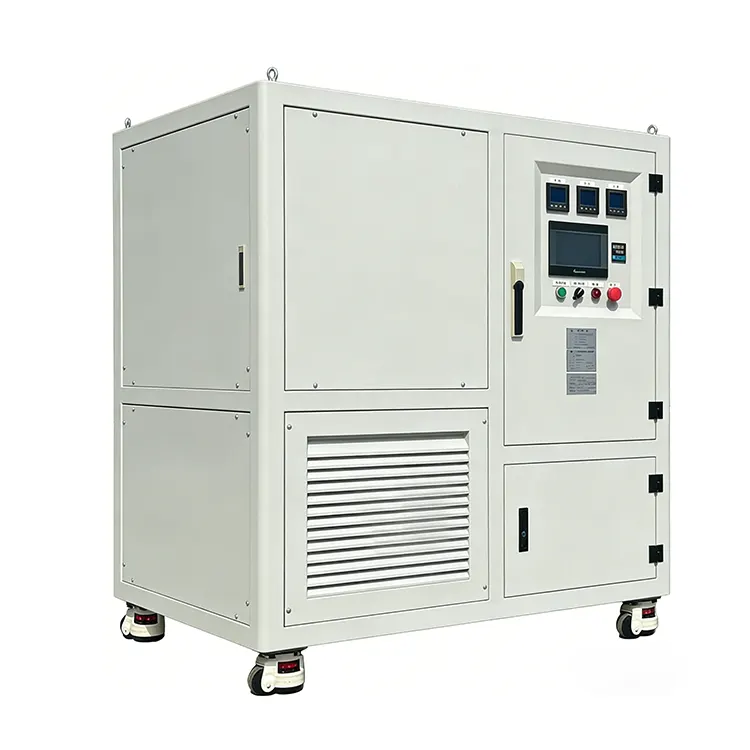

RLC Load Bank

Laitteessa on kosketusnäyttöinen paikallinen liitäntä, jossa on reaaliaikainen tiedonkeruu ja käyränäyttö, sekä RS485/Modbus-RTU-kaukosäädin PC-ohjelmiston kautta. Se on kompaktissa, siirrettävässä kotelossa, jossa on pakotettu ilmajäähdytys ja ≤65 dB:n melu, joten se sopii sisälaboratorio- ja valmistusympäristöihin.

Kuormatyypit

RST Electricin RLC Load Bank edustaa paradigman muutosta perinteisestä pelkästä resistiivisestä kuormitustestauksesta. Suunniteltu insinööreille ja tutkijoille, joiden on simuloitava todellisia sähkökuormia – täydennettynä loistehokomponenteilla ja vaihtelevilla tehokertoimilla – tämä RLC-kuormituspankki integroi kolme erilaista kuormitustyyppiä: Resistiivinen (R) puhtaan pätötehon simulointiin, induktiivinen (L) viiveisiin tehokerroinolosuhteisiin ja kapasitiivinen (C) johtaviin tehokerroinskenaarioihin. Yhdistämällä nämä elementit RLC-kuormituspankki voi toistaa tarkasti moottoreiden, virtalähteiden, UPS-järjestelmien ja verkkoon kytkettyjen invertterien sähköiset ominaisuudet, mikä mahdollistaa kattavan suorituskyvyn validoinnin realistisissa käyttöolosuhteissa.

Toimintatilat

Kuorma-askelresoluutio on alan johtava 0,1 kW resistiivisessä tilassa ja 0,1 kvar RLC-tilassa, mikä mahdollistaa testiparametrien tarkan hienosäädön. Lataustarkkuus säilyy ±3 %:ssa, mikä varmistaa toistettavat ja luotettavat testitulokset. Yksikkö tukee kahta erilaista käyttötilaa: R-kuormitustila (puhdas resistiivinen) ja RLC-kuormitustila (yhdistetty resistiivinen, induktiivinen ja kapasitiivinen), jotka valitaan intuitiivisen kosketusnäytön kautta. Tehokerrointa voidaan säätää jatkuvasti välillä 0,65–1,0 (jäljellä tai johtavalla), mikä tarjoaa täyden joustavuuden standardien noudattamisen testaamiseen.

Kaksitoiminen ohjaus

Paikallinen käyttö korkearesoluutioisen 7 tuuman kosketusnäytön kautta näyttää reaaliaikaisen jännitteen, virran, tehon, taajuuden ja tehokertoimen sekä kunkin parametrin reaaliaikaiset trendikäyrät. Tiedon kirjaus ja vienti ovat sisäänrakennettuja, joten insinöörit voivat tallentaa testitulokset analysointia varten. Automaattisia testisarjoja varten latauspankki tukee RS485/Modbus-RTU-etäviestintää, mikä mahdollistaa integroinnin PC-pohjaisiin ohjelmistoihin etälatausta, tiedonkeruuta ja raporttien luomista varten. Luotettuna RLC Load Bank -valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden tehotestauksen asiantuntemuksen tarkkuussuunnitteluun tarjotakseen ratkaisuja, jotka nopeuttavat tuotekehitystä ja varmistavat kansainvälisten standardien noudattamisen.

Tekniset tiedot

Tuotteen ominaisuudet

RLC:n epälineaarinen kuormitussimulointi – Integroi resistiiviset, induktiiviset ja kapasitiiviset elementit emuloimaan tarkasti todellisia kuormia säädettävällä tehokertoimella 0,65–1,0 (jäljellä tai johtavalla).

Kolmivaiheinen riippumaton ohjaus – Jokainen vaihe voidaan ladata erikseen, mikä mahdollistaa kolmivaiheisten invertterien, UPS-järjestelmien ja virtalähteiden epäsymmetrisen kuormituksen testauksen.

Ultra-hieno kuormitusresoluutio – 0,1 kW (resistiivinen) ja 0,1 kvar (RLC) askelväli mahdollistaa todellisten kuormitusvaihteluiden tarkan simuloinnin. Saatavana korkeamman tarkkuuden versioita (0,001 kvar:n vähimmäisaskel) saarekkeiden estotesteihin.

Kaksi käyttötilaa – Vaihdettavissa puhtaan resistiivisen (R) tilan ja yhdistetyn RLC-tilan välillä erilaisten testausvaatimusten tukemiseksi.

Erittäin tarkka mittaus – Luokan 0.5 monitoimilaite ±3 %:n kuormitustarkkuudella varmistaa luotettavat, toistettavat testitulokset.

Intuitiivinen kosketusnäyttöliittymä – 7 tuuman käyttöliittymä, jossa on reaaliaikainen parametrien näyttö, trendikäyrät, tiedonkeruu ja vientiominaisuudet – perustestaukseen ei tarvita tietokonetta.

Remote Automation Ready – RS485/Modbus-RTU-tiedonsiirto mahdollistaa integroinnin PC-ohjelmiston kanssa automatisoituja testisekvenssejä ja tiedonkeruuta varten. Ethernet-tiedonsiirtomoduuli valinnainen.

Laboratorioystävällinen hiljainen toiminta – Pakotettu ilmajäähdytys säädettävänopeuksisilla puhaltimilla ylläpitää ≤65 dB:n melutasoa, sopii laboratorio- ja toimistoympäristöihin.

Kompakti ja mobiili muotoilu – Varustettu pyörillä ja nostorenkailla helpottamaan siirtämistä laboratorioissa.

Kattavat turvallisuussuojat – Ylilämpötila, ylijännite, ylivirta, tuulettimen vian havaitseminen ja hätäpysäytys varmistavat turvallisen toiminnan valvomattoman testauksen aikana.

Tuotesovellukset

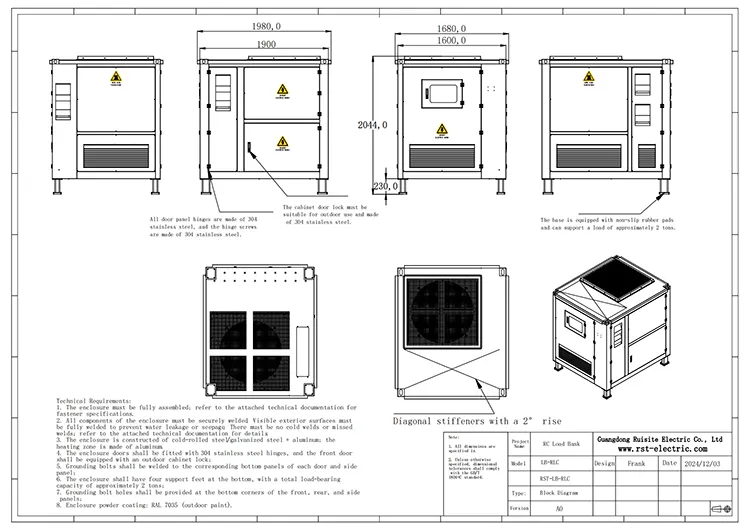

Mitat & Paino

Huomautus: Mitat ja paino ovat vakiokokoonpanoja varten; mukautetut mallit voivat vaihdella.

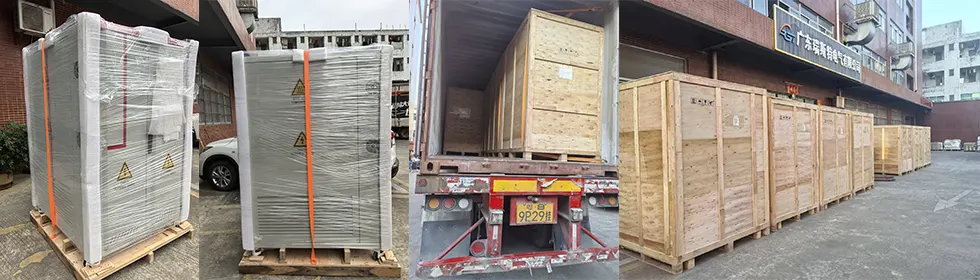

Pakkaus & Lähetys

RST Electric varmistaa jokaisen RLC-kuormapankin turvallisen toimituksen:

Raskaaseen käyttöön tarkoitettu laatikko: Yksikkö on asennettu vahvistetulle puiselle alustalle, jossa on vaahtomuovipehmuste, ja se on suljettu mukautettuun vanerilaatikkoon kansainvälistä kuljetusta varten.

Tärinäsuojaus: Kriittiset osat on kiinnitetty lisätuilla kuljetuksen aikana tapahtuvien vaurioiden estämiseksi.

Dokumentaatio: Mukana on pakkausluettelot, tehdastestiraportit ja käyttöohjeet.

Rahtivaihtoehdot: FCL-merirahti, lentorahti tai ovelta ovelle -pikakuljetus saatavilla.

Kaikille laitteille suoritetaan tehdashyväksyntätestaus (FAT), mukaan lukien täyden kuorman sisäänpalaminen, kalibrointivarmennus ja viestintäprotokollan validointi ennen toimitusta.

Tietoja RST Electricistä

Olemme Kiinassa toimiva sertifioitu valmistaja, joka on erikoistunut RLC-kuormituspankkeihin (resistiivinen, induktiivinen, kapasitiivinen) yli 10 vuoden ajan.

Täydellinen sisäinen ohjaus vastusten, kelojen ja kondensaattoripankkien suunnittelussa, kokoonpanossa ja testauksessa – varmistaa tasaisen laadun ja tarkan vaihekulmasimuloinnin.

Tehdaskohtainen hinnoittelu jokaisessa RST-sarjan RLC Load Bankissa, läpinäkyvä kustannusrakenne ilman välikäsiä.

Laadunvarmistus

ISO 9001 -sertifioidut tilat, joissa on omat tuotantolinjat RLC-kuormituspankeille, mukaan lukien erilliset kelausasemat kelaa varten.

100 % tehdastestaus, mukaan lukien täyden kuorman sisäänpalaminen, tehokertoimen (0,65 - 1,0) tarkistus, resonanssitestaus ja tietoliikenneprotokollan validointi.

Kokenut insinööritiimi, joka on erikoistunut tehoelektroniikan testaamiseen, saarekkeiden estoon (IEEE 1547 / IEC 62116) ja loistehon simulointistandardeihin.

Maailmanlaajuinen kokemus, luotettava toimittaja

Todistettu toimittaja T&K-laboratorioille, invertterivalmistajille, UPS-testauslaitoksille ja uusiutuvan energian sertifiointielimille maailmanlaajuisesti.

Vienti yli 45 maahan, mukaan lukien Saksa, Yhdysvallat, Japani, Etelä-Korea, Australia ja Brasilia.

Syvä alan asiantuntemus sovelluksissa, jotka vaativat tarkkaa RLC-kuormituksen simulointia saarekkeiden estotestaukseen, harmonisten analyysiin ja dynaamiseen kuormitusprofilointiin.

Loputon mukauttaminen

Tehot: 10kVA - 5000kVA+ (saatavissa mukautettuna)

Jännitteet: 110V, 220V, 380V, 400V, 415V, 480V, 690V, 11kV, 33kV, mukautettu

Kuormatyypit: R / L / C / RL / RC / LC / RLC (mikä tahansa yhdistelmä)

Askelresoluutio: 0,1 kW/kvar standardi (mukautettuja tarkempia askelia saatavilla aina 0,001 kW:iin/kvariin asti erittäin tarkkaan testaukseen)

Ohjaus: Kosketusnäyttö / PC-ohjelmisto / PLC / Mukautettu ohjauskonsoli

Tiedonsiirto: RS485/Modbus / Ethernet / CAN / mukautettu protokolla

Taajuus: 50Hz / 60Hz / 400Hz / Vaihtuva taajuus

Luotettava toimitus ja elinikäinen tuki

Normaali toimitusaika: 20-25 päivää vakiokokoonpanoissa; 30–45 päivää mukautetuille RLC-suhteille ja suuritehoisille laitteille.

Kattava dokumentaatio: Tehdastestiraportit, kalibrointitodistukset (kansallisiin standardeihin jäljitettävissä), käyttöoppaat, CE-vakuutukset.

12 kuukauden takuu, johon sisältyy etävianetsintä, varaosien lähetys ja valinnainen paikan päällä tapahtuva käyttöönotto.

Tekninen tuki saatavilla testimenettelyjen kehittämiseen (mukaan lukien saarekkeiden estotestisuunnitelman luomiseen), harmonisen analyysin asetuksiin ja kenttäkäyttöön.

RLC Load Bankin sovellukset teollisessa ja kaupallisessa teollisuudessa

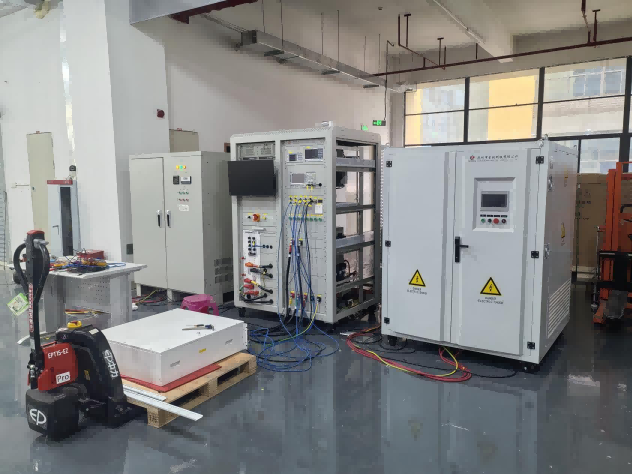

Energian varastointijärjestelmät – projektien tapaustutkimukset

1. Projektin tausta

1.1 Asiakasprofiili Energian varastointijärjestelmien laajamittaisen käyttöönoton myötä teollisissa ja kaupallisissa ympäristöissä on tullut kriittistä varmistaa energian varastointikaappien suorituskyky ennen kuin ne lähtevät tehtaalta, asennuksen jälkeen sekä koko käyttö- ja ylläpitoelinkaarien ajan. Ennen kuin energian varastointijärjestelmä voidaan liittää verkkoon, sille on kuitenkin suoritettava tiukka kuormitustestaus sen vakauden, luotettavuuden ja turvallisuuden varmistamiseksi todellisissa käyttöolosuhteissa.

Projektin haasteet:

Paikallinen indonesialainen kaivoslaitteiden ja energian varastointiintegraattori, joka tarjoaa virtalähderatkaisuja avolouhosten poraus- ja nostokoneisiin.

1.2 Sivuston käytön kipupisteet

1. Energiatasapainon hallinnan menetys off-grid-mikroverkoissa: Off-grid-mikroverkko, jossa on PV + konteissa oleva BESS, poranostimen moottorit tuottavat massiivisen regeneratiivisen energian laskemisen aikana; akku on ladattu täyteen keskipäivällä, DC-väylän liikavirtapiikkejä, mikä laukaisee usein PCS:n ylijännitekatkoksen, pysäyttää poraustyöt.

2. Erillisten testauslaitteiden puute: Alkuperäiset halvat muovivastukset epäonnistuivat 2–3 kuukaudessa rannikon korkean kosteuden, pölyn ja suurien lämpötilanvaihteluiden vuoksi, mikä aiheutti toistuvia IGBT-häiriöitä ja BMS-vaurioita. Paikan päällä ei ole suuritehoista säädettävää kuormituslaitteistoa, mikä tekee mahdottomaksi suorittaa itsenäisesti täyden tehon kuormitustestausta.

3. Ei standardoituja testauslaitteita energian varastointikaappien tuotantoon: ei pysty suorittamaan täyden kapasiteetin purkamista, saarekkeiden eston ja epätasapainoisen kuorman tarkastusta ennen toimitusta, mikä johtaa myynnin jälkeiseen kapasiteetin epäjohdonmukaisuuteen.

4．Ei liikkuvaa purkauskuormaa vuosittaiseen ESS-huoltoon; henkilökunta ei voinut vapauttaa jäännössuurta jännitettä turvallisesti kaapin huollon aikana, mikä aiheutti sähköiskuvaaran.

1.3 Project DemandSupply tarjoaa kaksi kuormitusratkaisua C&I-energian varastointikaapeille:

1. Sisäänrakennetut dynaamiset jarrutuspurkausvastukset, jotka on asennettu PCS-kaapin sisään reaaliaikaista ylijänniteenergian häviämistä varten;

2) Tehdastestauskuormat (DC elektroninen kuorma + 3-vaihe RLC ohjelmoitava AC-kuorma) ESS offline -tarkastukseen;

3. Mobiili resistiivinen kuormapankki paikan päällä tapahtuvaa käyttöä, huoltoa ja ylimääräistä tehoa varten off-grid kaivosverkkoon.

Yllä olevien vaatimusten perusteella asiakas päätti ottaa älykkään AC-kuormakaapin käyttöön energiavarastokaapin verkkoliittämisen hyväksyntätestauksen ydintestauslaitteistoksi.

2. Tekniset keskeiset tiedot ja suunnittelun edut

2.1 Täydelliset järjestelmän yhteensopivuusparametrit

2. 2 ydinsuunnittelun etua kaupalliseen ja teolliseen energian varastointiin

Etu 1: Laaja sopeutumisen ankara ympäristösuunnittelu ulkokaivoskäyttöön ESSA-alumiinikuoren jarruvastukset ottavat käyttöön epäorgaaniset liekkejä hidastavat ja keraamiset eristetyt liittimet, suolasuihkun, pölyn ja sateen eston, toimivat vakaasti -55 ℃ ~ +250 ℃, sopivat täydellisesti Chennain rannikkokaivosten varastotilaan ulkona; ei avotulen vaaraa suljetussa BESS-säiliössä.

Etu 2: Täysi kattava tehdastestaus myynnin jälkeisten piiloongelmien poistamiseksi DC+RLC-kaksoiskuormituslaitteet simuloivat todellista tehdashuippua/huippujen ulkopuolella olevaa sekakuormitusta, suorittavat neljä pakollista offline-testiä ennen ESS-toimitusta: kapasiteetin merkintä, solujen ikääntymisen seulonta, yhteensopivuus saarekkeesta, epätasapainoinen kuorman sietokyky; kaikki testiraportit voidaan viedä muodollisina toimitusasiakirjoina paikallista Intian verkkoa varten.

Etu 3: Kaksikerroksinen turvalukitussuoja ESS DC -väylälle Purkausvastukset aktivoituvat < 40 ms:n sisällä, kun väylän jännite ylittää turvakynnyksen; Tee yhteistyötä EMS-energianhallintajärjestelmän kanssa porrastetun energian hajauttamisen toteuttamiseksi: sisäänrakennettujen vastusten kuluttama pieni ylimääräinen teho, suuri ylimääräinen teho kytketään automaattisesti mobiililatauspankkiin, vältetään BMS- ja tehomoduulien välitön suurjännitekatko.

Etu 4: Modulaarinen & plug-and-play -rakenne, alentaa suunnittelukustannuksiaKaikki kuormalaitteet käyttävät jaettua modulaarista rakennetta; sisäänrakennetut vastukset tukevat nopeaa ruuvikiinnitystä PCS-kaappiin, liikkuva kuormapankki, joka on varustettu tavallisilla pikakaapeliliittimillä, olemassa oleviin energiavarastokaappimalleihin ei vaadita monimutkaisia ​​räätälöityjä muunnoksia, lyhentää kokoonpano- ja asennusjaksoa 60%.Kuormamoduuli, ohjausjärjestelmä ja jäähdytyskomponentit on integroitu yhdeksi rakenteeksi, joka on varustettu pyörillä liikkumisen helpottamiseksi testitilassa.

3. Onsite-asennus- ja käyttöönottostandardi

3.1 Asennusta edeltävä valmistelustandardi

1. Vahvista ESS PCS DC -väylän nimellisjännite, vastaa vastuksen resistanssi- ja tehoparametrit ali-/ylihäviön välttämiseksi;

2. Tarkista kaapin sisäinen tuuletuskanava, varaa itsenäinen lämmönpoistotila sisäänrakennetuille jarruvastuksille lämmön kertymisen estämiseksi suljetun säilytyskaapin sisällä;

3. Kalibroi DC- ja RLC-kuormalaitteet tavallisella tehomittarilla ennen tehdastestausta, varmista, että testitietojen virhe on ≤±0,5 %.

3.2 Vaiheittainen asennusprosessi

1. Sisäänrakennetun purkausvastuksen asennus: Kiinnitä kaksi kiinnityskorvaketta PCS:n sisäkiinnikkeeseen, liitä keramiikkaeristetyt liittimet DC-väylän plus- ja miinusnapoihin eristetyillä kuparikaapeleilla, asenna lämpötila-anturi yhdistettynä EMS-ylikuumenemissuojaan.

2. Testauskuorma-asettelun: Erillinen DC-kuorma-alue ja AC RLC -kuormitusalue ESS-tuotantopajassa, varusta itsenäinen maadoitusväylä staattisten testihäiriöiden poistamiseksi.

3. Siirrettävä tavarakaapin sijoitus: Asenna tasaiselle maalle ulkoenergian varastosäiliön viereen, säilytä kaapin ympärillä 1,5 metrin lämmönpoistoväli, liitä pikaliitin ESS:n varapurkausporttiin.

3.3 Vakiokäyttöönottomenettely (3 vaihetta)

Vaihe 1: Offline-tehdastestin käyttöönotto

1. DC-kuorman no-load-testi, tarkista vakiovirta / vakiotehopurkaustila;

2. Lataa ESS PACK 100 %:n nimellistehoon, suorita jatkuva 4 tunnin purkauskapasiteettitesti, tallenna solun jännite-erotiedot;

3. Käytä RLC-kuormaa simuloidaksesi verkon äkillistä sähkökatkoa, suorita saarekkeiden eston toimintatesti (PCS-katkaisuaika ≤200 ms täyttää Intian verkkostandardin).

Vaihe 2: Sisäänrakennetun vastuksen linkitetyn järjestelmän yhteinen käyttöönotto

1. Simuloi nostimen moottorin regeneratiivisen energian palautetta DC-väylään, tarkista jarruvastusten automaattinen päällekytkentä, tallenna väylän jännitteen puristuskäyrä;

2. Simuloi täyteen ladattua akkua + täyden PV-lähtöä, testaa asteittainen energianhäviölogiikka sisäänrakennettujen vastusten ja mobiililatauspankin välillä.

Vaihe 3: Kaivosalueen mikroverkon hyväksymiskäyttöönotto

1. Käytä porauslaitteistoa täydellä kuormituksella 8 peräkkäisenä tunnin ajan, tarkkaile ESS-sammutustiheyttä ennen ja jälkeen kuormituksen sovituksen;

2. Suorita huoltosimulaatiotesti: katkaise ESS:n päävirta, laukaise resistiivinen kuorma väylän jäännösjännitteen vapauttamiseksi, varmista, että jäännösjännite on nolla 3 minuutin kuluttua turvallista korjausta varten.

3.4 Hyväksymisen vakiopassin ilmaisin

1. ESS:n ylijännitesammutusvirheprosentti on laskettu nollaan kaivostoiminnan täydessä toimintatilassa;

2. ESS:n todellisen purkauskapasiteetin virhe, joka on säädetty ±1 %:n sisällä tasavirtakuorman kalibroinnilla;

3. PCS läpäisee paikallisen Intian sähkötoimiston verkkoon kytketyn tarkastuksen ja täydelliset testitiedot, jotka RLC-kuormalaitteet tarjoavat.

4. Vianetsintä ja myynnin jälkeinen huoltopalvelu

4.1 ESS Matching Loadin yleinen vianmääritysopas

4.2 Normaali huoltojakso

1. Kuukausittainen tarkastus (paikan päällä oleva asiakasinsinööri): Tarkista vastuksen kuoren korroosio, liittimen eristyksen vanheneminen, kuormakaapin tuulettimen toimintatila;

2. Neljännesvuosittainen kalibrointi: Tarkista DC- ja RLC-kuormitustestin tarkkuus uudelleen tavallisella tehonmittauslaitteella;

3. Vuosittainen syvähuolto: Pura alumiinikuoren vastukset puhdistaaksesi sisäinen pöly; vaihda vanhenevat ruukkukomponentit pitkäaikaisiin ulkotyövälineisiin.

4.3 Globaali myynnin jälkeisen palvelun tukijärjestelmä

1. 12 kuukauden täysi takuu kaikille kuormavarusteille; vaurioituneet vastukset ja ytimen kuormitusmoduulit tukevat ilmaista vaihtoa takuuaikana;

2. Etäverkkovianmääritys: Tarjoa englanninkielistä käyttöopasta ja reaaliaikaista videoteknistä tukea intialaisille asiakkaille WhatsAppin ja sähköpostin kautta;

3. Ulkomaisten varaosien varasto: Varastossa olevat valtavirran jarruvastukset ja kuormatarvikkeet Kaakkois-Aasian varastossa, toimitusaika ≤7 työpäivää varaosille;

4. Elinikäinen tekninen päivityspalvelu: Tarjoa ilmainen parametrien täsmäysjärjestelmä, kun asiakas laajentaa ESS-kapasiteettia tai päivittää kaivoslaitteita.

5. Projektin tulos

5.1 Keskeiset toiminnan parantamisen tulokset

1. Off-grid kaivos-ESS:n vakaa toiminta: Alkuperäinen päivittäinen 3–5-kertainen PCS-ylijännitekatkaisuvika eliminoitunut kokonaan, porauslaitteiden jatkuva käyttöaika kasvoi 35 %, kaivoksen päivittäinen tuotantohäviö väheni noin USD 1 200;

2. Laitteen käyttöikä pidennetty huomattavasti: Sisäänrakennetut korroosionestoalumiinikuoriset jarruvastukset saavuttavat 3 vuoden käyttöiän verrattuna aikaisempiin muovikuorisiin vastuksiin, jotka epäonnistuivat 3 kuukaudessa; IGBT:n ja BMS:n korvaavien ylläpitokustannusten leikkaus 78 %;

3. Itse tuotetun energian varastointikaapin pätevä toimitusaste saavuttaa 100 %: Tavallinen DC+RLC-kuormitustestaus eliminoi kapasiteetin virtuaalisen etiketin ja kolmivaiheisen epätasapainon piilevän vaaran, nolla asiakaspalautusvalitusta 12 kuukauden kuluessa projektin toimituksesta;

4. Turvallinen huoltotakuu: Mobiilipurkauskuorma toteuttaa automaattisen jäännösjännitteen vapautuksen, ratkaisee sähköiskun riskin täysin ESS-kaapin kunnostuksen aikana. Turvallisuusonnettomuutta ei tapahtunut projektin käyttöönoton jälkeen.

5.2 Taloudellinen ja kaupallinen hyöty

1. Asiakkaan tuotantotulojen kasvu: Tasainen 24 tunnin poraustoiminta tuo noin 32 000 USD:n ylimääräisen kuukausittaisen kaivosvoiton;

2. Asiakasbrändin kilpailukyky parani: Täydellinen ESS-testaus- ja turvallisuussuojausratkaisu auttaa asiakkaita voittamaan kolme uutta kaivosenergian varastointitilausta Etelä-Intiassa puolen vuoden sisällä;

3. Skaalautuva arvoehdotus: Tämä kuormitustasoittava ratkaisu on tavallinen off-grid kaivos-, teollisuushuippu-ajo- ja kaupallinen PV-tallennusintegraatio-ESS-projekti, jonka Kaakkois-Aasian, Latinalaisen Amerikan ja Lähi-idän energian varastointiintegraattorit ovat ottaneet laajalti käyttöön.

5.3 Keskeisten etujen toteutuminen

1.  Onnistuneen verkkoyhteyden hyväksymisen varmistaminen

Load Bankia käyttävän tarkan simulaatiotestauksen avulla energian varastointijärjestelmä validoi onnistuneesti tärkeimmät suorituskykynäkökohdat, kuten usean yksikön verkkoon kytketyn ja irti kytkennän, täyden tehon purkamisen ja reagoinnin verkon häiriöihin. Se läpäisi verkkoyhteyden hyväksymistestin ja otettiin virallisesti käyttöön.

2. Yrityksen energiakustannusten vähentäminen

Käyttöönoton jälkeen järjestelmä on mahdollistanut asiakkaan pitkän aikavälin vakaan sähköntuotannon, mikä vähentää tehokkaasti tehtaan tuotantoon ja operatiiviseen toimintaan liittyviä energiakustannuksia. Hyödyntämällä huippu-laakso-arbitraasia energian varastointijärjestelmä on mahdollistanut muuntajan kapasiteetin toissijaisen laajentamisen ja siten lisännyt sen kuormankantokykyä.

3. Varavirtakapasiteetin tarkistaminen

Järjestelmä tarjoaa usean yksikön rinnakkais- ja verkkokytkennän varatehoa varten. Varavirran kesto on 30 minuuttia ja kokonaisvarakapasiteetti 287,5 kWh. Se pystyy toimittamaan vakaan virtalähteen useille palopumpuille ja muille palonsammutussähkölaitteille ja korvaamalla perinteiset palontorjuntatarkoituksiin käytetyt dieselgeneraattorit.

4. Light-Asset-toimintamallin validointi

Laiteleasing plus asiantuntijapalvelut -mallin avulla asiakkaat säästyvät korkeilta laitehankintakustannuksilta, pitkäaikaiselta ylläpidolta ja teknologisen vanhenemisen riskiltä, ​​jolloin he voivat keskittää rajalliset resurssinsa ydinliiketoimintaansa. Jokainen kuormakaappi saavuttaa korkean käyttöasteen, mikä vähentää raaka-aineiden, kuten metallin, kulutusta vihreän energiateollisuuden kehittämisen periaatteiden mukaisesti.

5.4 Pitkän aikavälin projektin arvoTämä tapaus varmistaa täysin kaupallisten ja teollisuuden energian varastointikaappien kuormalaitteiden kolme ydinsovellusarvoa: sisäänrakennettu jarruvastus turvasuojana, tehtaalla ohjelmoitava kuorma offline-laaduntarkastustyökaluna, mobiili resistiivinen kuorma paikan päällä käytettävänä käytön ja huollon apuvälineenä.

Se tarjoaa täydellisen standardoidun kuormansovitusviitteen kaikille konttityyppisille, kaappityyppisille C&I-energian varastointiprojekteille, joita lainataan laajasti ulkomaisissa energian varastointitekniikan tarjousasiakirjoissa ja Googlen alan teknisissä artikkeleissa.

6. Kuormalaitteiden valinta erilaisiin kaupallisiin ja teollisiin energian varastointiskenaarioihin1.

1) Pienet kaupalliset ja teolliset all-in-one-energian varastointijärjestelmät (50–200 kWh) Sisäänrakennetut komponentit: 40/70 W-sarjan pienet alumiinikoteloiset jarruvastuksen purkausmoduulit Tuotantolinjan testauslaitteet: pienitehoiset DC-elektroniikkakuormat, yksivaiheiset AC RLC-kuormat

2. Vakiosäiliöiset energiavarastojärjestelmät (500 kWh–2 MWh) Sisäänrakennetut komponentit: Suuritehoinen purkauskuormituspankki, joka sisältää useita rinnakkain kytkettyjä tehovastuksia Tuotantolinjan testauslaitteet: Megawattiluokan DC Load Bank, suuritehoiset kolmivaiheiset RLC-ohjelmoitavat kuormat

3. Kaivostyömaa / ulkona olevat energian varastointikaapit Sisäänrakennetut komponentit: IP-luokiteltu, ulkokäyttöön tarkoitettu, korroosionkestävät ja vedenpitävät jarruvastukset Paikan päällä oleva tuki: Mobiili suuritehoinen resistiivinen kuormituspankki pitkäaikaiseen energian hajauttamiseen ja vuotuiseen kapasiteetin todentamiseen

4.Integroitu aurinkosähkö-varaus-latausenergian varastointijärjestelmä Sisäänrakennetut komponentit: Erilliset purkausjarruvastukset tasavirta-pikalataukseen, suunniteltu kestämään latauspisteiden äkillisistä katkeamisista aiheutuvia suurjännitepiikkejä.

FAQ

Kysymys 1: Miksi kaupalliseen ja teolliseen käyttöön tarkoitetut energian varastointikaapit on varustettava purkausjarruvastuksilla?

V: Sähkökatkot, laitteiden seisokit ja liiallinen aurinkosähkön tuotanto voivat tuottaa korkeajännitteistä regeneratiivista energiaa. Purkausvastukset haihduttavat nopeasti tämän ylimääräisen energian ja suojaavat PCS:ää ja akkumoduuleja korkeajännitteisiltä rikkoutumisilta; ne ovat tärkeitä komponentteja energian varastoinnin turvallisuudelle.

Q2: Millaisia ​​kuormalaitteita tarvitaan energian varastointitehtaan testaukseen?

V: DC elektronisia kuormituspankkeja käytetään akun testaamiseen, kun taas kolmivaiheisia RLC-ohjelmoitavia AC-kuormia käytetään PCS-verkkoliitännän suorituskyvyn testaamiseen; nämä kaksi laitetyyppiä, kun niitä käytetään yhdessä, täyttävät kaikki energian varastointijärjestelmien tehdashyväksyntätestit.

Q3: Tarvitaanko lisäkuormituslaitteita kaivosalueiden energian varastointiin verkon ulkopuolella?

V: Kyllä. Kaivosporamoottorit tuottavat suuren määrän regeneratiivista energiaa; Kun akut on ladattu täyteen, käytetään ulkoista liikkuvaa resistiivistä kuormaa energiaa jatkuvasti haihduttamaan, mikä estää energian varastointijärjestelmän toistuvia ylijännitekatkoksia.

Q4: Miksi Load Bank on välttämätön energian varastointijärjestelmille?

(1) Laadunvalvonta ennen lähettämistä: Ennen kuin energiavarastokaappi lähtee tehtaalta, sille on suoritettava täyden tehon kuormitustesti kuormakaappia käyttäen sen varmistamiseksi, että se voi toimia vakaasti nimellistehollaan ja varmistaa siten, että asiakkaalle toimitettu tuote täyttää vaaditut standardit.

(2) Hyväksymistestaus paikan päällä: Kun energiavarastokaappi on asennettu paikan päälle, kuormakaappi tarvitaan simuloimaan todellisia kuormia verkkoliitäntätestausta varten, varmistaen sen todellisen suorituskyvyn erilaisissa käyttöolosuhteissa ja varmistaen, että projekti läpäisee hyväksymistestauksen sujuvasti.

(3) Säännöllinen huolto ja kuntotarkastukset: Järjestelmän käytön aikana säännöllinen suorituskyvyn tarkistus kuormakaappia käyttäen mahdollistaa ongelmien, kuten akun ikääntymisen ja järjestelmän tehokkuuden heikkenemisen, havaitsemisen ajoissa, mikä estää ongelmat ennen niiden syntymistä.
