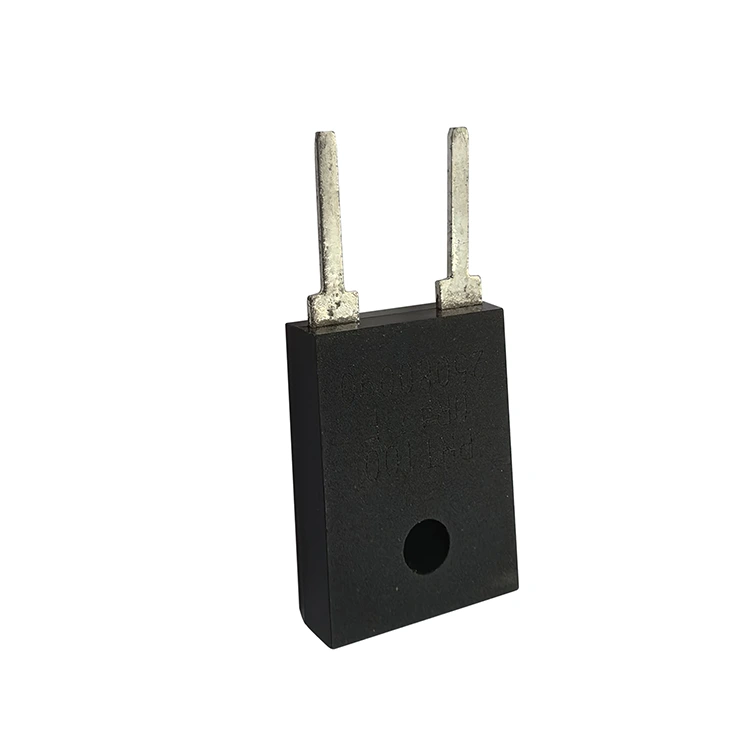

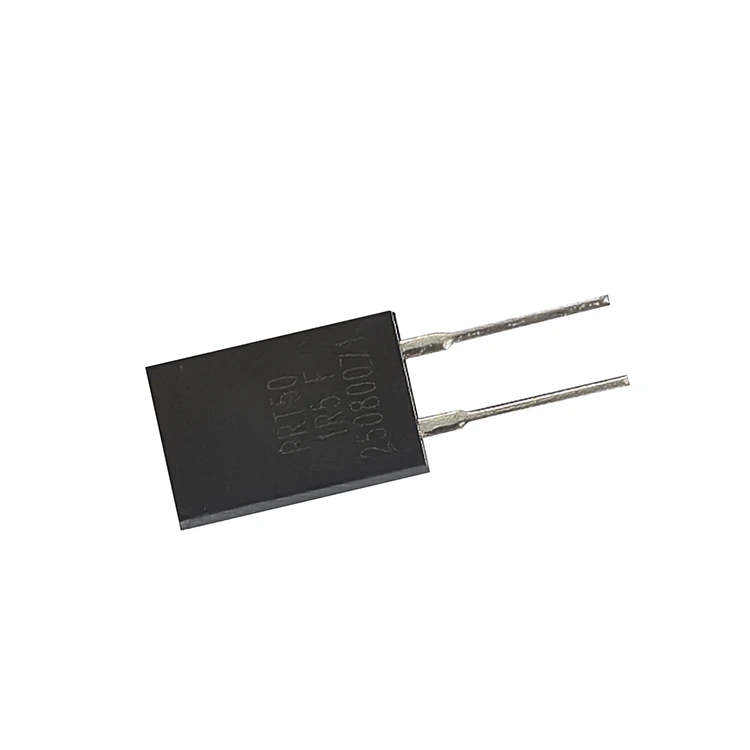

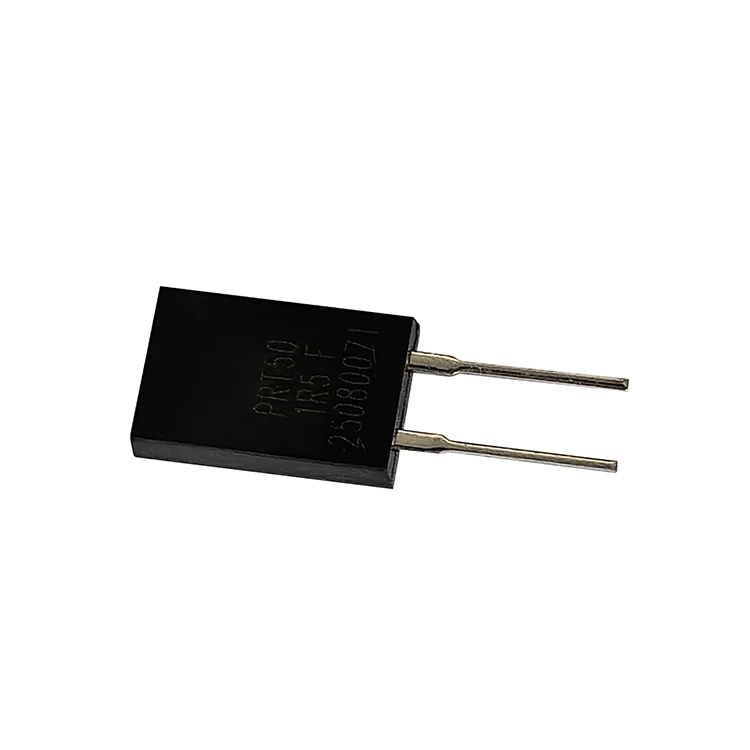

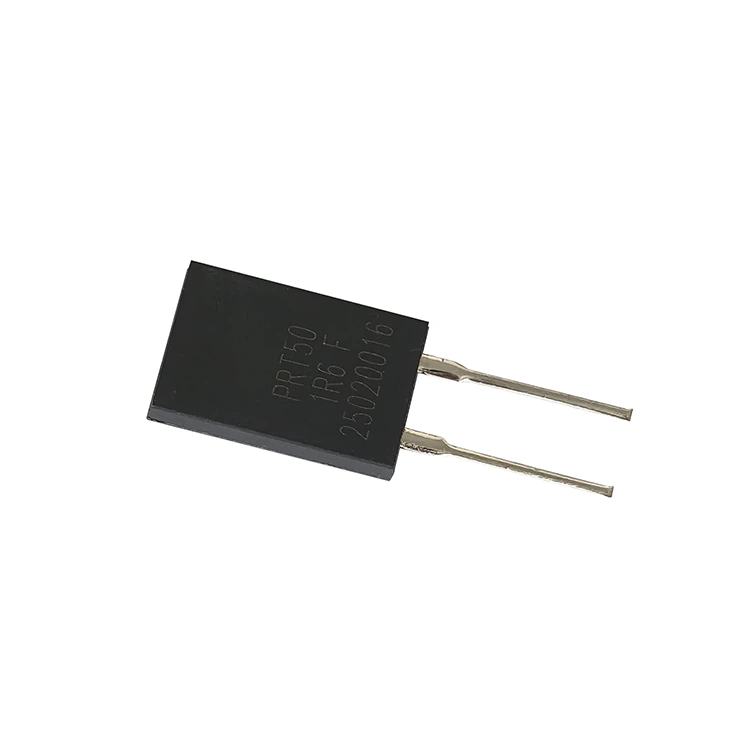

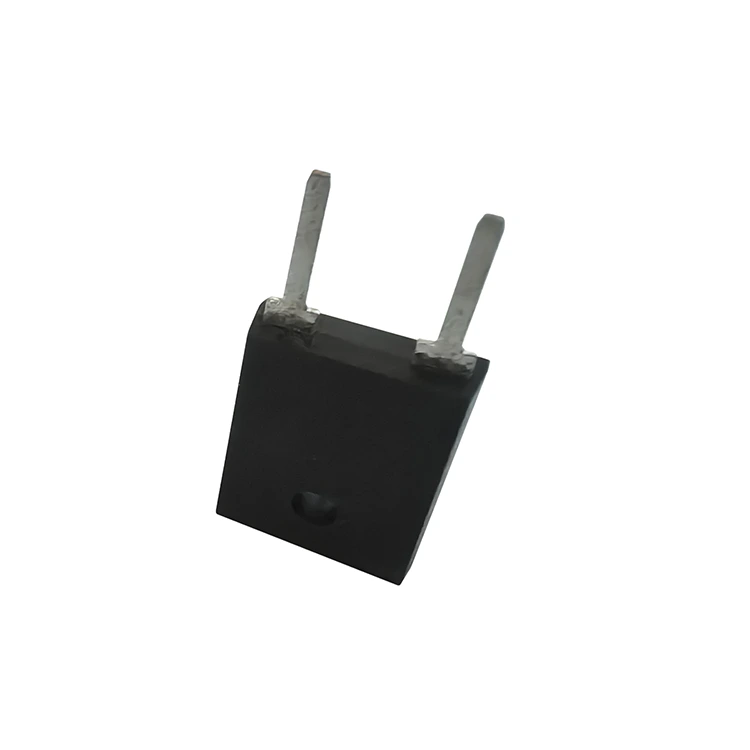

TO247 paksukalvoinen tehovastus

RST Electricin TO247 Thick Film Power Resistor edustaa seuraavaa askelta tehovastusten pakkauksessa, ja se tarjoaa huomattavasti paremman tehonkäsittelyn kuin perinteiset TO220-laitteet säilyttäen samalla tutun, helposti asennettavan muodon. Suunniteltu sovelluksiin, joissa 35 W tai 50 W ei riitä, mutta suuremmat runkoon asennettavat vastukset ovat epäkäytännöllisiä, tämä jäähdytyselementtiasennusvastus tuottaa 100 W kotelon lämpötilassa 25 °C (3,5 W ilman jäähdytyselementtiä) kompaktissa TO247-paketissa. Yksiruuvikiinnitysliitäntä yksinkertaistaa mekaanista integrointia, jolloin insinöörit voivat kiinnittää laitteen suoraan jäähdytyselementtiin tai runkoon käyttämällä lämpörajapintamateriaaleja optimaalista lämmönsiirtoa varten.

Optimoitu arkkitehtuuri

Tämän suuritehoisen paksukalvovastuksen sisäinen rakenne on optimoitu sekä sähköisen suorituskyvyn että lämpötehokkuuden kannalta. Korkean stabiilisuuden resistiivinen kerros kerrostetaan alumiinioksidisubstraatille, joka sitten sidotaan lankalla lyijykehykseen ja kapseloidaan lujaan, muovattuihin muovipakkauksiin. Tämä rakenne tarjoaa poikkeukselliset eristysominaisuudet, kestää 1800 VAC ja säilyttää eristysvastuksen yli 10 GΩ. Paksukalvotekniikan ei-induktiivinen luonne varmistaa minimaalisen loisinduktanssin, mikä tekee PRT100:sta sopivan korkeataajuisiin kytkentäpiireihin ja nopeisiin transienttisovelluksiin.

Tiukka kohtaussovitus

PRT100-sarja kattaa laajan resistanssialueen 0,2Ω - 1MΩ, ja TCR-vaihtoehdot ovat ±50 ppm/°C (tarkkuusarvot >10Ω) - ±300 ppm/°C (matalan ohmisen tai korkean resistanssin alueilla). Vakiotoleranssit sisältävät ±1 %, ±5 % ja ±10 %, mikä mahdollistaa sekä korkean tarkkuuden instrumentoinnin että yleiskäyttöiset tehosovellukset. Laajennettu käyttölämpötila-alue -65 °C - +175 °C, tämä TO247-vastus sopii hyvin ankariin ympäristöihin, joissa luotettavuus on ensiarvoisen tärkeää. Luotettuna To247 Thick Film Power Resistor -vastusten valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden paksukalvotekniikan asiantuntemuksen tarkkuusvalmistukseen toimittaakseen komponentteja, jotka tarjoavat luotettavan ja vakaan suorituskyvyn vaativimmissa tehoelektroniikkapiireissä.

Tekniset tiedot

Vakiomääritys

Sähköinen suorituskyky

● Lyijylankamateriaalit: tinattu kupari

● Suurin vääntömomentti: 0,9 Nm

● PRT100:n nimellisteho 25 °C:ssa on 3,5 W ilman jäähdytyslevyä.

● Tehorajoitus riippuu pakkauksen pintalämpötilasta.

● Lämpöä hajottava voide on levitettävä oikein

Mitkä ovat To247 Thick Film Power Resistor -tehovastuksen edut kilpailijoihimme verrattuna?

1.Suuri tehotiheys – 100 W 25 °C:n kotelon lämpötilassa, mikä mahdollistaa pienikokoiset, suuritehoiset mallit ilman isoja runkoon asennettavia vastuksia.

2.TO247 teollisuusstandardipaketti – Tuttu jalanjälki yksiruuvikiinnityksellä yksinkertaistaa mekaanista integrointia ja lämmönhallintaa.

3. Laajennettu lämpötila-alue – Toimii -65°C - +175°C, sopii ankariin teollisuus-, auto- ja ilmailuympäristöihin.

4.High Voltage Capability – 700V maksimikäyttöjännite ja 1800VAC eristyslujuus takaavat turvallisen toiminnan suurjännitepiireissä.

5. Laaja resistanssialue – 0,2Ω - 1MΩ yhdessä sarjassa, kattaa sovellukset suurvirran mittauksesta korkeaimpedanssiseen jännitteenjakoon.

6. Ei-induktiivinen rakenne – Paksukalvotekniikka minimoi loisen induktanssin, mikä tekee siitä ihanteellisen korkeataajuiseen kytkentä- ja vaimennussovelluksiin.

7. Tarkkuustoleranssit – Saatavana ±1 %, ±5 % ja ±10 %, jotta ne täyttävät sekä korkean tarkkuuden että yleiskäyttöiset vaatimukset.

8.Low TCR -vaihtoehdot – Niinkin alhainen kuin ±50 ppm/°C tarkkuusarvoille >10Ω, mikä varmistaa vakaan suorituskyvyn kaikissa lämpötilavaihteluissa.

9.Erinomainen eristys – Kestää 1800 VAC eristysresistanssilla >10GΩ, mikä varmistaa turvallisuuden suurjännitepiireissä.

10. Kestävä rakenne – Valettu muovikotelo suojaa resistiivistä elementtiä mekaaniselta rasitukselta, kosteudelta ja epäpuhtauksilta.

Tuotesovellukset

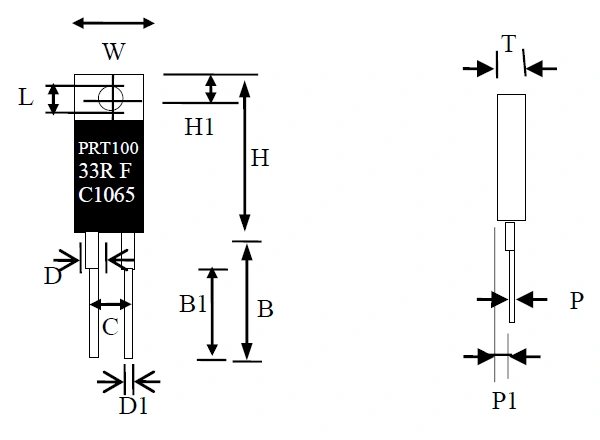

Piirustus ja mitat:

Kuljetusmuoto

Varmistaaksemme, etteivät vastuksemme vaurioidu koko kuljetusprosessin aikana, olemme kehittäneet yksityiskohtaisen pakkaus- ja kuljetussuunnitelman, jossa huomioidaan sekä suojaus että sopeutumiskyky, varmistaaksemme tuotteen laadun kokonaisvaltaisesti.

Irtotavarana toimitettaessa kaikki To247-paksukalvotehovastukset pakataan antistaattisiin putkiin tai erikoisalustoihin, jotka sopivat tarkasti pakkauksen mittoihin. Tämä ei ainoastaan ​​estä tehokkaasti tappeja taipumasta tai muodonmuutosta, vaan myös suojaa kiinnitystyynyjä kolhuilta tai kulumiselta välttäen vaikutukset myöhempään asennukseen ja sähköiseen suorituskykyyn.

Neulasuojauksena käytämme kiinnitykseen vaahtomuovia tai muovimuovattuja tyynyjä, jotka varmistavat, että tapit pysyvät aina suorina. Ostajan ei tarvitse tehdä jälkikorjauksia, mikä parantaa kokoonpanon tehokkuutta.

Pakkauspalvelu

Lisäksi tarjoamme tilauksesta räätälöityjä rullateippipakkauspalveluita, jotka sopivat automatisoituihin kokoonpanolinjoihin ja auttavat ostajia tehostamaan tuotantoa. Jokaisen tavaraerän mukana tulee yksityiskohtainen pakkausluettelo ja tarkastustodistus, joka helpottaa ostajien tarkastusta ja hyväksymistä sekä varmistaa, että jokainen To247 Thick Film Power Resistor -tehovastus täyttää eritelmien vaatimukset. Toimitustavat ovat joustavia ja mukautuvat erilaisiin ostomääriin. Pienet erätilaukset lähetetään kansainvälisten kuriiripalvelujen, kuten DHL, FedEx ja UPS, kautta nopealla toimituksella; keskikokoiset erätilaukset kuljetetaan lentoteitse tasapainottamalla toimitusaika ja -kustannukset; suuret erätilaukset toimitetaan meritse, mikä vähentää merkittävästi kuljetuskustannuksia. On syytä huomata, että kaikki vastukset läpikäyvät 100 % sähkötestauksen ennen pakkaamista, keskittyen erityisesti resistanssiarvon, toleranssin ja näytteenotto-TCR-tarkastukseen, jotta varmistetaan, että toimitetut tuotteet ovat standardien mukaisia.

Viisi syytä valita RST Electric

Hyvin kokenut

Kymmenen vuoden syvällisen kehityksen ja keräämisen myötä RST Electricistä on tullut maailmanlaajuisten ostajien ensisijainen kumppani. Sen ydinvahvuus keskittyy korkeatehoisten skenaarioiden ainutlaatuisiin ominaisuuksiin, mikä erottaa sen tavallisista valmistajista ja täyttää täysin tiukat ostovaatimukset. Laillisesti sertifioituna valmistajana Kiinassa olemme omistautuneet To247-paksukalvotehovastusten tutkimukseen ja tuotantoon yli 10 vuoden ajan. Olemme ammattimainen valmistaja paksukalvotekniikan alalla, joka saavuttaa täyden prosessin itsehallinnan paksukalvopinnoituksesta, laserhienosäädöstä, komponenttien kokoonpanosta tuotetarkastukseen. Ulkoistamislinkkejä ei ole, mikä takaa tuotteen laadun johdonmukaisuuden alusta alkaen ja eliminoi prosessinhallinnan laiminlyönnistä aiheutuvat suorituspoikkeamat.

Suora toimitus tehtaalta

Tehtaan suoratoimitusmalli on yksi ydinosaamisestamme. Kaikki vastukset toimitetaan suoraan tehtaalta ilman välikäsiä. Hinnat ovat läpinäkyviä ja jäljitettäviä, joten ostajat voivat ostaa korkealaatuisia ja tehokkaita vastuksia edullisemmin. Samaan aikaan meillä on ISO 9001 -sertifioitu tuotantokanta, joka on varustettu ainutlaatuisella To247 Thick Film Power Resistor -tuotantolinjalla. Jokainen tuote käy läpi 100 % sähkötestauksen. Voimme tarjota näytteenottotestejä MIL-PRF-55342 ja AEC-Q200 standardien mukaisesti ostovaatimusten perusteella. Ammattimaisella suunnittelutiimillämme on laaja kokemus suurtehoelektroniikasta ja lämmönhallinnasta, ja se voi tarjota kohdennettua teknistä tukea erilaisten tuotteiden integrointiprosessin ongelmien ratkaisemiseksi ostajille.

Maailmanlaajuinen yhteistyö

Meillä on laaja kokemus maailmanlaajuisesta yhteistyöstä, ja olemme tulleet luotettavaksi toimittajaksi globaaleille teholähdevalmistajille, autoelektroniikkayrityksille ja teollisuuden ohjausvalmistajille. Tuotteitamme viedään yli 40 maahan, mukaan lukien Saksa, Yhdysvallat ja Japani. Tunnemme hyvin eri toimialojen ja alueiden standardit ja vaatimukset ja pystymme vastaamaan tarkasti erilaisten suurtehoskenaarioiden käyttövaatimuksiin.

Tukee räätälöintiä

Räätälöityjen palvelujen osalta voimme tarjota täyden valikoiman räätälöityjä, mukaan lukien 100 W ja mukautettu teho, 0,2Ω - 1MΩ ja erityiset resistanssiarvot, ±0,5% - ±10% toleranssi, useita TCR-vaihtoehtoja sekä yksilöllisiä palveluita, kuten tapin muodostus ja erikoisseulonta, jotka täyttävät täydellisesti eri ostajien eksklusiiviset tarpeet.

Huoltopalvelu

Tarjoamme kattavat toimitus- ja myynnin jälkeiset takuut. Vakiokokoiset tuotteet toimitetaan 10-15 päivässä, kun taas räätälöityjen tuotteiden toimitusaika on 15-25 päivää, mikä voidaan joustavasti mukauttaa ostajien tuotantosuunnitelmiin. Tuotteiden ohella toimitamme täydelliset asiakirjat, kuten testiraportit, materiaalisertifikaatit, RoHS/REACH-ilmoitukset jne. vaatimustenmukaisuuden auditointien vaatimusten täyttämiseksi. Kaikilla tuotteilla on 12 kuukauden takuu. Takuuaikana tarjoamme etädiagnostiikkaa, varaosien toimituspalveluita, ja ammattitaitoiset tekniset tiimit tarjoavat täyden tuen tuoteintegraatiolle koko prosessin ajan varmistaen, että ostajilla ei ole huolta koko prosessin ajan ja saavuttaen aidosti win-win-yhteistyön.
