Aksiaalinen sementtilankavastus

Ydinsuunnittelu- ja sovellusetu

RST Electricin Axial Cement Wirewound Resistor tarjoaa klassisen, aika-testatun ratkaisun sovelluksiin, jotka vaativat vankkaa tehonkäsittelyä standardissa aksiaalijohtokokoonpanossa. Toisin kuin säteittäisjohto- tai runkoon kiinnitetyissä vastuksissa, tässä läpireikävastuksessa on johdot, jotka ulottuvat suorakaiteen muotoisen keraamisen rungon molemmista päistä, joten se voidaan asentaa vaakasuoraan piirilevyille tai käyttää erottimien kanssa korkeampaan jäähdytykseen. Tämä perinteinen aksiaalinen suuntaus yksinkertaistaa piirilevyjen asettelua, helpottaa automaattista lisäystä ja mahdollistaa helpon vaihtamisen kenttähuoltoskenaarioissa.

Rakennerakenne ja monipuolinen tehoalue

Tämän keraamisen koteloidun vastuksen rakenne korostaa lämpötehokkuutta ja mekaanista eheyttä. Resistiivinen elementti – saatavana lankarakenteisena korkean pulssikyvyn ja alhaisten resistanssiarvojen (alle 0,1 Ω) saavuttamiseksi tai metallikalvo alhaisen melun ja korkeiden vastusarvojen (jopa 100 kΩ) saavuttamiseksi – kääritään tai kerrostetaan tarkasti keraamiselle alustalle, sitten kapseloidaan epäorgaaniseen piidioksiditäyteaineeseen ja sijoitetaan keraamiseen teräskoteloon. Suorakaiteen muotoinen profiili tarjoaa vakaan sijoituksen, kun taas aksiaalijohtimet tarjoavat vahvan juotosliitoksen pidon. SQZ-sarja kattaa laajan tehoalueen – 5 W:sta pienikokoisten virtalähteiden 100 W:iin teollisuuskäyttöihin – mikä tekee siitä monipuolisen valinnan erilaisiin sovelluksiin.

Kattava laadunvarmistus- ja valmistusasiantuntemus

Jokainen yksikkö käy läpi kattavan laadunvalidoinnin. Juotettavuustestaus varmistaa >90 % peiton alle 260±5°C:ssa 2 sekunnin ajan. Dielektrinen kestävyys tarkistetaan 500 VAC:lla 5 sekunnin ajan ilman vikaa. Lämpötilakerroin pidetään arvossa ≤ ±250 ppm/°C. Lämpötilavaihtelu -55 °C:sta +200 °C:seen vahvistaa rakenteen eheyden, kun taas kestävyystestaus nimellisjännitteellä 1000 tunnin ajan vahvistaa pitkän aikavälin luotettavuuden. Ylikuormitustestaus 10-kertaisella nimellisteholla (langallinen) tai 5-kertaisella nimellisteholla (metallikalvo) vahvistaa pulssikyvyn. Luotettuna kiinalaisena aksiaalisementtilankavastusten valmistajana RST Electric yhdistää yli 10 vuoden tehovastusten suunnittelun asiantuntemuksen tarkkuuteen tuottaakseen komponentteja, jotka tarjoavat luotettavan suorituskyvyn sekä suuren volyymin tuotannossa että kenttähuoltoympäristöissä.

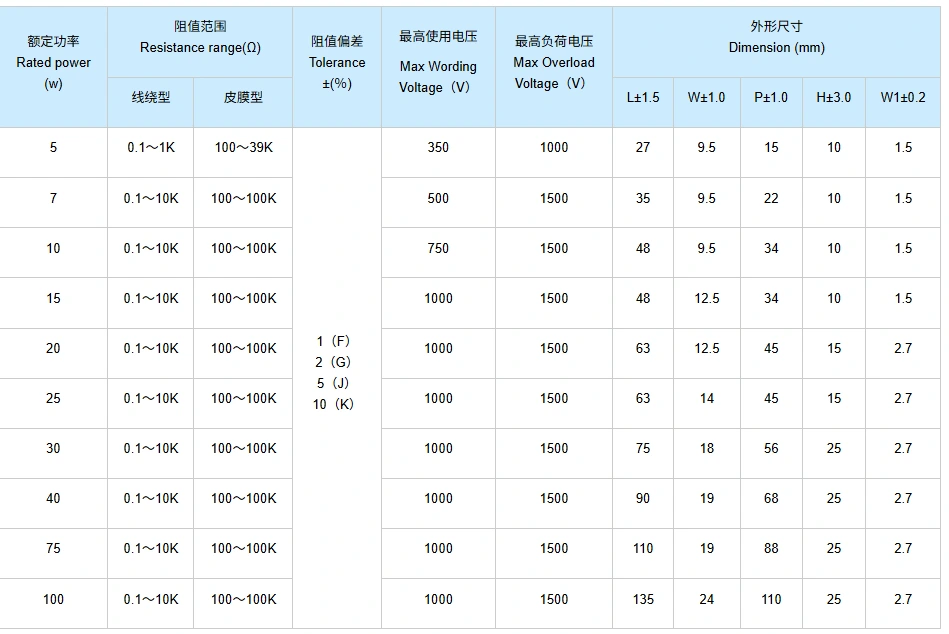

Tekniset tiedot

Tuotteen edut

1. Vakio aksiaalijohtimen kokoonpano – Johdot lähtevät suorakaiteen muotoisen rungon molemmista päistä, mikä mahdollistaa reiän läpi kulkevan piirilevyn asennuksen, irtiasennuksen tai pistorasiaan perustuvan asennuksen.

2. Laaja tehoalue – 5 W - 100 W yhdessä sarjassa, joka kattaa erilaisia ​​sovelluksia kompakteista virtalähteistä teollisuuskäyttöihin.

3.Dual Element Technology – Lankakytkentä mahdollistaa korkean pulssikyvyn (10-kertainen ylikuormitus) ja alhaisen vastuksen (0,1Ω); metallikalvovaihtoehto alhaiselle melulle ja korkealle vastukselle (100 kΩ).

4. Paloa hidastava keraaminen kotelo – Kapseloitu epäorgaaniseen piidioksiditäyteaineeseen keraamisessa kotelossa, mikä takaa erinomaisen lämmönpoiston, sähköeristyksen ja mekaanisen suojan.

5.Korkean lämpötilan käyttö – Jatkuva käyttö +200°C pintalämpötilaan asti lineaarisella vähennyksellä turvallisen käytön takaamiseksi.

6.Matala lämpötilakerroin – ≤ ±250 ppm/°C varmistaa vakaat vastusarvot koko käyttölämpötila-alueella.

7. Tarkkuustoleranssit – Saatavana ±1 % - ±10 % tiukoille piirivaatimuksille tai kustannusherkille malleille.

8. Vankka lyijyn lujuus – 10 N:n vetotesti varmistaa luotettavan reiän läpiasennuksen ja juotosliitoksen eheyden.

9. Kattava laadunvalvonta – juotettavuuden, dielektrisen lujuuden ja kestävyyden 100 % testaus IEC 60115 -standardien mukaisesti.

10.Standardoitu paketti – Tasaiset mitat eri teholuokissa yksinkertaistavat piirilevyjen asettelua ja varastonhallintaa.

Tuotesovellukset

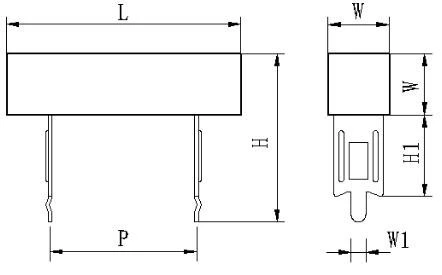

Piirustus ja mitat

Paketti ja lähetys

RST Electric varmistaa jokaisen aksiaalisen sementtilangallisen vastuksen turvallisen toimituksen:

● Bulkkipakkaus: Vastukset pakataan antistaattisiin muovipusseihin, joissa on vaahtomuovipehmuste, ja ne asetetaan sitten aaltopahvipakkauksiin lyijyn taipumisen ja keraamisten vaurioiden estämiseksi.

● Johdinsuojaus: Aksiaalijohdot pidetään suorina päätykansien tai vaahtomuoviliuskojen avulla.

● Dokumentaatio: Jokaisen lähetyksen mukana tulee pakkausluettelot ja tarkastustodistukset.

● Rahtivaihtoehdot: Pikakuriiri (DHL/FedEx/UPS) pienille määrille, lentorahti keskisuurille määrille, merirahti massatilauksille.

Kaikki yksiköt läpikäyvät 100 % sähkötestin ja silmämääräisen tarkastuksen ennen pakkaamista sen varmistamiseksi, että ne täyttävät määrätyt vastusarvot ja kosmeettiset standardit.

Mitä tulee RST Electriciin

Ammattimainen valmistaja, jolla on yli kymmenen vuoden kokemus vastusalalta, RST Electric keskittyy aksiaalisten sementtilangallisten vastusten tutkimukseen ja tuotantoon. Kypsän teknologian kertymisensä ansiosta siitä on tullut alan luotettava toimittaja. Meillä on täysin riippumaton tuotantokapasiteetti, joka suorittaa koko prosessin langan käämimisestä, metallikalvopinnoituksesta pakkaamiseen ja testaukseen itsenäisesti. Valvomme tiukasti jokaista vaihetta varmistaaksemme vakaan ja tasaisen tuotteen laadun.

Meillä on ISO 9001 -sertifioitu tuotantokanta, joka on varustettu erillisellä aksiaalisen lyijykeraamisen vastuksen tuotantolinjalla. Jokainen vastus käy läpi kattavan sähkötestin, joka kattaa ydinindikaattorit, kuten resistanssiarvon, dielektriset ominaisuudet ja eristyksen. Samanaikaisesti asiaankuuluvat testit, kuten lämpötilasyklit ja kestävyys, suoritetaan tiukasti IEC 60115 -standardin mukaisesti tuotteen luotettavuuden varmistamiseksi.

Otamme käyttöön suoratoimitusmallin tehtaalta ilman keskitason merkintöjä. Hinnoittelu on läpinäkyvää ja järkevää, joten asiakkaat voivat saada laadukkaita tuotteita edulliseen hintaan. Hyödyntämällä laajaa alan kokemustamme voimme tarjota joustavia räätälöintipalveluita, jotka kattavat erilaiset parametrit, kuten tehon, vastusarvon, toleranssin, TCR:n jne. Lisäksi voimme tarjota räätälöityjä räätälöityjä vaihtoehtoja, kuten kelakäämitys ilman keloja ja lyijylangan muodostus asiakkaan vaatimusten mukaan.

Tuotteitamme myydään maailmanlaajuisesti yli 40 maassa ja ne palvelevat erilaisia ​​​​aloja, kuten virtalähdettä, moottorikäyttöä ja kulutuselektroniikkaa. Tarjoamme myös 12 kuukauden takuun, etädiagnoosin, varaosien toimituksen ja ammattitaitoisen teknisen tuen. Asiantuntijatiimimme voi tarjota tuoteintegraatioopastusta vastatakseen täysin eri asiakkaiden erilaisiin tarpeisiin. Ammattitaitolla ja luotettavuudella olemme saaneet tunnustusta asiakkailta ympäri maailmaa.
