Ei-induktiivinen metallilevyvastus

Mitä etuja sillä on suurtaajuuspiireissä?

RST Electricin ei-induktiivinen metallilevyvastus vastaa nykyaikaisen tehoelektroniikan kriittiseen tarpeeseen: vaatimaan matalan induktanssin, korkean pulssin toimivia vastuksia, jotka eivät aiheuta vaihesiirtoa tai jännitepiikkejä nopeissa kytkentäpiireissä. Toisin kuin perinteiset lankavastukset, joilla on luonnostaan ​​merkittävä induktanssi johtuen käämitystä elementistä, tämä matalan induktanssin vastus käyttää tasomaista metallilevyelementtiä, joka minimoi magneettikentät ja parasiittisen induktanssin, mikä tekee siitä ihanteellisen snubber-piireihin, virrantunnistukseen kytkentävirtalähteissä ja korkean tehon lähtöverkoissa.

Kuinka voidaan valmistaa vastukset, joilla on vakaa suorituskyky?

Tämän metallilevyvastuksen rakenne korostaa sekä sähköistä suorituskykyä että mekaanista luotettavuutta. Resistiivinen elementti koostuu tarkasti syövytetystä tai leimatusta metalliseoslevystä, joka on valittu sen alhaisen lämpötilakertoimen ja erinomaisten pulssinkäsittelyominaisuuksien vuoksi. Tämä elementti on kapseloitu epäorgaaniseen piidioksiditäyteaineeseen ja sijoitettu palamista hidastavaan keraamiseen koteloon, mikä varmistaa lämmönjohtavuuden, sähköeristyksen ja suojan ympäristön rasitukselta. MPR-sarja tarjoaa kaksi peruskokoonpanoa: yksielementtiyksiköt (2W, 3W, 5W, 10W) ​​vakiosovelluksiin ja monielementtiset yhdistetyt yksiköt (2+2, 3+3, 5+5, 7+7), jotka yhdistävät kaksi yhteensopivaa vastusta yhdeksi paketiksi, mikä säästää levytilaa ja varmistaa johdonmukaisen lämmönseurannan differentiaalisen tunnistus- tai push-pull-piireissä.

Miten teollisten standardien noudattaminen voidaan varmistaa?

Sähköinen suorituskyky varmistetaan tiukan testauksen avulla. Ylikuormitustestaus suoritetaan 2,5-kertaisella nimellisteholla 5 sekunnin ajan (tasomaisen rakenteen vuoksi vähemmän kuin lanka, mikä kuvastaa sen aiottua käyttöä vakaan tilan tunnistuksessa korkean energian jarrutuksen sijaan). Lämpötilakerroin pidetään arvossa ≤ ±250 ppm/°C, mikä varmistaa vakaat lukemat kaikissa käyttöolosuhteissa. Kestävyystestaus nimellisjännitteellä 1000 tunnin ajan vahvistaa pitkän aikavälin luotettavuuden. Luotettuna ei-induktiivisten metallilevyvastusten valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden tehovastusten suunnittelun asiantuntemuksen tarkkuusvalmistukseen tuottaakseen komponentteja, jotka tarjoavat tarkan, vähäsäröisen suorituskyvyn suurtaajuus- ja pulssitehosovelluksissa.

Tekniset tiedot

Suorituskykytestitiedot

Tuotteen edut

1. Ei-induktiivinen rakenne – Tasomainen metallilevyelementti minimoi loisen induktanssin, mikä mahdollistaa käytön suurtaajuisissa piireissä (esim. kytkentävirtalähteissä, RF-vahvistimissa) ilman vaihesiirtoa tai jännitteen ylitystä.

2.Ultra-Low Resistance Capability – Saatavana alkaen 0,01Ω, joten ei-induktiivinen metallilevyvastus on ihanteellinen suurvirran tunnistukseen, shunttisovelluksiin ja matalaohmiseen tehonjakoon.

3.Matala lämpötilakerroin – ≤ ±250 ppm/°C varmistaa vakaat vastusarvot käyttölämpötila-alueella tarkan virranmittauksen varmistamiseksi.

4. Paloa hidastava keraaminen kotelo – kapseloitu epäorgaaniseen piidioksiditäyteaineeseen keraamisessa kotelossa, mikä takaa erinomaisen lämmönpoiston ja sähköeristyksen.

5. Kaksielementtiset yhdistelmäpaketit – Ainutlaatuiset 2+2, 3+3, 5+5 ja 7+7 kokoonpanot tarjoavat kaksi yhteensopivaa vastusta yhdessä kotelossa, mikä säästää piirilevytilaa ja varmistaa lämpöseurannan differentiaalisen tunnistus- tai työntöpiireissä.

6. Korkea pulssikyky – Suunniteltu kestämään 2,5-kertaista nimellistehoa 5 sekunnin ajan, soveltuu käynnistysvirran rajoittamiseen ja vaimennussovelluksiin.

7. Tarkkuustoleranssit – Saatavana ±1 % - ±10 % tiukan piirin vaatimusten täyttämiseksi.

8. Kompakti paketti – Matala profiili (korkeus 5 mm) ja pieni pinta-ala mahdollistavat korkeatiheyksiset piirilevyasettelut.

9. Vankka lyijyn lujuus – 10 N:n vetotesti varmistaa luotettavan reiän läpiasennuksen ja juotosliitoksen eheyden.

10. Mukautettava muotoilu – Lyijyn muovaus ja mukautetut mitat ovat saatavilla tiettyihin piirilevyasetteluihin tai kokoonpanoprosesseihin sopivaksi.

Tuotesovellukset

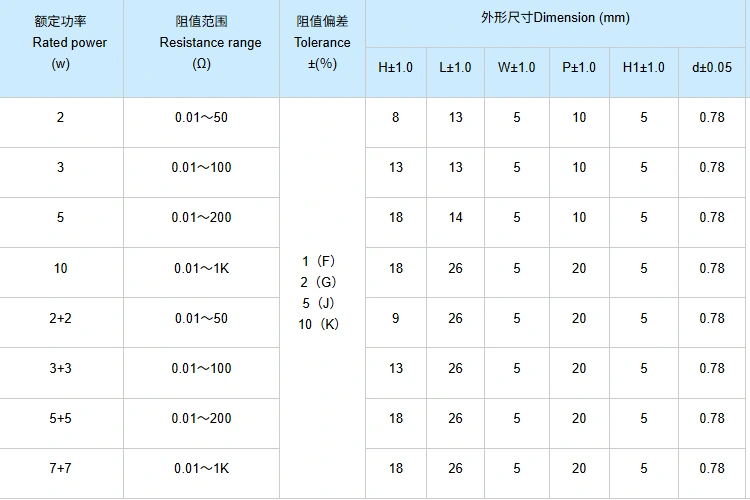

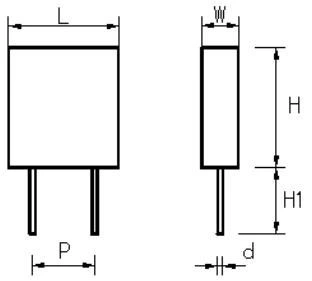

Piirustus ja mitat

Paketti ja lähetys

RST Electric takaa jokaisen ei-induktiivisen metallilevyvastuksen turvallisen toimituksen:

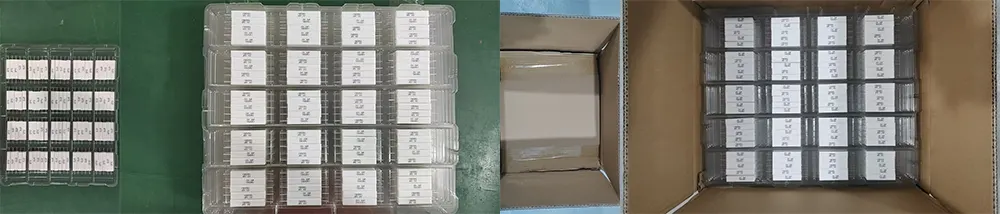

● Bulkkipakkaus: Vastukset pakataan läpipainopakkauksiin ja laitetaan sitten aaltopahvipakkauksiin lyijyn taipumisen ja keraamisten vaurioiden estämiseksi.

● Lyijysuojaus: Johdot pidetään suorina vaahtomuovipäätykappaleilla tai teipillä.

● Yhteensopivien parien pakkaus: Yhdistetyt pakkaukset on kääritty yksitellen, jotta vältetään vertaamattomien parien sekoittuminen.

● Dokumentaatio: Jokaisen lähetyksen mukana tulee pakkausluettelot ja tarkastustodistukset.

● Rahtivaihtoehdot: Pikakuriiri (DHL/FedEx/UPS) pienille määrille, lentorahti keskisuurille määrille, merirahti massatilauksille.

Kaikki yksiköt läpikäyvät 100 % sähkötestin ja silmämääräisen tarkastuksen ennen pakkaamista sen varmistamiseksi, että ne täyttävät määrätyt vastusarvot ja kosmeettiset standardit.

Miksi valita RST Electric?

Kun matala induktanssi ja korkea taajuuden suorituskyky ovat tärkeitä, RST Electric toimittaa.

Suora tehdas, metallilevyasiantuntijat

● Olemme Kiinassa toimiva sertifioitu valmistaja, joka on erikoistunut ei-induktiivisten metallilevyvastusten tuotantoon yli 10 vuoden ajan.

● Täydellinen sisäinen valvonta elementtien leimaamisessa/etsauksessa, kapseloinnissa ja testauksessa – varmistaa tasaisen laadun.

● Tehdaskohtainen hinta jokaisessa MPR-vastuksessa, läpinäkyvä kustannusrakenne ilman välikäsiä.

Ammattimainen valmistus ja laadunvarmistus

● ISO 9001 -sertifioidut tilat, joissa on omat tuotantolinjat matala-induktiotehovastuksille.

● 100 % sähkötestaus (resistanssi, dielektrisyys, eristys) suoritetaan jokaiselle yksikölle.

● IEC 60115 -standardin mukainen näytetestaus, mukaan lukien lämpötilavaihtelut, kestävyys ja kostea lämpö.

● Kokenut suunnittelutiimi, joka on erikoistunut virranmittauksiin ja suurtaajuussovelluksiin.

Maailmanlaajuinen kokemus, luotettava toimittaja

● Todistettu toimittaja virtalähdevalmistajille, moottorikäyttöyhtiöille ja autoelektroniikkatuottajille maailmanlaajuisesti.

● Vientiä yli 40 maahan, mukaan lukien Saksa, Yhdysvallat, Japani, Etelä-Korea, Brasilia ja Intia.

● Laaja-alainen asiantuntemus sovelluksissa, jotka edellyttävät erittäin pientä induktanssia ja tarkkaa virrantunnistusta.

Loputon mukauttaminen

● Teholuokitus: 2W - 10W yksittäinen; yhdistetyt kokoonpanot jopa 7W+7W.

● Resistanssiarvot: 0,01Ω - 1kΩ (erikoisarvot saatavilla).

● Toleranssit: ±1%, ±2%, ±5%, ±10% (muokatut toleranssit ±0,5%:iin asti).

● TCR: ≤ ±250 ppm/°C (alempi TCR saatavilla tarkkuusvaatimuksia varten).

● Lyijyn muotoilu: suora / leikattu ja muotoiltu / irrotettava / mukautettu.

● Yhdistetyt paketit: yhteensopivat parit erotunnistukseen.

● Mukautetut mitat: Saatavana erityisille piirilevyasetteluille.

Luotettava toimitus ja elinikäinen tuki

● Normaali läpimenoaika: 7–10 päivää vakioluokituksissa; 10-15 päivää räätälöidylle tuotteelle.

● Kattava dokumentaatio: testiraportit, materiaalisertifioinnit, RoHS/CE-vakuutukset.

● 12 kuukauden takuu etävianmäärityksellä ja varaosien toimituksella.

● Tekninen tuki saatavilla integrointiin teholähteisiin, asemiin ja suurtaajuuspiireihin.
