Neutraali maadoitusvastus

Tuotteen toiminto

RST Electricin neutraali maadoitusvastus on korvaamaton rooli nykyaikaisissa keskijännitejärjestelmissä. Kiinteästi maadoitetuissa tai maadoittamattomissa verkoissa yksivaiheiset maadoitusvirheet voivat tuottaa tuhoisia virtoja, jotka vahingoittavat muuntajia, kaapeleita ja pyöriviä koneita luoden samalla vaarallisia askel- ja kosketuspotentiaalia. Tämä tehojärjestelmän vastus korjaa nämä riskit lisäämällä tarkasti lasketun resistanssin järjestelmän nollapisteen ja maan väliin, rajoittamalla maasulkuvirran hallittavalle tasolle – tyypillisesti välillä 10A–2000A – samalla kun se sallii silti riittävän virran herkille maasulkureleille, jotka havaitsevat ja eristävät vahingoittuneen piirin.

Tuotteen suorituskyky

Tämän neutraali maadoitusvastuksen takana oleva suunnittelufilosofia korostaa pitkäikäisyyttä ja suorituskykyä äärimmäisissä olosuhteissa. Resistiivinen elementti käyttää verkkotyyppistä kokoonpanoa, joka on valmistettu korkealaatuisista ruostumattomista teräslejeeringeistä (SUS430 ja SUS304), jotka on valittu niiden poikkeuksellisen korroosionkestävyyden, vakaan lämpötilavastuskertoimen ja kyvyn kestää toistuvia lämpöjaksoja vikatapahtumien aikana ilman mekaanista hajoamista. Nämä elementit on asennettu kestäviin koteloihin, joita on saatavana useissa eri materiaalivaihtoehdoissa: ruostumaton teräs SUS304 tavalliseen ulkokäyttöön, SUS316 meri- ja offshore-ympäristöihin, joissa vaaditaan erinomaista suolan kestävyyttä, tai maalattu galvanoitu teräs kustannustehokkaisiin sisäasennuksiin.

Sähköinen suorituskyky varmistetaan kattavien testausprotokollien avulla. Eristysresistanssi ylittää 100 MΩ, kun taas dielektrisen kestävyyden testaus suoritetaan tasoilla 32kV - 95kV yhden minuutin ajan järjestelmäjännitteestä riippuen. Basic Impulse Level (BIL) -arvot vaihtelevat välillä 60 kV - 170 kV, mikä varmistaa, että vastus kestää salamaniskut ja kytkentätransientit ilman eristyshäiriöitä. Aikaluokitukset 5 - 60 sekuntia sopivat erilaisiin suojausjärjestelmiin, ja vastus on suunniteltu absorboimaan koko vikaenergia ja pysymään lämpötilarajojen sisällä. Luotettuna neutraalien maadoitusvastusten valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden tehovastusten suunnittelun asiantuntemuksen maailmanlaajuisten maadoituskäytäntöjen syvään ymmärtämiseen toimittaakseen komponentteja, jotka täyttävät sähkölaitosten, teollisuuslaitosten ja uusiutuvan energian kehittäjien tiukat vaatimukset maailmanlaajuisesti.

Tekniset tiedot

Tuotteen ominaisuudet

1. Korkean lämpötilan kesto – Ruostumattomasta teräksestä valmistetut ristikkoelementit, jotka on suunniteltu kestämään vikavirtaolosuhteiden äärimmäistä lämpörasitusta ilman vääristymiä, painumista tai merkittäviä vastuksen muutoksia.

2. Vakaat resistanssiominaisuudet – Matala TCR-seos varmistaa, että vastus pysyy tiukoissa toleransseissa vikajaksojen aikana ja säilyttää tarkan virtarajoituksen.

3. Vankka mekaaninen rakenne – Vahvistetut ruostumattomasta teräksestä valmistetut ristikot, joissa on vahvistetut tuet, kestävät tärinää, iskuja ja magneettisia voimia vikojen aikana.

4. Integroidut valvontavaihtoehdot – Valinnaiset virtamuuntajat virran etämittaukseen, lämpöanturit ylikuumenemissuojaa varten ja hälytyskoskettimet SCADA-integrointia varten.

5.IEEE32- ja IEC-yhteensopivuus – Suunniteltu ja testattu täyttämään nollamaadoituslaitteiden kansainväliset standardit, mikä takaa luotettavan suorituskyvyn ja käyttäjän turvallisuuden.

6. Laaja käyttökattavuus – Soveltuu järjestelmiin 6,3 kV - 35 kV vikavirroilla 10 A - 2000 A, ja se sopii erilaisiin suojausfilosofioihin.

7. Joustavat aika-arviot – Saatavilla 5 sekunnista 60 sekuntiin vastaamaan tiettyjä releen koordinointi- ja vianpoistovaatimuksia.

8. Korroosionkestävät kotelot – Valikoima materiaalia, mukaan lukien SUS304, SUS316 ja maalattu galvanoitu teräs optimaalisen kestävyyden takaamiseksi kaikissa ympäristöissä.

9. Korkeat eristys- ja impulssitasot – BIL-luokitukset 170 kV:iin ja tehotaajuuden kesto 95 kV:iin takaavat selviytymisen salamaniskuista ja kytkentäpiikeistä.

10. Custom Engineering Capability – Erikoisjänniteluokitukset, resistanssiarvot, kotelokokoonpanot ja valvontapaketit saatavilla ainutlaatuisiin sovelluksiin.

Tuotesovellukset

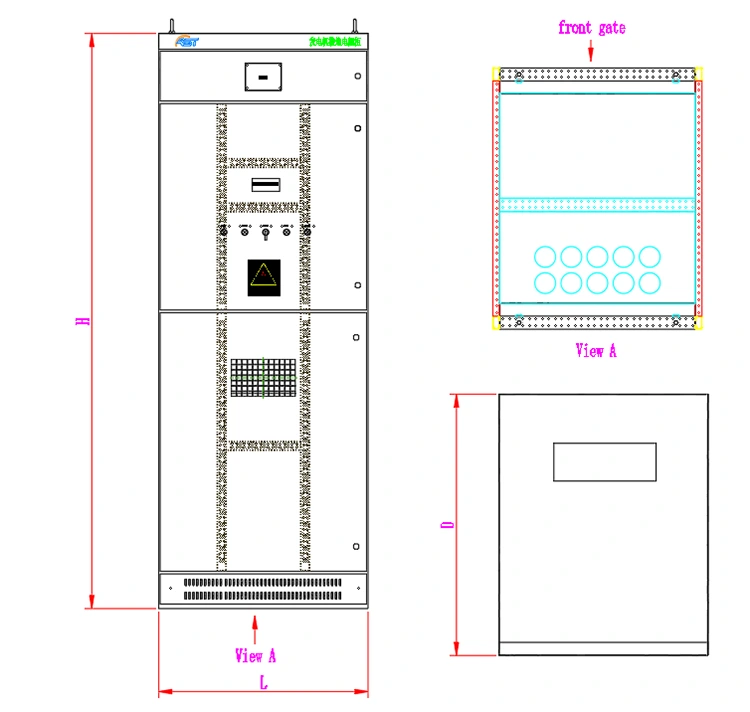

Piirustus ja mitat

Spec L(mm) L(mm) K(mm) Paino (KG)

6,3&10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

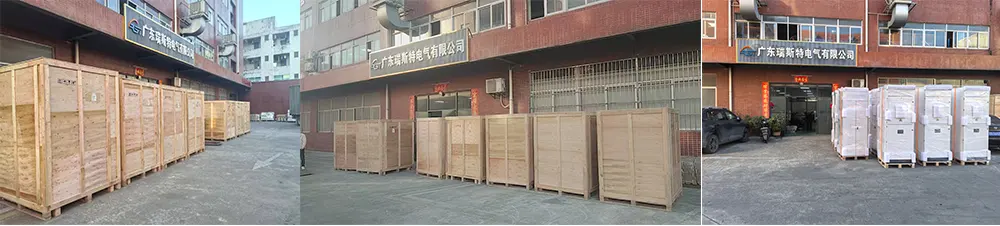

Paketti ja lähetys

RST Electric toteuttaa tiukat pakkausprotokollat ​​jokaiselle neutraalille maadoitusvastukselle:

● Vientikelpoinen laatikko: Jokainen NER on kiinnitetty tukevasti raskaaseen teräsrunkoon ja suljettu mittatilaustyönä valmistettuun, kaasutukseen soveltumattomaan vanerilaatikkoon, joka on ISPM 15 -standardien mukainen kansainvälisessä kuljetuksessa.

● Kosteussuojaus: Yksiköt on kääritty VCI (Vapor Corrosion Inhibitor) -kalvoon, jossa on kuivausainepakkaukset estämään kondensaatiovaurioita merikuljetuksen aikana.

● Nosto ja käsittely: Selkeä painopisteen ja nostopisteiden merkintä; kuljetuskannattimet ja levitystangot nosturin turvalliseen käsittelyyn.

● Holkkisuojaus: Posliiniholkit on suojattu säänkestävällä korkilla ja vaahtomuovipehmusteella vaurioiden estämiseksi.

● Dokumentaatio: Kattava kuljetusasiakirja sisältää pakkausluettelot, sertifioidut tehtaan testiraportit, materiaalitodistukset ja tullaustuen.

● Rahtivaihtoehdot: Teemme yhteistyötä kokeneiden raskaan liikenteen huolitsijoiden kanssa FCL-meri-, projekti-, irtolasti- tai lentorahtia varten.

Kaikki yksiköt käyvät läpi täyden tehdashyväksyntätestauksen (FAT), jota asiakkaan edustajat todistavat tarvittaessa, mukaan lukien resistanssimittaus, eristysvastus, dielektrinen kestävyys ja silmämääräinen tarkastus.

FAQ

K: Mitä ydinvalmistuskykyjä RST Electricillä on?

V: RST Electric on täysin lisensoitu ja sertifioitu valmistaja Kiinassa, joka on erikoistunut neutraalien maadoitusvastusten suunnitteluun ja tuotantoon yli 10 vuoden ajan. Sillä on täydellinen vertikaalinen integraatiotuotantokapasiteetti, joka kattaa verkkokomponenttien valmistuksen, kuoren valmistuksen, valmiin tuotteen kokoonpanon tarkastukseen ja hyväksymiseen, joita kaikkia valvotaan itsenäisesti koko prosessin ajan vakaan ja jäljitettävän tuotteen laadun varmistamiseksi ja ulkoistamisesta aiheutuvien laaturiskien eliminoimiseksi kussakin vaiheessa. Meillä on ISO 9001 -sertifioitu tehdas, joka on varustettu erityisillä tuotantolinjoilla ruostumattomasta teräksestä valmistetuille ristikkovastuksille ja keskijännitekomponenteille. Jokainen maadoitusvastus testataan 100-prosenttisesti ennen tehtaalta lähtöä, ja se kattaa ydinindikaattorit, kuten resistanssiarvon, eristysvastuksen ja tehotaajuuden kestojännitteen. Samanaikaisesti tehdään myös tyyppitestejä, kuten salamaimpulssi (BIL), lämpötilan nousuvarmennus ja lyhytaikainen virtakapasiteetti, joilla varmistetaan kokonaisvaltaisesti, että tuotteen suorituskyky täyttää standardit. Lisäksi suunnittelutiimimme on erittäin kokenut ja keskittyy maadoitusjärjestelmän suunnitteluun, IEEE32/IEC-standardien soveltamiseen ja suojauksen koordinointiin. He voivat täysin hallita tuotteen yhteensopivuutta suunnittelusta tuotantoon.

K: Mitä mukautusparametreja neutraali maadoitusvastus tukee?

V: RST Electric tarjoaa kattavat räätälöintipalvelut. Parametreja voidaan joustavasti säätää asiakkaiden todellisten sovellusskenaarioiden mukaan vastaamaan erilaisia ​​yksilöllisiä tarpeita. Järjestelmän jännite kattaa tyypillisesti 6,3 kV - 35 kV, ja suurempia jännitteitä voidaan saavuttaa räätälöidyn suunnittelun avulla. Vikavirta tukee 10A - 2000A, ja erityisiä nimellisarvoja voidaan kehittää tarpeen mukaan. Aikaluokitus on 5-60 sekuntia, ja tiettyä kestoa voidaan mukauttaa. Resistanssiarvo voidaan laskea sovellusskenaarion perusteella välillä 1Ω - 9999Ω. Lisäksi kuorimateriaali voidaan valita ruostumattomasta teräksestä SUS304, SUS316, maalatusta teräksestä tai erikoisseoksista. Suojaustasoa voidaan säätää IP23:sta IP65:een paikan päällä vallitsevan ympäristön mukaan. Samanaikaisesti virtamuuntajat (CT:t), lämpöanturit, hälytyskoskettimet ja kaukovalvontaliitännät voidaan varustaa täyttämään täysin eri teollisuudenalojen maadoitussuojausvaatimukset.

K: Onko yritykselläsi kokemusta maailmanlaajuisesta toimituksesta?

V: RST Electricillä on laaja globaali toimituskokemus. Se on EPC-urakoitsijoiden, voimayhtiöiden, teollisuusoperaattoreiden ja uusiutuvan energian kehittäjien luotettava toimittaja viidellä mantereella. Tuotteitamme on viety yli 40 maahan ja alueelle, jotka kattavat suuret markkinat, kuten Iso-Britannia, Saksa, Yhdistyneet arabiemiirikunnat, Saudi-Arabia, Australia, Singapore ja Etelä-Afrikka. Meillä on vankka alan kokemus neutraalien maadoitusvastusten soveltamisesta ja tunnemme erilaiset kansalliset ja kansainväliset standardit. Pystymme täyttämään tarkasti eri asiakkaiden vaatimustenmukaisuusvaatimukset, oli kyse sitten voimajärjestelmistä, teollisuuslaitoksista tai uusiutuvan energian projekteista. Voimme tarjota erittäin mukautuvia ja luotettavia neutraali maadoitusvastusratkaisuja, jotka auttavat asiakkaita saavuttamaan turvallisen maadoitussuojauksen järjestelmilleen.

K: Mikä on toimitusaika? Mitkä ovat tukimateriaalit ja myynnin jälkeiset takuut?

V: RST Electricillä on vakaa tuotantokapasiteetti ja se pystyy tehokkaasti vastaamaan asiakkaiden tilausvaatimuksiin. Normaalin neutraalin maadoitusvastuksen toimitusaika on 30-45 työpäivää; räätälöityjen tuotteiden toimitusaika on 45-60 työpäivää, jolloin varmistetaan, että se ei vaikuta asiakkaiden projektin etenemiseen. Jokaisen tuote-erän mukana tulee täydelliset tekniset asiakirjat, mukaan lukien testiraportit, materiaalitodistukset, IEEE32-vaatimustenmukaisuuslausunto, IEC-lausunto sekä käyttö- ja huoltokäsikirja, joka on asiakkaiden kätevä hyväksyä, vaatimustenmukaisuuden tarkistus ja myöhempää käyttöä varten. Tarjoamme 24 kuukauden takuupalvelun. Maailmanlaajuiseen varaosaverkostoon luottaen voimme tarjota etäviandiagnoosin ja varaosien nopean toimituksen. Samalla voimme tarjota myös lisäarvopalveluita, kuten paikan päällä tapahtuvaa virheenkorjaustukea asiakkaan tarpeiden mukaan, ja tarjota täyden suojan asiakkaan projektille koko prosessin ajan.

K: Mitä etuja RST Electricin valinnalla on hankintakustannusten ja vastineen rahalle?

V: Noudatamme tehtaan suoratoimitusmallia ilman keskitason hinnannousuja. Hinnoittelu on täysin läpinäkyvää, joten asiakkaat voivat ostaa korkealaatuisia neutraali maadoitusvastusta edullisemmin, mikä parantaa merkittävästi hankinnan vastinetta rahalle. Samaan aikaan tuotteemme valmistetaan koko itsenäisen tuotantoprosessin läpi ja läpikäyvät tiukat tarkastukset, mikä varmistaa vakaan laadun ja pitkän käyttöiän, mikä voi tehokkaasti vähentää ylläpito- ja vaihtokustannuksia tulevaisuudessa. Lisäksi suunnittelutiimimme voi optimoida tuotesuunnittelun asiakkaan projektivaatimusten perusteella varmistaen samalla, että suorituskyky täyttää standardit, tarjoten asiakkaille kustannustehokkaampia ratkaisuja, jotka tasapainottavat tuotteen laadun, vaatimustenmukaisuuden ja hankintakustannukset, jolloin asiakkaat voivat saavuttaa edullisen ja korkean turvatason järjestelmän maadoitussuojauksen.
