Generaattorin latauspankki

Tarkkuuskuormitustestaus kriittisille tehojärjestelmille

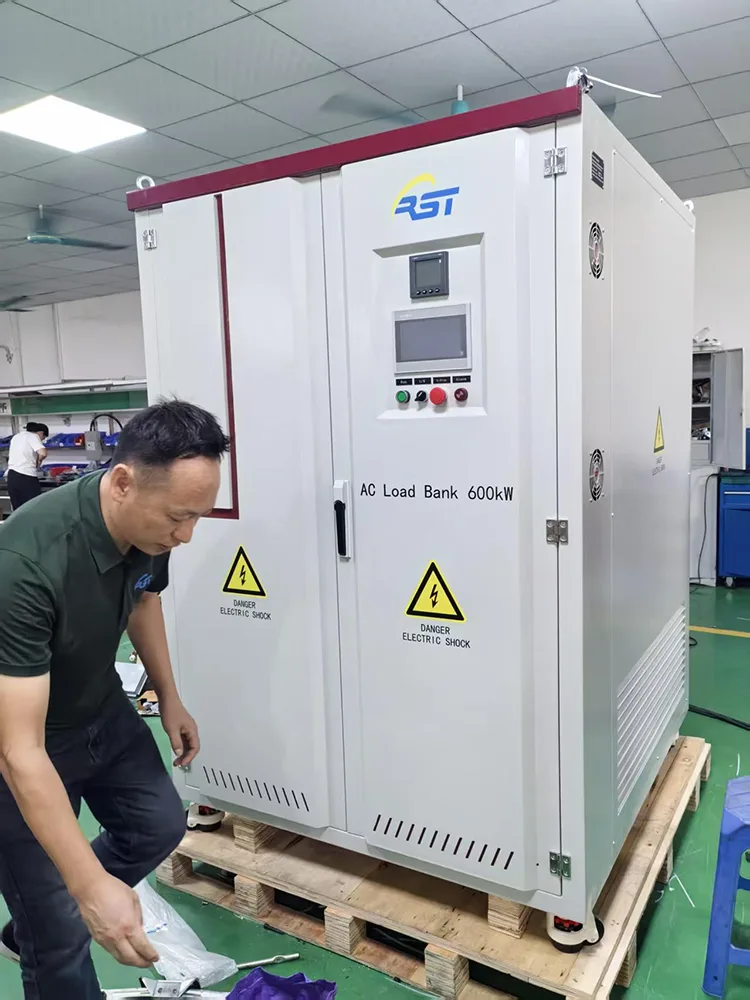

RST-600kW AC resistiivinen kuormapankki simuloi todellisia sähkökuormia, mikä auttaa sinua testaamaan, validoimaan ja ylläpitämään teholaitteitasi luotettavasti. Olitpa ottamassa käyttöön uutta dieselgeneraattoria, hyväksymässä UPS-järjestelmää datakeskukseen tai suorittamassa teollisuuden teholähteiden rutiinihuoltoa, tämä kuormapankki antaa sinulle tiedot, joita tarvitset vakaan ja luotettavan toiminnan varmistamiseksi.

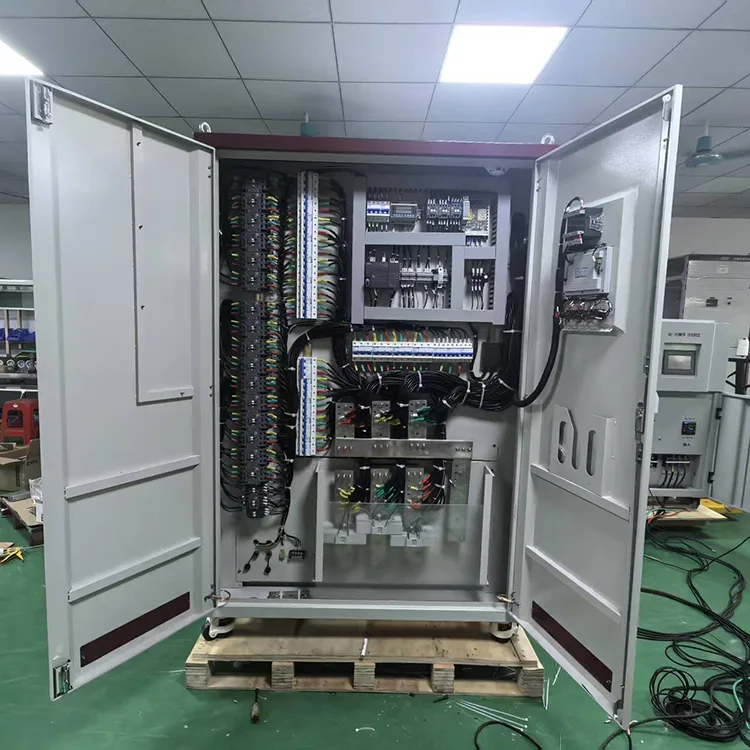

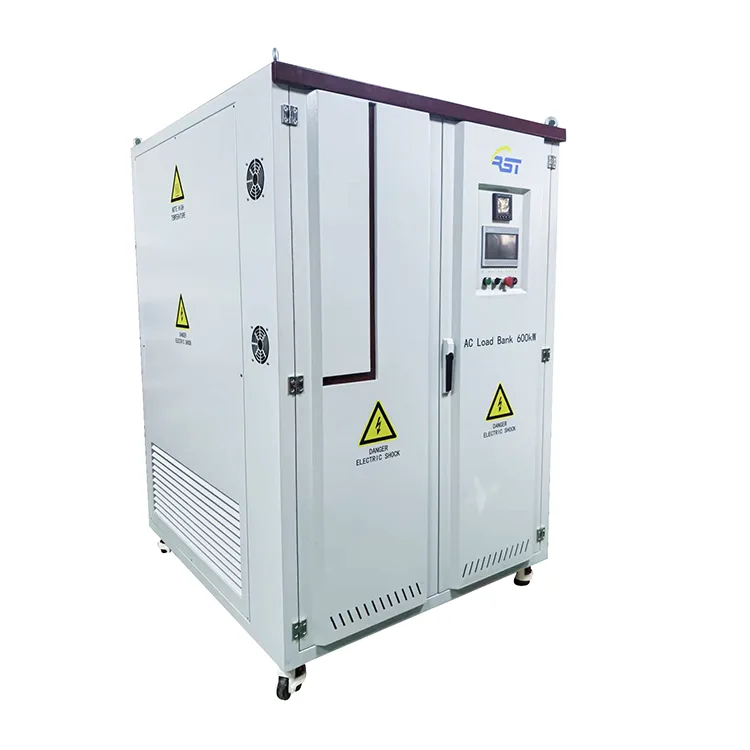

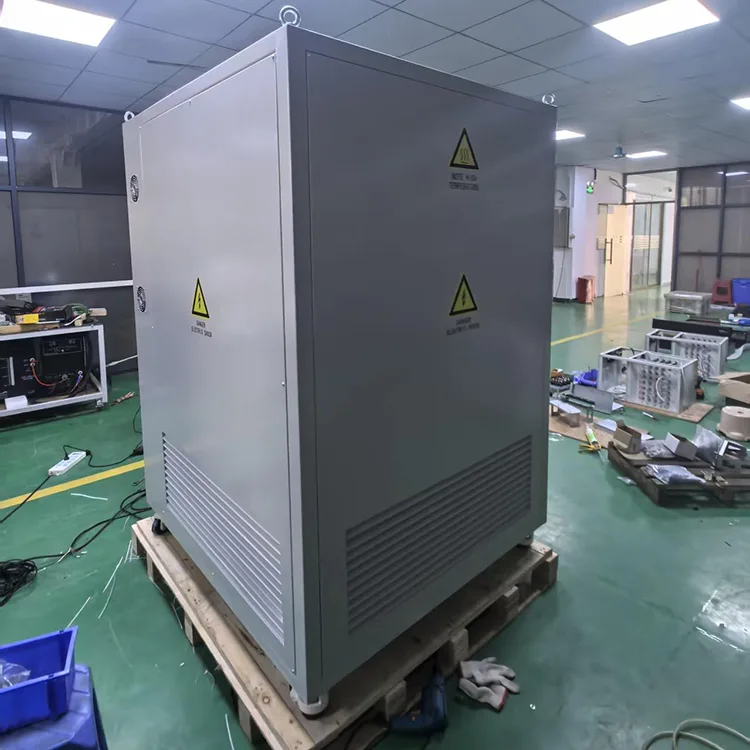

Tämä all-in-one resistiivinen kuormakaappi yhdistää metallilevykaapin, ruosteenestometalliseosrivat, jäähdytystuuletinjärjestelmän, Siemensin PLC-ohjausjärjestelmän ja kosketusnäytöllisen käyttöliittymän. Se tukee 4 yleistä teollisuusjänniteluokkaa (480V/440V/380V kolmivaiheinen nelijohtiminen tähtiliitäntä, 220V kolmivaiheinen kolmijohdinkytkentä), manuaalisella tähti-kolmiojohdotuksen kytkentätoiminnolla, maksimitestiteho jopa 600 kW, 10 kW:n pienin säädettävä kuormitusaskel, teollisuuden tehotesti vastaa useimpia vaatimuksia ±3 %.

Keskeisiä sovelluksia ovat:

- Generaattorisarjan suorituskyvyn testaus – täyden ja osittaisen kuorman validointi

- UPS-järjestelmän käyttöönotto ja ikääntymistestit

- Teollisuustilojen virtalähteen laadun arviointi

- Tarkkaa kuormitussimulaatiota vaativat T&K-laboratoriot

- Sähkölaitteiden vianetsintä ja vianmääritys

Tärkeimmät tekniset edut

1.Monijänniteyhteensopiva rakenne Tukee 4 valtavirran teollisuusjännitettä, yksi kone kattaa 220V ~ 480V testiskenaariot; tähti/kolmiojohdotus voidaan kytkeä käsin kuparikiskoon, sisäisiä komponentteja ei tarvitse vaihtaa.

2. Kestävä metalliseoskestävyysydin Rivalaiset metalliseoskestävyysputket, happo-, alkali- ja suolasumunkestävät, vahva korroosionkestävyys, korkea eristys, vakaa lämmönpoisto, tukevat pitkäaikaista jatkuvaa toimintaa.

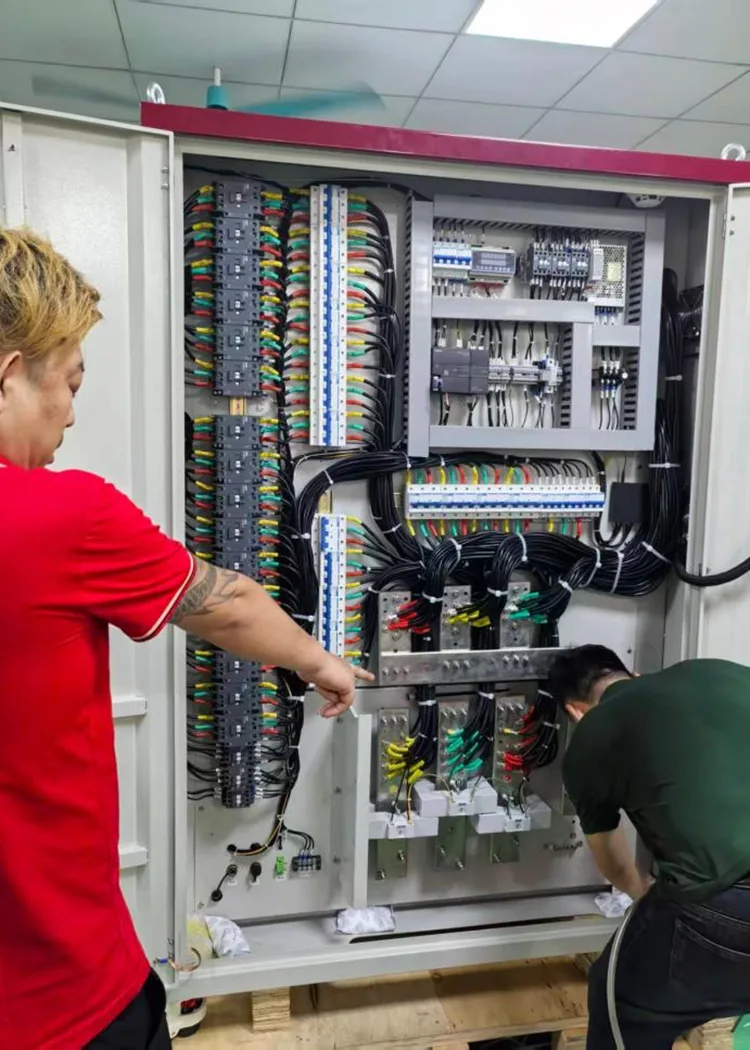

3. Maailmanluokan sähkökomponentit

Liitännät: ABB:n vakaat AC-kontaktorit

Ohjain: Siemens S7-200Smart PLC

Käyttöpääte: Teollinen kosketusnäyttö HMI

Vakiokokoonpano

1.Kaksoisohjaustilat Paikallinen kosketusnäyttö manuaalinen/automaattinen lataus; kauko-ohjaus PC-ohjelmiston kautta, Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet) tiedonsiirto, kätevä automaattiseen testipajatelakointiin.

2.Täyden alueen turvasuojajärjestelmä Varustettu hätäpysäytys-, oikosulku-, ylivirta-, ylijännite-, ylilämpötila-, tuulettimen matalapaine-, puhaltimen ylikuormitus-, savuilmaisusuojalla, monikerroksisella lukitussuojalla; kaikki kuormat puretaan automaattisesti hälytyksen lauetun jälkeen, summerihälytys ja täydet hälytyslokit.

3. Erittäin tarkka mittaus ja näyttö 0,5-tason mittauslaite, reaaliaikainen näyttö, 3-vaiheinen jännite, virta, aktiivinen teho P, loisteho Q, näennäinen teho S, tehokerroin PF, taajuus, tulo-/lähtölämpötila, valvomo- ja virtakiskokammion lämpötila, kaikki tiedot näkyvät kosketusnäytöllä.

Normaali päivittäinen huoltoopas

Päivittäinen huolto ja käyttö: Käytännön opas pitkän aikavälin vakaan toiminnan takaamiseen

Laadukas generaattorikuormapankki on avain sähköjärjestelmäsi luotettavuuden varmistamiseen, ja asianmukainen huolto on perusta sen pitkäaikaisen vakaan toiminnan takaamiselle. RST-600kW kuormapankki on suunniteltu tasapainottamaan korkea suorituskyky ja helppohoitoisuus.

Päivittäinen tarkastus (ennen / käytön jälkeen):

Ulkonäkö ja puhdistus: Tarkista, ettei kotelossa ole vaurioita, muodonmuutoksia tai korroosiota, ja pyyhi pintapöly kuivalla pehmeällä liinalla. Varmista, että laitteen ympärillä ei ole esteitä 3 metrin (ilmanotto) ja 5 metrin (poistoilman) etäisyydellä ja että tuuletusaukot ovat esteettömät.

Kytkennän tarkastus: Tarkista, että virtajohto, signaalikaapeli jne. on kytketty kunnolla ja ovatko liittimet löysät, hapettuneet tai niissä on palamisjälkiä.

Toiminnan esitarkastus: Tarkkaile käynnistyksen jälkeen, toimiiko puhallin normaalisti ja kuuluuko epänormaaleja ääniä. Tarkista ihmisen ja koneen välisen käyttöliittymän (HMI) kautta, ovatko jännite-, virta- ja muut parametrinäytöt normaaleja.

Säännöllinen huolto (kuukausi/neljännesvuosi):

Sisäinen puhdistus: Puhdista sisällä olevat laitteet kuukausittain kuivalla paineilmalla tai pehmeillä harjoilla, erityisesti jäähdytyslevyjen ja tuulettimien pölystä.

Ydinkomponenttien tarkastus: Tarkista neljännesvuosittain virrankatkaisutilassa, onko sisäisissä tehovastuksissa, kontaktoreissa (kuten ABB), releissä jne. palanut, hajua tai löysyyttä. Käytä monimittaria resistanssin arvon mittaamiseen. Jos poikkeama ylittää ±5 %, vaihda se välittömästi.

Jäähdytysjärjestelmän huolto: Puhdista tuulettimen suodatinverkko varmistaaksesi tasaisen ilmanoton.

Suojaustoiminnon tarkistus: Simuloi säännöllisesti vikatiloja, kuten ylivirtaa ja ylikuumenemista, jotta voit testata, ovatko laitteiden suojalaitteet herkkiä ja luotettavia.

Tärkeät huoltotiedot

1. Raskaan kuormitustestin jälkeen vastusputket säilyttävät korkean jäännöslämpötilan; on odotettava tuulettimen viivästynyttä pysähtymistä ja täyttä jäähtymistä ennen kaapin oven avaamista palovammojen välttämiseksi.

2. Varastointiympäristön vaatimukset: Säilytyslämpötila -30 ℃ ~ +60 ℃, kuiva ympäristö, peitä pölytiivis kangas, jos se on pitkään käyttämättömänä, käynnistä säännöllisesti 30 minuutin ajan kuukaudessa sisäisten komponenttien kosteuden poistamiseksi.

3. Kielletty käyttö: Älä estä ilman tuloa/poistoaukkoja pitkäksi aikaa suuren tehon kuormitukseksi, mikä laukaisee ylilämpötilahälytyksen ja palamisvastusputket; älä pura sisäisiä kokoojakiskoja ilman ammattikoulutusta.

Tehty suorituskykyä varten, suunniteltu luotettaviksi

Ensiluokkaiset komponentit, erinomainen kestävyys

Jokainen RST-600 kW:n kuormapankki on rakennettu alan johtavista komponenteista: ABB-kontaktorit varmistavat luotettavan kytkennän, kun taas Siemens 200Smart PLC tarjoaa älykkään ja käyttäjäystävällisen ohjauksen. Lejeerinkestävillä putkilla on poikkeuksellinen korroosionkestävyys, korkea eristyskyky ja tehokas lämmönpoisto – mahdollistavat jatkuvan toiminnan ilman suorituskyvyn heikkenemistä.

Joustavat jännite- ja liitäntävaihtoehdot

Yksi yksikkö tukee neljää jännitekokoonpanoa – AC480V, AC440V, AC380V ja AC220V – manuaalisella tähti-kolmiokytkennällä maksimaalisen sovelluksen joustavuuden saavuttamiseksi. Tämä tarkoittaa, että voit käyttää samaa generaattorin kuormituspankkia eri testiasennuksissa, mikä vähentää laitekustannuksia ja yksinkertaistaa varastoa.

Intuitiivinen Dual-Mode Control

Ohjaa kuormapankkia paikallisesti 7 tuuman HMI-kosketusnäytöllä, joka näyttää reaaliaikaisesti jännitteen, virran, tehon, tehokertoimen ja taajuuden. Tai vaihda kauko-ohjaukseen PC-ohjelmiston, Modbus-RTU:n tai Modbus-TCP:n avulla automaattista testausta, tiedon kirjaamista ja raporttien luomista varten.

Kattava turvallisuussuoja

Laitteesi ja henkilöstösi on suojattu useilla turvakerroksilla: ylijännite- ja ylivirtasammutus, ylilämpötilasuoja automaattisella kuorman purkauksella, tuulettimen ilmavirran valvonta, savunilmaisin ja näkyvä hätäpysäytyspainike. Järjestelmässä on myös yhden näppäimen lataus/purku - aseta vain tavoiteteho ja paina "Lataa" - laite hoitaa loput.

Asiakkaan UKK

Q1: Voiko tämä kuormapankki testata 220 V, 380 V, 440 V ja 480 V laitteita samanaikaisesti?

V: Se ei voi testata useita jännitteitä samanaikaisesti, mutta tukee eri jännitteiden käyttöolosuhteiden vaihtamista.

480V/440V/380V: Tähtiliitäntä johdot kiskossa, kytke nollajohdin N;

220V: Säädä virtakiskon hyppyjohdin kolmioliitäntään, irrota nollajohdin; Kytkentä tarvitsee vain säätää kuparitangon liitäntälevyä testiosaston sisällä, yksinkertainen käyttö ilman komponenttien vaihtoa.

Q2: Kuinka valitsen generaattorilleni tai UPS:lleni sopivan kuormituspankin tehon?

V: Yleensä testaukseen käytetyn kuormituspankin tehon tulee olla vähintään 30 % testatun virtalähteen nimellistehosta säännöllisen huollon varmistamiseksi. Kattavia suorituskykytestejä varten (kuten tehdashyväksyntätestit) tarvitaan generaattorin kuormituspankki, joka pystyy simuloimaan 100 % täyden kuorman tai jopa 110 % ylikuormituksen. RST-600kW:n teho on säädettävissä portaattomasti välillä 1-600kW, mikä mahdollistaa erilaisten testausvaatimusten joustavan tyydyttämisen kevyestä kuormituksesta täyteen.

Q3: Laite laukaisee ylilämpötilahälytyksen usein pitkäaikaisen kuormituksen aikana, miten se ratkaistaan?

V: Luokittele 4 perimmäistä syytä ja ratkaisua:

1.Ilmakanava tukossa: Tuuletin- ja vastusputkiin on kertynyt pölyä, puhdista kaikki tuuletuskanavat, poista roskat;

2. Tuulettimen vika: Tuulettimen jumiutuminen, alhainen pyörimisnopeus tai ylikuormitus, vaihda viallinen tuuletin, tarkista puhaltimen syöttöjännite (salli 400V±10%);

3. Ylittää nimellistestiteho: Pitkäaikainen yli 600 kW:n ylikuormitus, vähennä kuormitustehoa nimellisalueelle;

4. Lämpötilakynnyksen asetus liian matala: Siirry asetussivulle säätääksesi ylilämpötilan ylärajaa (tehdasasetus 300 ℃ lähtölämpötila, älä säädä ylöspäin ilman lupaa).

Q4: Miksi latauspankki ei saavuta asetettua tehotasoa?

V: Tämän aiheuttaa yleensä jokin seuraavista ongelmista:

1. Kontaktoriongelmat: Usein käytetyn kontaktorin koskettimet voivat olla kuluneet, mikä johtaa huonoon kosketukseen;

2. Ohjaus- tai johdotusongelmat: Tarkista, onko ohjauspiirin johdotus löysällä tai onko PLC:n (tämä laite käyttää Siemens S200 Smarta) ohjausparametrit asetettu oikein;

3. Virtalähdeongelmat: Varmista, että testattavan virtalähteen lähtöjännite ja taajuus ovat vakaat.

Myynnin jälkeisen tuen näkökulma

Q1: Kosketusnäyttö näyttää tuulettimen alhaisen ilmanpaineen hälytyksen puhaltimen käynnistämisen jälkeen

V: Vianetsintä vaihe vaiheelta:

1. Varmista, että tuuletin on normaalisti käynnistetty ilman pysähtymistä;

2.Tarkista, että tuulettimen pyörimissuunnan on oltava ylöspäin poistoilma, käänteinen johdotus aiheuttaa riittämättömän ilmanpaineen;

3.Tarkista puhaltimen johtojen liittimet löysällä tai huonolla kosketuksella, kiristä johdot uudelleen;

4.Ilman sisääntuloaukko on erilaisten tukossa, puhdista ympäröivät esteet.

Q2: Ei kaukosäätimen tiedonsiirtoa Modbus-RTU/TCP:n kautta

V: 1. Vahvista vain yksi tietoliikenneliitäntä kerrallaan, ei voi yhdistää RS485:tä ja RJ45:tä samanaikaisesti;

2. Tarkista viestintäosoite (1~247) ja tiedonsiirtonopeus (9600/19200/38400) ylemmän tietokoneen kanssa; 3. Kytke tiedonsiirtojohdot uudelleen, tarkista kaapelin katkeaminen tai suojaushäiriöt.

Q3: Hätäpysäytyshälytys ponnahtaa yhtäkkiä testin aikana

V: Tarkista ensin etupaneelin hätäpysäytyspainike; Jos painetaan alas, kierrä punaista painiketta myötäpäivään nollataksesi, hälytys katoaa automaattisesti. Jos hälytys on edelleen olemassa, tarkista hätäpysäytysjohdotussilmukan avoin piiri.

Q4: Palovaroitin laukeaa automaattisesti käytön aikana

V: Tämä on korkean riskin vika, laite purkaa kaikki kuormat välittömästi. Katkaise virransyöttö heti, avaa kaapin ovi tarkistaaksesi vastusputken palaminen, sisäisten johtojen oikosulku, poista palavat sekalaiset, vaihda vahingoittuneet komponentit ennen uudelleenkäyttöä.

Kysymys 5: Voidaanko generaattorin latauspankki asentaa ulos?

V: Vakiomalli IP20-suojausluokka, sopii vain sisätiloihin kuivaavaan työpajaan. Ulkokäyttö vaatii räätälöidyn sateen- ja pölynkestävän kaapin ja lisää tuulettimen ja vastusosaston puhdistustiheyttä, jotta sadevesi ja sedimentti eivät aiheuta oikosulkua.

Q6: Mitä toimituspaketti sisältää?

V: 1 sarja RST-600kW AC-kuormituspankki, tehdastestiraportti, alkuperäinen englanninkielinen käyttöohje, vakiovirtakiskon lisävarusteet.

Todelliset hakemusasiat

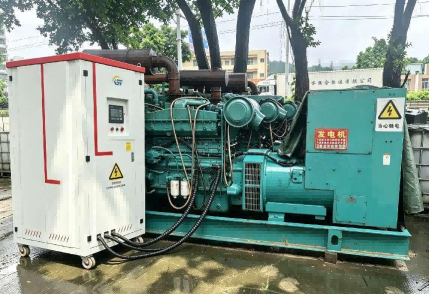

Tapaus 1: Generaattorin valmistajan tehtaan suorituskykytesti (600 kW:n täyskuormituksen jatkuva testiskenaario, Brasilia-projekti)

Projektin tausta

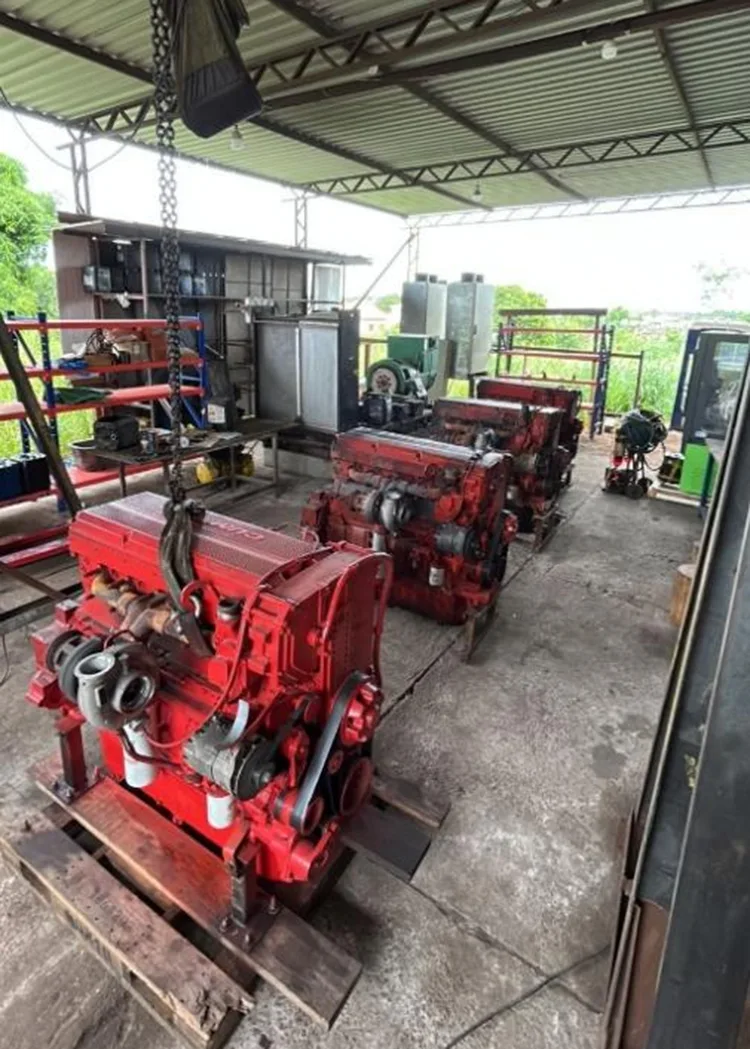

Tämä projekti palvelee paikallista generaattorivalmistajaa Brasiliassa. Brasilian markkinoilla käytetään 60 Hz:n teollisuustaajuutta monipuolisilla alueellisilla jännitteillä (220V/380V/440V/480V), ja kaikkien generaattoreiden on läpäistävä tiukka INMETRO-sertifiointi ja pitkäaikainen täyskuormitustestaus. Lisäksi paikallisissa sähköverkoissa esiintyy toistuvia jännitevaihteluita.

Aikaisemmin asiakas käytti hajallaan olevia pieniä kuormakaappeja generaattoritestaukseen. Vanhoja laitteita oli vaikea siirtää, ne vaativat usein manuaalista johdotuksen kytkentää eri jännitetestejä varten, niiden testaustehokkuus oli alhainen, eivätkä ne pystyneet mukautumaan epävakaisiin paikallisiin verkko-olosuhteisiin, koska ne eivät täyttäneet paikallisia sertifiointitestausvaatimuksia.

Ratkaisut ja paikan päällä olevat sovellusvaikutukset

Otettuaan käyttöön RST-600kW:n integroidun AC-kuormituspankin, joka on räätälöity Brasilian 60 Hz verkkostandardiin, asiakas ratkaisi kaikki testauskipukohdat tehokkaasti:

1. Integroitu monijänniterakenne: Yksi laite kattaa 220–480 V neljää pääjänniteluokkaa, jotka vastaavat Brasilian paikallista tehostandardia ja tukevat nopeaa tähti-kolmiokytkentää ilman toistuvaa johdotusta. Se eliminoi useita ylimääräisiä kuormalaitteita ja säästää 40 % työpajatilaa.

2. Ammattimainen turvasuojaus epävakaalle verkkolle: Sisäänrakennettu monisuojausjärjestelmä. Se purkautuu automaattisesti reaaliajassa, kun se kohtaa epävakaan generaattorin lähtöjännitteen tai ylivirran, jotka johtuvat huonoista paikallisista verkkoolosuhteista, suojaten testigeneraattoreita vaurioilta pitkien täyskuormitustestien aikana.

3. Älykäs automaattinen testijärjestelmä: Varustettu kosketusnäytöllä yhden napsautuksen automaattisella lataustoiminnolla. Se voi automaattisesti tallentaa jännitteen, virran, tehokertoimen ja muita testitietoja ja tukea yhden napsautuksen testiraporttien vientiä, mikä täyttää INMETRO-sertifiointitietojen jäljitettävyysvaatimukset. Kokonaistyövoimakustannukset puolittuvat.

4. Kätevä liikkuva rakenne: Suunniteltu nostorenkailla ja trukin reikillä, integroitu kuormapankki voidaan helposti siirtää työpajan eri testiasemien välillä.

Tapaus 2: Uuden energian UPS-virtalähteen tehtaan ikääntymistesti (pitkäaikainen kevyen ja keskikuormituksen syklitesti, Indonesia-projekti)

Uuden energiayrityksen UPS-tuotantolinja tarvitsee 380V/440V UPS-tuotteiden pitkäaikaisen syklisen vanhenemistestin, vanhoissa kuormalaitteissa on suuri latausvirhe, toistuva ylilämpötilan väärä hälytys, ei etäviestintätoimintoa, ei pysty yhdistämään työpajan MES-järjestelmää. Edut generaattorin latauspankkiimme vaihtamisen jälkeen:

1.Lataustarkkuus ±3 %, vakaa teho syklisen vanhenemisen aikana, johdonmukainen testistandardi jokaiselle tuote-erälle;

2.Modbus-TCP Ethernet-viestintä, reaaliaikainen testitietojen lataaminen tehtaan keskusohjausjärjestelmään, toteuttaa valvomaton automaattinen vanhenemistyöpaja;

3. Tuulettimen viivästetty pysäytystoiminto, jatka lämmönpoistoa purkamisen jälkeen, pidennä tehokkaasti vastusputken käyttöikää.

4. Erottele todellinen ylilämpötilavika ja lämpötilakytkimen väärä hälytys, väärien hälytysten määrä väheni yli 90 %;

Tapaus 3: Portin voimalaitoksen paikan päällä tehtävä tarkastus ja hätätesti (mobiilitesti, lyhyen aikavälin testiskenaario, Malesia Penangin satamaprojekti)

Rannikkosataman sähköosasto Penangissa, Malesiassa, tarvitsee säännöllisiä kuormitustestejä paikan päällä varageneraattorisarjoille, mikä asettaa tiukat vaatimukset mobiilin suorituskyvylle ja testilaitteiden nopealle johdotuksen tehokkuudelle. Sovelluksen tärkeimmät kohokohdat ovat seuraavat:

1. Hyväksyy integroidut kävelypyörät ja trukin rakenteen, mikä mahdollistaa joustavan kuljetuksen hajallaan oleviin generaattorihuoneisiin sataman eri alueilla;

2. Varustettu hälytyslokin tallennustoiminnolla, joka tallentaa kaikki epänormaalit toimintatiedot paikan päällä suoritettujen testien aikana, mikä auttaa teknistä henkilökuntaa nopeasti tarkistamaan ja poistamaan generaattoreiden mahdolliset viat jälkikäteen;

3.IP20 sisätilojen suojakaappi yhdistettynä itsenäiseen savunilmaisulaitteeseen, joka mukautuu rannikkosatamien voimaloiden kosteaan ja monimutkaiseen työympäristöön;

4. Konfiguroitu ensiluokkaisilla ABB-kontaktoreilla ja Siemens PLC -ohjausjärjestelmällä, mikä varmistaa erittäin alhaisen vikatiheyden jopa toistuvissa käsittely-, liikkumis- ja tärinäolosuhteissa.

Aito asiakaspalautteen yhteenveto

1. Production Test Engineer: Käytännöllisin kohta on neljä integroitua jännitettä, tähti-kolmio manuaalinen kytkin säästää paljon johdotusaikaa; kosketusnäytön käyttö on intuitiivista, manuaalinen segmentoitu lataus on kätevä pienitehoiseen vaiheittaiseen testiin.

2. Myynnin jälkeinen huoltoteknikko: Vikaluokitus on selkeä, jokainen hälytys vastaa riippumatonta vianetsintäopasta; komponentit ovat kaikki kansainvälisiä valtavirtamerkkejä, varaosia on helppo ostaa, neljännesvuosittainen huoltotyömäärä on pieni.

3. Laitteiden hankintapäällikkö: Yksi sarja korvaa useita yhden jännitteen kuormakaappeja, yhden luukun hankinnat, vähentää laiteinvestointikustannuksia; yhtenäinen kokostandardi, työpajan layout suunnittelu on yksinkertaisempaa.

4. Automaatioprojektin suunnittelija: Kaksi etäviestintätilaa (RS485/TCP) ovat erittäin yhteensopivia erilaisten PLC- ja ylempien tietokoneiden testausjärjestelmien kanssa, ylimääräistä signaalin muunnosmoduulia ei tarvita, yksinkertainen telakointiohjelmointi.

Lyhyt ydin myyntivaltteja

1. Monijännitemalli: 220V/380V/440V/480V neljä jänniteluokkaa, tähti-kolmio manuaalinen kytkentä, laaja sovellusalue.

2. Vakaa korkean tehon kuormitusydin: Korroosionestoseoksesta valmistetut rivat vastusputket, tukevat pitkäaikaista jatkuvaa toimintaa, ±3 % korkea kuormitustarkkuus.

3. Dual paikallinen ja kaukosäädin: Kosketusnäytön paikallinen käyttö + Modbus-kaksoisprotokollan etäviestintä, toteuttaa automaattinen valvomaton testaus.

4. Yleinen turvasuojaus: Hätäpysäytys, ylijännite, ylivirta, ylilämpötila, tuuletinvika, savunilmaisimen monikerroksinen lukitus, automaattinen purkautuminen kaikille vikoille.

5.Helppo siirto ja huolto: Integroitu liikkuva rakenne pyörillä, itsenäiset ohjaus-/testausosastot, kätevä säännöllinen puhdistus ja komponenttien tarkastus.

6. Maailmanluokan vakiokomponentit: Siemens PLC, ABB-kontaktorit, 0,5-tason korkean tarkkuuden mittauslaite, vakaa suorituskyky ja pitkä käyttöikä.
