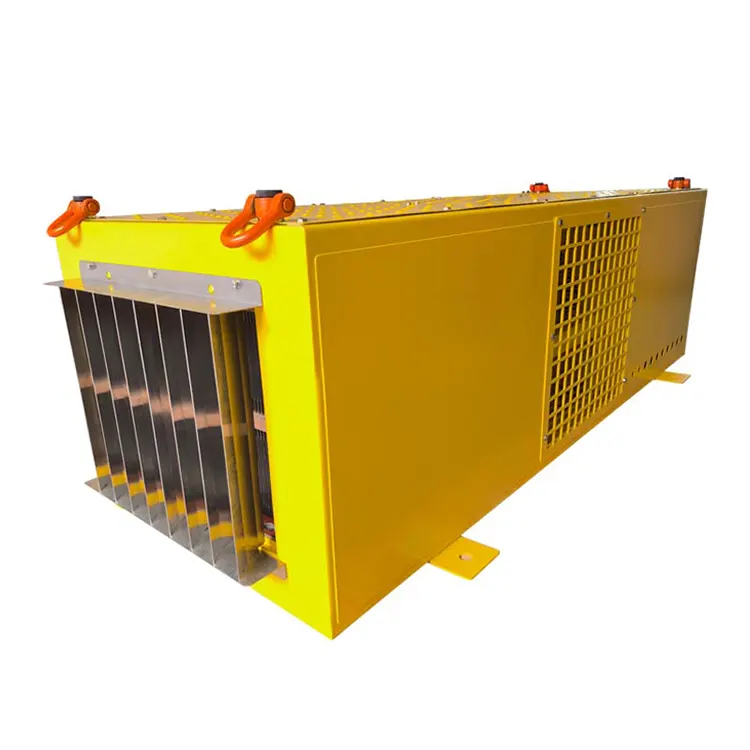

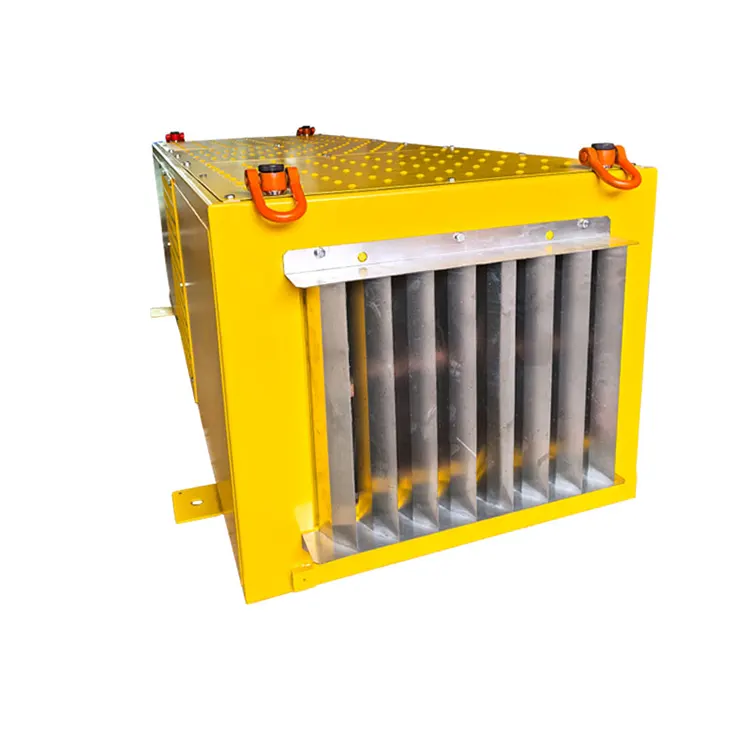

Jarruvastus kaivosautoon

RST Electricin kaivosautojen jarruvastus edustaa raskaan dynaamisen jarrutustekniikan huippua. Tämä kaivosautojen jarruvastus, joka on rakennettu kestämään maanalaisten kaivosten, avolouhosten ja öljynporauspaikkojen rankkoja olosuhteita, sisältää äärimmäiset ympäristösuunnitteluperiaatteet kaikilla tasoilla.

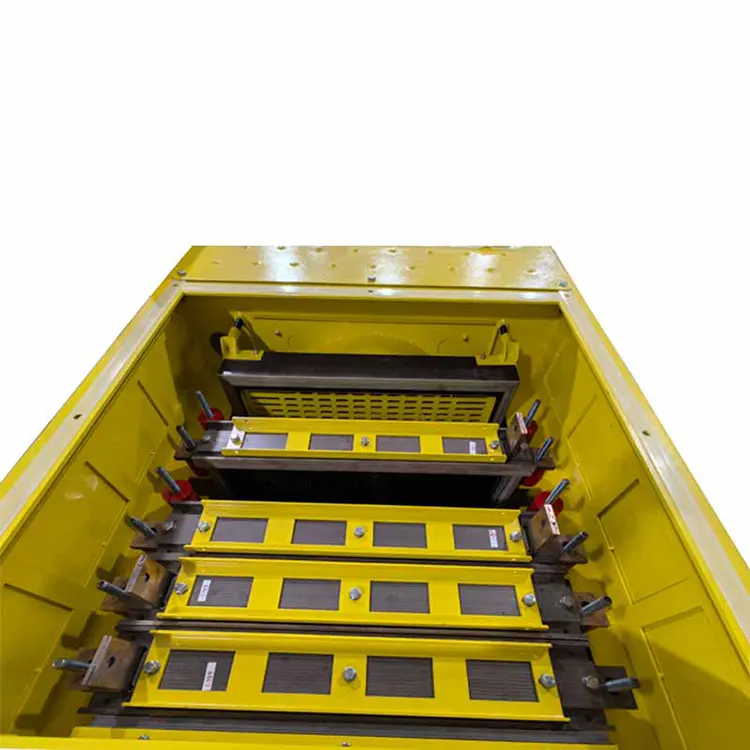

Vastuselementit on valmistettu korkealaatuisesta ruostumattomasta SUS304-teräksestä tai erikoisseoslangasta, jotka on valittu niiden poikkeuksellisen korroosionkestävyyden, mekaanisen lujuuden ja stabiilien sähköisten ominaisuuksien perusteella toistuvassa lämpökierrossa 1140 V AC:iin asti. Jokaisessa yksikössä on tärinää kestävä runko vahvistetuilla kiinnityspisteillä, jotka kestävät jatkuvia iskuja ja iskuja, joita kohdataan epätasaisilla teillä. Lämmönhallinta on optimoitu pakotetulla ilmajäähdytyksellä suuritehoisilla puhaltimilla ja huolellisesti suunnitelluilla ilmavirtausreiteillä, mikä varmistaa nopean lämmön haihtumisen toistuvien, korkean energian jarrutustehoissa.

Kotelo on saatavana sekä sisä- että ulkokäyttöön sopivilla IP-luokituksilla, jotka suojaavat sisäisiä osia pölyltä, kosteudelta ja kemikaalialtistukselta, jotka ovat yleisiä kaivosympäristöissä. Teholtaan 2000 kW ja modulaarisilla moniyksikkökokoonpanoilla tämä kaivoskuorma-auton jarruvastus tarjoaa jarrutustehon, jota tarvitaan suurimpien sähköisten kuorma-autojen, kuormainten ja porauslaitteiden käyttöön syvyyksissä tai korkeuksissa, joissa turvallisuus ja luotettavuus ovat ensiarvoisen tärkeitä.

Luotettuna Mining Braking Resistor -valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden tehovastusten asiantuntemuksen syvään raskaiden ajoneuvojen dynamiikan ymmärtämiseen tarjotakseen ratkaisuja, jotka maksimoivat käytettävyyden ja takaavat käyttäjän turvallisuuden.

Tekniset tiedot

Sopeutuminen äärimmäisiin ympäristöihin

Kaivosautojen jarruvastuksemme on suunniteltu erityisesti kaivosten monimutkaisiin työolosuhteisiin. Tukeva kotelo ja suljetut komponentit kestävät pölyä, kosteutta, mutaa ja äärimmäisiä lämpötiloja maanalaisissa ja avolouhoksissa, mikä korjaa laitteiden kipukohdat, jotka ovat alttiita vaurioille ja joiden käyttöikä on lyhyt ankarissa ympäristöissä. Samalla sillä on erittäin vahva tärinänvaimennus ja iskukyky. Vahvistettu runko ja vakaat komponentit tarjoavat tukea, joka kestää jatkuvia iskuja ja tärähdyksiä käytön aikana, varmistaa pitkän aikavälin mekaanisen eheyden ja estää laitteita rikkoutumasta ja aiheuttamasta seisokkeja.

Tehokas lämmönpoisto

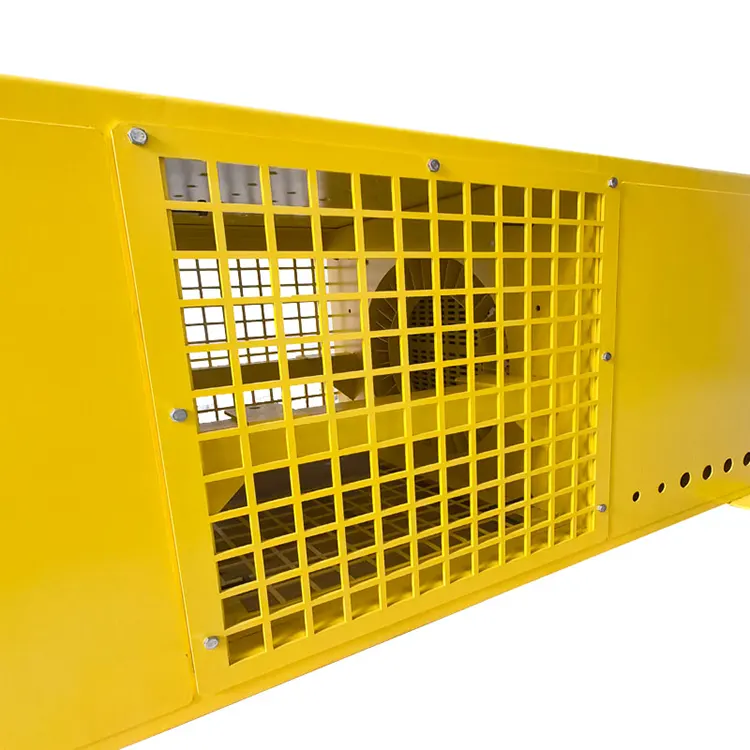

Täyttääksemme kaivosautojen raskaan kuorman jarrutusvaatimukset olemme varustaneet suuren kapasiteetin pakotetulla ilmajäähdytyksellä ja redundanttisilla puhaltimilla, jotka varmistavat turvallisen käyttölämpötilan toistuvan raskaan kuormituksen jarrutuksessa ja estävät ylikuumenemishäiriöt. Tuotteen huipputeho pystyy tehokkaasti absorboimaan suurten sähkökäyttöjärjestelmien tuottamat lyhytaikaiset regeneratiiviset energiapulssit jyrkillä rinteillä varmistaen tasaisen ja turvallisen kuorma-auton jarrutuksen ja jatkuvan toiminnan.

Turvallisuussuunnittelu

Turvallisuus on integroitu koko suunnitteluprosessiin. Varustamme sen lämpökatkaisulaitteella, paloa hidastavilla materiaaleilla ja turvallisilla sähköliitännöillä turvataksemme käyttäjien ja laitteiden turvallisuuden ja täyttävät vaarallisissa kaivosympäristöissä käytettävät standardit. Resistanssielementit on valmistettu ruostumattomasta SUS304-teräs- tai seoslangoista, jotka ovat korroosionkestäviä, kestävät kaivosvettä, kemiallisia aineita ja suolasumua, mikä pidentää tuotteen käyttöikää.

Joustava sopeutuminen

Mining Truckin jarruvastus tukee modulaarista laajennusta. Useat rinnankytketyt yksiköt voivat saavuttaa useiden megawattien jarrutustehon, joka sopii erilaisiin suuriin kaivosautoihin. Mukautettavat sisä- ja ulkokotelot ja yhteensopivat suojaustasot voidaan tarjota. Vähän huoltoa vaativa rakenne vähentää suunnittelemattomia seisokkeja etäkaivoksissa. Jännitealue on 380V - 1140V AC, mikä vastaa tarkasti kuorma-auton sähkökäyttöjärjestelmää. Suoraan asennukseen ei tarvita muutoksia, mikä parantaa tehokkuutta ja alentaa käyttökustannuksia.

Tuotesovellukset

Piirustus ja mitat

Tietoja lähetyksestä

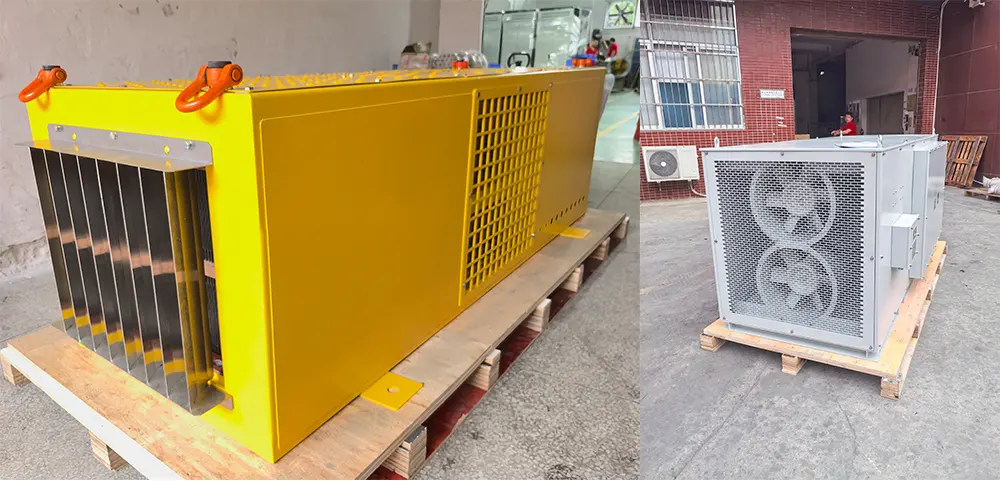

RST Electric käyttää erityisiä pakkausprotokollia kaikkiin kaivoskuorma-autojen jarruvastukseen:

● Heavy Duty -laatikot: Jokainen yksikkö on asennettu vahvistetulle teräksiselle alustalle ja on suljettu mukautettuun vanerilaatikkoon, jossa on sisäinen jäykistys, joka estää liikkumisen kuljetuksen aikana.

● Sääsuojaus: Vapor Corrosion Inhibitor (VCI) -kalvo ja kuivausainepakkaukset suojaavat kosteudelta merikuljetuksen aikana.

● Nostovarusteet: Selkeät merkinnät nostopisteistä ja painopisteestä; Mukana kuljetuskannattimet varmaa kiinnitystä varten.

● Modulaarinen pakkaus: Usean yksikön kokoonpanoissa yksittäiset yksiköt on pakattu erikseen tai yhdistetty yhdelle raskaaseen litteään telineeseen.

● Dokumentaatio: Kattavat lähetysasiakirjat sisältävät pakkausluettelot, sertifioidut testiraportit, materiaalitodistukset ja tullaustuen.

● Rahtivaihtoehdot: Koordinoimme FCL:n merirahtia, projektirahtia tai lentorahtia erikoistuneiden raskaan tavaraliikenteen huolitsijoiden kanssa.

Kaikille yksiköille suoritetaan täyden kuormituksen testaus ja lopputarkastus ennen pakkaamista sen varmistamiseksi, että ne saapuvat valmiina asennettavaksi kaukaisiin kaivoskohteisiin.

Yrityksen vahvuudet

Lähteen tehdas

RST Electric on paikallinen ja laillinen valmistaja Kiinassa. Olemme omistautuneet kaivosautojen jarruvastuksen tutkimukseen ja valmistukseen yli 10 vuoden ajan. Olemme olleet syvästi mukana kaivosten jarrutusalalla ja voimme itsenäisesti ohjata koko suunnittelu-, materiaalivalinta-, tuotanto- ja testausprosessia. Tämä ei ainoastaan ​​takaa, että tuotteet soveltuvat kaivosteollisuuden äärimmäisiin ympäristöihin, vaan myös eliminoi keskilinkit, mikä tarjoaa avoimet tehtaan suorat toimitushinnat, jolloin asiakkaat voivat tasapainottaa korkeaa laatua ja edullisia kustannuksia.

Tiukka testaus

RST Electricillä on ISO 9001 -sertifioitu tehdas ja erityinen tuotantolinja raskaille resistiivisille komponenteille standardoiduilla prosesseilla ja tiukasti valvonnalla. Ennen kuin jokainen tuote lähtee tehtaalta, suoritetaan 100-prosenttinen sähkötestaus sekä lämpökuvaus- ja tärinäsimulaatiotestit suorituskyvyn varmistamiseksi kaivosolosuhteissa. ammattimainen suunnittelutiimi keskittyy maastoajoneuvojen sähkökäyttöjärjestelmiin varmistaakseen tuotteiden yhteensopivuuden.

Maailmanlaajuinen toimituskokemus

RST Electric on maailmanlaajuisten kaivosurakoitsijoiden ja kaivosajoneuvojen OEM-valmistajien luotettava toimittaja. Sen tuotteita viedään suurille kaivosalueille, kuten Australiaan, Chileen, Peruun, Etelä-Afrikkaan, Kanadaan, Venäjälle jne. Sillä on syvällinen kokemus sekä maanalaisista että avolouhoksista, ja se on taitava tarjoamaan jarruratkaisuja sähköisiin kaivosautoihin ja LHD (Load Handling Device) -kaivukoneisiin, jotka vastaavat tarkasti kaivosteollisuuden tarpeita.

Kattava räätälöintipalvelu

RST Electric tarjoaa kattavat räätälöintipalvelut. Tehoalue on 404kW - 2000kW +, jota voidaan laajentaa rinnakkain. Jännite on 380V - 1140V AC ja mukautettava DC. Kotelon suojaus, komponenttien materiaalit, jäähdytysmenetelmät ja asennuskannattimet voidaan räätälöidä tarpeiden mukaan erilaisten kaivosskenaarioiden tarpeisiin.

Luotettava toimitustakuu

Räätälöityjen tuotteiden toimitusaika on 30-45 työpäivää täydellisen teknisen dokumentaation kanssa; Tarjolla on 18 kuukauden takuu, globaali varaosien toimitus ja etädiagnoosi. Kaivostoimintaan perehtyneet insinöörit voidaan järjestää suorittamaan paikan päällä virheenkorjausta ja koulutusta, mikä varmistaa kaivostoiminnan vakauden koko prosessin ajan.

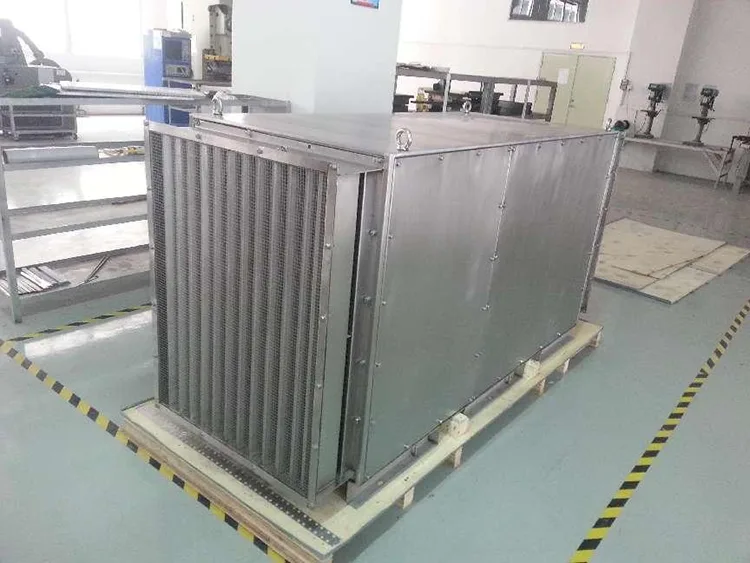

Projektitapaukset

1. Hankkeen tausta

Offshore-porakoneiston sähkökäyttöjärjestelmän laukaisun, laukaisun ja hätäjarrutuksen aikana pyörivä moottori tuottaa valtavaa regeneratiivista energiaa. Ilman tehokasta energianhäviötä jarruvastuksen kautta, ylimääräinen tasajännite vahingoittaa rig-invertteriä, johtaa odottamattomaan laiturin sulkeutumiseen ja valtavaan offshore-toiminnan menetykseen. Perinteiset yleiskäyttöiset jarruvastukset eivät kestä ankaria offshore-käyttöolosuhteita, jotka vaihtelevat -45 ℃ - +45 ℃, korkeaa ympäristön kosteutta ja kapeaa kotelointia, mikä johtaa usein ylikuumenemiseen ja oikosulkuun. vastuskaappi erityisesti offshore-öljynporauslautan invertterijarruprojektiin, joka täyttää veturien vastuslaitteiden TB/T1393-93 teollisuusstandardin.

2. Tekniset keskeiset tiedot ja suunnittelun edut

Sähköinen Ratingl

Kokonaisnimellisteho: 400kW × 6 pääpiiri + 65kW apupiiri (yhteensä 2465kW)

Nimellisvastus @20℃: 3Ω±5%×6 +8Ω±5%, Max käyttöjännite: DC1100V

Suojausluokka: IP20 sisäkotelo, vaakasuora riippumaton pakotettu ilmajäähdytysjärjestely

Ympäristön kunto: Käyttölämpötila: -45 ℃ ~ + 45 ℃, Varastointilämpötila: -60 ℃ ~ +60 ℃, Max RH ≤ 90%, asennuskorkeus ≤ 2000 m, ei-räjähdysvaaralliseen ja syövyttävään kaasuun offshore-lavaympäristöön.

Materiaali- ja rakenneominaisuudet

(1) Vastusydin: Nikkeli-kromiseoksesta valmistettu vastusliuska, jossa on runsaasti alumiinioksidia sisältävää posliinieristyspohjaa, erinomainen lämpöshokki- ja kosteudenkestävyys korkealle offshore-kosteudelle; identtiset vastusyksiköt ovat vaihdettavissa, mikä helpottaa kenttähuoltoa ja vaihtoa.

(2) Pakotettu jäähdytysjärjestelmä: Varustettu 2 kpl T540-510-5,5# aksiaalipuhaltimilla (2 × 5,5 kW, AC380 V/50 Hz). Esijäähdytys 15 minuuttia ennen käynnistystä; Käytön jälkeinen puhallin käy vielä 15 minuuttia laitteiston sammuttamisen jälkeen, jotta kaapissa ei ole korkeaa jäännöslämpötilaa.

(3) Dual Safety Protection System (avainerotin offshore-sovellukselle)

Ilmanpaineen lukituskytkin: 20 Pa oletusarvo, lähettää vikahälytyksen, kun ilmavirtaus ei riitä estämään ylikuumenemista;

280 ℃ normaalisti suljettu lämpökatkaisu, joka on asennettu vastuksen kuumapisteeseen, laukaisee hälytyksen, kun ylikuumeneminen tapahtuu välttääkseen tulipalon ja eristyksen rikkoutumisen.

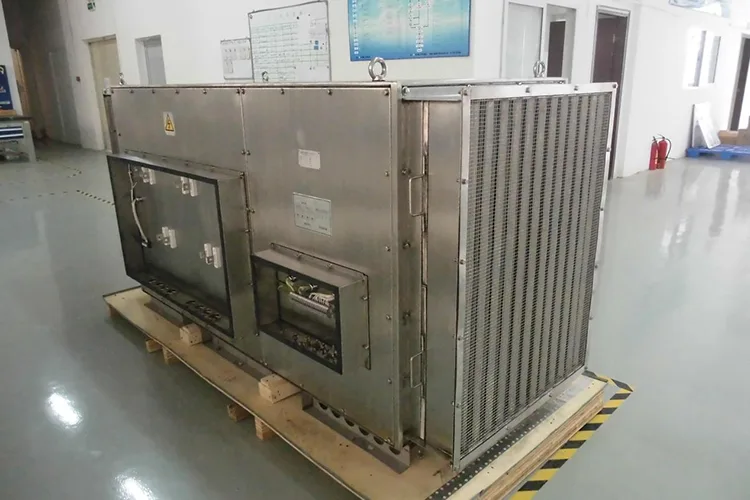

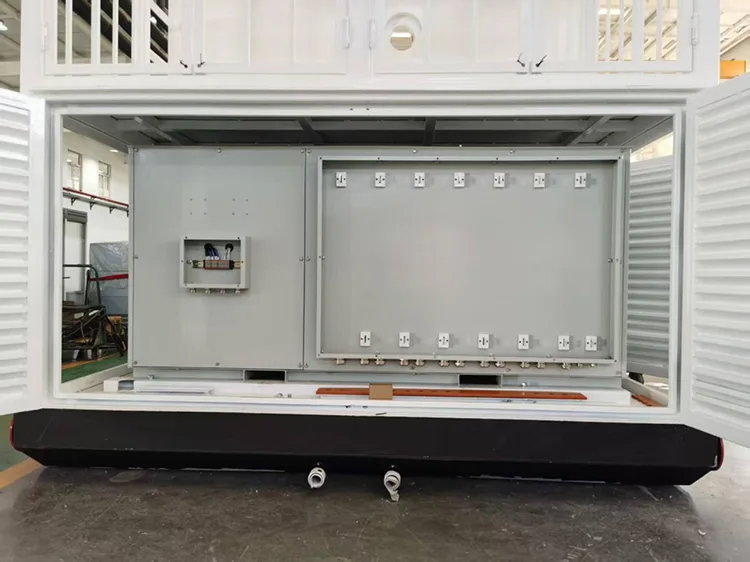

(4) Kaapin rakenne: Kestävä teräsrunko jaetulla suojakuorella, erotettu riviliitinasettelu tuuletinpiirille, lämpötilasignaalipiirille ja päävirtajohdoille, kätevä liitettäväksi paikan päällä laitteen ohjauskaappiin.

3. Onsite-asennus- ja käyttöönottostandardi

1. Täysi asennus noudattaa TB/T1393-93-spesifikaatiota; johdotus on jaettu kolmeen erilliseen osastoon tuulettimen teholle, anturikaapelille ja suuritehoiselle jarrukaapelille; kaappi on eristetty erikseen ilmanpoistoaukon kanssa pois käyttäjän kulkutieltä kuuman ilman palovamman välttämiseksi.

2. Käyttöönottotesti sisältää tuulettimen pyörimisnopeuden, ilmanpaineen tarkastuksen ja eristysvastustestin; Järjestelmää ei saa yhdistää porauslaitteistoon, kunnes täydellinen virheenkorjaus on suoritettu.

3. Käyttösääntö: Esituuleta kaappia 15 minuuttia ennen käynnistystä sisäisen kosteuden poistamiseksi; vastuskaapin ympärillä ei saa olla syttyviä aineita; ilman tulo- ja poistoilman suodatin on puhdistettava säännöllisesti ilmavirran tukkeutumisen ja ylikuumenemisen välttämiseksi.

4. Vianetsintä ja myynnin jälkeinen huoltopalvelu

Yleiset paikan päällä esiintyvät viat (oikosulku, epänormaali resistanssiarvo, ylikuumeneminen, väärä lämpöhälytys) käsitellään tehtaan huoltokäsikirjassa;

Säännöllisen tarkastuksen standardi: Käytä 1000 V megaohmimetriä eristystestissä (≥50MΩ vastus maahan; ≥2MΩ tuuletinmoottorin käämitys); 4500V /1800V AC vastuksen ja tuulettimen jännitetesti ilman rikkoutumista tai ylivirtausta.

Takuuaika: 12 kuukautta käyttöönoton jälkeen tai 18 kuukautta toimituspäivästä (sen mukaan kumpi tulee ensin). Ilmainen korjaus ja vaihto valmistusvirheille; elinikäinen varaosien toimitus ja maailmanlaajuinen tekninen tuki asiakkaille takuuajan jälkeen.

5. Projektin tulos

1. Täysi regeneratiivisen jarrutusenergian absorptio eliminoi invertterin ylijännitteen rikkoutumisen; vakaa jatkuva poraustoiminta offshore-alustalla.

2. Kaksoislämpö- ja ilmanpainesuojaus ei aiheuta tulipalo- ja oikosulkuonnettomuuksia pitkäaikaisen kenttäpalvelun aikana.

3. Modulaarinen vaihdettava rakenne leikkaa alustan ylläpidon työvoimakustannuksia 60 %.

Ota yhteyttä RST Electriciin, jos haluat räätälöityjä suuritehoisia jarruvastuksia offshore-laitteistoon, nosturiin, kaivosinvertterijärjestelmään. Pyydä ilmainen tekninen ehdotus ja tarjous.
