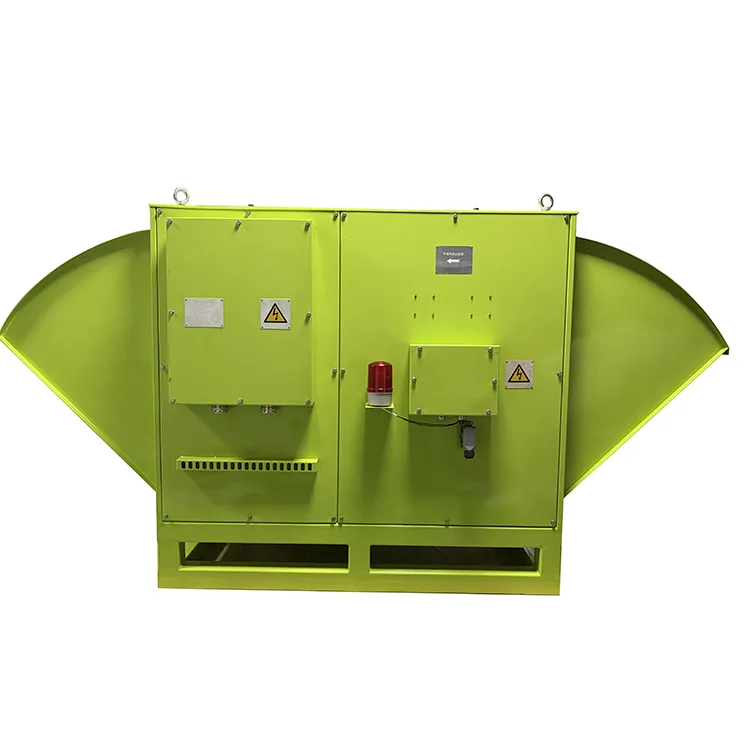

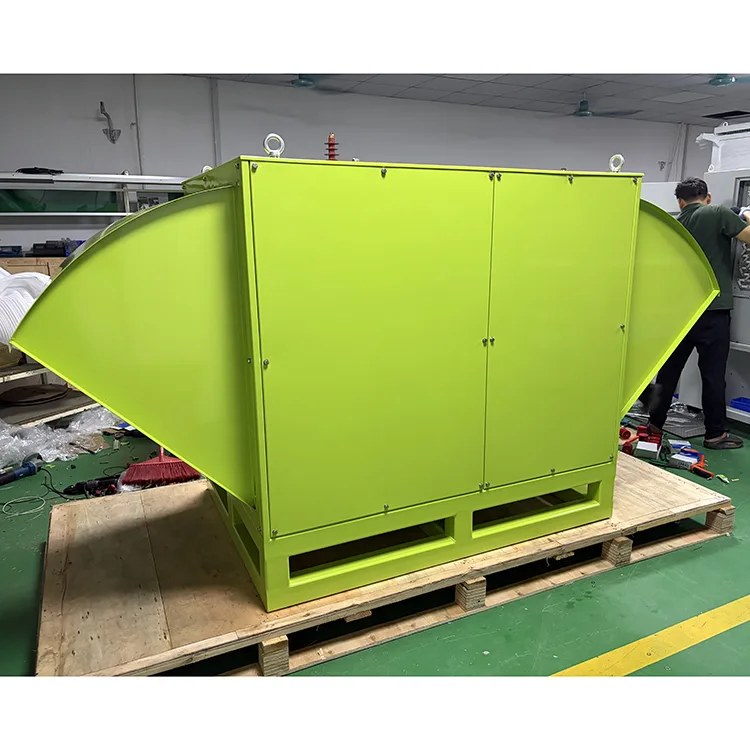

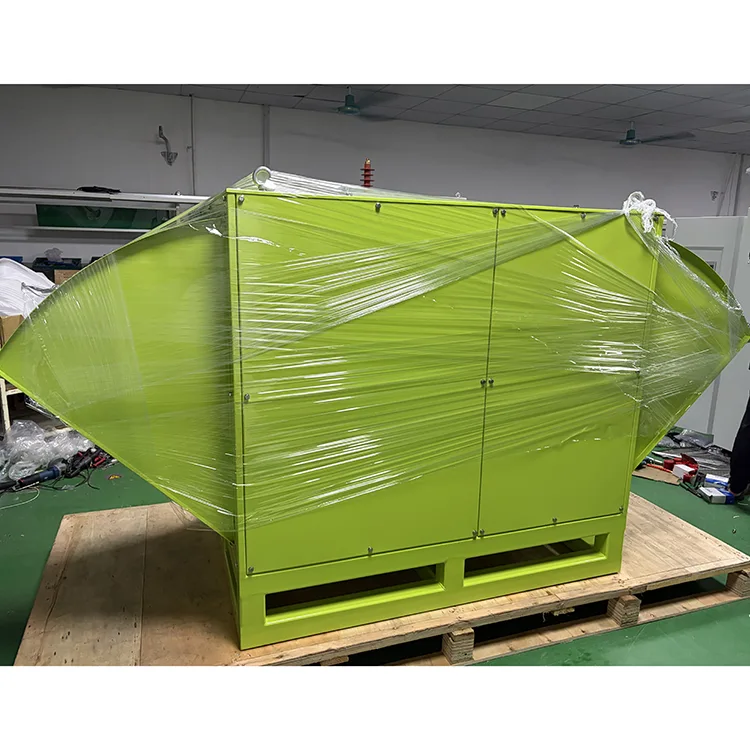

RSTO-500kW-2R × 6-IP23 jarruvastuslaite kaivonporausalustalle on Guangdong Ruisite Electric Co., Ltd:n kehittämä suuritehoinen jarruvastus erityisesti kaivonporausalustojen sähkökäyttöjen taajuusmuuttajajarrujärjestelmää varten. Sen nimellisvastus on 2Ω × 6 (20 °C:ssa), nimellisteho 500 kW ja suurin käyttöjännite DC 690 V.

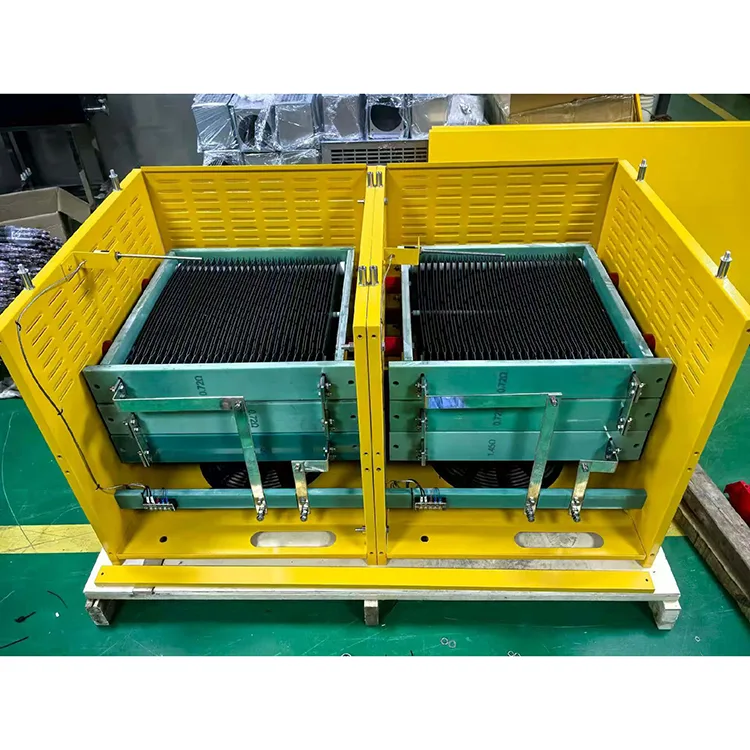

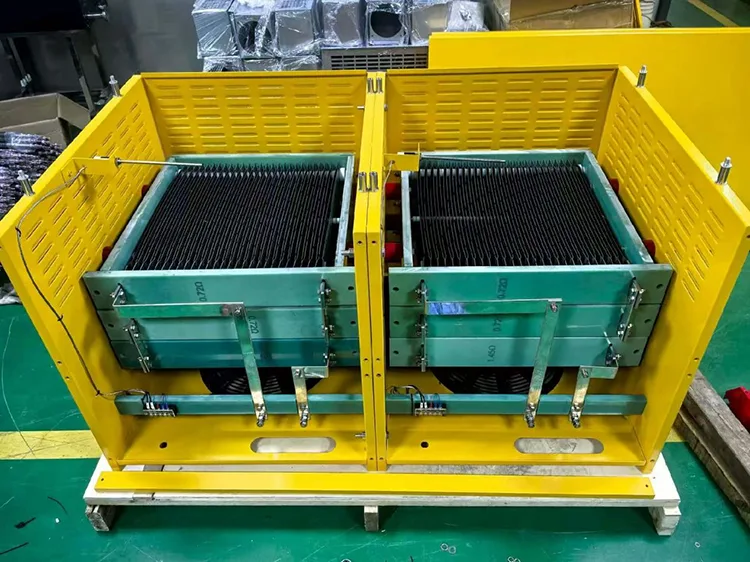

Resistiivinen elementti on valmistettu vakaasta nikkeli-kromiseoksesta, ja eristeessä on käytetty korkean suorituskyvyn, korkean lämpötilan alumiinioksidikeramiikkaa, mikä varmistaa luotettavuuden ja kestävyyden äärimmäisissä olosuhteissa. Yksikkö on varustettu kahdella T60-No.5 aksiaalituulettimella (kumpikin 5 kW / 380 V / 50 Hz), jotka on asennettu vaakasuoraan erillisellä paineilmajäähdytyksellä. Jäähdytysilma tulee sisään yhdeltä puolelta, kulkee aksiaalipuhaltimien ja vastuskennojen läpi ja poistuu ulostulon kautta.
Laite soveltuu ympäristöihin, joissa ei ole metaania tai muita syttyviä/räjähtäviä kaasuja, syövyttäviä kaasuja, eristystä vaurioittavia kaasuja, johtavaa pölyä tai palavaa pölyä. Se toimii jopa 1000 metrin korkeudessa, ympäristön lämpötiloissa -45 °C - +50 °C ja suhteellisessa kosteudessa enintään 95%.
Korkeaa lämpöä tuottavana laitteena oikea päivittäinen käyttö ja huolto liittyvät suoraan käyttöikään ja käyttöturvallisuuteen.
Hengityslaitteen on oltava päällä 15 minuuttia ennen laitteen käynnistämistä, jotta siihen kertynyt kosteus poistuu. Kun laite pysähtyy, tuulettimen on jatkettava toimintaa vielä 15 minuuttia, jotta vastus jäähtyy riittävästi, mikä estää kuuman ilman virtaamisen takaisin ja vaurioittamasta muita sähkökomponentteja. Älä koskaan käytä jarruvastusta ilman tuulettimia.
- Laitteen lähelle ei saa asettaa syttyviä tai räjähtäviä materiaaleja.
- Vältä suoraa kosketusta käyttötilassa oleviin vastuksiin, ellei riittävää suojausta ole järjestetty.
- Ilmanpoistoaukko ei saa olla jalankulkuväyliä päin, jotta korkean lämpötilan ilmavirta ei aiheuta vammoja.
- Laitteessa tulee olla riittävä, esteetön tuuletustila, mieluiten erillisessä kotelossa.
- Suolasumusuodatin on tarkastettava ja puhdistettava kuukausittain; vaihda suodatinelementti välittömästi, jos tukkeutumista havaitaan – muuten vastusliuska voi ylikuumentua ja palaa.
- Kattava tarkastus ja huolto tulee suorittaa vähintään kerran vuodessa, mukaan lukien sisäinen pölypuhdistus, johdotustarkastukset, löystyneet pultit ja vastusten vaurioiden tarkastus.
- Tarkista säännöllisesti liitäntöjen löysyys ja kaapelien vanhenemisen tai vaurioiden varalta.
- Käytä ajoittain paineilmaa vastuksen rungon ja lämpöä haihduttavien komponenttien puhdistamiseen.

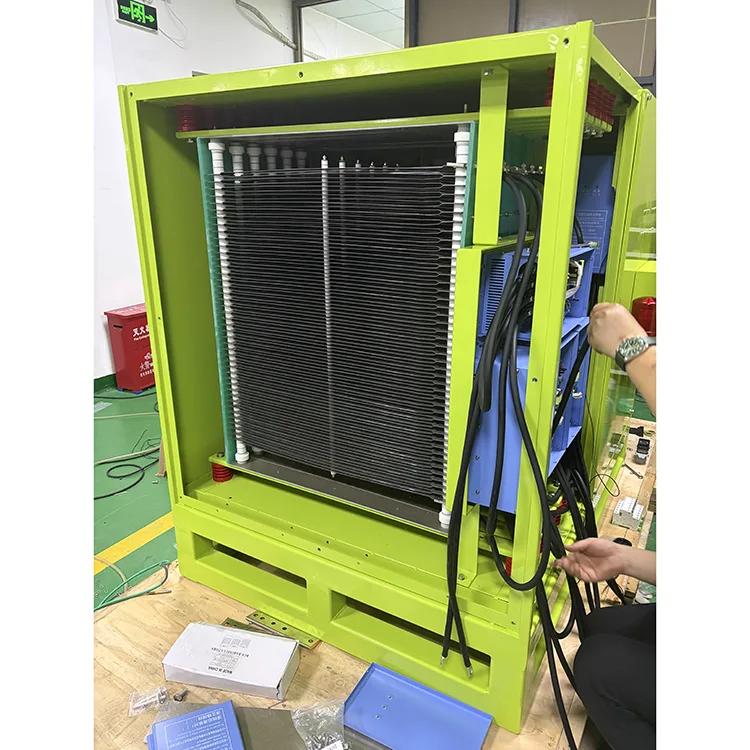

Irrota koko kokoonpano huollon aikana ja aseta se turvallisesti. erota vastuskaappi puhaltimista. Kun irrotat vastuskoteloa, poista ensin kaikki kansilevyt ja liitoskuparitangot, irrota sitten vastuskennojen kiinnitysmutterit ylhäältä alas, irrota kennot puhdistusta ja tarkastusta varten ja vaihda vaurioituneet osat. Käytä huollon jälkeen 1000 V:n megaohmimittaria eristysresistanssin mittaamiseen vastusliuskan ja maan välillä (täytyy olla ≥ 50 MΩ) ja suorita eristelujuustesti 4500 V / 50 Hz:llä yhden minuutin ajan (ei rikkoutumista tai välähdystä).
K1: Mikä on kaivonporausalustan jarruvastuslaitteen tarkoitus?
V: Kun taajuusmuuttajan käyttämä moottori toimii regeneratiivisessa jarrutuksessa (hidastuksen tai jarrutuksen aikana), käyttöjärjestelmän liike-energia syötetään takaisin tasavirtapiiriin, jolloin tasajännite nousee. Jarruvastus hajottaa tämän regeneratiivisen energian lämpönä, mikä estää DC-väylän ylijännitteen ja suojaa muuntajaa ja tehopuolijohteita vaurioilta.
Q2: Mitä minun pitäisi tehdä, jos lämpötilansäätöjärjestelmä laukeaa väärin?
V: Tarkista, onko lämpötilakytkin viallinen ja vaihda tarvittaessa; Tarkista myös sähköjohdot ongelmien varalta. Laitteen lämpötila-anturi sijaitsee vastusliuskan kannessa, asetuspisteen ollessa 280°C (±5%). Kun vastuksen lämpötila saavuttaa tämän arvon, lämpötilakytkin aktivoituu ja lähettää hälytyssignaalin.
Q3: Mitkä tekijät vaikuttavat jarruvastuksen käyttöikään?
V: Tärkeimmät tekijät ovat jäähdytysolosuhteet, ympäristön lämpötila, jarrutustaajuus ja teholuokitus. Jos vastuksen nimellisteho on liian pieni todelliseen jarrutusenergian tarpeeseen, vastus ylikuormituu kroonisesti ja ylikuumenee, mikä lyhentää merkittävästi sen käyttöikää. Huono ilmanvaihto on yksi vastuksen palamisen tärkeimmistä syistä.
Q4: Miksi vastuksen lämpötila nousee liian nopeasti?
V: Yleisiä syitä ovat: tukkeutunut ilman sisään- tai ulostulo (huono jäähdytys), paikallinen oikosulku vastusnauhassa (vieraiden esineiden tai vaurioituneiden keraamisten osien vuoksi) tai tuulettimen vika / riittämätön ilmanpaine. Tarkista ensin ilmanvaihto- ja jäähdytysjärjestelmä, sitten itse vastuskennot.
Q5: Kuinka määritän oikean vastusarvon?
V: Perussääntönä on, että jarruvastuksen läpi kulkeva virta ei saa ylittää jarrukatkojan maksimilähtökapasiteettia. Liian alhainen vastus aiheuttaa liiallista jarrutusvirtaa, mikä voi vahingoittaa katkoja; liian suuri vastus johtaa riittämättömään jarrutusmomenttiin ja huonoon hidastumiseen. Optimaalinen vastusarvo tulee valita tasapainottamalla jarrutusmomenttivaatimukset ja järjestelmän kustannukset, pitäen aina turvallisten virran rajojen sisällä.
Tapaus 1: Taajuusmuunnosjarrutuksen tuki satamakonttipukkinosturille (raskaskuorma korkeataajuinen jarrutusskenaario)
Konttiterminaalin 16 tonnin pukkinosturissa käytettiin alun perin jaetut erilliset jarruvastukset. Voimakas pölyaltistus ulkoilmaympäristöissä aiheutti vastusten oikosulkukatkoksia joka kuukausi, ja yli 2 tunnin seisokkiaika korjausta kohden heikensi vakavasti lastauksen/purkauksen tehokkuutta. Kun olet vaihtanut tähän Ruisiten integroituun jarruvastusyksikköön:
Kahdella tuulettimella varustetut ilmakanavat sisäänrakennetuilla pölyosastoilla vähentävät pölyn kertymistä 70 %, mikä vähentää huoltotiheyttä neljännesvuosittain kuukausittaisesta.
Passiiviset hälytyskoskettimet muodostavat yhteyden terminaalin keskusohjausjärjestelmään ja lähettävät varhaisia varoituksia vastusten oikosulkuista ja ylikuumenemisesta, mikä eliminoi suunnittelemattomat äkilliset sammutukset kokonaan.
Standardoidut 10-nastaiset liittimet mahdollistavat paikan päällä olevien käyttöryhmien itsenäisen huollon ilman ammattimaisia sähköasentajia, mikä vähentää vuosittaisia ylläpitokustannuksia 45 %. Asiakaspalaute: Integroitu väliseinäkaappiratkaisu ratkaisee täysin pölyn aiheuttamat oikosulkukipukohdat, ja hälyttimen kytkentätoiminto vähentää merkittävästi seisokkeja.

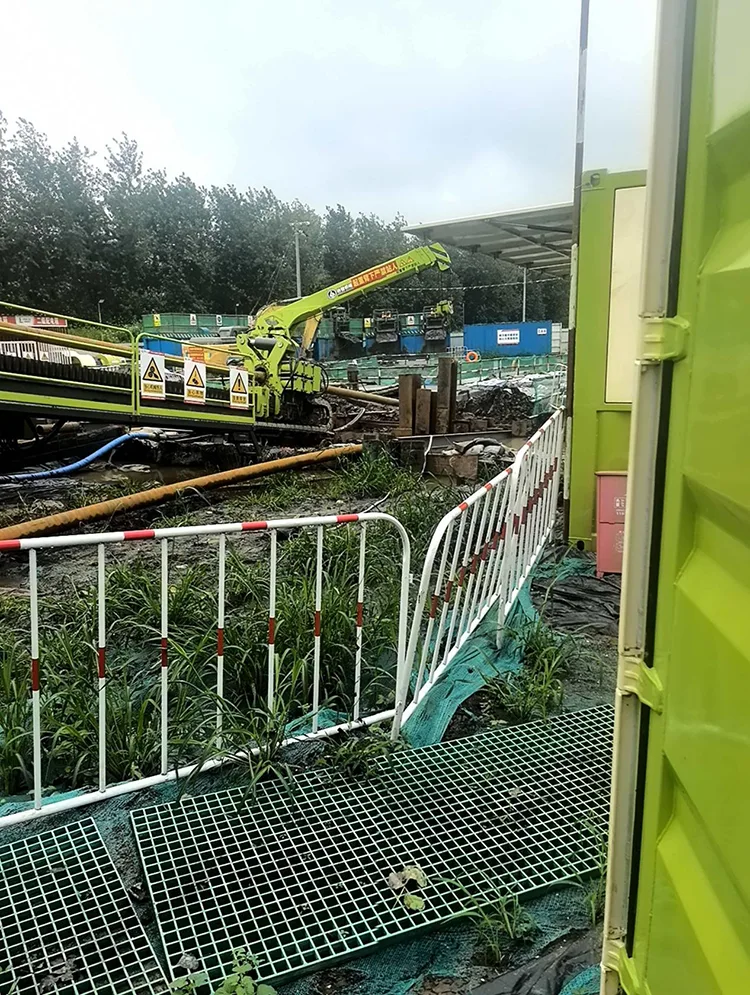

Tapaus 2: Wuhan-joen ylittävä öljy- ja kaasuputkilinjan vaakasuuntainen poraustyömaan testikuormitus
Tämä projekti kuuluu Sinopec Zhongyuan Oil Construction Engineering Co., Ltd.:lle, joka on Wuhanin rakennustyömaan ylittävä putki. Suuret vaakasuuntaiset porauslaitteet vaativat pitkän tunnin jatkuvan täyden kuorman havaitsemisen ennen joen ylittämistä. Aiemmin paikan päällä käytettiin erillisiä hajakuormalaitteita, joilla oli ilmeisiä haittoja: vaikea siirto väliaikaisten teräspukkien välillä, sotkuinen johdotus, huono vedenpitävyys ja lämmönpoistokyky kosteassa joenvarsiympäristössä. Integroidun AC-kuormapankkimme käyttöönoton jälkeen tärkeimmät edut ovat seuraavat:
Integroitu trukin reikä ja nostokorvakerakenne, kompakti koko koneen rakenne, kätevä kuljettaa kapeiden väliaikaisten teräspukkien läpi rantarakennustyömaalla;
Riippumaton savunilmaisimen lukitussuojaus + monivaiheinen ylijännite-/ylivirta-automaattinen purkuohjelma, joka sopeutuu tehokkaasti väliaikaisten rakennusten sähkönjakelukaappien epävakaaseen virransyöttöön Wuhan-joen varrella kosteilla alueilla välttäen kalliin vaakasuuntaisen porauksen vaurioitumisen;
Sisäänrakennettu automaattinen tietojen tallennusmoduuli, vie täydelliset testiraportit yhdellä napsautuksella, täyttää täysin Sinopecin putkilinjan suunnitteluprojektien hyväksymistietojen arkistointivaatimukset;
ABB-kontaktorit ja Siemens PLC -ohjausydin, vahva tärinänvaimennuskyky, vakaa toiminta erittäin alhaisella vikatiheydellä toistuvissa lyhyen matkan siirroissa ja epätasaisissa olosuhteissa.
Asiakkaiden palaute: Mobiili integroitu kuormapankki vastaa täydellisesti joen ylittämisen vaakasuuntaisen porauksen rakennustestivaatimuksiamme Wuhanissa. Se voi toimia vakaasti pitkän aikavälin täyden kuormituksen jatkuvassa testissä, lyhentää huomattavasti testin valmisteluaikaa ja parantaa putkilinjan rakentamisen edistymistä.
Tapaus 3: Kevytkuormitus automaattisille tuotantolinjojen kuljettimille
Useita inverttereitä on sijoitettu tiiviisti autojen komponenttien kokoonpanolinjoille, joilla on rajallinen tila paikan päällä. Jaetut vastukset aiheuttavat sotkuisia johdotuksia ja toistuvia yhteysvirheitä. Tämän integroidun yksikön tärkeimmät edut:
Korkea integraatio ja siisti jalanjälki; 2700 mm kokonaispituus mahdollistaa yhtenäisen seinäasennuksen.
Pikairrotettavat 10-nastaiset liittimet poistavat laajat johdotustyöt laitteiden käyttöönoton ja vaihdon aikana. Vikahälytykset syötetään tasaisesti tuotantolinjan PLC:hen, pysäyttäen linjan automaattisesti vastuksen poikkeavuuksien yhteydessä työkappaleen törmäyksen ja romutuksen estämiseksi.
Monet Pearl River Deltan alueen taajuusmuuttajavalmistajat ovat valinneet Ruisite Electricin (joka toimii nyt myös vastaavilla tuotemerkeillä) tukikomponenttien toimittajaksi sovelluksissa, kuten invertterijarrutuksessa ja energian purkamisessa. Asiakkaat ovat raportoineet tuotteen pitkästä käyttöiästä ja alhaisista vikaantumisasteista. Yritys on jatkuvasti saanut parhaita verohyvitysluokituksia, ja sen tuotteet palvelevat sähköverkon apulaitteita, rautatieliikennettä, uusien energian linja-autoja, maasähköjärjestelmiä, sähkönmuuntolaitteita ja paljon muuta.
1.Korkea luotettavuus Nikkeli-kromiseoksesta valmistetut resistanssielementit ja korkean lämpötilan alumiinioksidikeraaminen eristys takaavat vakaan toiminnan äärimmäisissä ympäristön lämpötiloissa -45 °C - +50 °C.
2.Tehokas jäähdytys Itsenäinen paineilmajärjestelmä kahdella 5 kW:n aksiaalipuhaltimella mahdollistaa tehokkaan lämpötilan säätelyn suurilla tehotasoilla.
3. Elinikäinen takuu Valmistaja tarjoaa elinikäisen myynnin jälkeisen tuen ja varaosien toimituksen; takuuaikana kaikki laatuun liittyvät viat korjataan tai vaihdetaan veloituksetta.
4. Hyvin suunniteltu asettelu Vaakasuuntainen asennusrakenne helpottaa käyttöä ja huoltoa; saatavana kiinteillä tai säädettävillä vastusarvoilla asiakkaan vaatimusten mukaan.
Kaivonporausalustojen jarruvastuslaite on saavuttanut seuraavat arvovaltaiset sertifikaatit ja standardien noudattamisen tarkastukset:
ISO 9001:2015 laadunhallintajärjestelmän sertifiointi – Tehtaamme käy läpi vuosittaiset auditoinnit riippumattoman kolmannen osapuolen toimesta; laatujärjestelmämme kattaa koko prosessin suunnittelusta ja valmistuksesta huoltopalveluun.
CE-merkintä – Täyttää EU:n pienjännitedirektiivin (LVD) ja sähkömagneettisen yhteensopivuuden (EMC) vaatimukset, minkä ansiosta tuote voidaan tuoda EU:n markkinoille.
Tyyppitestiraportit – Jokaiselle uudelle tuotteelle tehdään kattava tyyppitestaus ennen massatuotantoa – mukaan lukien dielektrisyys-, lämpötilan nousu- ja eristysvastustestit – ja raportit ovat pätevien asiakkaiden saatavilla pyynnöstä.
Ennen tarjouksen antamista sovellusinsinöörimme analysoivat perusteellisesti tekniset tiedot, paikan päällä olevat käyttöolosuhteet ja suorituskykyodotukset. Räätälöimme sitten juuri sinulle sopivan ratkaisun ja teemme selkeän, läpinäkyvän ja eritellyn tarjouksen. Ei piilomaksuja, ei karkeita arvioita.
Kun tilaus on vahvistettu, järjestämme tuotannon tiukasti hyväksyttyjen piirustusten mukaan. Suoritamme tarkastuksia tärkeimmissä valmistusvaiheissa ja toimitamme säännöllisesti edistymispäivityksiä varmistaaksemme oikea-aikaisen toimituksen. Olet tervetullut vierailemaan tehtaallamme tarkastuksia varten milloin tahansa; kutsumme ja toivomme valvonnan jokaiselta asiakkaalta.
Toimituksen jälkeen tarjoamme edelleen kattavaa teknistä tukea, asennusohjeita ja vianetsintäapua. Takaamme varaosien toimituksen kaikille vakiokomponenteille ja vastaamme teknisiin tiedusteluihin 24 tunnin sisällä arkipäivisin. Olipa kyse etäohjauksesta tai paikan päällä annettavasta tuesta, olemme sitoutuneet varmistamaan täydellisen mielenrauhasi.
