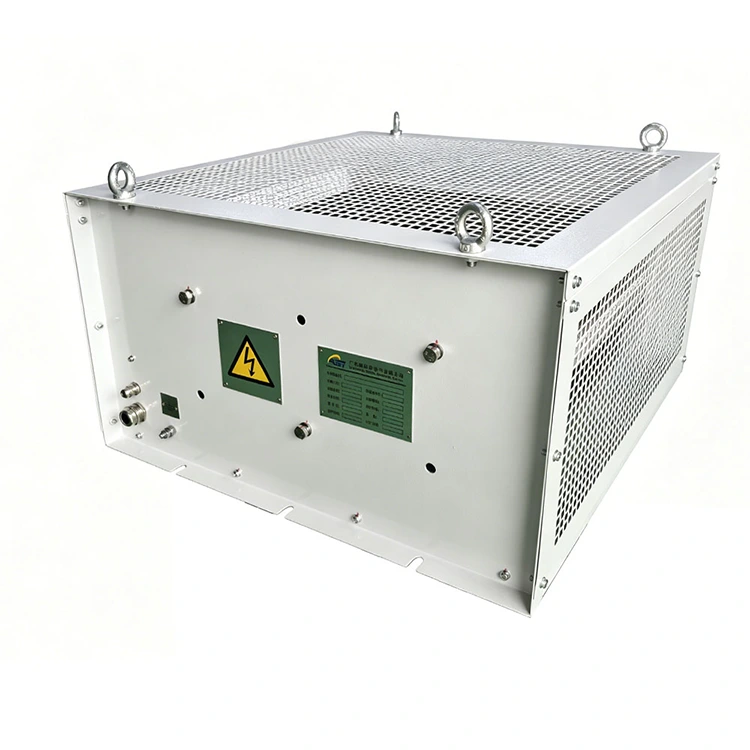

20 kW jarruvastus

20 kW:n jarruvastus on kehitetty teollisuuslaitosten todellisten kipupisteiden perusteella. Se integroi korkean virrankulutuksen, useita jäähdytysratkaisuja, alhaisen induktanssin sähkösuunnittelun, korkean suojan rungon rakenteen ja täysimittaiset mukautusominaisuudet. Se voi tehokkaasti absorboida regeneratiivisen sähköenergian moottorin hidastumisesta, stabiloida tasavirtaväylän jännitettä ja estää ylijännitteen laukaisun ja komponenttien palamisviat.

Tuote on yhteensopiva maailmanlaajuisten valtavirran teollisuusjännitteiden kanssa ja soveltuu erilaisiin asennusolosuhteisiin ja ankariin ulkoympäristöihin. Se on läpikäynyt täydellisen sarjan suurjännite- ja ikääntymistestiä ennen tehtaalta lähtöä. Se ottaa huomioon toiminnan vakauden, käyttöturvallisuuden ja joustavuuden tulevaa mukauttamista varten. Se on ihanteellinen vakioenergiankulutuskomponentti teollisuudenaloilla, kuten hisseissä, nostureissa, tuulivoimalaitteissa, teollisuuden testipenkeissä ja automatisoiduissa tuotantolinjoissa.

Suunniteltu erityisesti teollisuuden raskaisiin jarrutusskenaarioihin

1. Tarkka olosuhteiden mukauttaminen

Se on suunnattu suurtaajuisille käynnistys-pysäytyslaitteille ja raskaille jarrulaitteille, kuten taajuusmuuttajalle, servokäytölle, nostokoneistolle ja tuuliturbiinin nousujärjestelmille, ja se käsittelee erityisesti yleisiä paikan päällä olevia ongelmia, kuten moottorin hidastuminen, joka tuottaa palautetta sähköenergiaa, verkon vaihtelut ja kuljettajan ylijännitevirheet.

2. Vankka teho

Vakionimellisarvoinen 20 kW:n jatkuva virrankulutus, joka kestää 40 kW:n ylikuormitusiskua lyhyitä aikoja, täyttää sekä jaksoittaisen jarrutuksen että pitkäaikaisen jatkuvan jarrutuksen toimintatilat, sopii korkean intensiteetin teollisuusolosuhteisiin.

3. Laaja valikoima sovellettavia toimialoja

20 kW:n jarruvastusta voidaan soveltaa suoraan hissien ohjausjärjestelmiin, portin nostolaitteisiin, teollisiin testialustoihin, tuuliturbiinien voimantuotantoyksiköihin ja kuljetinlinjojen taajuudenmuunnossiirtoon, sillä se on erittäin monipuolinen ja helppo vaihtaa ja mukauttaa.

Tekniset tiedot

Rakenteelliset ja lämmönpoiston edut

1. Korkealaatuinen lämpötilaa kestävä ydin

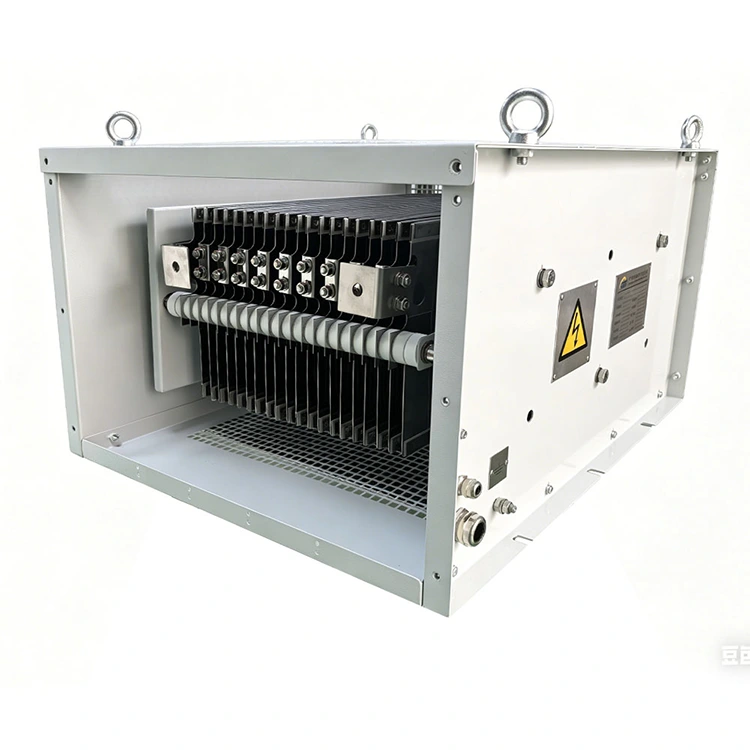

Hyödyntämällä korkeita lämpötiloja kestäviä käämivastuksia sekä keramiikasta ja kiillestä valmistettua monikerroksista eristysrakennetta, sillä on korkea lämpötilankesto ja hyvä vastusstabiilisuus. Se ei todennäköisesti vanhene tai ajaudu, eikä se ole altis ylikuumenemiselle pitkäaikaisen käytön aikana.

2. Kolme jäähdytysvaihtoehtoa

Tukee luonnollista ilmajäähdytystä hiljaiseen toimintaan, pakotettua ilmajäähdytystä korkeatiheyksiseen lämmönpoistoon ja nestejäähdytystä asennettaessa ahtaisiin tiloihin, joissa on korkea lämpötila ankarissa ympäristöissä. Nämä vaihtoehdot voidaan valita vapaasti paikan päällä olevan palvelinhuoneen tilan ja ympäristön lämpötilan perusteella.

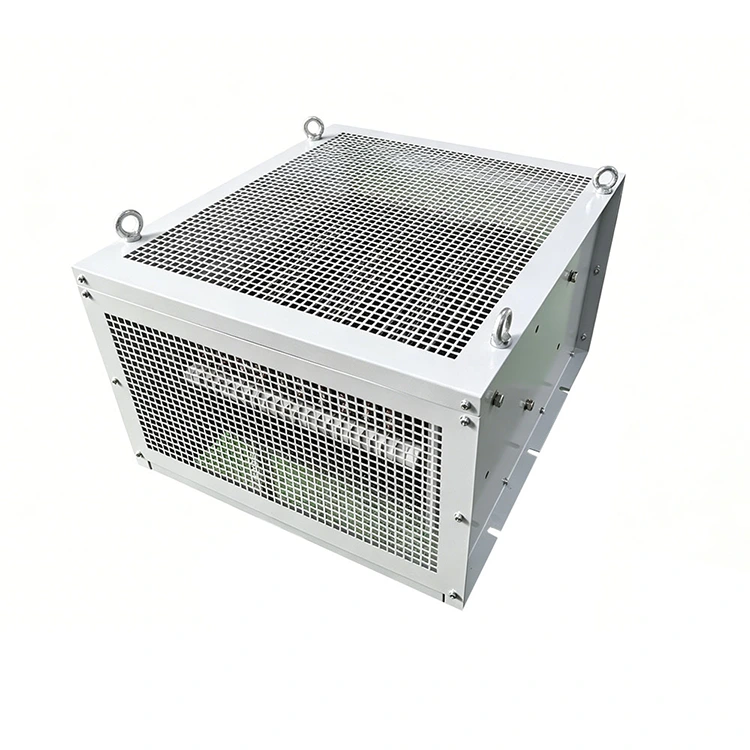

3. Vankka kotelo

Koko kone on valmistettu teräslevyistä tai alumiiniseoskoteloista korroosionestoruiskutustekniikalla. Suojaustaso on IP54–IP65, mikä tarjoaa pöly-, vesi- ja kosteussuojan, joka sopii vaativiin teollisuusympäristöihin, kuten ulkotiloihin, kaivoksiin ja satamiin.

Sähköisen suorituskyvyn kohokohdat

1. Matala induktanssi ammattimainen suunnittelu

Optimoitu käämijärjestely vähentää merkittävästi loisinduktanssia, sopii suurtaajuuksisille taajuusmuuttajalle, vaimentaa jännitepiikkejä ja suojaa ohjainta ja myöhempiä sähkökomponentteja iskuilta.

2. Laaja jännite koko alueen yhteensopivuus

20 kW:n jarruvastus on yhteensopiva 380 V–690 V AC järjestelmien kanssa, maksimituki 1000 V DC-väylälle, yhteensopiva yleisten teollisuusjännitestandardien kanssa maailmanlaajuisesti, ja se voidaan sovittaa suoraan vientiprojekteihin sekä kotimaisiin ja ulkomaisiin laitteisiin.

3. Vastuksen arvo tarkasti muokattavissa

Resistanssiarvo kattaa 0,5Ω-500Ω kaikissa räätälöitävissä ±5 %:n toleranssilla, joka pystyy tiukasti vastaamaan eri merkkien invertterien suositeltuja parametreja, tasaisella jarrutusvoimalla ja tasaisella hidastuvuustuntumalla, joka on hallittavissa.

Tuotesovellukset

Turvasuojauskokoonpano

1. Valinnainen ylikuumenemissuoja

NTC-termistori ja normaalisti suljettu lämpökytkin ovat saatavana lisävarusteina. Ne voidaan liittää suoraan taajuusmuuttajan suojaliitäntään, mikä antaa automaattisen ylikuumenemisvaroituksen tai piirin katkaisun ylikuumenemisen ja tulipalon vaaran välttämiseksi.

2. Tehdaslaajuinen täysi suurjännitetestaus

Jokaiselle laitteelle suoritetaan 2,5 kV:n kestävyysjänniteeristystesti, huonelämpötilavastuskalibrointi ja näytteenotto lämpökierron tarkistus. Eristys on luotettava ja turvallisuuskerroin korkea.

3. Mukautuva käyttöolosuhteisiin

Tukee jatkuvaa jarrutusta ja jaksoittaista jarrutussykliä. Se ei koe lämmön kertymistä toistuvien käynnistysten ja pysäytysten vuoksi, mikä vähentää merkittävästi paikan päällä tapahtuvien sammutusten ja huollon tiheyttä.

Asennuksen ja integroinnin edut

1. Useita asennustapoja

Tarjoa kolme yleistä muotoa: lattialle seisova, seinälle kiinnitettävä sivuasennus ja 19 tuuman telineasennus. Voidaan myös toimittaa räätälöityjä asennuskiinnikkeitä, jotka mukautuvat olemassa oleviin kaappiasetelmiin.

2. Erilaisia ​​johdotusmenetelmiä

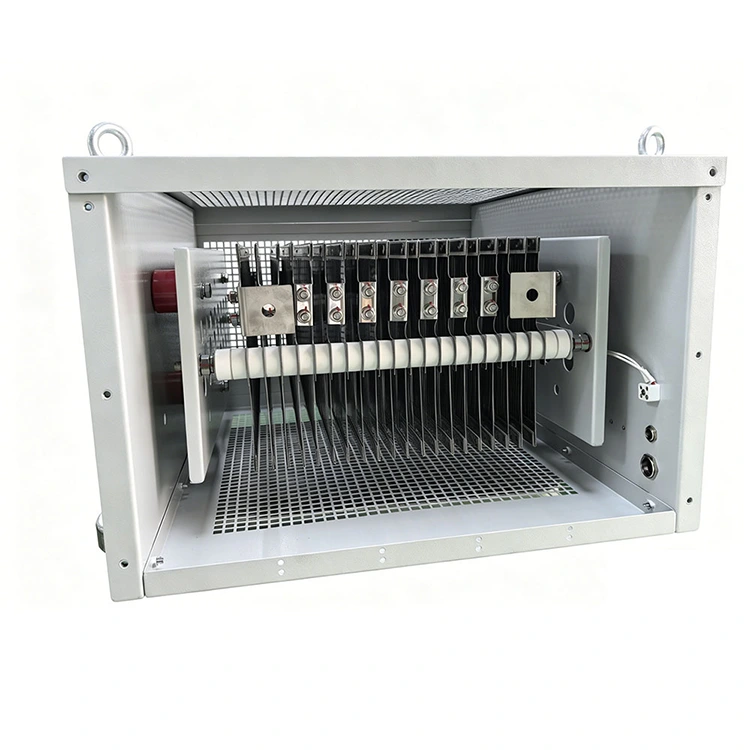

20 kW:n jarruvastuksessa on vakioruuviliittimet ja kupariväyläliitännät. Saatavilla on myös räätälöityjä kytkentävaihtoehtoja, kuten pidennetyt johdot ja vedenpitävät laippapäät, mikä tekee johdotusprosessista yksinkertaisen ja liitännän vakaan.

3. Koko kone on valmis asennettavaksi ilman muutoksia

Rakenteelliset mitat, johtojen sijainnit ja kaapin värit voidaan räätälöidä projektin mukaan. Toimituksen jälkeen laitteet voidaan asentaa ja käyttää suoraan, mikä eliminoi paikan päällä tehtävästä porauksesta, modifioinnista ja virheenkorjauksesta aiheutuvat lisäkustannukset.

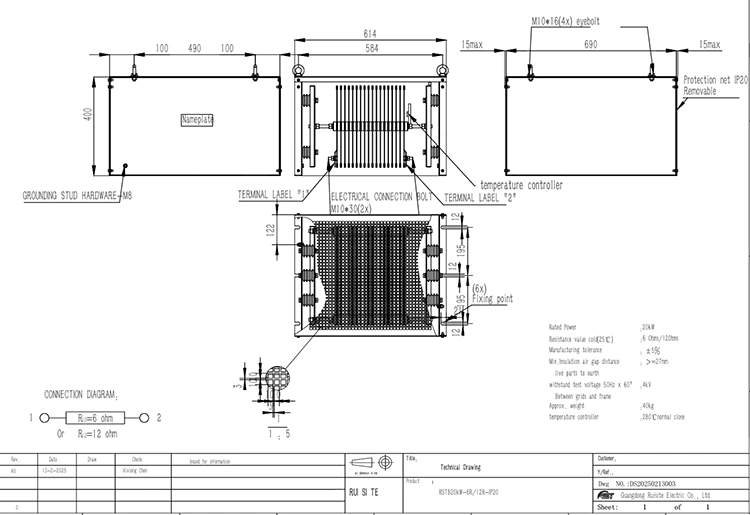

Piirustus ja mitat

Pakkaustoimitus ja laadunvarmistus

1. Ammattimainen suojapakkaus

20 kW:n jarruvastus on kääritty kosteudenkestävällä kalvolla ja vahvistettu vaahdolla. Raskaat mallit on pakattu liimattuihin puulaatikoihin, ja liittimet on tiivistetty erikseen suojaksi, jolloin varmistetaan, ettei tuotteeseen pääse kosteutta kuljetuksen aikana tai vaurioitumaan ja vääntymään kolhujen takia.

2. Tavaroiden mukana tulevat täydelliset asiakirjat

Jokaisen tilauksen mukana tulee pakkausluettelo, tehdastestiraportti, kestävyysarvon tarkastustodistus, asennusohje ja lämpötilanvalvontatarviketiedot, jotka täyttävät projektin hyväksymisen ja ulkomaankaupan tulliselvityksen vaatimukset.

3. Luotettava toimitus ja huoltopalvelu

Vakiomallit toimitetaan 10-15 päivässä, mukautetut mallit 15-25 päivässä; Täydellisellä koneella on 18 kuukauden takuu, ja tarjolla on ilmainen konsultointi jarrupiirijärjestelmästä, etävirheenkorjauksesta ja vikojen teknisestä tuesta.

Valitse RST Electric

1. Ammattimainen kertyminen lähdetehtaalta

Kymmenen vuotta omistautunutta jarruvastusten ja kuormitusvastusten tutkimusta ja tuotantoa. Kaikki prosessit käämitystä, hitsauksesta, kokoonpanosta lämpötestaukseen on itsenäisesti kehitetty ja valvottu, mikä takaa tasaisen laadun eikä välikäsiä.

2. Tiukka laadunvalvontajärjestelmä

ISO9001-sertifioitu tuotantolinja. Jokaiselle yksikölle on suoritettava resistanssi-, eristys-, kestojännite- ja lämpötilansäätötestit. Se on kansainvälisten standardien, kuten IEC, UL ja NEMA, mukainen.

3. Globaali projektipalvelukokemus

Tuotteita viedään yli neljäänkymmeneen maahan. Tunnet paikalliset työolosuhteet Euroopassa, Kaakkois-Aasiassa ja Etelä-Amerikassa. Voimme auttaa asiakkaita parametrien sovittamisessa projekteihin ja vaatimustenmukaisuusdokumenttien toimittamisessa.
