200kw 380v nestejäähdytyspankki

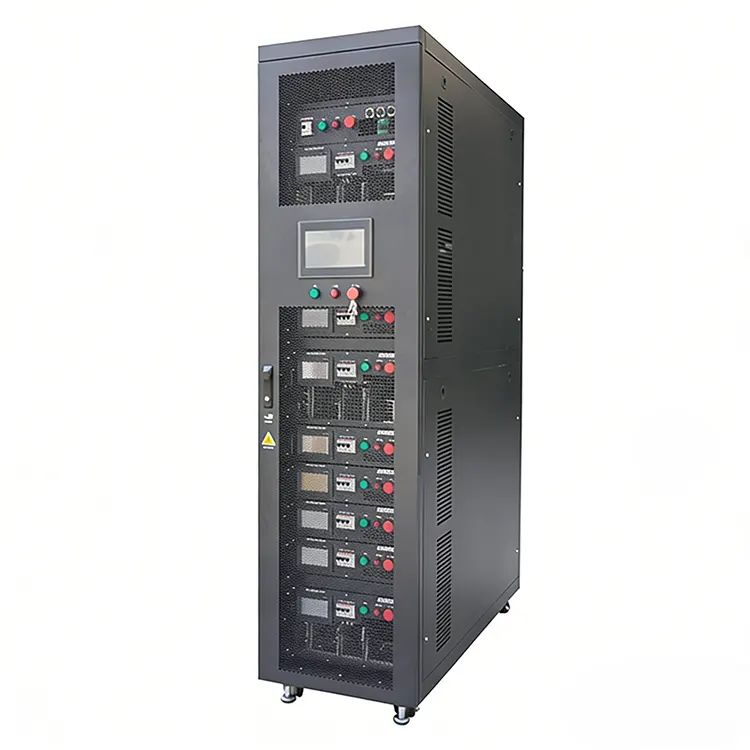

RST Electricin 200 kW:n 380 V nestejäähdytteinen kuormapankki edustaa paradigman muutosta suuritehoisessa testaustekniikassa. Tämä 200 kW:n 380 V nestejäähdytyspankki, joka on sijoitettu 42U:n vakiokoteloon (L600 × S1400 × K1800 mm), eliminoi massiivisten ilmankäsittelylaitteiden tai tilojen poistojärjestelmien tarpeen siirtämällä lämpöä suoraan laitoksen olemassa olevaan nestejäähdytysinfrastruktuuriin. Järjestelmässä on 304 ruostumattomasta teräksestä valmistettu jäähdytysnestepiiri DN32-tulo-/poistoliitännöillä, jotka pystyvät käsittelemään virtausnopeuksia jopa 200 l/min (12m³/h) 0,4 MPa:n suunnittelupaineilla.

Tarkkuuslämpötila-anturit valvovat jäähdytysnesteen tulo-/poistolämpötilaa ja ylläpitävät vakaata lämpökuormitusta ≤15°C lämpötilan nousulla täydellä teholla ja ≤5psi painehäviöllä. Resistiivinen kuormapankki itsessään tarjoaa 5 kW:n askelresoluution ±2 %:n lataustarkkuudella, mikä mahdollistaa todellisen IT-kuormituksen rakeisen simuloinnin. Ohjausvaihtoehtoja ovat paikallinen HMI-kosketusnäyttö, etätietokoneohjelmisto, RS485/Modbus RTU ja täydet tiedonkeruuominaisuudet.

Johtavana 200 kW:n nestejäähdytyspankkien valmistajana Kiinassa RST Electric yhdistää yli 15 vuoden tehovastusten asiantuntemuksen huippuluokan nestejäähdytysteknologiaan toimittaakseen ratkaisuja, jotka täyttävät seuraavan sukupolven datakeskusten ja korkean suorituskyvyn laskentatilojen vaativat vaatimukset.

Tekniset tiedot

Tuotteen ominaisuudet

1.Ultra-High Power Density – tuottaa 200 kW:n tehon pienellä 42U:n jalanjäljillä, mikä sopii ihanteellisesti ahtaisiin datakeskusympäristöihin.

2.Hiljainen toiminta – Poistaa perinteisen kuormapankin tuulettimen melun; vain kiertovesipumppu tuottaa minimaalisen äänen (<65dB), joten se sopii toimisto- tai laboratoriotiloihin.

3. Tarkka lämmönhallinta – Virtausnopeuden, tulo-/poistolämpötilan ja painehäviön reaaliaikainen seuranta mahdollistaa tarkan CDU:n ja jäähdytysjärjestelmän validoinnin.

4. Ruostumattomasta teräksestä valmistettu jäähdytysnestepiiri – 304 ruostumaton teräsrakenne DN32-tri-clamp-liitännöillä varmistaa korroosionkestävyyden ja yhteensopivuuden erilaisten jäähdytysaineiden kanssa.

5. Redundanttiliitännät – Kaksi tulo-/lähtöporttia (1+1 redundantti) mahdollistavat yhteyden ensisijaiseen ja varajäähdytysjärjestelmään ilman uudelleenkonfigurointia.

6. Comprehensive Safety Suite – Sisältää nestevuotojen havaitsemisen, virtaushäiriösuojauksen ja ylikuumenemisen sammutuksen – kriittistä herkissä tietokeskusympäristöissä.

7. Korkean resoluution lataus – 5 kW:n askeleet mahdollistavat palvelimen telineen tehoprofiilien tarkan simuloinnin osittaisesta kuormaan täyteen.

8. Itsenäinen toiminta – Ei riippuvuutta laitoksen ilmastoinnista lämmönpoistoon; lämpö hylätään suoraan asiakkaan nestejäähdytysinfrastruktuurin kautta.

9.Real-World Simulation – emuloi tarkasti suuritiheyksisten palvelintelineiden lämpö- ja sähköominaisuudet (>30 kW per teline) D2C (Direct to Chip) -jäähdytyksen validointia varten.

10. Advanced Data Acquisition – Tallentaa ja kirjaa kaikki kriittiset parametrit testin jälkeistä analysointia ja raportointia varten.

Tuotesovellukset

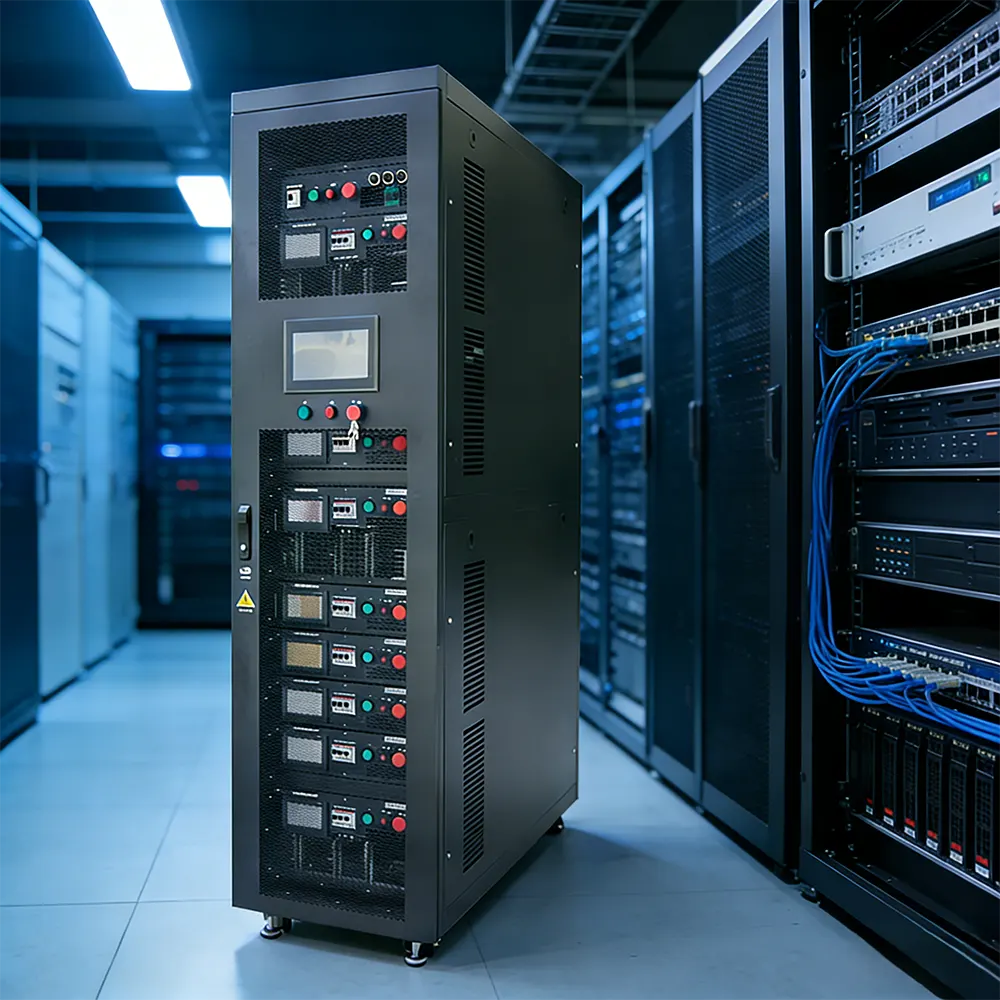

● Datakeskuksen CDU-testaus – Vahvistaa jäähdytysnesteen jakeluyksiköiden (CDU:iden) suorituskyvyn simuloiduilla IT-kuormilla aina 200 kW:iin asti.

● Nestejäähdytetty palvelinkehitys – Tarjoaa hallittuja lämpökuormia suoraan sirulle ja upotusjäähdytysjärjestelmien testaamiseen T&K-laboratorioissa.

● Facility Thermal Management Studies – kuvaa konesalin jäähdytysinfrastruktuurin lämmönpoistokykyä erilaisissa kuormitusskenaarioissa.

● High-Performance Computing (HPC) – Simuloi GPU-klusterien ja suuritiheyksisten laskentatelineiden lämpötehoa jäähdytyksen optimoimiseksi.

● Laboratorio- ja testiympäristöt – Mahdollistaa hiljaisen, puhtaan ja tehokkaan tehotestauksen akustisesti herkissä tai ilmanlaatusäädellyissä tiloissa.

● Hyperscale Data Centerin käyttöönotto – Vahvistaa nestejäähdytysjärjestelmien integroinnin virranjakelu- ja valvontainfrastruktuuriin.

● Jäähdytysjärjestelmän jälkiasennuksen validointi – Testaa päivitettyjen tai muokattujen jäähdytysjärjestelmien kapasiteettia ennen IT-käyttöönottoa.

Tietoja paketista

200 kW:n 380 V nestejäähdytyspankki on tarkasti suunniteltu laite, joka vaatii huolellista käsittelyä kuljetuksen aikana. RST Electric pakkaa jokaiseen yksikköön seuraavat suojatoimenpiteet:

● Yksikkö on pultattu tukevasti raskaaseen kuormalavaan tärinää vaimentavilla kiinnikkeillä

● Kääritty vedenpitävään VCI-kalvoon kosteuden pääsyn estämiseksi

● Pakattu mukautettuun vanerilaatikkoon, jossa on vaahtovaimennus kriittisissä kohdissa

● Kaikki jäähdytysnesteen liitännät on suljettu ja tiivistetty likaantumisen estämiseksi

● Dokumentaatiopaketti sisältää painetestitodistukset, materiaalisertifikaatit ja tehdastestiraportit

Toimitusvaihtoehtoja ovat LCL- tai FCL-merirahti, lentorahti tai pikakuriiri kiireellisiin tarpeisiin. Ennen toimitusta jokaiselle 200 kW:n nestejäähdytyskuormituspankille suoritetaan täydellinen tehdashyväksyntätesti (FAT), joka sisältää painetestauksen, vuotojen havaitsemisen ja täyden kuorman lämpövalidoinnin.

Tietoja RST Electricistä

Suoran tehtaan, nestejäähdytyksen asiantuntijat

● Olemme Kiinassa toimiva sertifioitu valmistaja, joka on erikoistunut edistyneeseen 200 kW 380 V nestejäähdytyspankkien tuotantoon.

● Täysi sisäinen suunnittelu, jäähdytyspiirin valmistus, sähkökokoonpano ja testaus varmistavat erinomaisen laadun.

● Tehdaskohtainen hinnoittelu jokaiselle 200 kW:n nestejäähdytyspankille, läpinäkyvä kustannusrakenne ilman välikäsiä.

Ammattimainen valmistus- ja lämpöasiantuntemus

● Yli 15 vuoden kokemus tehovastusten suunnittelusta, nyt se on laajennettu nestejäähdytteisiin ratkaisuihin seuraavan sukupolven sovelluksiin.

● ISO 9001 -sertifioidut tilat, joissa on oma puhdastila jäähdytyspiirin kokoonpanoa varten.

● 100 % heliumvuototesti jokaiselle jäähdytysnestepiirille ennen lopullista kokoonpanoa.

● Omat lämpösimulaatio- ja validointiominaisuudet mukautettuja jäähdytysvaatimuksia varten.

Maailmanlaajuinen kokemus, luotettava toimittaja

● Todistettu toimittaja konesalioperaattoreille, IT-laitteiden valmistajille ja jäähdytysjärjestelmäintegraattoreille maailmanlaajuisesti.

● Vientiä USA:n, Euroopan, Singaporen ja Lähi-idän markkinoille.

● Syvä asiantuntemus datakeskusten lämmönhallinnassa ja suuritiheyksisten tehojen testauksessa.

Loputon mukauttaminen

● Jäähdytysväliainevaihtoehdot: Deionisoitu vesi / Glykoliseokset / Dielektriset nesteet / Mukautettu.

● Liitäntätyypit: DN32-kolmikiristin / NPT-kierteet / Pikaliittimet / Custom.

● Virtauksen säätö: Manuaaliset venttiilit / Automaattinen virtauksen ohjaus / Vaihtuvanopeuksinen pumppuintegrointi.

● Ohjauksen parannukset: Kehittynyt PLC, Building Management System (BMS) -integraatio, etävalvonta.

● Mittausvaihtoehdot: Perus / Tarkkuusvirtausmittarit / Monipistelämpötilan tunnistus.

● Kotelovaihtoehdot: avoin runko / 42U teline / mukautetut mitat.

Luotettava toimitus ja elinikäinen tuki

● Normaali toimitusaika: 30–45 työpäivää mukautetuissa 200 kW:n 380 V nestejäähdytyspankkikokoonpanoissa.

● Kattava dokumentaatio: painetestausraportit, materiaalisertifikaatit, O&M-käsikirjat, CE/ISO-sertifioinnit.

● 18 kuukauden takuu etädiagnostiikkaan ja maailmanlaajuiseen varaosaverkostoon.

● Valinnainen paikan päällä tapahtuva käyttöönotto, jäähdytysjärjestelmän integrointituki ja RST-kenttäinsinöörien suorittama kuljettajakoulutus.

Projektitapaukset

1. Hankkeen tausta

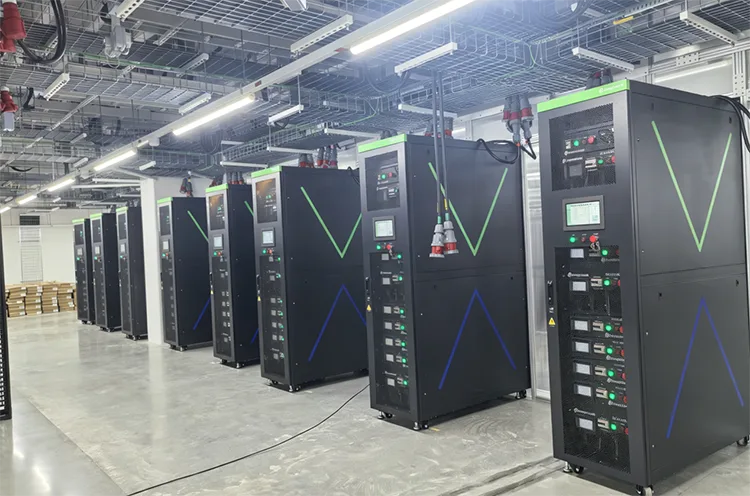

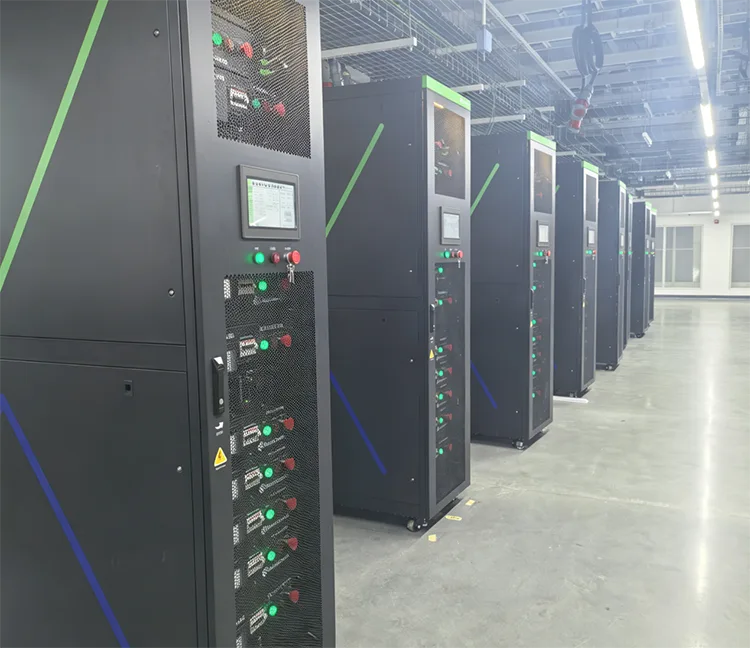

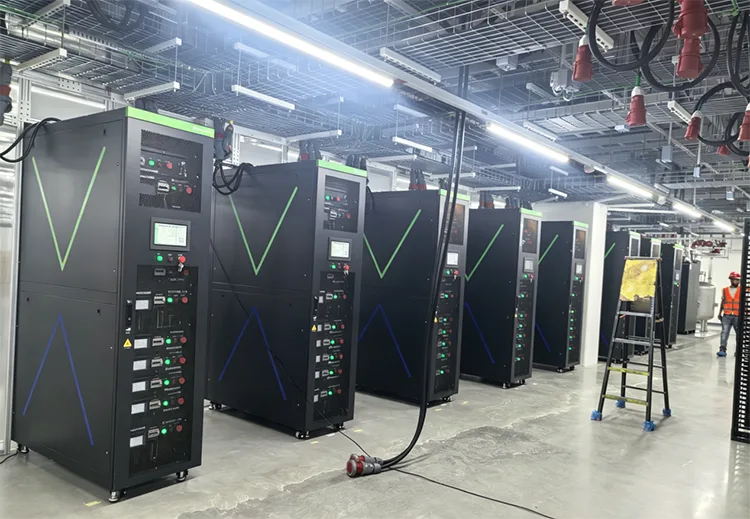

Tämä hyperscale AI-palvelinkeskus Johorissa, Malesiassa, ottaa käyttöön täyden kaapin CDU-nestejäähdytysjärjestelmän GPU-palvelinklusterille. Projektin hyväksymisvaiheessa keskeinen vaatimus on autenttisesti varmistaa CDU:n nestekiertosilmukan todellinen jäähdytyskapasiteetti, simuloida todellista lämmönpoistokuormitusta, joka syntyy kaapin sisäisten suuritiheyksisten palvelimien avulla.

Perinteinen ilmajäähdytteinen kuorma ei voi yhdistää paikan päällä olevaan vedenkiertoputkistoon, eikä se pysty syöttämään jatkuvaa lämpökuormaa CDU-silmukkaan jäähdytystehokkuuden pitkän aikavälin tarkastusta varten; Tilavia ilmajäähdytyslaitteita ei voi asentaa 19 tuuman vakiotelineeseen todellisen kaapin lämpöasetelman palauttamiseksi.

Malesian trooppisen korkean lämpötilan ympäristö vaikuttaa ympäri vuoden, joten asiakkaat tarvitsevat räkkityyppisen nesteen pääsyn kuormituspankkia, joka vastaa paikan päällä olevaa jäähdytysnesteväliainetta CDU-järjestelmän jatkuvan lämpökuormituksen tarkastuksen ja synkronisen UPS:n/valmiustilan generaattorin täyden kuormituksen testaamiseksi. RST Electricin toimitetut erän 200 kW:n 380 V:n suljetut nestejäähdytteiset telinekuormapankit mahdollistavat tarkan CDU-jäähdytyskyvyn sertifioinnin paikallisten TNB-tehon hyväksymisstandardien mukaisesti.

2. Tekniset keskeiset tiedot ja suunnittelun edut

Sähköluokitus

Nimellisteho: 200 kW, AC380 V (yhteensopiva 380 ~ 480 VAC 50 Hz), PF = 1 puhdas resistiivinen kuorma

Kuormanjako: 6kW+6kW+12kW+12kW neljä erillistä askelta, minimi 6kW hienosäätö, toleranssi ±5%

Jatkuva 24 tunnin käyttö täydellä kuormalla; johdotus valinnainen 1P2W/3P4W Malesian tehoominaisuuksien mukaan

Reaaliaikainen seuranta: jännite, virta, teho, jäähdytysnesteen tulo- ja ulostulolämpötila, putkiston vedenpaine, ydintiedot CDU:n lämmönvaihdon tehokkuuden arvioimiseksi.

Materiaali- ja rakenneominaisuudet

(1) Nestekiertoa vastaava rakenne: Suljettu nestejäähdytyspiiri tukee asiakkaan paikan päällä olevaa vesi-glykoli-jäähdytysnestettä, tavalliset 1" NPT-pikaliitäntäportit telakoituna suoraan CDU-putkistoon; jäähdytysnesteen nimellisvirtaus 10–25 l/min, tuloveden maksimilämpötila 40 ℃, putkilinjan todellinen painehäviö lämmönpoistotesti ≤ 2 bar. järjestelmä.

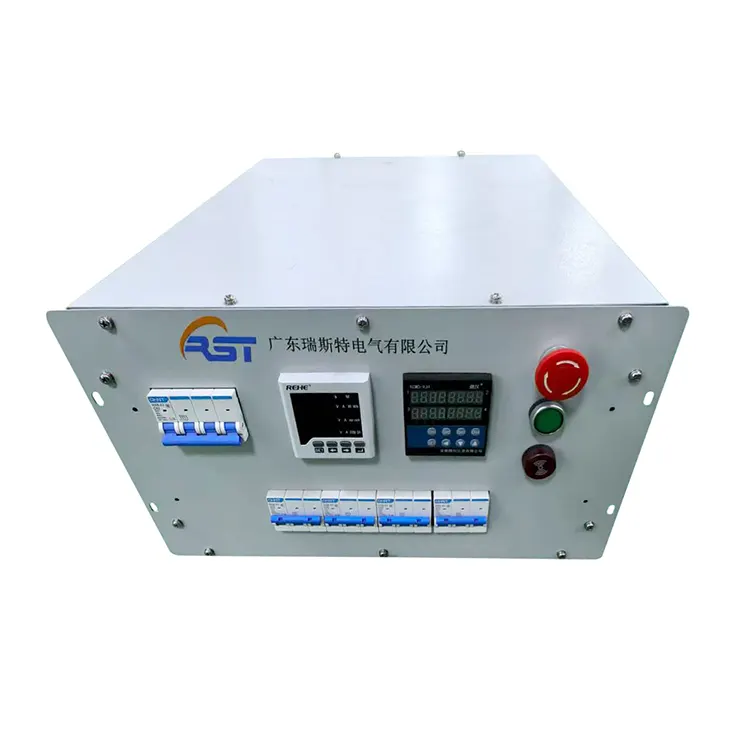

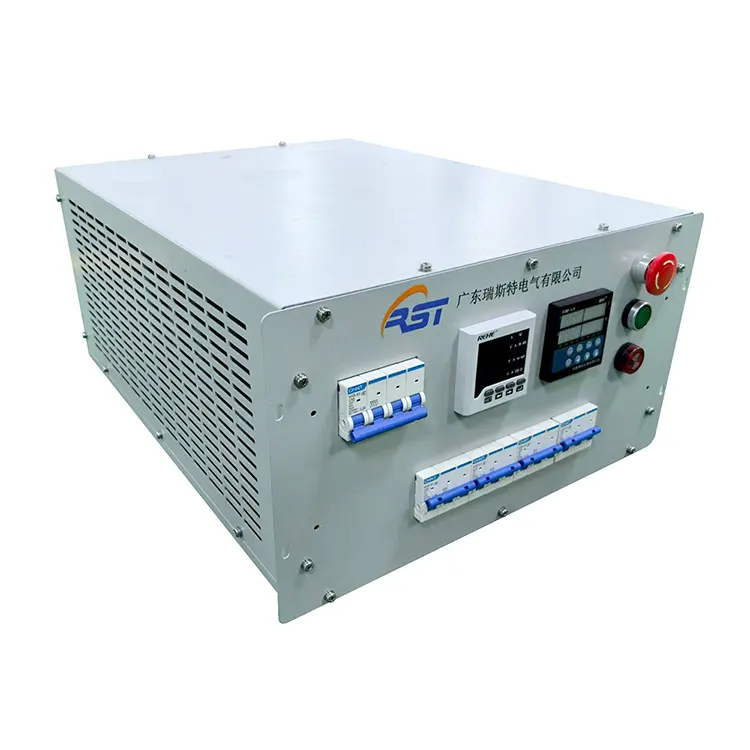

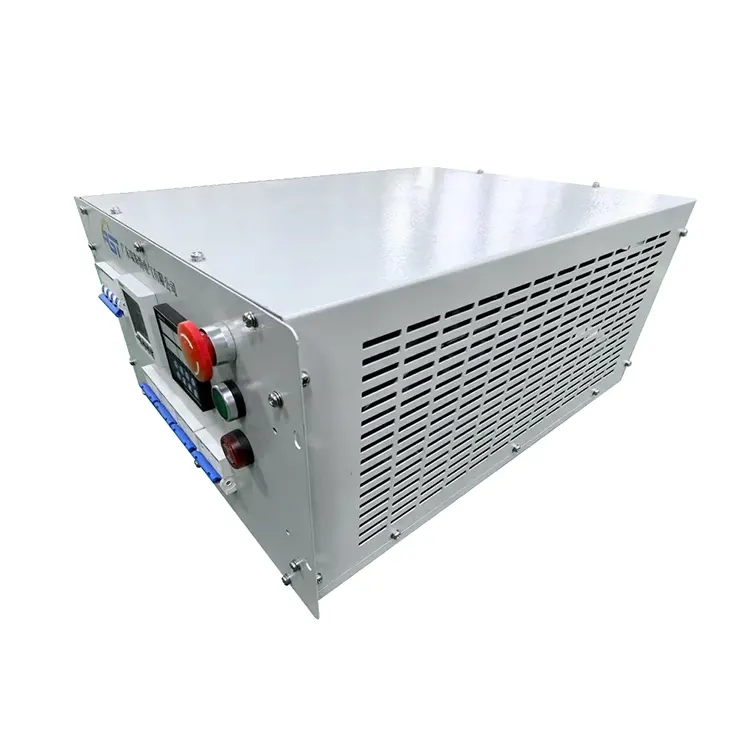

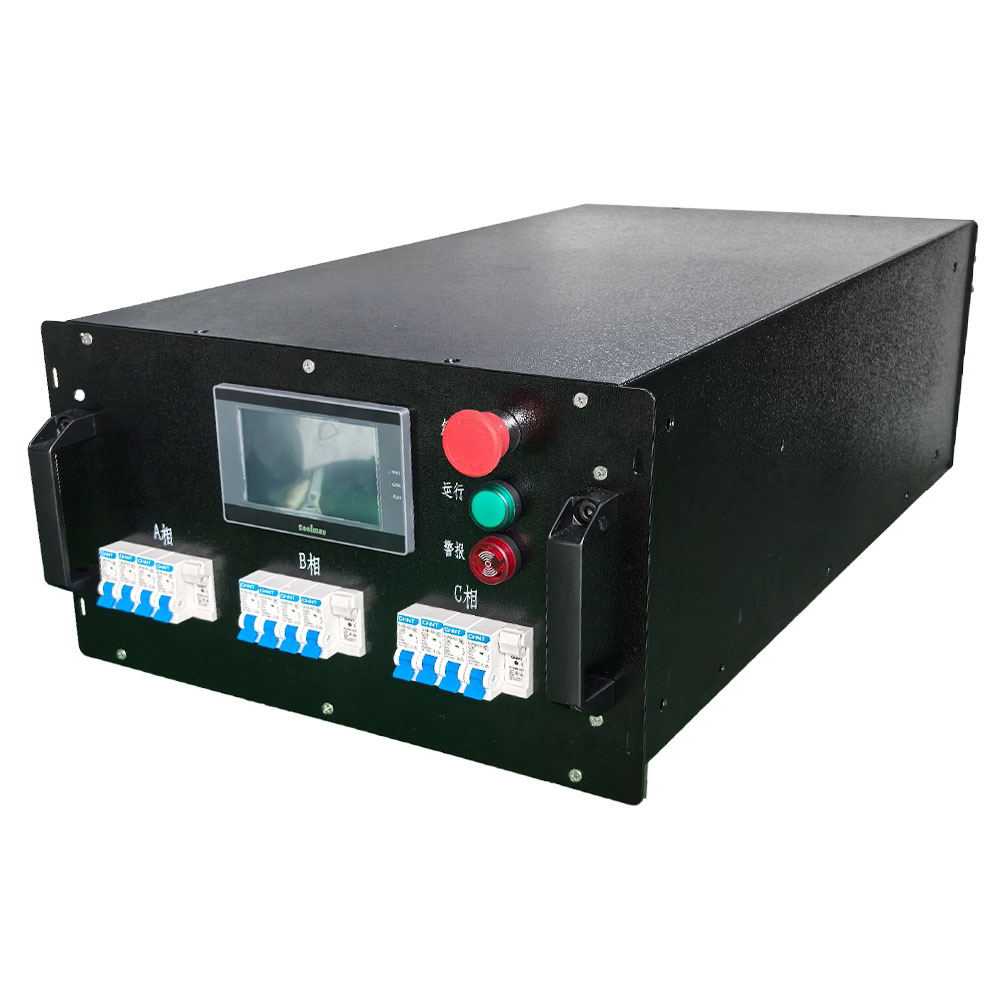

(2) 6U 19 tuuman telinerunko: Mitat 482×D650×H266mm, RAL7035-pinnoite, kuivapaino 35–45 kg, upotettu suoraan palvelintelineeseen palauttamaan verkkopalvelimien todellisen kaapin lämmöntuotantoympäristön.

(3)  Täydellinen suojaus: Oikosulku, ylivirta, ylilämpötila, hätäpysäytys, alhainen jäähdytysnesteen paine ja valinnainen oven lukitussuoja; automaattinen hälytys ja kuormituksen pudotus, kun ne ovat epänormaalit, takaavat pitkäaikaisen keskeytymättömän CDU:n ikääntymistestin.

(4)  Moniohjaustila: Paikallinen manuaalinen / automaattinen / kannettava kaukosäädin / PC-ohjelmiston ohjaus; RS485 Modbus valinnainen, lataa lämpötila- ja virtaustiedot IDC SCADA:lle reaaliaikaista CDU-toimintatietojen tallentamista varten.

3. Onsite-asennus- ja käyttöönottostandardi

(1) Asenna Malesian sähkökoodin mukaan; yksiköt liukuvat tavallisiin kaappipaikkoihin ja kiinnitetään etukahvoilla, erillisillä virtajohdoilla, nesteen sisääntulon/poiston pikaliittimellä CDU-kiertoputkella, luotettavalla PE-maadoitus.

(2) Kaikki yksiköt läpäisevät tehtaan täyden kuormituksen sisäänpalamis- ja putkilinjan painetiiviystestin ennen toimitusta virallisilla testiraporteilla. Käyttöönotto paikan päällä säätää jäähdytysnesteen virtausnopeutta askel askeleelta, kuormittaa asteittain 6kW ~ 200kW, kirjaa tulo-/poistoveden lämpötilaeron CDU:n lämmönvaihtokapasiteetin kvantifioimiseksi, tarkistaa kaikki ohjaus- ja suojatoiminnot.

(3) Päivittäinen käyttösääntö: Viikoittainen tarkista putkisto vuotojen varalta; puhdista CDU:n kiertosuodatin säännöllisesti välttääksesi riittämättömän virtauksen, joka vaikuttaa jäähdytystehoon; Palvelinkaappien ympärille ei säilytetä palavia aineita.

4. Vianetsintä ja myynnin jälkeinen huoltopalvelu

Yleisiä vikoja, mukaan lukien epänormaali ylikuumeneminen, riittämätön jäähdytysnesteen paine, tiedonsiirtohäiriö ja väärä suojaushälytys, jotka on lajiteltu virallisessa huoltokäsikirjassa;

Säännöllinen tarkastus: Tarkista putkiston tiiviys 6 kuukauden välein, puhdista sisäinen vastuksen pöly, säännöllinen eristystesti megaohmimittarilla.

Takuu: 18 kuukauden takuu toimituspäivästä, ilmainen korjaus ja vaihto valmistusvirheille; elinikäiset varaosat ja englanninkielinen tekninen etätuki, valinnainen paikallisen insinöörin koulutus massatilausta varten. Mukautettu teho, jännite, nesteliitäntä ja tiedonsiirtoprotokolla myöhempää datakeskuksen laajennusprojektia varten.

5. Projektin tulos

(1) Telineeseen asennettu nesterakenne pääsee suoraan CDU:n kiertovesiputkeen, tuottaa vakaasti tasaisen kiinteän lämpökuorman, varmistaa tarkasti kunkin CDU-silmukan todellisen lämmönpoistokapasiteetin; toteuttaa todellisen kaapin lämpösimuloinnin, jota perinteinen ilmakuorma ei pysty saavuttamaan, CDU:n hyväksymistehokkuus nousi yli 65%.

(2) Vakaa suljettu nestekierto mukauttaa Malesian korkeaan ympäristön lämpötilaan, pitkäkestoiseen jatkuvaan kuormitukseen ilman ylikuumenemisen sammuttamista, kaikki CDU:n jäähdytystehoindeksit läpäisevät hyväksymisstandardin onnistuneesti.

(3) Automaattinen tiedonkeruu veden lämpötilasta, virtauksesta ja tehosta helpottaa asiakkaan CDU-testiraportin laatimista, mikä vähentää huomattavasti IDC-projektin manuaalisia testauskustannuksia.

(4) Ota yhteyttä RST Electriciin räätälöityä nestejäähdytteistä kuormapankkia varten erityisesti CDU-jäähdytyksen todentamista varten Kaakkois-Aasian datakeskuksessa, hanki ilmainen tekninen ehdotus ja tarjous.
