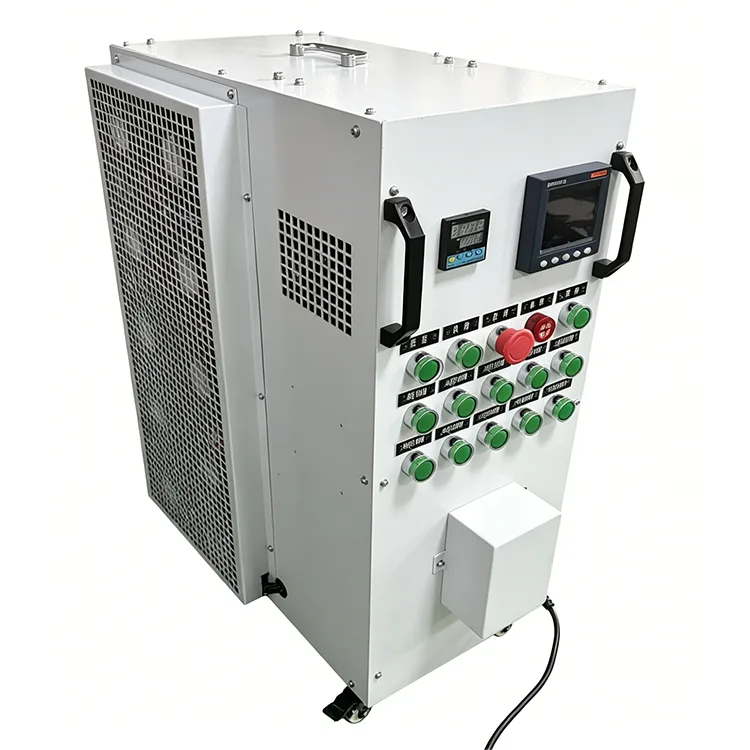

120kW-200VAC kuorma Pankki

3. Ydinkomponenttien materiaalien ja prosessien esittely

3.1 Kuormitusvastusyksikkö

1. Ota käyttöön Fe-Cr-Al-seoksesta valmistettu vastuslanka, jolla on korkean lämpötilan, hapettumisenkestävyys ja erinomainen lämpöstabiilisuus

2. Tasainen lämmöntuotanto, ei muodonmuutoksia tai ikääntymistä pitkäaikaisessa täyskuormituksessa, pieni vastuksen poikkeama

3. Optimoitu 400 Hz:n keskitaajuuden työolosuhteille, alhaiselle reaktiiviselle häviölle ja vakaalle puhtaalle resistiiviselle ominaisuudelle

3.2 Tuuletinjärjestelmä

1. 120 kW:n 200 V:n kannettava AC Load Bank on varustettu erityisillä hiljaisilla aksiaalipuhaltimilla, korkealla lujuudella, korroosionkestävyydellä ja pitkällä käyttöiällä

2. Suuri ilmamäärä ja ilmanpaine, jotka poistavat nopeasti lämpöä latausmoduuleista

3. Useita mekaanisia lämpötila-antureita asennettuna kuorma-alueelle ja ilmanpoistoaukkoon; automaattinen kuormanpoisto ja hälytys ylikuumenemisesta

4. Tuuletinlukituslogiikka: kuormitus voidaan kytkeä päälle vasta, kun puhallin käy normaalisti ylikuumenemisen välttämiseksi

3.3 Sähköohjauksen ja tiedonkeruun ydinosat

1. Kosketin: Schneiderin LC1D-sarja, kontaktin anti-ablaatio ja luotettava toiminta

2. Pienjänniteohjausosat: Chint/Schneider-katkaisijat, painikkeet ja merkkivalot

3. Tiedonhankinta: Qingzhi-monitoimimittari jännitteen, virran, tehon ja taajuuden tarkkaan reaaliaikaiseen keräämiseen

4. Johtavat osat: Puhdasta kuparia oleva virtakisko, alhainen lämmöntuotanto ja erinomainen hapettumisenkestävyys

4. Vakiokäyttöohjeet

4.1 Käyttöä edeltävä tarkastus

1. Sijoitus: Aseta tasaiselle sisämaalle; varaa ≥30 cm tuuletustila sivuilman sisään-/poistoaukolle; älä tuki ilmakanavia

2. Ulkonäkötarkistus: Ei kotelon vaurioita; pyörät lukittu tiukasti; aviation pistorasia ehjä ja tiukka

3. Piirin tarkistus: Ei sisäistä johdotuksen vanhenemista; liittimet hyvin kiinnitetty; mittari ja mittarit hyvässä kunnossa

4. Ympäristötarkastus: Pidä poissa syttyvistä materiaaleista ja voimakkaista sähkömagneettisista häiriöistä. kuivaa etukäteen kosteassa ympäristössä

4.2 Kytkentä- ja käynnistysmenettely

1. Lataa johdotus: Yhdistä generaattoriin/virtalähteeseen erillisellä ilmailupistokkeella; kuumaliitäntää ei sallita

2. Kytke 220V/50Hz ohjausteho päälle; laite siirtyy itsetarkistus- ja valmiustilaan, kun paneelin valo syttyy

3. Vahvista, ettei vikahälytystä ole, ja palauta hätäpysäytyspainike normaalitilaan

4.3 Kuormitustestaus

1. Lisää kuormitusta askel askeleelta paikallisen nupin avulla: 0→25%→50%→75%→100%; älä vaihda suoraan täyteen kuormaan kerralla

2. Tue äkillistä kuormituksen kasvua ja laskua simuloidaksesi todellisia tehovaikutusskenaarioita

3. Tarkista paneelin reaaliaikainen jännite, virta, taajuus ja teho ja tarkista tuulettimen käyntiääni

4.4 Sammutus- ja valmistumismenettely

1. Vähennä kuormitusta askel askeleelta nollaan. pidä tuuletin käynnissä 3–5 minuuttia lämmön haihtumista varten

2. Katkaise ohjausvirta täyden jäähdytyksen jälkeen ja irrota sitten Aviation pistoke

3. Puhdista pöly ja kosteus kaapin pinnalla, lukitse pyörät ja säilytä asianmukaisesti

5. Päivittäinen huoltoopas jaksoittain

5.1 Välitön huolto jokaisen käytön jälkeen

1. Puhdista pöly ja roskat kaapin pinnalla ja sivuilman tulo-/poistoaukossa pitääksesi ilmakanavan esteettömänä

2. Tarkista lentokonepistokkeen kiinnitys ja irrotus; varmista, ettei liittimissä ole ylikuumenemista tai hapettumista

3. Tarkista tuulettimen toiminta epänormaalin äänen tai jumiutuneen pyörimisen varalta. nollaa hätäpysäytyspainike

4. Pyyhi kosteus kotelosta, peitä liitäntä pölysuojalla ja järjestä tukiasiakirjat

5.2 Säännöllinen kuukausihuolto

1. Puhdista pöly perusteellisesti tuulettimen siivet ja latausmoduulit

2. Tarkista Schneiderin kontaktorit ja katkaisijat koskettimien ablaatioiden tai mustuuksien varalta

3. Kiinnitä sisäiset kuparikiskot ja johtoliittimet estääksesi irtoamisen pitkäaikaisesta tärinästä

4. Kalibroi mittaustarkkuus vertaamalla standardilaitteeseen. kalibroi välittömästi, jos poikkeama ylittää standardin

5.3 Neljännesvuosittainen/vuosittainen ammattimainen huolto

1. Tarkista yleinen eristysvastus megaohmimittarilla, kun virta on katkaistu, noudata luokan F eristysstandardia

2. Testaa yksitellen kaikki suojaustoiminnot, mukaan lukien ylilämpötila, ylijännite, tuulettimen lukitus ja hätäpysäytys

3. Tarkista vastuslangan muodonmuutos, vanheneminen tai osittainen värimuutos

4. Suorita jatkuvaa täydellistä testiä tunnin ajan, tallenna parametrit, lämpötila ja hälytyksen tila, säilytä testitiedostot

5. Voitele pohjapyörät varmistaaksesi sujuvan liikkeen

5.4 Pitkäaikainen varastointihuolto

1. Säilytä kuivassa, tuuletetussa ja varjoisassa varastossa, jonka lämpötila on 0 ℃ ~ 40 ℃

2. Kytke virta 3 kuukauden välein 30 minuutiksi, jotta tuuletin toimii ja ladataan sisäisen kosteuden poistamiseksi

3. Asenna pölysuojukset lentokoneen liitäntään ja liitäntöihin. Pidä kaappi kosteuden- ja ruosteenkestävänä

4. Älä sijoita raskaita esineitä päälle, jotta kotelo ei vaurioidu ja sisäosat eivät pääse siirtymään

6. Turvallisuussuojatoimintojen täydellinen analyysi

1. Ylijännitesuojaus: Pura automaattisesti ja laukaisee hälytyksen, kun tulojännite ylittää turvakynnyksen, suojaa sekä testattua virtalähdettä että 120 kW:n 200 V:n kannettavaa AC-latauspankkia

2. Ylilämpötilasuojaus: Monipistelämpötila-anturit valvovat kuormitusmoduulin lämpötilaa reaaliajassa; automaattinen kuormanpoisto vastuksen palamisen estämiseksi

3. Hätäpysäytyssuojaus: Manuaalinen pakkopurkaus yhdellä napsautuksella; lataustoiminto pois käytöstä hätäpysäytyslukon aikana; tuulettimen teho pysyy päällä jatkuvaa lämmönpoistoa varten

4. Tuuletinlukitussuojaus: kuormituspiiri lukittuu, jos tuuletin ei käynnisty tai pysähtyy epänormaalisti. Näin vältetään korkean lämpötilan vauriot ilman jäähdytystä

5. Adaptiivinen ylikuormitussuoja: Askelvaihteen rakenne välttää välittömän ylikuormitusiskun ja mukautuu erilaisiin 400 Hz:n virtalähteen jännitteen vaihteluolosuhteisiin

7. Usein kysytyt kysymykset

1. Käytössä normaalisti, mutta latautuminen ei onnistu?

Tarkista kolme kohtaa:

① Tuuletin ei käynnistynyt, tuulettimen lukitus lukitsee lataustoiminnon;

② Hätäpysäytyspainiketta ei ole nollattu;

③ Huono lentokoneen pistokekontakti tai riittämätön ohjausjännite.

2. Toistuva ylilämpötilahälytys käytön aikana?

① Sivuilman sisään-/poistoaukko tukossa tai pölyinen;

② Ympäristön lämpötila yli +55 ℃ suljetussa korkean lämpötilan tilassa;

③ tuulettimen ikääntyminen riittämättömällä nopeudella;

④ Pitkäaikainen jatkuva käyttö täydellä kuormalla ilman lepoa.

3. Suuri poikkeama jännitteen ja tehon mittauksessa?

① Huono johdotuskontakti suurella kosketusresistanssilla;

② Nopean kuormanvaihdon aiheuttama parametrien vaihtelu;

③ Mittari on ollut kalibroimatta pitkään. Yhdistä ja kalibroi uudelleen; ota yhteyttä valmistajaan tarkastaaksesi hankintayksikön, jos vika ei poistu.

4. Tuetko rinnakkaisliitäntää kapasiteetin laajentamiseen?

Kyllä, 1+N rinnakkaisliitäntä on täysin tuettu suuritehoisten generaattorien testaamiseen. Säilytä sama jännite, taajuus ja synkroninen vaihteen säätö vakaan yhdistetyn kuormituksen toiminnan varmistamiseksi.

5. Sopiiko pitkäaikaiseen käyttöön korkean kosteuden ja rannikon suolasumussa?

 Yksikkö kestää alun perin yli 95 % suhteellista kosteutta; IP20 soveltuu sisätiloihin rannikkokonehuoneisiin. Puhdista suolasumupöly kuukausittain ja suorita säännöllinen eristystesti käyttöiän pidentämiseksi.

6. Vain 400 Hz:n laitteiden testaukseen?

 Suunniteltu pääasiassa 400 Hz:n välitaajuudelle, yhteensopiva myös 50 Hz:n tehotaajuuslaitteiden kanssa resistiivisen kuormituksen testaukseen kelvollisilla näyttö- ja suojaustoiminnoilla.

7. Voidaanko 120 kW:n 200 V:n kannettavaa AC-latauspankkia käyttää ulkona sääolosuhteille?

Ei suositella. Tämä on sisäkäyttöön tarkoitettu IP20-malli ilman sateen-, auringon- ja ulkokäyttöön pölynkestävää rakennetta; ulkokäyttö aiheuttaa helposti veden tiivistymistä ja sisäisiä sähkövaurioita.

8. Kuinka nollaus vikahälytyksen jälkeen?

Pura kuorma ensin nollaan, katkaise ohjausvirta, tee lämpötila-/jännite-/tuulettimen vikojen vianmääritys; käynnistä virta uudelleen piilotettujen vaarojen poistamisen jälkeen, suojauslogiikka nollautuu automaattisesti.

8. Real Application Case & Asiakkaiden arviot

Tapaus 1: Military Intermediate Frequency Power Manufacturer

1. Kysyntä: Tehtaan täyden kuormituksen ja äkillisen kuormituksen testi 400 Hz:n sotilasgeneraattorisarjoille, jotka ovat GJB:n sotilasstandardien hyväksynnän mukaisia.

2. Sovellusvaikutus: 120 kW:n askelkuormitus tarkka, todellinen virhe vakaasti ±2 %:n sisällä; nelinkertainen suojaus välttää prototyypin oikosulku- ja ylikuumenemisvauriot; sisäänrakennettu mittari eliminoi ulkoiset testauslaitteet.

3. Tehokkuuden parantaminen: Vanhat jaetun kuorman laitteet vaihdettu; yhden henkilön toiminta käytettävissä; päivittäinen tarkastuskapasiteetti kasvoi 45 %, ei laitteistovikoja kolmen vuoden aikana.

4. Asiakasarvio: Kompakti koko pyörillä joustavaa työpajan liikkumista varten, tarkat parametrit ja täydellinen suoja, täyttää täysin sotilaallisen tehtaan hyväksymisvaatimukset yksinkertaisella päivittäisellä huollolla.

Tapaus 2: Coastal Marine Electrical Operation & Maintenance Company

1. Kysyntä: Vuosittainen tarkastus ja kantavuustesti 200 V:n kolmivaiheisille laivojen dieselgeneraattoreille korkeassa kosteudessa, suolasumussa ja suuressa lämpötilaerossa.

2. Sovellusvaikutus: Laaja lämpötilan sovitus -20 ℃ - +55 ℃, vakaa jatkuva toiminta ilman kondensaatiota tai laukaisua korkeassa kosteudessa; Pakotettu ilmajäähdytys vakaa ilman ylilämpötilalaukaisua 4 tunnin täyden kuormituksen jälkeen.

3. Kipukohdat ratkaistu: Vaihda vanha iso kuorma alhaisella tarkkuudella ja helposti ylikuumenevalla tavalla. mittaustarkkuus kaksinkertaistui, vuotuinen huoltovirhe väheni 80 %, parempi suolasumun vanhenemiskestävyys.

Tapaus 3: Aviation Ground Power Laboratory

1. Kysyntä: 400 Hz:n invertterivirtalähteen T&K-testi yliopistojen tutkimuslaitoksissa, mikä edellyttää toistuvaa kuormanvaihtoa ja sähköisten tietojen tallentamista.

2. Sovellusvaikutus: Tasainen vaihteiden vaihto, tukee toistuvaa äkillistä kuormituksen vaihtoa todellisten työolosuhteiden simuloimiseksi; Schneiderin sähköiset ohjauskomponentit, joilla on pitkä käynnistys-pysäytys-ikä, ei kosketusten poistamista satojen päivittäisten kytkimien jälkeen; reaaliaikaiset paneeliparametrit säästävät ulkoisia tiedonhankintakustannuksia.

Tapaus 4: Industrial Parkin valmiustilageneraattorin hyväksymisprojekti

1. Kysyntä: Tehdas- ja paikan päällä tehtävä 200 V:n teollisuusvalmiusvirtalähteen kuormituksen hyväksyntätesti, joka edellyttää siirrettävyyttä ja nopeaa käyttöönottoa.

2. Sovellusvaikutus: Vain 45 kg liikkuvilla pyörillä liikkumisen helpottamiseksi, ei vaadi ammattimaista asennusta, plug and play; tasainen askellataus havaitsee tehokkaasti generaattorin jännitehäviön ja taajuuden vakauden; testitiedot voidaan jättää suoraan hyväksyttäviksi.

9. 120 kW:n 200 V:n kannettavan AC-latauspankin tärkeimmät edut

1. Täysi standardien noudattaminen: Kansallisten, sotilas- ja teollisuusstandardien mukainen, soveltuu sotilas-, merenkulku-, ilmailu-, teollisuus- ja tieteellisen tutkimuksen skenaarioihin

2. Huippuluokan tuotemerkkikokoonpano: Schneider-, Chint- ja Qingzhi-ydinkomponentit, puhdaskuparinen virtakisko ja huippuluokan Fe-Cr-Al-vastuslanka takaavat erittäin kestävyyden

3. Kevyt ja kannettava rakenne: 45 kg:n runko yleispyörillä, helppo yhden hengen siirto ja sisäkäyttöön milloin tahansa

4. Täydellinen turvallisuussuojaus: ylijännite-, ylilämpötila-, hätäpysäytys- ja tuulettimen lukituksen nelinkertainen suojaus, automaattinen hälytys ja kuormanpoisto turvallisempaa testausta varten

5. Suuri tarkkuus ja vakaus: korkea standardi sähkömittauksen ja kuormituksen tarkkuus, pieni vastuksen poikkeama pitkäaikaiseen käyttöön; testitiedot ovat voimassa virallista hyväksyntää varten

6. Joustava laajennus: 5 kiinteää säädettävää vaihdetta sekä usean yksikön rinnakkaistuki, jotka täyttävät sekä alhaisen tarkkuuden hienotestauksen että tehokkaan yhdistetyn testauksen

7. Alhaiset ylläpitokustannukset: Modulaarinen kaappirakenne universaaleilla vaihdettavilla osilla; Päivittäinen huolto vaatii vain pölypuhdistuksen ja liitinkiinnityksen, kustannussäästöä ja helppoa huoltoa

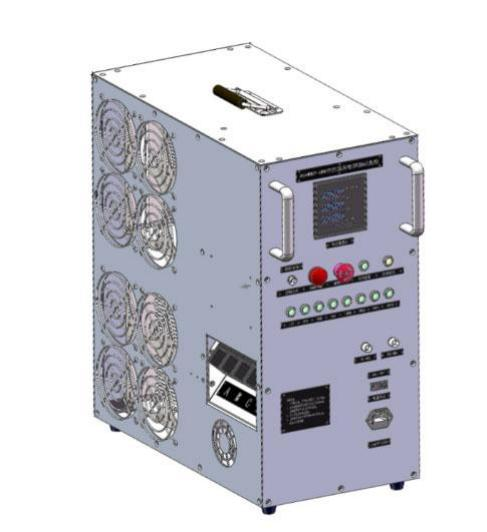

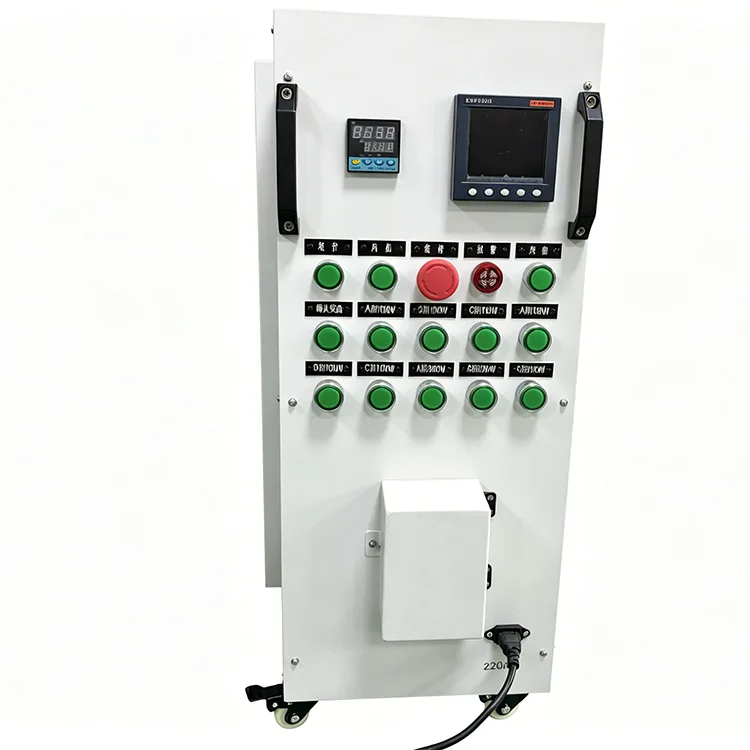

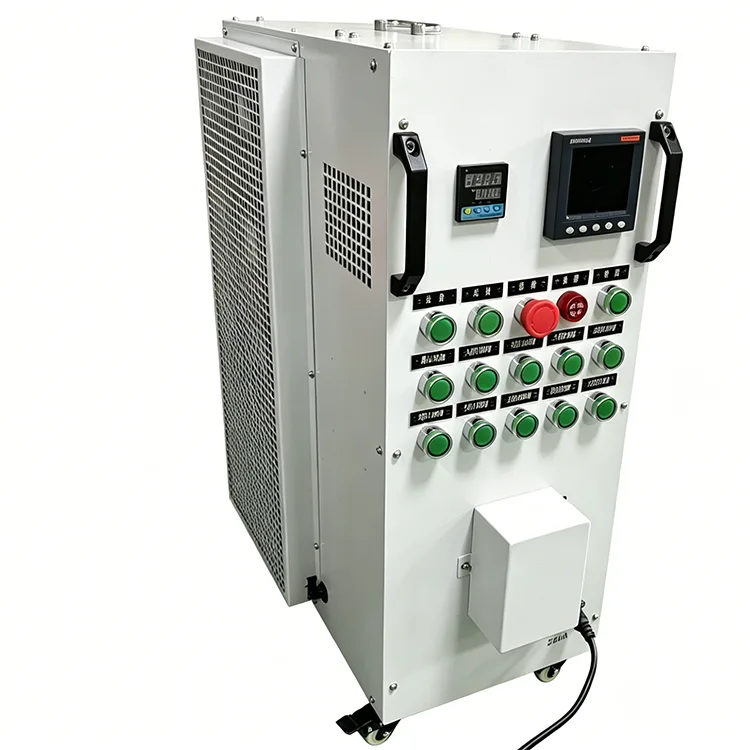

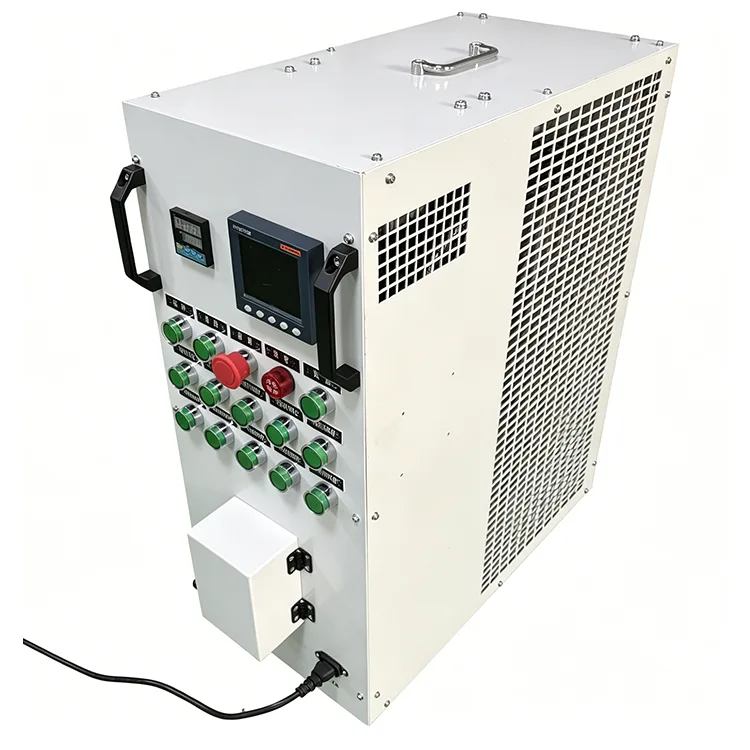

10. Kaapin rakenne
