DC Load Bank Tester

RST-500A-DC60V-R DC-kuormituspankkitesteri on raskaaseen käyttöön tarkoitettu resistiivinen teollisuustestauslaite, joka on suunniteltu simuloimaan vaihtelevia tasavirtakuormitusolosuhteita. Sitä käytetään laajalti akkupakkausten kapasiteetin purkaustestaukseen, EV DC -latauspaalujen ikääntymiseen, tasavirtalähteeseen, televiestintävirtaan, datakeskuksen HVDC:hen, uuteen energian varastointiin ja petrokemian tasavirtajärjestelmän suorituskyvyn todentamiseen.

Jos tiimisi kamppailee epäluotettavien kuormituspankkien kanssa, jotka ylikuumenevat kriittisen käyttöönoton aikana, tai DC-järjestelmistäsi puuttuu tarkka tiedonkeruu, RST-500A-DC60V-R tarjoaa vakaan, toistettavan testauksen, johon voit luottaa.

Tekniset ydinparametrit

Tärkeimmät tuotteen edut

1. Ruostumattomasta teräksestä valmistettu ruostumattomasta teräksestä valmistettu nikkeli-kromivastus, jolla on pitkä käyttöikä, erinomainen eristys ja lämmönpoisto, tukee jatkuvaa jatkuvaa purkausta ilman nopeaa ikääntymistä, mikä vähentää laitteiden vaihtokustannuksia.

2.Dual Local & Remote Control System Sisäänrakennettu MCGS-kosketusnäyttö paikan päällä tapahtuvaa manuaalista/automaattista latausta varten; RS485 Modbus-RTU -tiedonsiirto mahdollistaa keskitetyn etävalvonnan, joka on täydellinen automatisoituihin tuotantolinjojen ikääntymistestiasemiin.

3.12-vaiheinen manuaalinen säädettävä kuormitusvaihde + automaattinen vakiovirtakuormitus Kaksi toimintatilaa: numeerinen kiinteä virran kuormitus (yhden napsautuksen tavoitevirta) ja manuaalinen riippumaton vaihdekytkin (1A~100A monialuevaihteet). Käyttäjät voivat joustavasti simuloida kevyitä, keskikuormia ja täyden kuormituksen työolosuhteita erilaisille testistandardeille.

4. Täydellinen 6-suuntainen turvahälytys ja automaattinen purkumekanismi Hätäpysäytys, ylijännite, ylivirta, ylilämpötila, tuulettimen matala tuulenpaine monisuoja. Kun epänormaali arvo ylittää kynnyksen, järjestelmä katkaisee välittömästi kaikki kuormavaihteet, laukaisee summerihälytyksen ja tallentaa hälytyslokeja testinäytteen vaurioitumisen välttämiseksi.

5. Älykäs lämpötilan ja tuulettimen viiveen säätö Automaattinen tuulettimen pysäytyslogiikka: puhallin käy jatkuvasti tyhjennyksen jälkeen, kunnes ulostulon lämpötila laskee alle 40 ℃ tai 3 minuutin lähtölaskenta päättyy, poista jäännöslämpö kokonaan vastuksen käyttöiän pidentämiseksi.

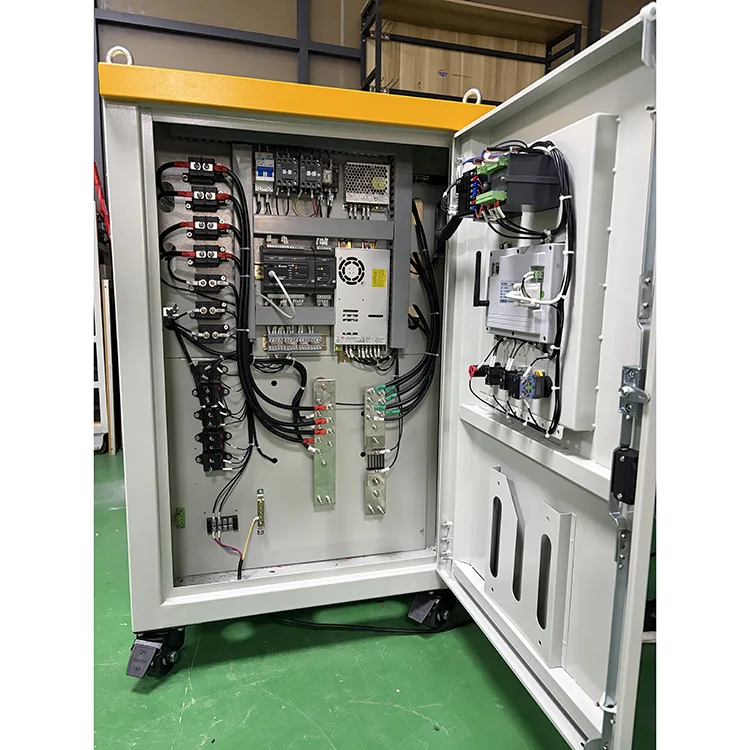

6. Mobiilijarrupyörät ja kompakti kaappirakenne 4 lukittavaa liikkuvaa pyörää joustavaan siirtoon paikan päällä; jaetut erilliset johdotusosastot (ohjauspiiri / DC-testipiiri) erilliset vahva ja heikko virta, kätevä johdotus ja päivittäinen tarkastus.

7. Reaaliaikainen tietojen seuranta ja hälytystallenteen tallennus Kosketusnäyttö näyttää jännitteen, virran, tehon, ulostulon lämpötilan ja valvontahuoneen lämpötilan samanaikaisesti; kaikki hälytysajan ja vian tiedot on tallennettu myöhempää vianetsinnän jäljitettävyyttä varten.

Laajat sovellusskenaariot

Tämä 60V 500A DC-kuormituspankkitesteri sopii useisiin teollisuustoimialoihin:

1.New Energy EV Industry: DC-latauspaalujen ikääntymistesti, sisäisen virtalähteen purkaustesti, litiumakun kapasiteetin tunnistus

2. Telecom & Data Center: 48/60 V DC virtakaapin purkaushuolto, vara-akun kapasiteetin tarkistus

3. Virran ja energian varastointi: DC-generaattorin tehotesti, verkkoon kuulumaton aurinkoenergian akun syklin purkaustesti

4. Teollinen valmistus: DC-kytkentävirtalähteen tehtaan ikääntymistesti, tasasuuntaajan kuormituksen simulointi

5.Petrochemical & Railway: Aseman vara-DC-järjestelmän säännöllinen huoltotarkastus

Päivittäinen ja määräaikaishuoltoopas

1. Päivittäinen käynnistystä edeltävä tarkastus (noin 5 minuuttia lämpö- ja sähkövikojen estämiseksi)

Tarkastuskohteet

● Maadoitusjohto: Varmista visuaalisesti ja manuaalisesti, että kotelon maadoitusjohto on kytketty kunnolla eikä löysällä.

● Ilman sisään-/poistoaukko: Varmista esteettömän ilmavirran varmistamiseksi, ettei 3 metrin etäisyydellä ilman tuloaukosta ja 5 metrin päässä ilmanpoistoaukosta ole esteitä.

● Tuulettimen toiminta: Kuuntele käynnistyksen jälkeen epänormaalia laakeriääntä, voimakasta tärinää tai jumiutumista.

● Vastuskammion sisäosa: Avaa huoltoluukku ja tarkista, ettei siihen ole pudonnut vieraita esineitä tai onko pölyä kerääntynyt voimakkaasti.

● Paneelin painikkeet ja hätäpysäytys: Testaa kaikki fyysiset painikkeet, hätäpysäytyskytkin ja kosketusnäyttö varmistaaksesi herkän reagoinnin.

Säännöllinen ennaltaehkäisevä huoltosuunnitelma

2-4 viikon välein (säädä työpajan pölytason mukaan)

Puhdista tuloilman suodatin (laitteen pohjassa oleva suodatin on pestävä).

Käyttö: Irrota suodatin → Huuhtele pölyn ja öljyn poistamiseksi → Kuivaa huolellisesti ennen uudelleenasennusta.

Huomautuksia: Älä koskaan käytä konetta ilman suodatinta.

Joka vuosineljännes (3 kuukauden välein) – syvähuolto

Ennen käyttöä: Irrota virtalähde ja lukitse/merkitse kone (LOTO). Anna sisäosien jäähtyä kokonaan.

● Eristysresistanssitesti: Vakioarvo ≥ 2MΩ. Jos tämä arvo on pienempi, pysäytä kone välittömästi ja tarkista, onko kosteusvaurioita tai hiiltyneitä eristysosia.

● Kiristä sähköliitännät: Avaa etu- ja takaovet ja kiristä kaikki löystyneet liittimet ja kiinnitysruuvit yksitellen.

● Vastuselementin silmämääräinen tarkastus: Tarkista nikkeli-kromiseoksesta valmistettujen vastusputkien epänormaalit värimuutokset (hapettuminen ja punoitus), muodonmuutos, pienentynyt silmäkoko tai vieraiden aineiden kiinnittyminen.

● Vastuselementtien syväpuhdistus: Poista pöly varovasti putkien sisältä ja ulkopuolelta pehmeällä harjalla tai matalapaineisella kuivalla paineilmalla (≤5 bar).

● Resistanssin mittaus: Mittaa kunkin alueen todellinen resistanssiarvo yleismittarilla, kirjaa lukemat ja vaihda kaikki ajautuvat/vaurioituneet vastukset.

● Hälytysparametrien tarkistus: Siirry käyttöliittymän asetussivulle ja tarkista jokainen hälytyskynnys, mukaan lukien lämpötila ja ilmanpaine, varmistaaksesi, että ne vastaavat tehdasasetuksia.

Kuuden kuukauden välein – liitäntämomentin tarkistus

Tärkeää: Pitkäaikainen lämpökierto voi aiheuttaa virtakiskojen ja suurvirtapulttien löystymisen, mikä lisää kosketusvastusta ja paikallista ylikuumenemista.

Käyttö: Käytä kalibroitua momenttiavainta, kiristä kaikki virtakisko- ja sydänpulttiliitokset yksitellen mukana tulevassa ohjekirjassa määritellyn vakiomomenttiarvon mukaisesti.

Yleisten vikojen vianmääritys

1. Hätäpysäytyshälytys Syy: Punainen hätäpysäytyspainike painettuna;

Ratkaisu: Kierrä hätäpysäytyspainiketta myötäpäivään nollataksesi, käynnistä laite uudelleen

2. Ylilämpötilahälytys Syy: Tukkeutunut ilmakanava, tuulettimen vika, pitkäaikainen täysi kuormitus ilman lämmön haihtumista;

Ratkaisu: Puhdista tuuletusaukot, tarkista tuulettimen johdotus, keskeytä testi jäähtyäksesi

3.Ylijännite/ylivirtahälytys Syy: Testi DC-lähtö ylittää esiasetetun kynnysarvon;

Ratkaisu: Tarkista jännitteen/virran raja-arvo asetussivulta, säädä näytevirtalähteen lähtö

4. Tuulettimen matalan tuulenpaineen hälytys Syy: Tuuletin ei käynnistynyt, johdotus löysällä, ilmanpoiston suunta käänteinen;

Ratkaisu: Käynnistä tuuletin uudelleen, kiristä puhaltimen liittimet uudelleen, varmista, että ilma virtaa ylöspäin ylhäältä poistoaukosta

FAQ

Q1: Voiko RST-500A-DC60V-R testata sekä akkuja että tasavirtalähteitä?

Kyllä, se on suunniteltu tätä varten. DC Load Bank Tester toimii vakiovirtatilassa, jossa sisäinen vastus muuttuu dynaamisesti pitääkseen asetetun virran (esim. 500 A) kiinteänä, vaikka testattavan laitteen jännite vaihtelee. Tämä tekee siitä ihanteellisen sekä 48 V:n tietoliikenneakun purkaustestiin että 60 V:n teollisuusvirtalähteen palamistestiin.

Kysymys 2: Kuinka integroin tämän DC Load Bank Testerin automaattiseen testitelineeseeni?

Takapaneelissa on Modbus-RTU-liitäntä RS485:n kautta. Voit helposti kirjoittaa yksinkertaisen skriptin Pythonissa, LabVIEW:ssä tai PLC-ohjaimessa lähettääksesi komentoja, kuten "Aseta virta 350A" ja lukeaksesi takaisin reaaliaikaisia ​​jännite-, virta- ja tilahälytyksiä. Modbus-rekisterikartta on täysin dokumentoitu käyttöoppaassa.

Q3: Melutaso on listattu 70 dB:ksi. Sopiiko se laboratorioympäristöön?

1 metrin etäisyydellä täyden kuorman melu on ≤70 dB, mikä on verrattavissa kovaääniseen pölynimuriin. Se on suunniteltu teollisuustilojen lattioille tai testausalueille. Laajennetussa laboratoriokäytössä käyttäjät sijoittavat usein DC Load Bank Testerin viereiseen huoneeseen, jossa on läpivientikiskoliitäntä, koska ohjaus on täysin etäohjattu.

Q4: Mitä "R" mallinumerossa tarkoittaa?

"R" tarkoittaa puhtaasti resistiivistä kuormitustyyppiä. Toisin kuin kapasitiiviset tai induktiiviset kuormat, tällä yksiköllä on yhtenäinen tehokerroin (PF=1), mikä luo todellisen, vääristymättömän kuorman. Tämä on välttämätöntä akkujen todellisen käyttöajan ja virtalähteiden lämpökäyttäytymisen testaamiseksi tarkasti ilman loistehomuuttujia.

K5: Mitä tapahtuu, jos 230 VAC:n apuvirta katkeaa testin aikana?

Tämä on kriittinen turvallisuusskenaario. Kun aputeho katkeaa, kontaktorit katkaisevat välittömästi tasavirtakuorman, jolloin testi saadaan turvalliseen nollakuormitustilaan. Myös jäähdytyspuhaltimet pysähtyvät, joten vastuselementtien lämpömassa on suunniteltu imemään jäännöslämpöä vahingoittumatta tässä hätätilanteessa.

Miksi valita Ruisite RST -sarjan DC-kuormituspankit?

1. Suora tehdasvalmistaja, jolla on riippumaton tuotekehitys ja tuotanto, täydellinen testiraportti ja käyttöopas jokaisen laitteen mukana

2. Tiukka tehtaan ikääntymistesti ennen toimitusta, 0,5 luokan korkean tarkkuuden mittausmoduuli

3. Maailmanlaajuinen myynnin jälkeinen tuki, täydellinen käyttövideo ja huoltotekninen asiakirja

4. Mukautettavat jännite/virtakuormapankkimallit saatavilla erilaisiin testivaatimuksiin

5. Tiukka laadunvalvonta: virtapiiri kestää AC2,5kV eristystestin, eristysvastus ≥100MΩ

Tosimaailman sovellustapaukset

Tapaus 1: Yhdistyneiden arabiemiirikuntien EV Lab DC -akun ja -laturin ikääntymistesti (korkean lämpötilan jatkuva testiskenaario, Dubain uusi energialaboratorioprojekti)

Kolmannen osapuolen uusi energiatestauslaitos Dubaissa, Yhdistyneissä arabiemiirikunnissa, suorittaa säännöllisiä sertifiointitestejä litiumakuille ja DC EV -latureille. Se asettaa korkeat vaatimukset korkean lämpötilan vastukselle, suurivirraisille vakaalle purkaukselle ja DC-kuormitustestajien automaattiselle tiedontallennukselle. Sovelluksen tärkeimmät kohokohdat ovat seuraavat:

1.Tukee 0–60 V:n leveää tasajännitettä ja 0–500 A:n portaatonta vakiovirtapurkausta, yhteensopiva 48/60 V aurinkoenergiaakkujen ja 30 kW:n hidaskäyntisten EV DC -laturien kanssa kaksikäyttöistä testausta varten;

2. Vahvistettu kaksinkertainen suuren tuulettimen pakotettu ilmajäähdytys, vakaa täyden kuorman jatkuva toiminta alle 40–45 ℃, pitkäaikainen korkea ympäristön lämpötila ilman ylikuumenemisen sammuttamista;

3. Sisäänrakennettu kosketusnäytön dataloggeri CSV-raportin vientitoiminnolla, joka tallentaa täydelliset testikäyrät Yhdistyneiden arabiemiirikuntien paikallisten energiatuotteiden sertifiointistandardien mukaisesti;

4.IP23 pölytiivis kaappi täydellisillä monisuojauspiireillä (ylijännite, ylivirta, käänteinen kytkentä, ylilämpötilan automaattinen katkaisu), yhdistetty kuivakoskettimen hälyttimen ulostuloon kaukovalvontaa varten, mukautuu kuumaan ja hiekkaiseen rannikko-ilmastoon;

5. Konfiguroitu tavallisilla teollisilla ohjausmoduuleilla, vakaa suorituskyky toistuvien pitkien ikääntymisjaksojen jälkeen, mikä vähentää huomattavasti laboratorion manuaalisen tallennuksen työvoimakustannuksia.

Tapaus 2: Offshore-porauslaitteen dynaaminen jarrutuskuormitusyksikkö (raskas korroosionestoskenaario, Indonesian öljyalustan projekti)

1. Indonesialainen offshore-öljynporausalusta vaatii tukevia jarrutuskuormituslaitteita VFD-sähkökäyttöjärjestelmille, joilla on korkeat standardit suolasumun kestävyydelle ja vakaalle pitkän jakson jarrutukselle. Sovelluksen tärkeimmät kohokohdat ovat seuraavat:

2.Nikkeli-kromiseoksesta valmistettu vastusnauha, jonka vastus on vakaa ±5 %, varustettu kaksoisakselisilla jäähdytyspuhaltimilla ja ilmanpaine-eron hälytyssuojalla;

3. Anti-salt sumu raskas maalikaappi IP23-suojausluokka, joka kestää tehokkaasti meren rannikkosuolan korroosiota;

4. Ilmamäärän valvonnan ja ylilämpötila-anturin kaksoissuojaus, joka lähettää automaattisesti pysäytyssignaalin porauslaitteiston ohjausjärjestelmään epänormaalin lämmön haihtumisen aikana;

5. Modulaariset irrotettavat vastuskomponentit, helppo säännölliseen offshore-huoltoon ja vaurioituneiden osien nopeaan vaihtoon.

Tapaus 3: Tuulipuiston generaattorin hyväksymiskuormitustesti (pitkäaikainen ulkoilmatestausskenaario, Vietnamin tuulivoimalaprojekti)

1. Suuri tuulivoimasijoittaja Vietnamissa tarvitsee täyden kuormituksen hyväksyntätestauksen tuuliturbiinien tehostinasemien varageneraattorisarjoille, ja se asettaa tiukat vaatimukset jatkuvalle lämmönpoistolle ja kuormapankkien ulkoturvallisuudelle. Sovelluksen tärkeimmät kohokohdat ovat seuraavat:

2. Kaksipuolinen suuri kaareva ilmakanava pakotettu ilmajäähdytysrakenne, joka toteuttaa 12 tunnin keskeytymättömän täyden kuormituksen ilman ylikuumenemista;

3.IP23 sateen- ja pölytiivis integroitu kaappi, varustettu korkean lämpötilan varoitusvalolla, sopii ulkoilman tuulikentän monimutkaiseen säähän;

4. Varattu Modbus-etäviestintäliitäntä, joka tukee reaaliaikaista synkronista testitietojen siirtoa tuulipuiston keskusohjausalustalle;

5. Täydellinen monikerroksinen suojaus, mukaan lukien ylikuumenemis-, ylivirta- ja oikosulkusuojaus, nostokorvakkeet ja trukin alusta kätevää kenttänostoa ja kuljetusta varten.

Tapaus 3: Palvelinkeskuksen UPS FAT Aging Test (Indoor Batch Continuous Test Scenario, Thailand IDC Manufacturer Project)

1.Thaimaalainen konesalilaitteiden valmistaja suorittaa UPS-valmiusvirtalähteille erän tehdasvanhenemistestejä, jotka vaativat korkeaa testitehokkuutta ja automaattista tiedontallennusta. Sovelluksen tärkeimmät kohokohdat ovat seuraavat:

2. Portaaton säädettävä vastuskuorma, tukee UPS:n segmentoitua kuormitustestiä 25 %/50 %/75 %/100 % täydellä kuormalla;

3. Sisäänrakennettu teollinen kosketusnäyttö, joka tallentaa automaattisesti jännitteen, virran, tehon ja ajonaikaiset tiedot, yhden napsautuksen vientitestiraportit tehdastarkastusta varten;

4. Itsenäinen jaettu sähköinen ohjauskaappi, eristetty korkeajännitealue, jossa on selvät varoitusmerkit, jotta vältetään vahingossa tapahtuva sähköisku erätestauksen aikana;

5. Vähämeluinen optimoitu tuuletinrakenne, sopii sisätilojen pitkäaikaiseen työpajaan jatkuvaan käyttöön ilman liiallisia meluhäiriöitä.
