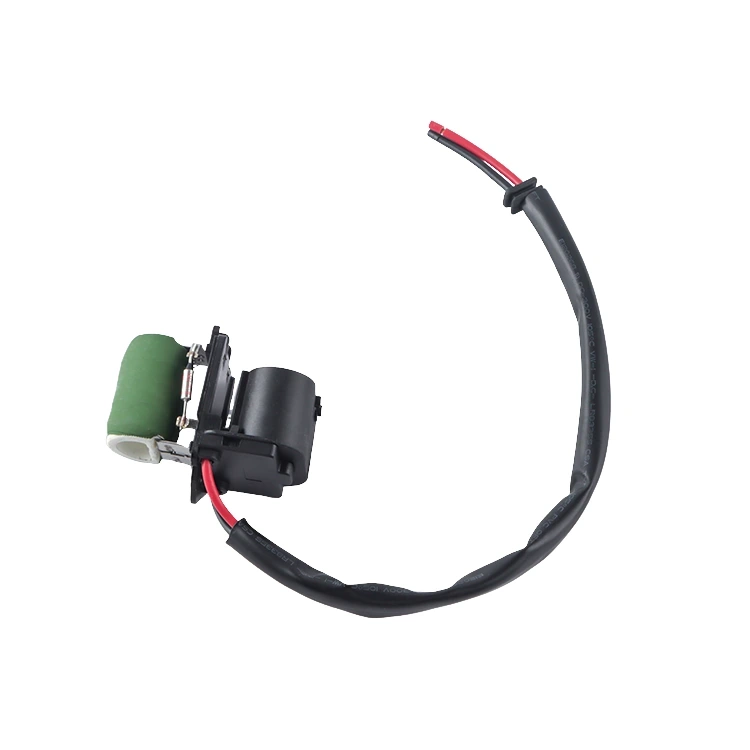

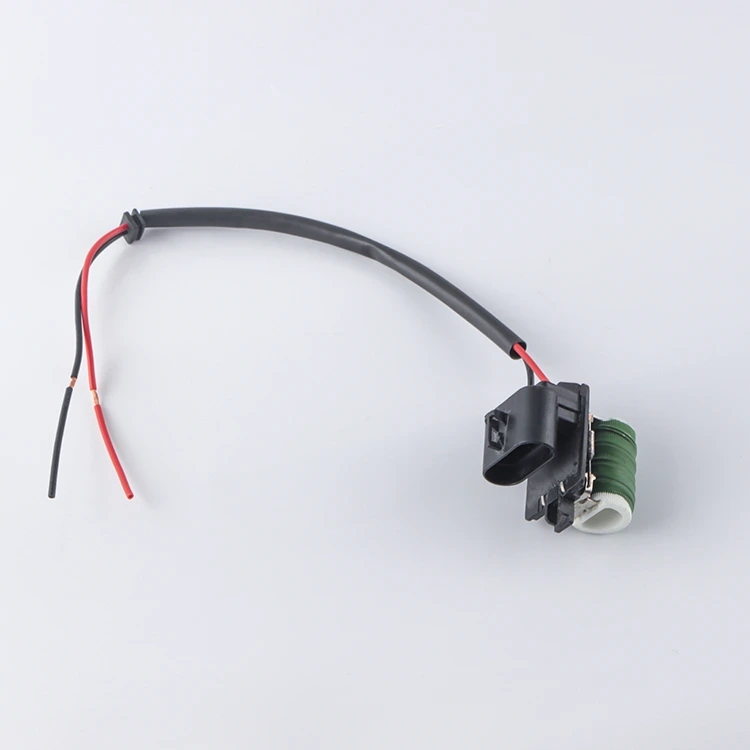

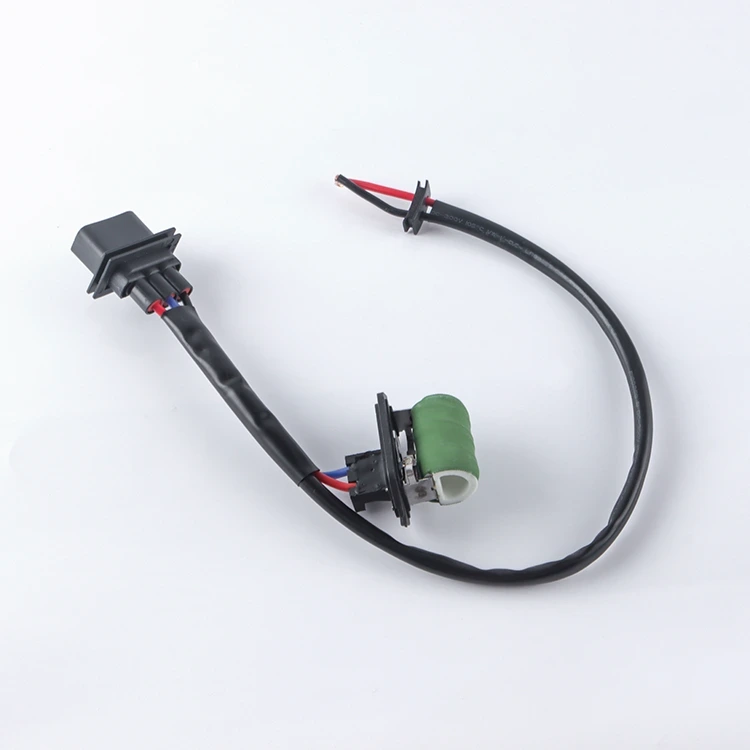

12V puhallinmoottorin vastus

RST Electricin 12 V:n puhallinmoottorin vastus on suunniteltu yhtä yleisimmistä autojen ilmastointijärjestelmien vikapisteistä: puhaltimen moottorin nopeuden säätöön. Ajoneuvoissa, joissa on perinteinen vastuspohjainen tuulettimen nopeudensäätö, vastuspaketti haihduttaa jännitteen alentamiseen tarvittavan energian puhaltimen moottoriin alhaisilla ja keskinopeuksilla. Ajan mittaan toistuva lämpökierto voi heikentää vakiovastuksia. RXQ-sarja ratkaisee tämän vankalla 50 W:n lankaelementillä, joka on mitoitettu 0,15 Ω:n resistanssille ja joka on erityisesti valittu tuottamaan oikea jännitehäviö 12 V:n järjestelmissä hitaiden puhaltimien toimintaan.

Suunnittelun edut

Rakenne korostaa luotettavuutta vaativassa autoympäristössä. Resistiivinen elementti on sijoitettu paloa hidastavaan, korkean lämpötilan koteloon, joka kestää jatkuvan altistuksen kojelaudan alla oleville lämpötiloille. Kriittinen turvaominaisuus on integroitu 240°C lämpösulake, joka avaa piirin pysyvästi, jos vastus ylikuumenee tuulettimen moottorivian, rajoittuneen ilmavirran tai pitkittyneen käytön vuoksi alhaisella nopeudella – ehkäisee palovaaran ja suojaa ajoneuvon johtosarjaa. Yksikkö toimitetaan valmiiksi kiinnitetyillä 1,5–2,5 mm²:n johtimilla (pituus 150–300 mm), jotka on päätetty puristetuilla liittimillä tai paljailla päillä ohjeiden mukaan, mikä mahdollistaa suoran vaihtamisen ilman katkaisua tai jatkoksia.

Tiukan tason testaus

Jokainen yksikkö käy läpi tiukat testit täyttääkseen autoteollisuuden luotettavuusstandardit. Eristysresistanssi ylittää 20 MΩ 500 VDC:ssä, ja dielektrinen kestävyys tarkistetaan 2000 VAC:lla 5 sekunnin ajan ilman vikaa. Ylikuormitustesti 5-kertaisella nimellisteholla 5 sekunnin ajan vahvistaa elementin pulssikyvyn, kun taas lämpötilan vaihtelu välillä -55 °C - +155 °C (3 jaksoa) vahvistaa rakenteen eheyden. Kestävyystestaus nimellisjännitteellä 1000 tunnin ajan varmistaa pitkän aikavälin vakauden. Luotettuna 12 V:n puhallusmoottorivastusten valmistajana Kiinassa RST Electric yhdistää yli 10 vuoden autovastusten suunnittelun ja tarkan valmistuksen tuottaakseen komponentteja, jotka palauttavat LVI-toiminnan ja turvallisuuden.

Tekniset tiedot

Tuotteen edut

1. Dedicated 12V Automotive Design – suunniteltu erityisesti 12V ajoneuvojen sähköjärjestelmiin, mikä varmistaa oikean jännitehäviön hidastuuletintoiminnassa.

2. Sisäänrakennettu 240°C lämpösulake – Integroitu ylikuumenemissuoja katkaisee piirin pysyvästi, jos vastus ylikuumenee, mikä estää palovaaran.

3. Esijohdotettu helppoa asennusta varten – Toimitetaan valmiiksi kiinnitetyillä 1,5–2,5 mm² johtimilla (150–300 mm), mikä mahdollistaa suoran vaihdon ilman ylimääräistä puristamista tai jatkoksia.

4. Vankka tehonkäsittely – 50 W:n teho lankakelatulla elementillä kestää toistuvan lämpöjakson jatkuvan hidastuulettimen toiminnan seurauksena.

5. Erinomainen ympäristön kestävyys – Kestää äärimmäisiä lämpötiloja (-55°C - +155°C), tärinää (50m/s², 30 min) ja kosteutta (95 % RH, 96 tuntia) autostandardien mukaisesti.

6. Paloa hidastava kotelo – Korkean lämpötilan, tulenkestävä kotelo varmistaa turvallisuuden kojelaudan alla olevissa ympäristöissä, joissa johdotus ja eristys ovat alttiina.

7. Korkea sähköturvallisuusmarginaali – 2000 VAC:n dielektrinen kestävyys ja >20MΩ eristysvastus takaavat turvallisen toiminnan ajoneuvon sähköjärjestelmissä.

8. Luotettava pitkäaikainen suorituskyky – Kestävyys testattu nimellisjännitteellä 1000 tunnin ajan, kun ΔR ≤ ±10 %, mikä varmistaa tasaisen nopeuden hallinnan vuosien ajan.

9. Kattava laadunvalvonta – vastuksen, eristyksen ja dielektrisen lujuuden 100 % testaus; näytetestaus lämpötilan vaihtelun, tärinän ja ylikuormituksen varalta.

10. Mukautettavissa OEM-sovelluksiin – Saatavana tietyillä johtopituuksilla, liitintyypeillä, lämpösulakkeiden arvoilla ja asennuskokoonpanoilla, jotka vastaavat alkuperäisiä laitteita.

Tuotesovellukset

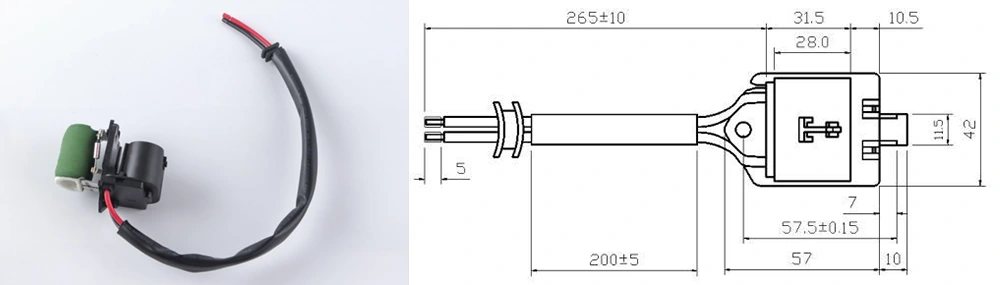

Piirustus ja mitat

RST Electric varmistaa jokaisen 12 V:n puhallinmoottorivastuksen turvallisen toimituksen:

● Yksittäinen pakkaus: Jokainen vastus on kääritty antistaattiseen kuplakalvoon ja sijoitettu yksittäisiin laatikoihin suojaamaan koteloa ja estämään johtovaurioita.

● Johdinsuojaus: Valmiiksi johdotetut johdot on kierretty ja kiinnitetty nippusiteillä tai vaahtomuoviholkeilla muodon säilyttämiseksi.

● Bulkkipakkaus: Volyymitilauksissa vastukset pakataan aaltopahvilaatikoihin, joissa on vaahtojakajat kosketuksen estämiseksi.

● Dokumentaatio: Jokaisen lähetyksen mukana tulee pakkausluettelot ja tarkastustodistukset.

● Rahtivaihtoehdot: Pikakuriiri (DHL/FedEx/UPS) pienille määrille, lentorahti keskisuurille määrille, merirahti massatilauksille.

Kaikille yksiköille tehdään 100 % sähkötestaus (resistanssi, eristys, dielektrisyys) ja silmämääräinen tarkastus ennen pakkaamista.

Tietoja RST Electricistä

Suora tehdas, autojen vastusten asiantuntijat

● Olemme Kiinassa toimiva sertifioitu valmistaja, joka on erikoistunut 12 V:n puhallusmoottorivastuksiin yli 10 vuoden ajan.

● Täydellinen sisäinen ohjaus elementtien käämitykseen, lämpösulakkeiden integrointiin, johtojen kokoonpanoon ja testaukseen – varmistaa tasaisen laadun.

● Tehdaskohtainen hinta jokaisessa BMR-01-sarjan vastuksessa, läpinäkyvä kustannusrakenne ilman välikäsiä.

Ammattimainen valmistus ja laadunvarmistus

● ISO 9001 -sertifioidut tilat, joissa on omat tuotantolinjat autojen LVI-komponenteille.

● 100 % sähkötestaus (resistanssi, eristys, dielektrisyys) suoritetaan jokaiselle yksikölle.

● Esimerkkitestaus autoteollisuuden standardien mukaan: lämpötilan vaihtelu (-55°C - +155°C), tärinä (50m/s²) ja kestävyys (1000 tuntia).

● Kokenut insinööritiimi, joka on erikoistunut 12 V:n autovastussovelluksiin.

Maailmanlaajuinen kokemus, luotettava toimittaja

● Todistettu toimittaja autoosien jakelijoille, korjausketjuille ja OEM-toimittajille maailmanlaajuisesti.

● Vienti yli 40 maahan, mukaan lukien Yhdysvaltoihin, Saksaan, Iso-Britanniaan, Australiaan ja Japaniin.

● Laaja-alainen asiantuntemus LVI-puhaltimen moottorin nopeudensäädöstä ja ajoneuvojen sähköjärjestelmistä.

Loputon mukauttaminen

● Teholuokitus: 50 W (muokattavissa eri ajoneuvoalustoille).

● Resistanssiarvot: 0,1Ω-1R (muokatut arvot tietyille tuulettimen nopeusvaatimuksille).

● Lämpösulakkeet: 240°C vakio (saatavana mukautetut lämpötilaluokitukset).

● Johdon tekniset tiedot: 1,5–2,5 mm², 150–300 mm (muokatut pituudet ja mittarit).

● Päätteet: Paljaat päät / OEM-liittimet / Mukautettu.

● Asennus: Vakiorungon kiinnitys / mukautetut kannattimet.

Luotettava toimitus ja elinikäinen tuki

● Normaali läpimenoaika: 10–15 päivää vakioluokituksissa; 15-20 päivää räätälöityille tuotteille.

● Kattava dokumentaatio: testiraportit, materiaalisertifikaatit, RoHS/REACH-ilmoitukset.

● 12 kuukauden takuu etävianmäärityksellä ja varaosien toimituksella.

● Tekninen tuki saatavilla integroitavaksi ajoneuvojen LVI-järjestelmiin.
